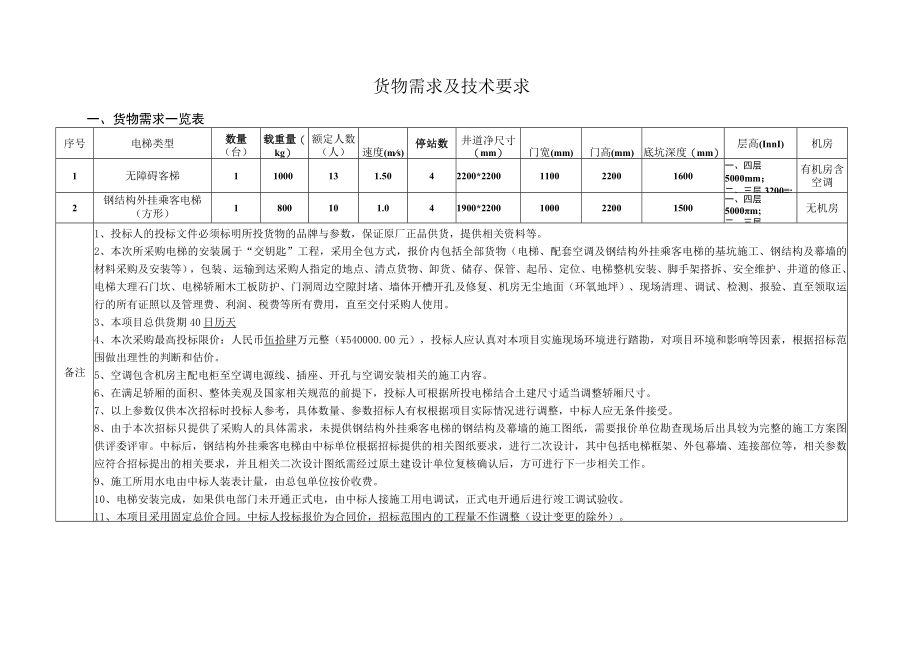

1、货物需求及技术要求一、货物需求一览表序号电梯类型数量（台）载重量（kg）额定人数（人）速度(ms)停站数井道净尺寸（mm）门宽(mm)门高(mm)底坑深度（mm）层高(InnI)机房1无障碍客梯11000131.5042200*2200110022001600一、四层5000mm；二、三层3200;有机房含空调2钢结构外挂乘客电梯（方形）1800101.041900*2200100022001500一、四层5000m;二、三层3200m;无机房备注1、投标人的投标文件必须标明所投货物的品牌与参数，保证原厂正品供货，提供相关资料等。2、本次所采购电梯的安装属于“交钥匙”工程，采用全包方式，报价内
2、包括全部货物（电梯、配套空调及钢结构外挂乘客电梯的基坑施工、钢结构及幕墙的材料采购及安装等），包装、运输到达采购人指定的地点、清点货物、卸货、储存、保管、起吊、定位、电梯整机安装、脚手架搭拆、安全维护、井道的修正、电梯大理石门坎、电梯轿厢木工板防护、门洞周边空隙封堵、墙体开槽开孔及修复、机房无尘地面（环氧地坪）、现场清理、调试、检测、报验、直至领取运行的所有证照以及管理费、利润、税费等所有费用，直至交付采购人使用。3、本项目总供货期40日历天4、本次采购最高投标限价：人民币伍拾肆万元整（540000.00元），投标人应认真对本项目实施现场环境进行踏勘，对项目环境和影响等因素，根据招标范围做出理
3、性的判断和估价。5、空调包含机房主配电柜至空调电源线、插座、开孔与空调安装相关的施工内容。6、在满足轿厢的面积、整体美观及国家相关规范的前提下，投标人可根据所投电梯结合土建尺寸适当调整轿厢尺寸。7、以上参数仅供本次招标时投标人参考，具体数量、参数招标人有权根据项目实际情况进行调整，中标人应无条件接受。8、由于本次招标只提供了采购人的具体需求，未提供钢结构外挂乘客电梯的钢结构及幕墙的施工图纸，需要报价单位勘查现场后出具较为完整的施工方案图供评委评审。中标后，钢结构外挂乘客电梯由中标单位根据招标提供的相关图纸要求，进行二次设计，其中包括电梯框架、外包幕墙、连接部位等，相关参数应符合招标提出的相关要

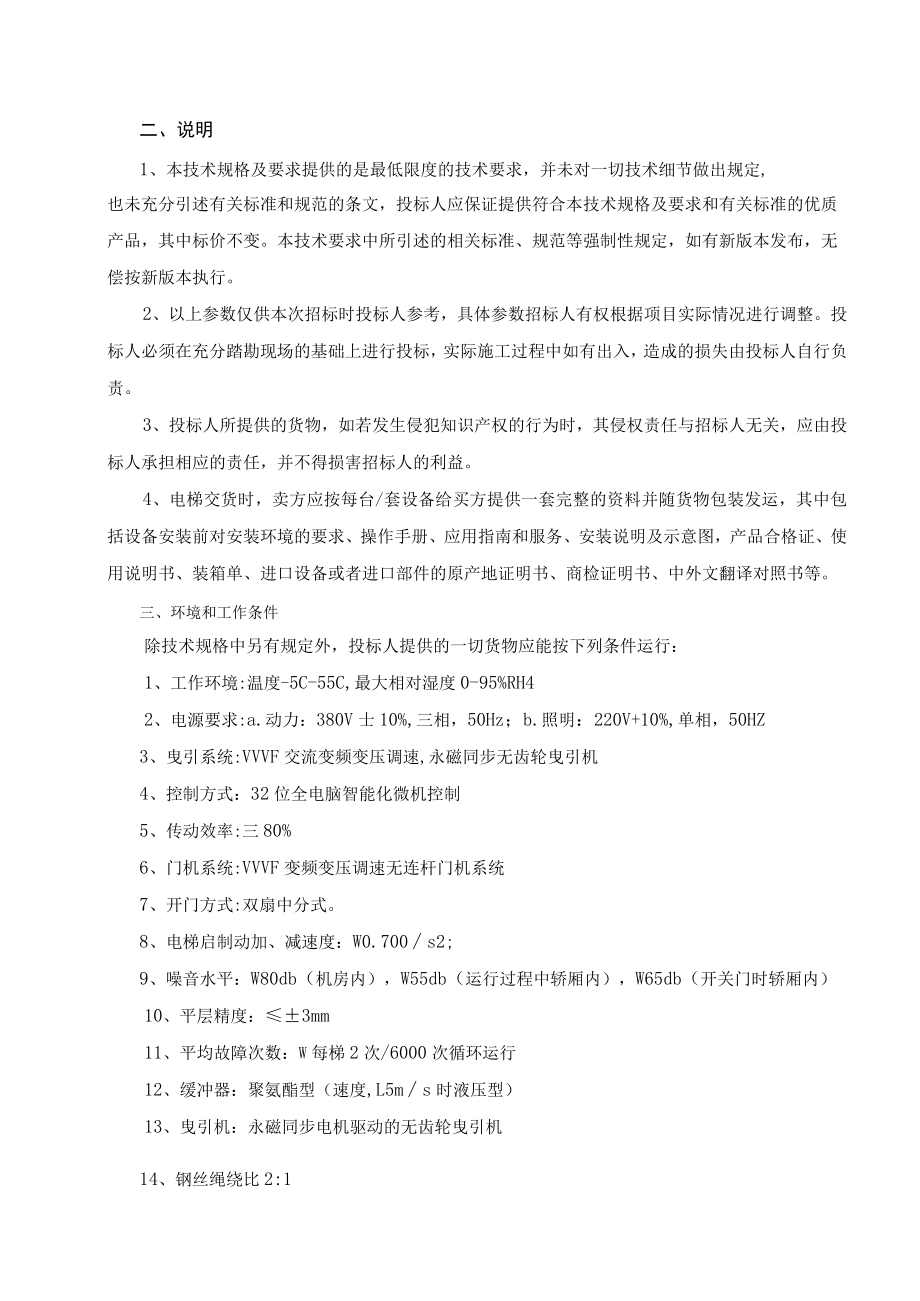

4、求，并且相关二次设计图纸需经过原土建设计单位复核确认后，方可进行下一步相关工作。9、施工所用水电由中标人装表计量，由总包单位按价收费。10、电梯安装完成，如果供电部门未开通正式电，由中标人接施工用电调试，正式电开通后进行竣工调试验收。11、本项目采用固定总价合同。中标人投标报价为合同价，招标范围内的工程量不作调整（设计变更的除外）。二、说明1、本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规格及要求和有关标准的优质产品，其中标价不变。本技术要求中所引述的相关标准、规范等强制性规定，如有新版本发布，无偿按新版本
5、执行。2、以上参数仅供本次招标时投标人参考，具体参数招标人有权根据项目实际情况进行调整。投标人必须在充分踏勘现场的基础上进行投标，实际施工过程中如有出入，造成的损失由投标人自行负责。3、投标人所提供的货物，如若发生侵犯知识产权的行为时，其侵权责任与招标人无关，应由投标人承担相应的责任，并不得损害招标人的利益。4、电梯交货时，卖方应按每台/套设备给买方提供一套完整的资料并随货物包装发运，其中包括设备安装前对安装环境的要求、操作手册、应用指南和服务、安装说明及示意图，产品合格证、使用说明书、装箱单、进口设备或者进口部件的原产地证明书、商检证明书、中外文翻译对照书等。三、环境和工作条件除技术规格中另
6、有规定外，投标人提供的一切货物应能按下列条件运行：1、工作环境:温度-5C-55C,最大相对湿度0-95%RH42、电源要求:a.动力：380V士10%,三相，50Hz；b.照明：220V+10%,单相，50HZ3、曳引系统:VVVF交流变频变压调速,永磁同步无齿轮曳引机4、控制方式：32位全电脑智能化微机控制5、传动效率:三80%6、门机系统:VVVF变频变压调速无连杆门机系统7、开门方式:双扇中分式。8、电梯启制动加、减速度：W0.700s2;9、噪音水平：W80db（机房内），W55db（运行过程中轿厢内），W65db（开关门时轿厢内）10、平层精度：3mm11、平均故障次数：W每梯2次

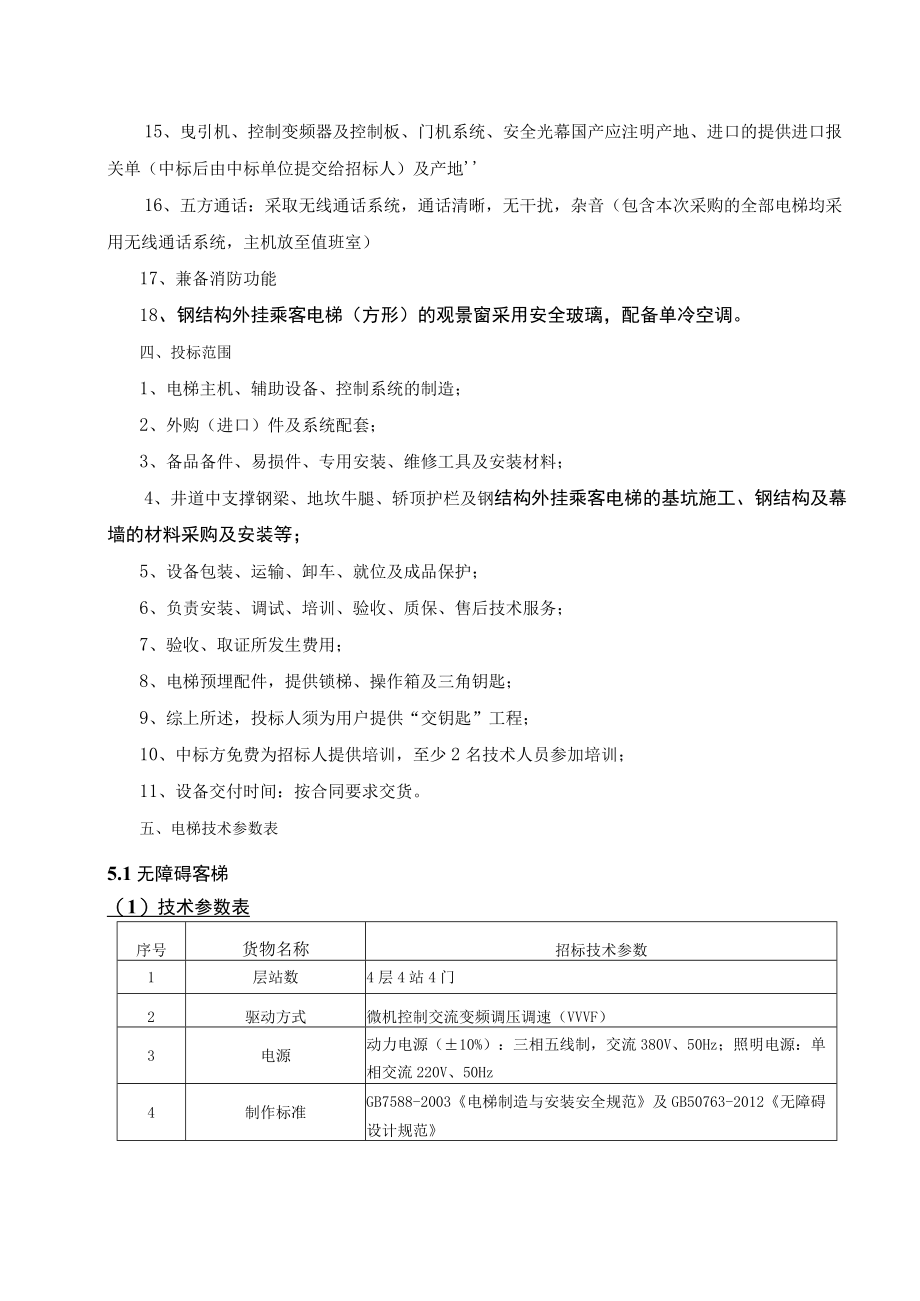

7、/6000次循环运行12、缓冲器：聚氨酯型（速度,L5ms时液压型）13、曳引机：永磁同步电机驱动的无齿轮曳引机14、钢丝绳绕比2:115、曳引机、控制变频器及控制板、门机系统、安全光幕国产应注明产地、进口的提供进口报关单（中标后由中标单位提交给招标人）及产地16、五方通话：采取无线通话系统，通话清晰，无干扰，杂音（包含本次采购的全部电梯均采用无线通话系统，主机放至值班室）17、兼备消防功能18、钢结构外挂乘客电梯（方形）的观景窗采用安全玻璃，配备单冷空调。四、投标范围1、电梯主机、辅助设备、控制系统的制造；2、外购（进口）件及系统配套；3、备品备件、易损件、专用安装、维修工具及安装材料；4、
8、井道中支撑钢梁、地坎牛腿、轿顶护栏及钢结构外挂乘客电梯的基坑施工、钢结构及幕墙的材料采购及安装等；5、设备包装、运输、卸车、就位及成品保护；6、负责安装、调试、培训、验收、质保、售后技术服务；7、验收、取证所发生费用；8、电梯预埋配件，提供锁梯、操作箱及三角钥匙；9、综上所述，投标人须为用户提供“交钥匙”工程；10、中标方免费为招标人提供培训，至少2名技术人员参加培训；11、设备交付时间：按合同要求交货。五、电梯技术参数表5.1无障碍客梯（1）技术参数表序号货物名称招标技术参数1层站数4层4站4门2驱动方式微机控制交流变频调压调速（VVVF）3电源动力电源（10%）：三相五线制，交流380V、
9、50Hz；照明电源：单相交流220V、50Hz4制作标准GB7588-2003电梯制造与安装安全规范及GB50763-2012无障碍设计规范5井道净尺寸2200*22006机房高度详见土建施工图7额定载重量IOOOKG8额定速度1.50ms9轿厢净尺寸不小于国家相关规定10轿厢吊顶镜面不锈钢，亚克力透光板,LED灯，样式详见参考图11轿壁镜面锈钢,发纹不锈钢，厚度21.2mm；样式详见参考图12轿厢地板大理石，样式详见参考图13轿厢门发纹不锈钢，厚度21.2mm,耐火极限不低于LOH,应符合电梯层门耐火实验完整性、隔热性和热通量测定法CB/T27903-2011的相关规定。14轿内操纵箱发纹不
10、锈钢面板，豪华一体式操纵盘，液晶或数字点阵显示，带盲文按钮，楼层按键布置于厅门两侧（无障碍操作盘）15轿厢位置指层器客梯液晶或数字点阵显示一含位置及运行方向指示16外呼有底盒触摸按钮，样式详见参考图17厅门、门套层层均为发纹不锈钢大门套,厚度21.2mm18无障碍功能后壁镜、扶手、盲文按钮、语音报站、残疾人操纵箱等，做法要求参见GB50763-2012无障碍设计规范3.7.2条。19五方通话及消防功能轿内、机房、控制中心等设五方通话功能；轿内预留监控ITV电缆；电梯附带消防功能，消防电梯迫降开关动作后轿厢即返回基站；上述功能需在机房预留接口以供远程监控20保固方式故障1小时内达现场处理、电梯内
11、困人时，半小时内到达现场处理、保固期内每月巡查及保养不少于二次、维修联系电话每日24小时开通、自政府相关职能部门检验合格之日起整机免费保固二年，主电动机及钢索免费保固三年，如本条与合约其它内容冲突，以本条为准（投标人自行延长保养时除外）。21其他要求电梯的基坑、机房等相关打凿、修补、机房防尘地面（环氧地坪）等相关土建工程由中标单位实施，投标报价考虑该费用。轿厢门参考图样轿厢吊顶、轿壁及地板装饰参考图样外呼参考样式（2）电梯机房附属空调参数（1台）匹数1.5匹能效等级3级内机噪音dB（A）（静音档-高档）25-45变频/定频定频冷暖类型冷暖外机噪音dB（A）55电源规格（PH-V-HZ）1-22
12、0-50电辅热1000循环风量（m3h）630额定制冷量（W）3380额定制热量3720额定制热功率（W）1050额定制冷功率（W）1028适用面积（m,）15-22（3）电梯基本功能配置全集选控制运行功能停车在非门区报警功能轿内通风自动控制功能超载保护功能位置异常自动校正功能故障自动检测功能超载报警功能停电应急照明功能故障自动存储功能超速电气保护功能轿顶检修操作功能待机定期自检功能超速机械保护功能轿内慢速运行功能层高自测定功能门过载保护功能机房调试操作功能消防员专用功能：1层开关门时间超常保护功能无呼自返基站功能起动补偿功能开门异常自动选层功能满载直驶运行功能底坑对讲机通讯功能电动机空转保护
13、功能无效内指令自动消除功能同步电机磁极码静态测试功能电动机过载保护功能反向内指令自动消除功能门停止运行功能泊梯功能：1层开门时间自动调整功能抱闸动作的双安全监测功能对讲机通讯功能开门时间自动控制功能抗电磁干扰功能警铃报警功能运行次数显示功能厅外检修显示功能故障低速自救运行功能轿内照明自动控制功能电梯服务支援系统数字式五方通话功能提前预开门（速度ei20min）遥监系统附：室内无障碍电梯土建施工图环新综合楼0709end.dwg5.2钢结构外挂乘客电梯:（1）技术参数表电梯类型数量（台）载重量（kg）额定人数（人）速度(ms)轿厢规格（mm）井道净尺寸（mm）门宽(mm)门高(mm)底坑深度（m
14、m）层高（mm）机房钢结构外挂乘客电梯（方形）1800101.01400*13501900*2200100022001500一、四层5000m;二、三层3200mm；无机房相关说明项目;铝制二围板二采用J中标J现场J意图;护要:场情?现场由中才概况以在已建综合楼建筑外侧新建四层钢结构外挂乘客电梯，采用钢结构形式，外围护采用金属雕花板及玻璃幕墙方案。设计方案如下：一楼贯通（南北），二楼至顶楼对内侧（北）开门；二层至顶层一面观光（东）；井道外壁采用铝制金属雕花板，表层一般采用高耐候聚酯漆加镀铝锌铁板（tlmm）,中间的保温星20mm高密度聚氨酯，内层是防潮隔热的锡箔纸；板材花纹和颜色与楼宇外立面相似，后，由中标人提供样品，经采购人确认后方可采用施工。i1于本次招标只提供了采购单位的具体需求，未提供完整的施工图纸，需要报价单位勘查后出具较为完整的方案图供评委会及建设单位审核报价单位是否完整理解了建设单位的方案图包括基础图,结构布置及详图。由
