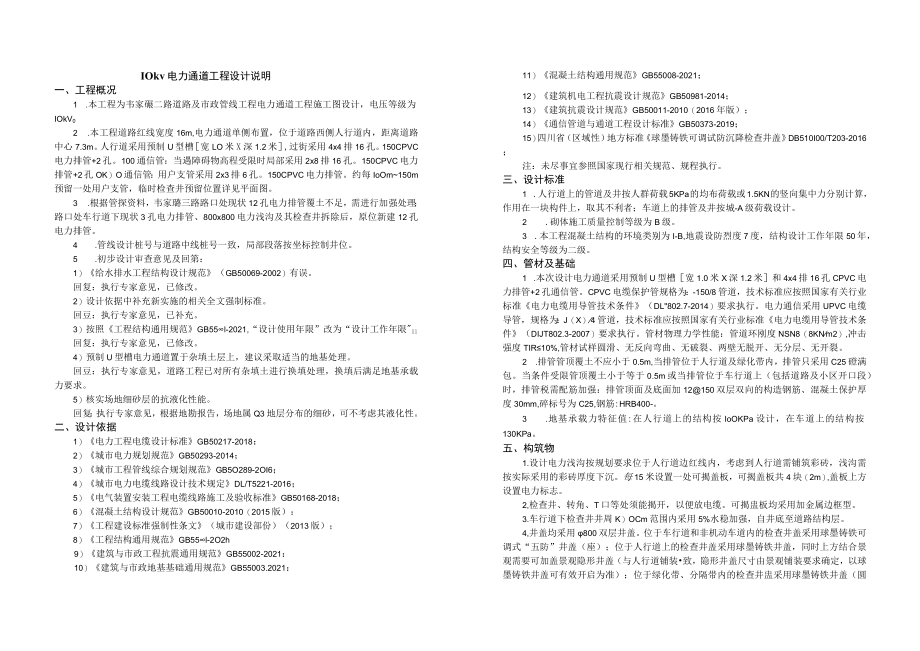

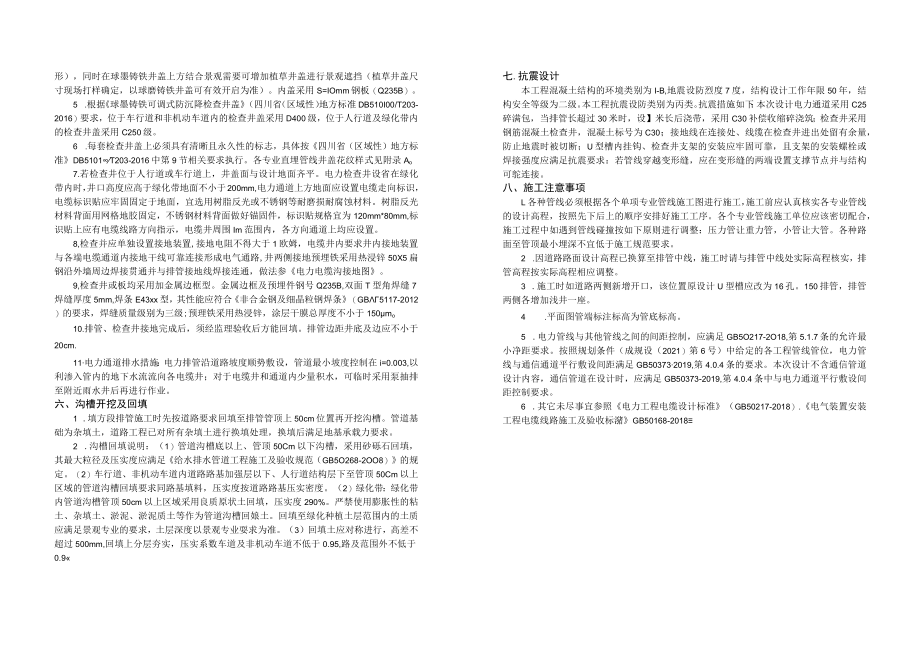

1、IOkv电力通道工程设计说明一、工程概况1 .本工程为韦家碾二路道路及市政管线工程电力通道工程施工图设计，电压等级为IOkV02 .本工程道路红线宽度16m,电力通道单侧布置，位于道路西侧人行道内，距离道路中心7.3m。人行道采用预制U型槽宽LO米X深1.2米,过街采用4x4排16孔。150CPVC电力排管+2孔。100通信管：当遇障碍物高程受限时局部采用2x8排16孔。150CPVC电力排管+2孔OK）O通信管：用户支管采用2x3排6孔。150CPVC电力排管。约每IoOm150m预留一处用户支管，临时检查井预留位置详见平面图。3 .根据管探资料，韦家璐三路路口处现状12孔电力排管覆土不足，
2、需进行加强处理；路口处车行道下现状3孔电力排管、800x800电力浅沟及其检查井拆除后，原位新建12孔电力排管。4 .管线设计桩号与道路中线桩号一致，局部段落按坐标控制井位。5 .初步设计审查意见及回第：1）给水排水工程结构设计规范（GB50069-2002）有误。回复：执行专家意见，已修改。2）设计依据中补充新实施的相关全文强制标准。回豆：执行专家意见，已补充。3）按照工程结构通用规范GB55l-2021,“设计使用年限”改为“设计工作年限Il回复：执行专家意见，已修改。4）预制U型槽电力通道置于杂填土层上，建议采取适当的地基处理。回豆：执行专家意见，道路工程已对所有杂填土进行换填处理，换填
3、后满足地基承载力要求。5）核实场地细砂层的抗液化性能。回复：执行专家意见，根据地勘报告，场地属Q3地层分布的细砂，可不考虑其液化性。二、设计依据1）电力工程电缆设计标准GB50217-2018：2）城市电力规划规范GB50293-2014；3）城市工程管线综合规划规范GB5O289-2OI6；4）城市电力电缆线路设计技术规定DL/T5221-2016；5）电气装置安装工程电缆线路施工及验收标准GB50168-2018；6）混凝土结构设计规范GB50010-2010（2015版）：7）工程建设标准强制性条文（城市建设部份）（2013版）；8）工程结构通用规范GB55l-2O2h9）建筑与市政工程
4、抗震通用规范GB55002-2021：10）建筑与市政地基基础通用规范GB55003.2021：11）混凝土结构通用规范GB55008-2021；12）建筑机电工程抗震设计规范GB50981-2014；13）建筑抗震设计规范GB50011-2010（2016年版）；14）通信管道与通道工程设计标准GB50373-2019；15）四川省（区域性）地方标准球墨铸铁可调试防沉降检查井盖DB510I00/T203-2016；注：未尽事宜参照国家现行相关规范、规程执行。三、设计标准1 .人行道上的管道及井按人群荷载5KPa的均布荷载或1.5KN的竖向集中力分别计算，作用在一块构件上，取其不利者；车道上的
5、排管及井按城-A级荷载设计。2 .砌体施工质量控制等级为B级。3 .本工程混凝土结构的环境类别为I-B,地震设防烈度7度，结构设计工作年限50年，结构安全等级为二级。四、管材及基础1 .本次设计电力通道采用预制U型槽宽1.0米X深1.2米和4x4排16孔CPVC电力排管+2孔通信管。CPVC电缆保护管规格为：-150/8管道，技术标准应按照国家有关行业标准电力电缆用导管技术条件（DL802.7-2014）要求执行。电力通信采用UPVC电缆导管，规格为：J（X）4管道，技术标准应按照国家有关行业标准电力电缆用导管技术条件（DIJT802.3-2007）要求执行。管材物理力学性能：管道环刚度NSN
6、8（8KNm2）,冲击强度TIR10%,管材试样圆滑、无反向弯曲、无破裂、两壁无脱开、无分层、无开裂。2 .排管管顶覆土不应小于0.5m,当排管位于人行道及绿化带内，排管只采用C25磴满包。当条件受限管顶覆土小于等于0.5m或当排管位于车行道上（包括道路及小区开口段）时，排管税需配筋加强：排管顶面及底面加12150双层双向的构造钢筋、混凝土保护厚度30mm,碎标号为C25,钢筋:HRB400-。3 .地基承载力特征值:在人行道上的结构按IoOKPa设计，在车道上的结构按130KPa。五、构筑物1.设计电力浅沟按规划要求位于人行道边红线内，考虑到人行道需铺筑彩砖，浅沟需按实际采用的彩砖厚度下沉。
7、每15米设置一处可揭盖板，可揭盖板共4块（2m）,盖板上方设置电力标志。2,检查井、转角、T口等处须能揭开，以便放电缆。可揭盅板均采用加金属边框型。3.车行道下检查井井周K）OCm范围内采用5%水稳加强，自井底至道路结构层。4,井盖均采用800双层井盖。位于车行道和非机动车道内的检查井盖采用球墨铸铁可调式“五防”井盖（座）；位于人行道上的检查井盖采用球墨铸铁井盖，同时上方结合景观需要可加盖景观隐形井盖（与人行道铺装致，隐形井盖尺寸由景观铺装要求确定，以球墨铸铁井盖可有效开启为准）；位于绿化带、分隔带内的检查井盅采用球墨铸铁井盖（圆形），同时在球墨铸铁井盖上方结合景观需要可增加植草井盖进行景观遮
8、挡（植草井盖尺寸现场打样确定，以球磨铸铁井盖可有效开启为准）。内盖采用S=IOmm钢板（Q235B）。5 .根据球墨铸铁可调式防沉降检查井盖（四川省（区域性）地方标准DB510I00/T203-2016）要求，位于车行道和非机动车道内的检查井盖采用D400级，位于人行道及绿化带内的检查井盖采用C250级。6 .每套检查井盖上必须具有清晰且永久性的标志，具体按四川省（区域性）地方标准DB5101T203-2016中第9节相关要求执行。各专业直埋管线井盖花纹样式见附录Ao7.若检查井位于人行道或车行道上，井盖面与设计地面齐平。电力检查井设省在绿化带内时，井口高度应高于绿化带地面不小于200mm,电
9、力通道上方地面应设置电缆走向标识，电缆标识贴应牢固固定于地面，宜选用树脂反光或不锈钢等耐磨损耐腐蚀材料。树脂反光材料背面用网格地胶固定，不锈钢材料背面做好锚固件，标识贴规格宜为120mm*80mm,标识贴上应有电缆线路方向指示，电缆井周围Im范围内，各方向通道上均应设置。8,检查并应单独设置接地装置,接地电阻不得大于1欧姆，电缆井内要求井内接地装置与各端电缆通道内接地干线可靠连接形成电气通路,井两侧接地预埋铁采用热浸锌50X5扁钢沿外墙周边焊接贯通并与排管接地线焊接连通，做法参电力电缆沟接地图。9,检查井或板均采用加金属边框型。金属边框及预埋件钢号Q235B,双面T型角焊缝7焊缝厚度5mm,焊
10、条E43xx型，其性能应符合非合金钢及细晶粒钢焊条（GB5117-2012）的要求，焊缝质量级别为三级;预理铁采用热浸锌，涂层干膜总厚度不小于150mo10.排管、检查井接地完成后，须经监理验收后方能回填。排管边距井底及边应不小于20cm.11电力通道排水措施：电力排管沿道路坡度顺势敷设，管道最小坡度控制在i=0.003,以利渗入管内的地下水流流向各电缆井；对于电缆井和通道内少量积水，可临时采用泵抽排至附近雨水井后再进行作业。六、沟槽开挖及回填1 .填方段排管施工时先按道路要求回填至排管管顶上50cm位置再开挖沟槽。管道基础为杂填土，道路工程已对所有杂填土进行换填处理，换填后满足地基承载力要求
11、。2 .沟槽回填说明：（1）管道沟槽底以上、管顶50Cm以下沟槽，采用砂砾石回填，其最大粒径及压实度应满足给水排水管道工程施工及验收规范（GB5O268-2OO8）的规定。（2）车行道、非机动车道内道路路基加强层以下、人行道结构层下至管顶50Cm以上区域的管道沟槽回填要求同路基填料，压实度按道路路基压实密度。（2）绿化带：绿化带内管道沟槽管顶50cm以上区域采用良质原状土回填，压实度290%。严禁使用膨胀性的粘土、杂填土、淤泥、淤泥质土等作为管道沟槽回娘土。回填至绿化种植土层范围内的土质应满足景观专业的要求，土层深度以景观专业耍求为准。（3）回填土应对称进行，高差不超过500mm,回填上分层夯
12、实，压实系数车道及非机动车道不低于0.95,路及范围外不低于0.9七.抗震设计本工程混凝土结构的环境类别为I-B,地震设防烈度7度，结构设计工作年限50年，结构安全等级为二级。本工程抗震设防类别为丙类。抗震措施如下：本次设计电力通道采用C25碎满包，当排管长超过30米时，设】米长后浇带，采用C30补偿收缩碎浇筑；检查井采用钢筋混凝土检查井，混凝土标号为C30；接地线在连接处、线缆在检查井进出处留有余量，防止地震时被切断；U型槽内挂钩、检查井支架的安装应牢固可靠，且支架的安装螺栓或焊接强度应满足抗震要求：若管线穿越变形缝，应在变形缝的两端设置支撑节点并与结构可鸵连接。八、施工注意事项L各种管线必
13、须根据各个单项专业管线施工图进行施工，施工前应认真核实各专业管线的设计高程，按照先下后上的顺序安排好施工工序。各个专业管线施工单位应该密切配合，施工过程中如遇到管线碰撞按如下原则进行调整：压力管让重力管，小管让大管。各种路面至管顶最小埋深不宜低于施工规范要求。2 .因道路路面设计高程已换算至排管中线，施工时请与排管中线处实际高程核实，排管高程按实际高程相应调整。3 .施工时如道路两侧新增开口，该位置原设计U型槽应改为16孔。150排管，排管两侧各增加浅井一座。4 .平面图管端标注标高为管底标高。5 .电力管线与其他管线之间的间距控制，应满足GB5O217-2O18,第5.1.7条的允许最小净距要求。按照规划条件（成规设（2021）第6号）中给定的各工程管线管位，电力管线与通信通道平行敷设间距满足GB503732019,第4.0.4条的要求。本次设计不含通信管道设计内容，通信管道在设计时，应满足GB50373-2019,第4.0.4条中与电力通道平行敷设间距控制要求。6 .其它未尽事宜参照电力工程电缆设计标准（GB50217-2018）.电气装置安装工程电缆线路施工及验收标潴GB50168-2018
