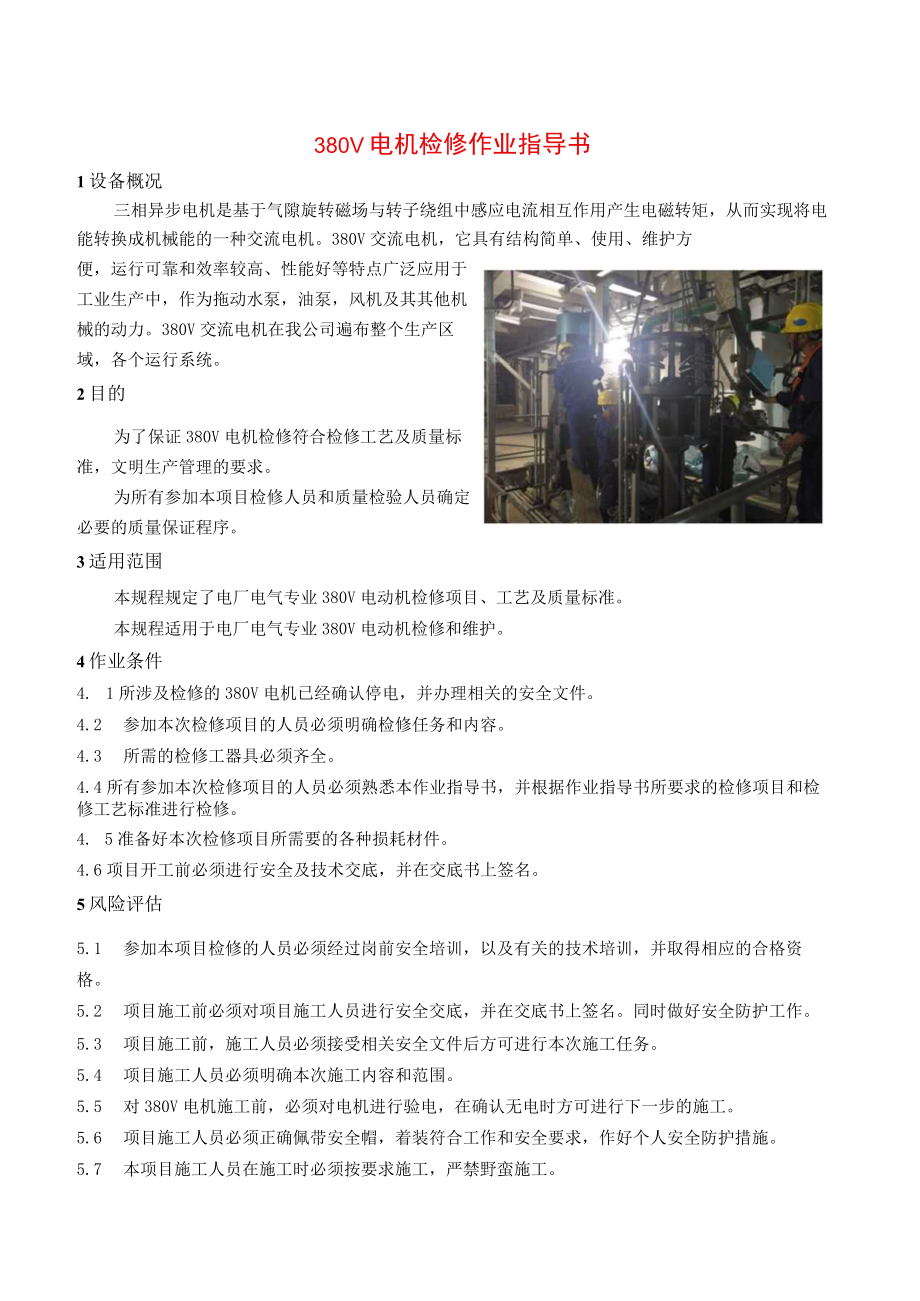

1、380V电机检修作业指导书1设备概况三相异步电机是基于气隙旋转磁场与转子绕组中感应电流相互作用产生电磁转矩，从而实现将电能转换成机械能的一种交流电机。380V交流电机，它具有结构简单、使用、维护方便，运行可靠和效率较高、性能好等特点广泛应用于工业生产中，作为拖动水泵，油泵，风机及其其他机械的动力。380V交流电机在我公司遍布整个生产区域，各个运行系统。2目的为了保证380V电机检修符合检修工艺及质量标准，文明生产管理的要求。为所有参加本项目检修人员和质量检验人员确定必要的质量保证程序。3适用范围本规程规定了电厂电气专业380V电动机检修项目、工艺及质量标准。本规程适用于电厂电气专业380V电动
2、机检修和维护。4作业条件4. 1所涉及检修的380V电机已经确认停电，并办理相关的安全文件。4.2 参加本次检修项目的人员必须明确检修任务和内容。4.3 所需的检修工器具必须齐全。4.4所有参加本次检修项目的人员必须熟悉本作业指导书，并根据作业指导书所要求的检修项目和检修工艺标准进行检修。4. 5准备好本次检修项目所需要的各种损耗材件。4.6项目开工前必须进行安全及技术交底，并在交底书上签名。5风险评估5.1 参加本项目检修的人员必须经过岗前安全培训，以及有关的技术培训，并取得相应的合格资格。5.2 项目施工前必须对项目施工人员进行安全交底，并在交底书上签名。同时做好安全防护工作。5.3 项目
3、施工前，施工人员必须接受相关安全文件后方可进行本次施工任务。5.4 项目施工人员必须明确本次施工内容和范围。5.5 对380V电机施工前，必须对电机进行验电，在确认无电时方可进行下一步的施工。5.6 项目施工人员必须正确佩带安全帽，着装符合工作和安全要求，作好个人安全防护措施。5.7 本项目施工人员在施工时必须按要求施工，严禁野蛮施工。6380V电机检修设备清单380V电机设备清单序号负荷名称功率(kw)数量1密封油泵电机7.522定子冷却水泵电机4523电泵液力偶合器润滑油泵1114EH油泵电机4525EH油泵循环电机1.526小机主油泵电机5527主机油箱排烟风机电机328小机油箱排烟风机
4、电机1.129小机辅助油泵55210#1机交流启动油泵电机55111#1机交流润滑油泵45112汽室真空泵电机160313轴加风机电机18.5214密封油排烟风机电机3215#1锅炉渣水池排渣泵电机5.5116引风机轴承冷却风机电机7.5417冷渣水循环泵电机18.5318磨煤机密封电机185219给煤机刮板清扫电机0.93620给煤机胶带驱动电机16.4621等离子火检风机7.5222等离子冷却水泵风机7.5223火检冷却风机21224导向轴承润滑油泵电机1.5425空预器主驱动电机/辅助电机15426空预器支持轴承润滑油泵电机1.527小修周期及标准检修项目7.1 小修周期380V电动机小
5、修周期为1年。7.2 小修标准项目小修标准项目清单序号标准检修项目备注1电动机端盖、风扇检查2电动机定子检查3电动机转子检查4电动机电缆检查8小修前准备8.1 检修作业文件包经批准并盖章生效。8.2 检修所需材料、备品备件齐全。8.3 检修工器具准备就绪，经检查完好。8.4 检修人员已经落实，并经现场安全、技术交底，明确检修的目的、任务和要消缺的缺陷。检修备品及材料序号备品名称规格型号类别单位在装量推荐库存1轴承SKF套42松锈灵国产瓶53二硫化钳5KG/桶国产桶54绝缘清洗剂国产桶55白布国产米IOO序号备品名称规格型号类别单位在装量推荐库存6抹机布国产公斤106毛刷国产把107工业酒精国产
6、瓶3检修工具序号工具名称规格型号类别单位数量1铜棒通用只22轴承加热器通用台13卡簧钳内卡/外卡通用把各14拉马5T/10T通用只各15螺丝刀一字/十字通用把各26套筒扳手通用套17钢丝钳通用把18尖嘴钳通用把19斜口钳通用把110榔头通用把111活动扳手1012”通用把各112呆扳手通用套113撬杠通用根214双臂电桥通用块115摇表通用块116万用表通用块117油盘通用个118金子通用把29电由（检修前的试验9.1 项目施工人员首先应检查电机是否已经确定断电后方可进行施工。9.2 拆开接线端盖对电缆进行拆线，并作好标记。9.3 对电机检修前的试验：9.3.1测量电机定子线圈绝缘电阻，并作好
7、记录。9.3.2测量电机定子线圈吸收比，并作好记录。9.3.3测量电机定子线圈直流电阻，并作好记录。10电机检修的拆卸以及检修项目和工艺10.1 首先作好拆卸前的位置标记，以免在复装的时候发生错误。10.2 拆除电机地脚螺栓，将电机拆下运至检修场所。10.3 对检修电机大各部位进行吹灰清洁。10.4 检查电机外观是否有裂痕或损坏10.5 拆下风扇罩和风扇，检查是否存在破损并进行清理。10.6 拆下电机前后端盖，检查是否有破损，并进行清理。10.7 抽出电机转子，检查转子是否有扫膛现象；检查鼠笼条是否断裂、松动；检查轴承是否已经损坏和缺油，损坏的需更换，缺油的需加油，并清理干净。10.8 检查定
8、子是否有扫膛现象；线圈端部是否绑扎紧固；槽契是否完整、有无松动；定子铁心是否松动。11检修工艺及质量标准检修工艺及质量标准序号检修项目工艺要点及注意事项质量标准1电动机端盖、风扇检查电动机端盖检查；风扇并检查；检查端盖轴承座内圈是否有轴承走外圈的痕迹。端盖无裂缝，干净；风叶无碎裂及松动变形，清扫风扇；端盖内无裂缝、干净。2定子检查吹扫电动机定子各部件上的积灰及脏污，再用毛刷及白布清擦，油污处用绝缘清洗剂清洗，直至各部件干净；检查矽钢片；检查通风孔、铁芯与机座的装配处，检查线圈端部、固定支架及绑环，间垫块，各部分扎带扎绳；各部件清理干净；无短路发热变色、磨损；通风孔应通畅，装配处应牢固，端部线圈
9、绑扎带牢固不松，无黄粉；无松动；引线无裂纹、无断裂，无过热序号检修项目工艺要点及注意事项质量标准检查定子槽契的紧固情况；检查定子绕组引线绑扎，定子绕组各线圈间及极相组间连接线接头，检查引线及引线鼻子；检查电动机本体外壳，地脚等，本体端盖装配处止口应铲擦干净；测量电动机绕组线间的直流电阻（50OV兆欧）并记录测量值。发脆变色等痕迹，线鼻子接触面平整、压接牢固无过热变色、松脱；无裂纹等机械损伤，止口完好。3转子检查用吹尘器吹扫转子各部位上的积灰及脏污，再用毛刷及白布清擦，油污处用绝缘清洁剂清洗，直至各部位清洁；检查转子鼠笼及其端环，用直接眼观配合捶击法，并同时检查尿笼条在槽内的固定情况；检查转子铁
10、芯，并仔细察看转子轴与铁芯装配处，检查平衡块；检查及清洗轴承油盖、油挡、注油孔及排污管道；检查电机的轴承。干净；无断裂状，无锈蚀过热变色和裂纹、无松动现象；应无裂纹及损伤，表面光滑无脏污，平衡块无松动；油管畅通；轴承转动平滑无晃动。4电缆检查动力电缆及接线盒清扫、检查；电缆封堵检查；电缆接地情况检查；测量电缆的绝缘电阻。电缆头绝缘完好，无过热变色、开裂、变脆现象。线鼻子压接牢固，无放电痕迹。电缆标记明确、清晰；封堵完好；接地线完好，无断股。接线紧固。5电动机空载试转检查电动机的转向；检查电动机的振动；测量电动机的空载电流；检查电动机的温度听电动机的轴承声音应正确，并做好标记；电流小于额定电流的
11、40%,相对不超过10%；声音无异常。12电机的复装电机的复装亦可参照厂家产品说明书进行，依据厂家标准执行。12.1 将电机转子小心穿进定子，按照拆卸前作好的标记进行安装。12.2 将电机前后端盖安装拆卸前作好的标记进行复装，并保证安装时不损伤定子和转子。然后上紧螺栓。12.3 安装检修并清理干净后的风扇，并保证风扇安装后和后端盖不发生摩擦。12.4 安装上风扇罩12.5 检查所有紧固件是否已经完全紧固完毕。12.6 用手先空转电机检查是否存在有摩擦以及不灵活现象。13电机检修后的试验13.1 测量电机定子线圈绝缘电阻，并作好记录。13.2 测量电机定子线圈吸收比，并作好记录。13.3 测量电
12、机定子线圈直流电阻，并作好记录。13.4 将试验前和试验后的数据进行比较，检查检修完毕后电机情况。14电机试转电机检修完毕，电气试验合格，检查并确认无遗留问题后进行试运。14.1 检查电机安装就位是否已经无问题14.2 检查电机中心是否已经找好14.3 依照标记恢复电机电缆连接14.4 将电源开关打至工作位置14.5 监视电机运行状况：如转向；振动；温度；摩擦；空载电流等，发现异常立即停机。15检修质量验收记录380V电动机检修质量验收记录检修项目检修性质小修开工日期计划工日工计用统定额（人数X小时）实际（人数X小时）竣工日期实际工日项目负责人质量控制点（W、H）修行准检执标检修性质检修项目检修周期专责工：检修工：起重：焊工：钳工：焊工起重：技工：劳务工：小修1年分项质检点监督点内容检修及更换标准、周期材质、规格型号（或描述）检修记录QC主要备件、材料消耗修前修后承包商甲方甲方专工验收日期8.1安全措施Cl安全措施：1拉开电动机电源开关并拉至检修隔离位。2合上接地刀。3在开关盘门把手上挂“禁止合闸有人工作”牌，在电动机处挂“在此工作”牌。4工作负责人与运行值班员到现场发票。安全措施完善8.2电动机吊离运行位，吊至检修位Wl1拆电动机电源接线，作好相序记号（双电缆）。拆开接地线。分项质检点监督点内容检修及更换标准、周期材质、规格型号（或描述）检修
