资源描述

《YQA-441氨气减压器使用说明书.docx》由会员分享,可在线阅读,更多相关《YQA-441氨气减压器使用说明书.docx(2页珍藏版)》请在第壹文秘上搜索。

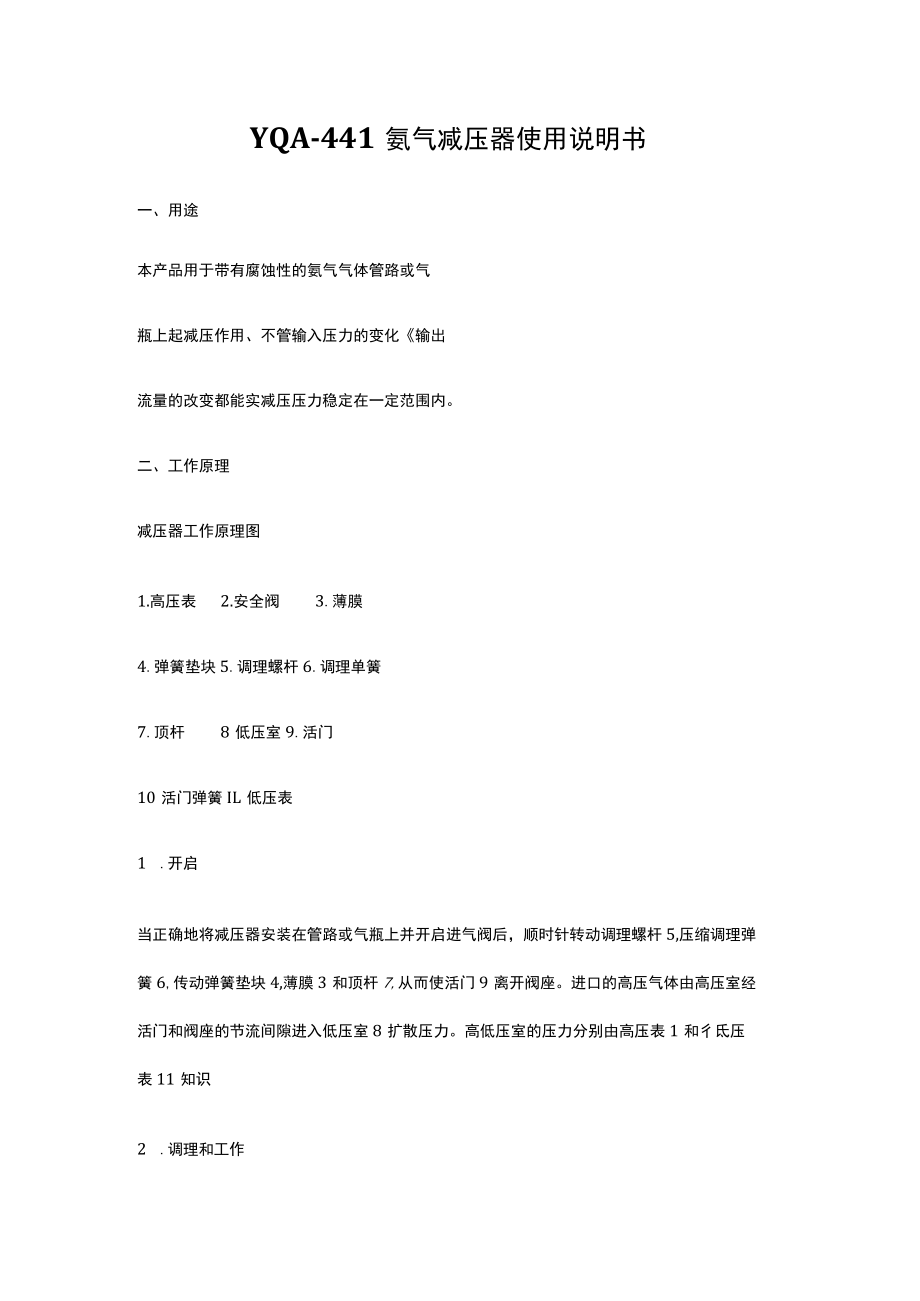

YQA-441氨气减压器使用说明书一、用途本产品用于带有腐蚀性的氨气气体管路或气瓶上起减压作用、不管输入压力的变化输出流量的改变都能实减压压力稳定在一定范围内。二、工作原理减压器工作原理图1.高压表2.安全阀3.薄膜4.弹簧垫块5.调理螺杆6.调理单簧7.顶杆8低压室9.活门10活门弹簧IL低压表1 .开启当正确地将减压器安装在管路或气瓶上并开启进气阀后,顺时针转动调理螺杆5,压缩调理弹簧6,传动弹簧垫块4,薄膜3和顶杆7,从而使活门9离开阀座。进口的高压气体由高压室经活门和阀座的节流间隙进入低压室8扩散压力。高低压室的压力分别由高压表1和彳氐压表11知识2 .调理和工作减压力后的压力由左右拧动调理螺杆调理,主要是改变调理弹簧6所生产的压力,致使薄膜3下面与之平衡的气体压力产生变化来达到所需的工作压力。此时可开启减压器后设备上的阀进行工作。3 .关闭工作完毕时只要全松调理螺杆,活门9在高压气体作用和活门弹簧的作用下会关闭密封。4 .安全阀安全阀2是维护减压器安全使用的泄压装置和减压器出现故障的信号装置。当输出压力由于活门密封垫、阀座损坏或其他原因自行上升到超过大输出压力的1.3倍到1.2倍时,安全阀自动开启排气,当压力降低到许用值时则会自动关闭。由于本减压器的介质是带有腐蚀性的气体,所以安装装置开启后泄放气体由装在安全阀上的橡胶管引出,使用时应接长排放到安全地点或收集起来。
