《不锈钢与不锈铁的区别.docx》由会员分享，可在线阅读，更多相关《不锈钢与不锈铁的区别.docx（3页珍藏版）》请在第壹文秘上搜索。

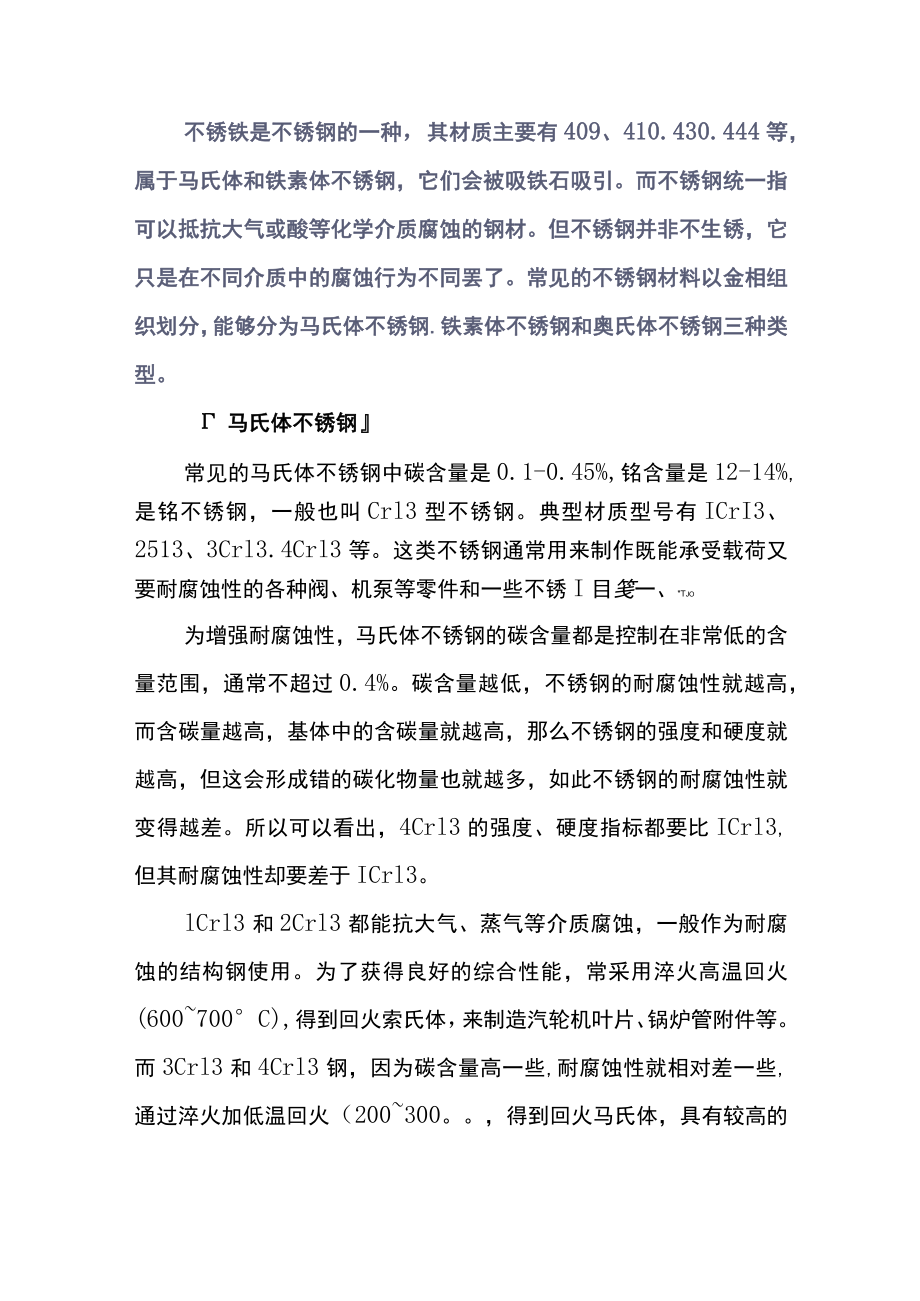

1、不锈铁是不锈钢的一种，其材质主要有409、410.430.444等，属于马氏体和铁素体不锈钢，它们会被吸铁石吸引。而不锈钢统一指可以抵抗大气或酸等化学介质腐蚀的钢材。但不锈钢并非不生锈，它只是在不同介质中的腐蚀行为不同罢了。常见的不锈钢材料以金相组织划分，能够分为马氏体不锈钢.铁素体不锈钢和奥氏体不锈钢三种类型。马氏体不锈钢常见的马氏体不锈钢中碳含量是0.1-0.45%,铭含量是12-14%,是铭不锈钢，一般也叫Crl3型不锈钢。典型材质型号有ICrI3、2513、3Crl3.4Crl3等。这类不锈钢通常用来制作既能承受载荷又要耐腐蚀性的各种阀、机泵等零件和一些不锈I目笺一、Tjo为增强耐腐蚀

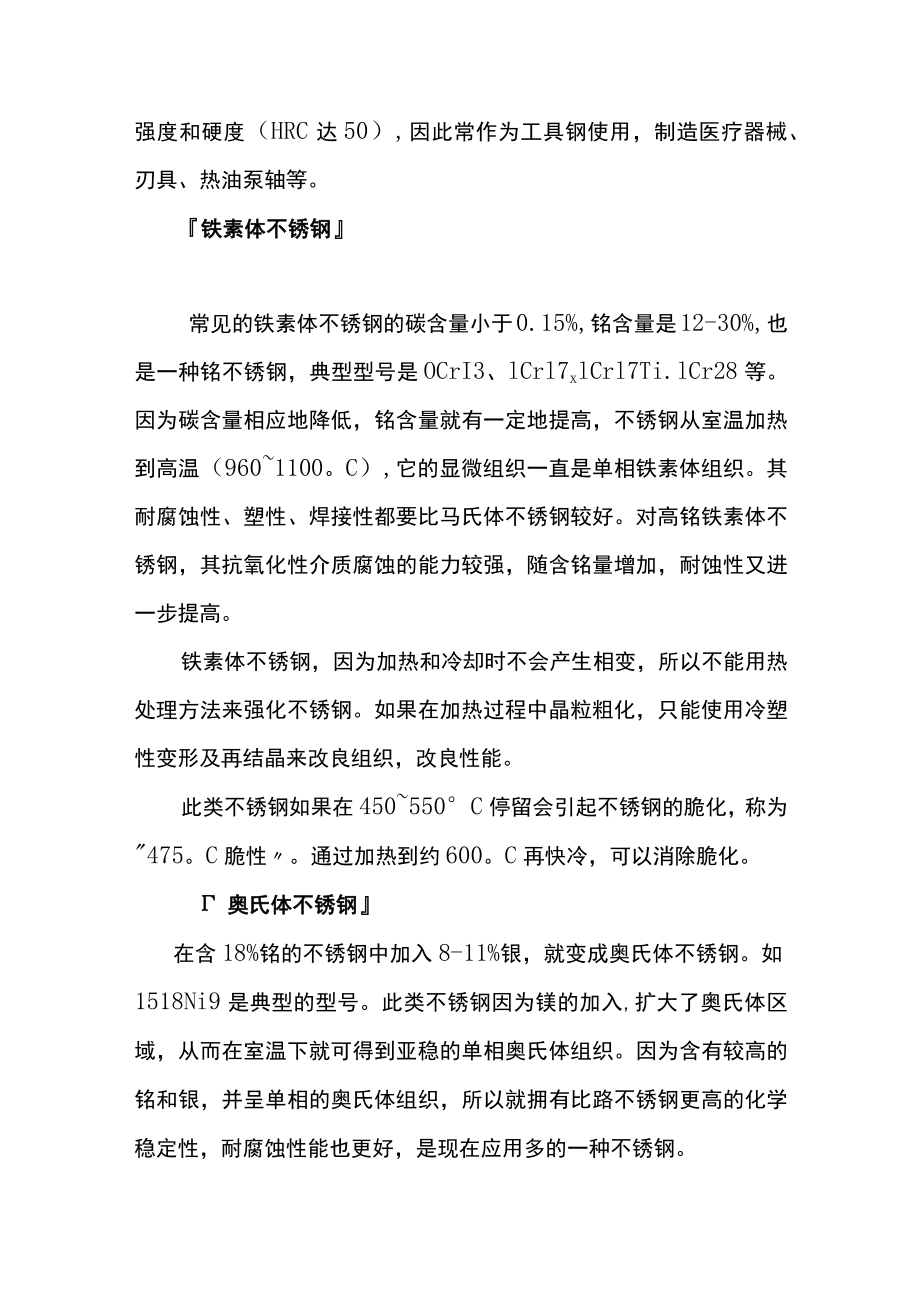

2、性，马氏体不锈钢的碳含量都是控制在非常低的含量范围，通常不超过0.4%。碳含量越低，不锈钢的耐腐蚀性就越高，而含碳量越高，基体中的含碳量就越高，那么不锈钢的强度和硬度就越高，但这会形成错的碳化物量也就越多，如此不锈钢的耐腐蚀性就变得越差。所以可以看出，4Crl3的强度、硬度指标都要比ICrl3,但其耐腐蚀性却要差于ICrl3。lCrl3和2Crl3都能抗大气、蒸气等介质腐蚀，一般作为耐腐蚀的结构钢使用。为了获得良好的综合性能，常采用淬火高温回火(600700C),得到回火索氏体，来制造汽轮机叶片、锅炉管附件等。而3Crl3和4Crl3钢，因为碳含量高一些,耐腐蚀性就相对差一些,通过淬火加低温回
3、火（200300。，得到回火马氏体，具有较高的强度和硬度（HRC达50）,因此常作为工具钢使用，制造医疗器械、刃具、热油泵轴等。铁素体不锈钢常见的铁素体不锈钢的碳含量小于0.15%,铭含量是12-30%,也是一种铭不锈钢，典型型号是OCrI3、lCrl7xlCrl7Ti.lCr28等。因为碳含量相应地降低，铭含量就有一定地提高，不锈钢从室温加热到高温（9601100。C）,它的显微组织一直是单相铁素体组织。其耐腐蚀性、塑性、焊接性都要比马氏体不锈钢较好。对高铭铁素体不锈钢，其抗氧化性介质腐蚀的能力较强，随含铭量增加，耐蚀性又进一步提高。铁素体不锈钢，因为加热和冷却时不会产生相变，所以不能用热处

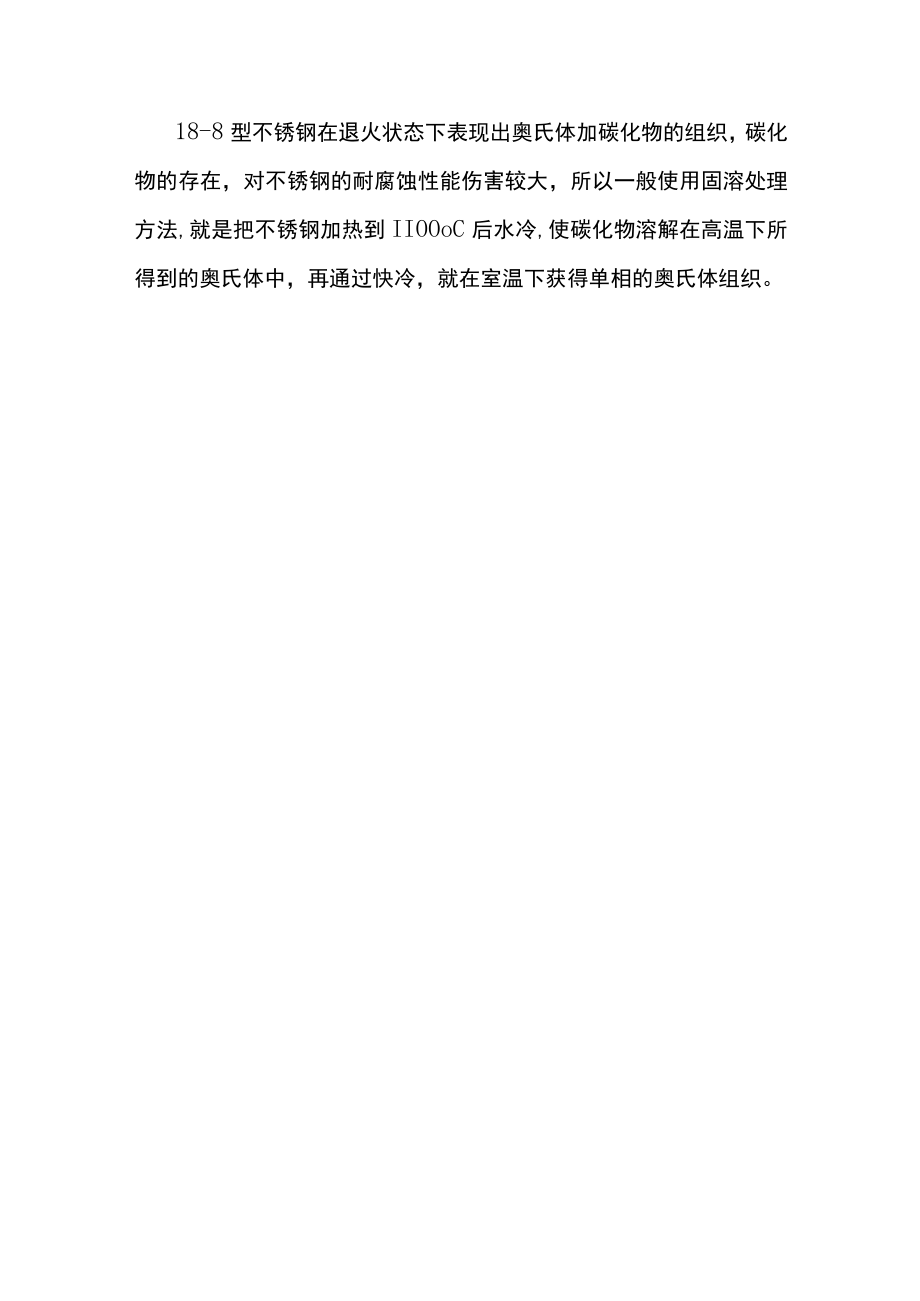

4、理方法来强化不锈钢。如果在加热过程中晶粒粗化，只能使用冷塑性变形及再结晶来改良组织，改良性能。此类不锈钢如果在450550C停留会引起不锈钢的脆化，称为475。C脆性。通过加热到约600。C再快冷，可以消除脆化。奥氏体不锈钢在含18%铭的不锈钢中加入8-11%银，就变成奥氏体不锈钢。如1518Ni9是典型的型号。此类不锈钢因为镁的加入,扩大了奥氏体区域，从而在室温下就可得到亚稳的单相奥氏体组织。因为含有较高的铭和银，并呈单相的奥氏体组织，所以就拥有比路不锈钢更高的化学稳定性，耐腐蚀性能也更好，是现在应用多的一种不锈钢。18-8型不锈钢在退火状态下表现出奥氏体加碳化物的组织，碳化物的存在，对不锈钢的耐腐蚀性能伤害较大，所以一般使用固溶处理方法,就是把不锈钢加热到IIOOoC后水冷,使碳化物溶解在高温下所得到的奥氏体中，再通过快冷，就在室温下获得单相的奥氏体组织。
