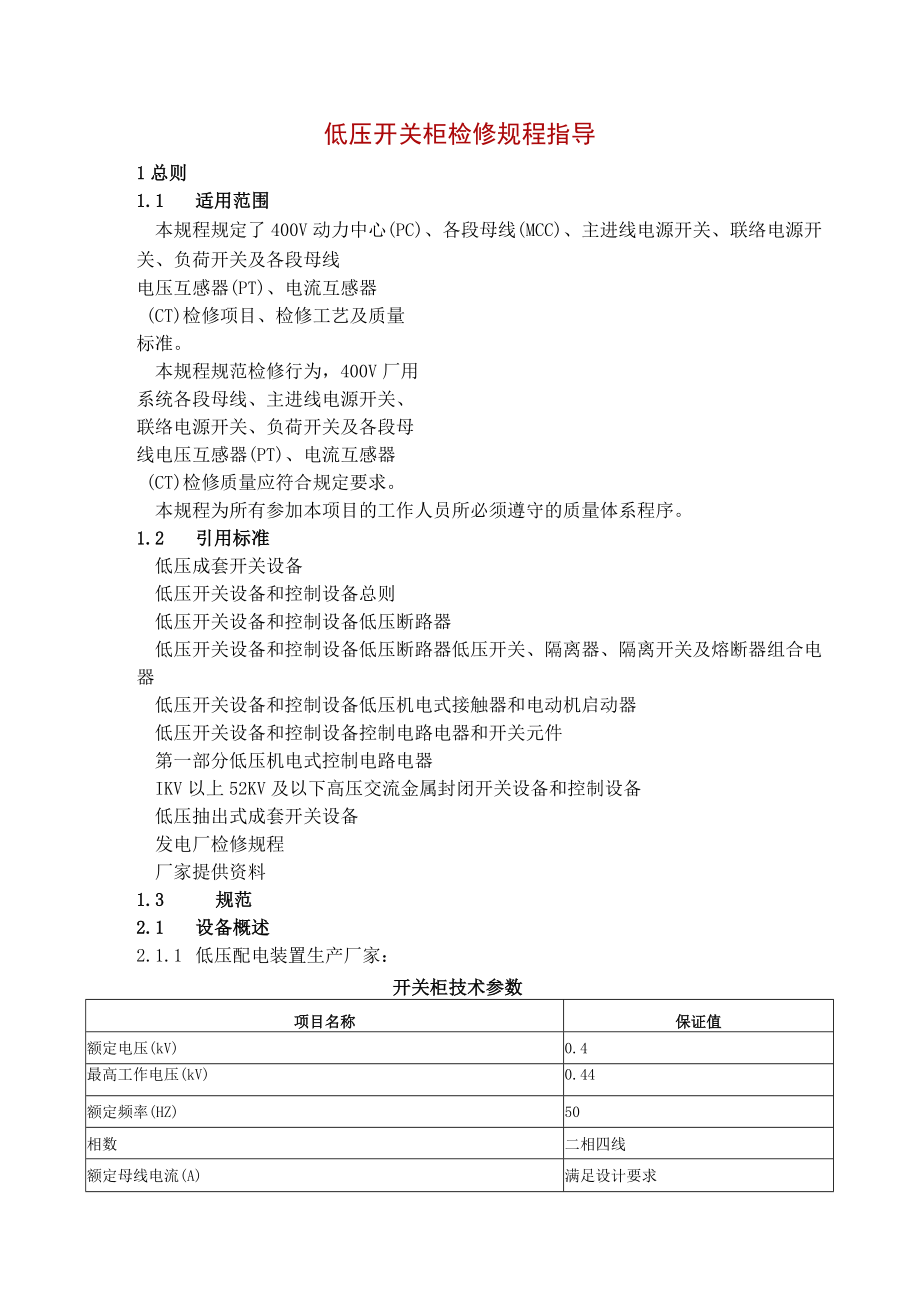

1、低压开关柜检修规程指导1总则1.1 适用范围本规程规定了400V动力中心(PC)、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修项目、检修工艺及质量标准。本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修质量应符合规定要求。本规程为所有参加本项目的工作人员所必须遵守的质量体系程序。1.2 引用标准低压成套开关设备低压开关设备和控制设备总则低压开关设备和控制设备低压断路器低压开关设备和控制设备低压断路器低压开关、隔离器、隔离开关及熔断器组合电器低压

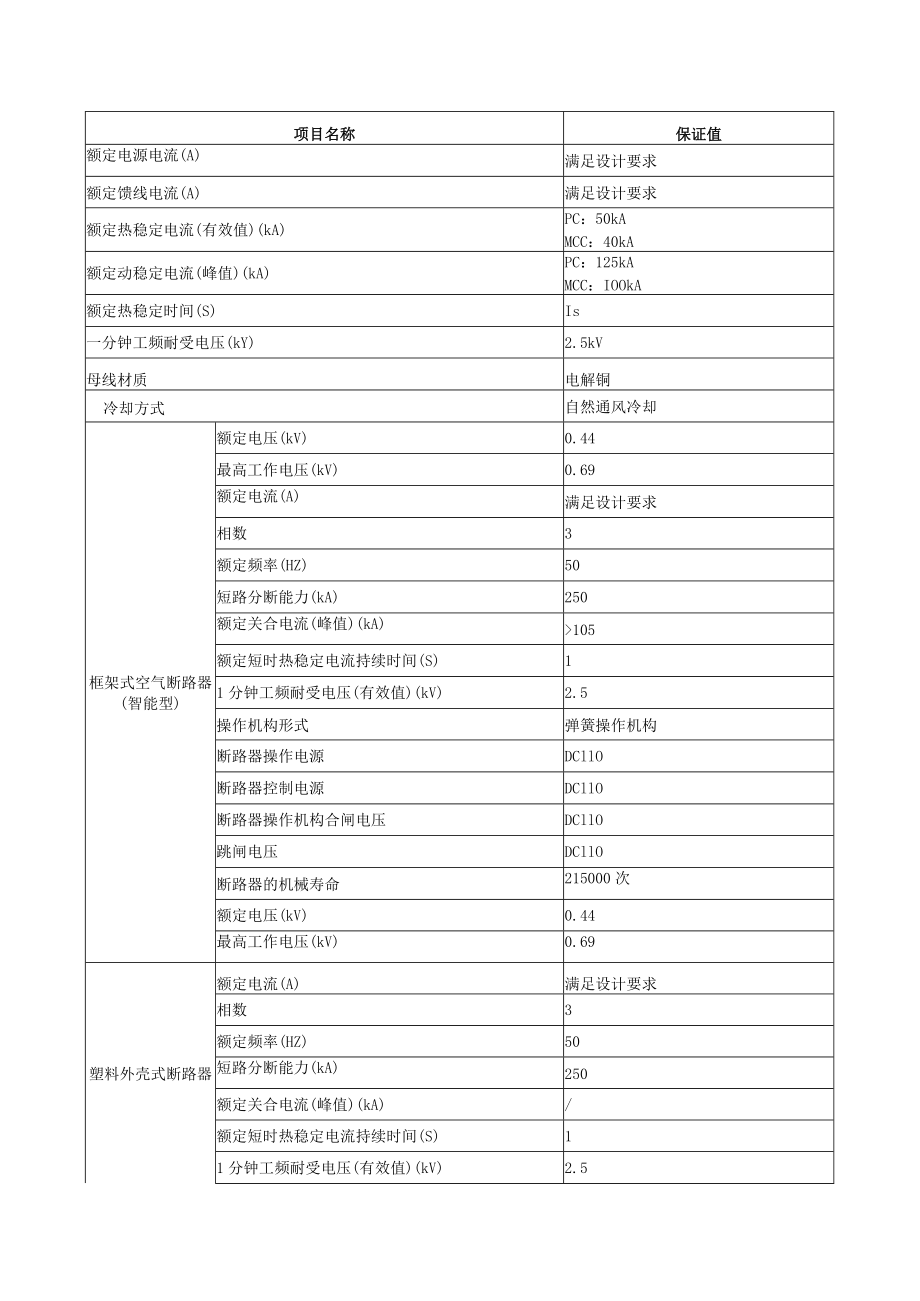

2、开关设备和控制设备低压机电式接触器和电动机启动器低压开关设备和控制设备控制电路电器和开关元件第一部分低压机电式控制电路电器IKV以上52KV及以下高压交流金属封闭开关设备和控制设备低压抽出式成套开关设备发电厂检修规程厂家提供资料1.3 规范2.1 设备概述2.1.1 低压配电装置生产厂家：开关柜技术参数项目名称保证值额定电压(kV)0.4最高工作电压(kV)0.44额定频率(HZ)50相数二相四线额定母线电流(A)满足设计要求项目名称保证值额定电源电流(A)满足设计要求额定馈线电流(A)满足设计要求额定热稳定电流(有效值)(kA)PC：50kAMCC：40kA额定动稳定电流(峰值)(kA)PC
3、：125kAMCC：IOOkA额定热稳定时间(S)Is一分钟工频耐受电压(kY)2.5kV母线材质电解铜冷却方式自然通风冷却框架式空气断路器(智能型)额定电压(kV)0.44最高工作电压(kV)0.69额定电流(A)满足设计要求相数3额定频率(HZ)50短路分断能力(kA)250额定关合电流(峰值)(kA)105额定短时热稳定电流持续时间(S)11分钟工频耐受电压(有效值)(kV)2.5操作机构形式弹簧操作机构断路器操作电源DCllO断路器控制电源DCllO断路器操作机构合闸电压DCllO跳闸电压DCllO断路器的机械寿命215000次额定电压(kV)0.44最高工作电压(kV)0.69塑料外

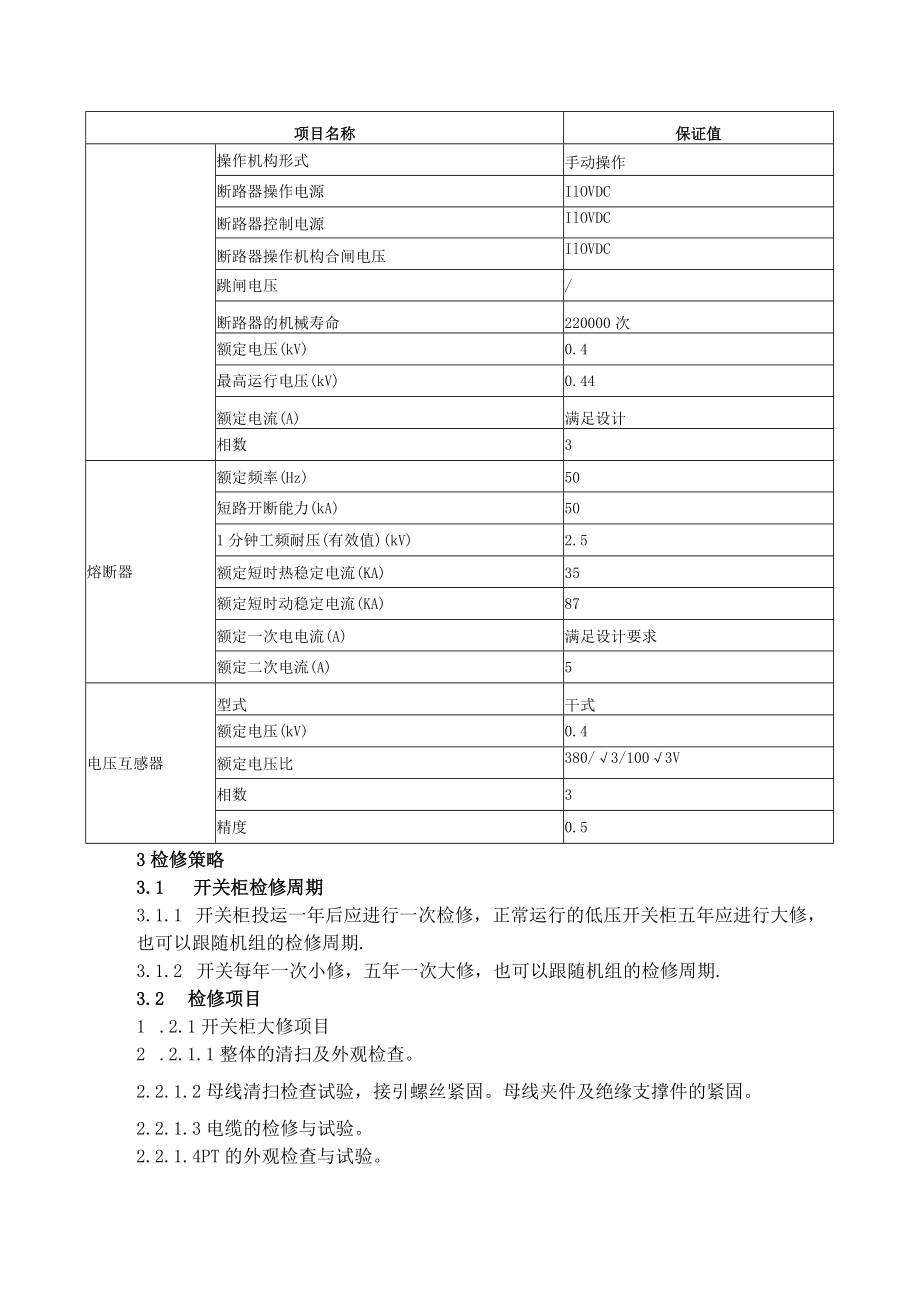

4、壳式断路器额定电流(A)满足设计要求相数3额定频率(HZ)50短路分断能力(kA)250额定关合电流(峰值)(kA)/额定短时热稳定电流持续时间(S)11分钟工频耐受电压(有效值)(kV)2.5项目名称保证值操作机构形式手动操作断路器操作电源IlOVDC断路器控制电源IlOVDC断路器操作机构合闸电压IlOVDC跳闸电压/断路器的机械寿命220000次额定电压(kV)0.4最高运行电压(kV)0.44额定电流(A)满足设计相数3熔断器额定频率(Hz)50短路开断能力(kA)501分钟工频耐压(有效值)(kV)2.5额定短时热稳定电流(KA)35额定短时动稳定电流(KA)87额定一次电电流(A)
5、满足设计要求额定二次电流(A)5电压互感器型式干式额定电压(kV)0.4额定电压比380/3/1003V相数3精度0.53检修策略3.1 开关柜检修周期3.1.1 开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.3.1.2 开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2 检修项目1 .2.1开关柜大修项目2 .2.1.1整体的清扫及外观检查。2.2.1.2母线清扫检查试验，接引螺丝紧固。母线夹件及绝缘支撑件的紧固。2.2.1.3电缆的检修与试验。2.2.1.4PT的外观检查与试验。2.2.1.5CT的外观检查与试验。2.2.1.6
6、二次控制回路的检查与试验2.2.1.7操作开关、按钮检修2.2.1.8信号灯具、端子排检修2.2.1.9控制电缆检修2.2.1.10继电器检修2.2.2小修项目2.2.2.1整体的清扫及外观检查。2.2.2.2母线清扫检查试验，接引螺丝紧固。2.2.2.3电缆的检查与试验。2.2.2.4二次控制回路的检查。2.2.2.5操作开关、按钮检修2.2.2.6信号灯具、端子排检修2.2.2.7控制电缆检修2.2.2.8继电器检修2.2.3开关大修项目2.2.3.1检修灭弧室。2.2.3.2检修主触头。2.2.3.3检查各处连接的紧固性。2.2.3.4控制单元的检查、试验。2.2.3.5抽屉架的检修。2
7、.2.3.6按试验操作顺序，使用不同辅件进行开关的就地和远程关、合试验。2.2.3.7对操作机构进行检查和试验。2.2.3.8合、跳闸动作电压。2. 2.3.9闭锁装置及二次回路检查。2. 2.3.10测试绝缘传动试验。3. 2.4开关小修项目3. 2.4.1检修灭弧室。3. 2.4.2检修主触头。3. 2.4.3检查各处连接的紧固性。3. 2.4.4控制单元的检查、试验3.3工具使用标准序号工具名称型号规格计量单位数量适用范围(A/B/C/D)备注1毛刷个1A2塞尺个1A3螺丝刀300mm把1A/D4扳手300mm套1A/D序号工具名称型号规格计量单位数量适用范围(A/B/C/D)备注5套筒
8、扳手套1A/D6钳子套1A/D7吸尘器台1A8摇表2500V块1A/D9万用表DT9203块1A/D10开关测试仪块1A11专用摇把把1A/D12储能把手把1A/D4检修工艺及质量标准4.1检修准备工作4.1.1 开具检修低压配电装置工作的电气工作票，做好保证人身和设备安全的组织措施和技术措施。4.1.2 熟悉和掌握配电柜运行情况及大修原因，查阅其缺陷记录，历次的有关试验记录及上次大修记录。4.1.3 除大修常规项目外，订出大修特殊项目(如消除重大缺陷，提高出力，推广兄弟单位先进经验对某元件、附件进行改造或改进)对特殊项目要有可靠措施并做到现场一一落实。4.1.4 根据大修项目及工作内容，制定
9、出材料、备品、备件计划。4.1.5 准备好工序卡、网络图、质检计划、安全技术措施等。4.1.6 对绝缘材料、备品、备件做必要的试验，鉴定其质量好坏，能否使用。4.1.7 能够事先加工的部件，要画图加工制作。工具准备：现场使用的工具要有数，并列出工具清单，对于电动工具要有绝缘合格证，并按正确方法使用。4.1.8 小修、临故修前准备工作：参照大修准备工器具、设备材料、工序卡、网络图、故障预想等4.1.9 其他：现场安全条件检查已具备；工作组成员已明了工作内容，思想稳定，着装符合安全要求；工作票办理完毕，允许开工后方可开始工作。4.2开关柜检修步骤及工艺方法4. 2.1检查母线隔离室：4. 2.1.
10、1拆下母线隔离室后面或上面的隔板，打开母线室。4. 2.1.2打开电缆隔离室，打开功能单元室4. 2.1.3用鼓风机从上到下吹扫母线隔离室、电缆隔离室、功能单元室。4. 2.1.4检查母线隔离室。4. 2.1.5用抹布或毛刷清扫母线及母线绝缘支撑件。4. 2.1.6检查开关的一次触头母线。4. 2.1.7检查各母线铜排；4. 2.1.8检查PT、CT4. 2.1.9检查母线绝缘子；4. 2.1.10检查母线绝缘隔板；4. 2.1.11检查母线接引螺丝；4. 2.1.12测量母线间距；4. 2.1.13检查母线一次线夹；4. 2.1.14检查母线桥搭接面；4. 2.1.15测量母线相问及对地绝缘
11、。4. 2.2电缆隔离室的检查和试验：4 .2.2.1用抹布或毛刷清扫电缆隔离室及电缆。5 .2.2.2检查电缆隔离室是否完好，隔板是否损坏变形。4. 2.2.3检查电缆接引，电缆接引处及电缆终端头有无过热、变形、变色现象，接引螺丝无松动现象。4. 2.2.4测量电缆相问及对地绝缘。4. 2.2.5检查出线电缆封堵；4. 2.2.6检查电缆固定支架；4. 2.3检查功能单元室：4. 2.3.1将断路器及抽屉式开关做好记号后拉出间隔按顺序放在检修场地上。4. 2.3.2将功能单元室内部清扫干净。4. 2.3.3检查功能单元室是否完好，隔板是否损坏变形。4. 2.3.4检查开关的“接通”“试验”“
12、断开”三个位置是否正确。4. 2.3.5检查开关与母线的接触是否良好。4. 2.3.6检查开关的二次回路接触是否良好。4. 2.3.7检查控制回路插接件。4. 2.3.8检查继电器。4. 2.4配电柜的PE(N)线4. 2.4.1检查支撑紧固件；4. 2.4.2检查柜间连接铜排；4. 2.4.3检查负荷接地线固定夹；4. 2.4.4检查与地网连接。4. 2.5开关柜控制面板的检修4. 2.5.1检查分、合闸指示灯、储能指示灯。4. 2.5.2检查电流表、电度表。4. 2.5.3检查分、合闸按钮。4. 2.5.4检查操作开关。4. 2.6低压配电装置的回装、注意事项：4. 2.6.1将断路器及抽
13、屉式开关放回各自的功能单元室。4. 2.6.2回装母线隔离室的隔板，关闭功能单元室和电缆隔离室。4. 2.6.3在对低压配电装置的回装过程中要对其进行仔细的检查，严禁将工具及其他杂物遗留在里面。5. 3检修质量标准6. 3.1母线检修质量标准：7. 3.1.1母线无过热、变色变形现象。4.3.1.2母线绝缘支撑件无损坏、清洁无污垢，绝缘支撑件与母线及盘体固定牢固。4.3.1.3主母线的接引螺丝无松动。4.3.1.4开关的一次触头与母线接触良好，无烧痕；4.3.1.5各分支母线铜排固定良好4.3.1.6PT、CT无损伤，接地良好；4.3.1.7母线绝缘子表面无破损；4.3.1.8母线绝缘隔板无受
14、热痕迹；4.3.1.9分支母线接引螺丝无松动；4.3.1.10母线间距不小于20MM；4.3.1.11母线一次线夹接触良好紧固；4.3.1.12母线桥搭接面接触良好，无锈蚀；4.3.1.13测量母线相间及对地的绝缘25MQ4.3.2电缆隔离室检修质量标准：4.3.2.1电缆隔离室完好，隔板无损坏变形。4.3.2.2电缆接引处及电缆终端头无过热、变形、变色现象，接引螺丝无松动现象。4.3.2.3电缆相问及对地绝缘25MC。4.3.2.4出线电缆封堵，密封良好；4.3.2.5电缆固定支架，无变形，电缆固定松紧适度；4.3.3功能单元室检修质量标准：4.3.3.1功能单元室内部干净。清洁无杂物。4.3.
