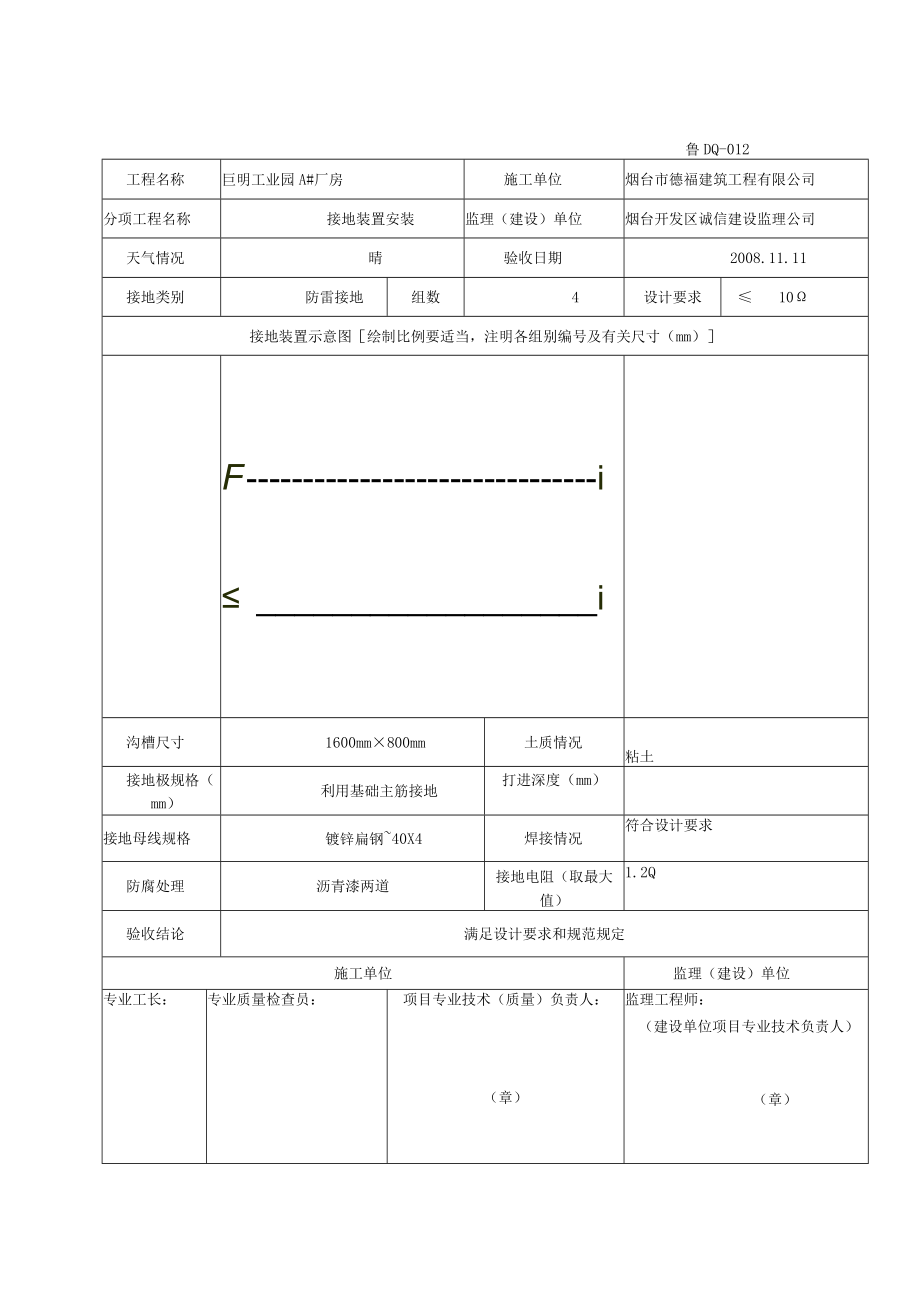

复件 鲁DQ—012电气接地装置隐蔽验收记录.docx_第1页
第1页 / 共3页
复件 鲁DQ—012电气接地装置隐蔽验收记录.docx_第2页
第2页 / 共3页

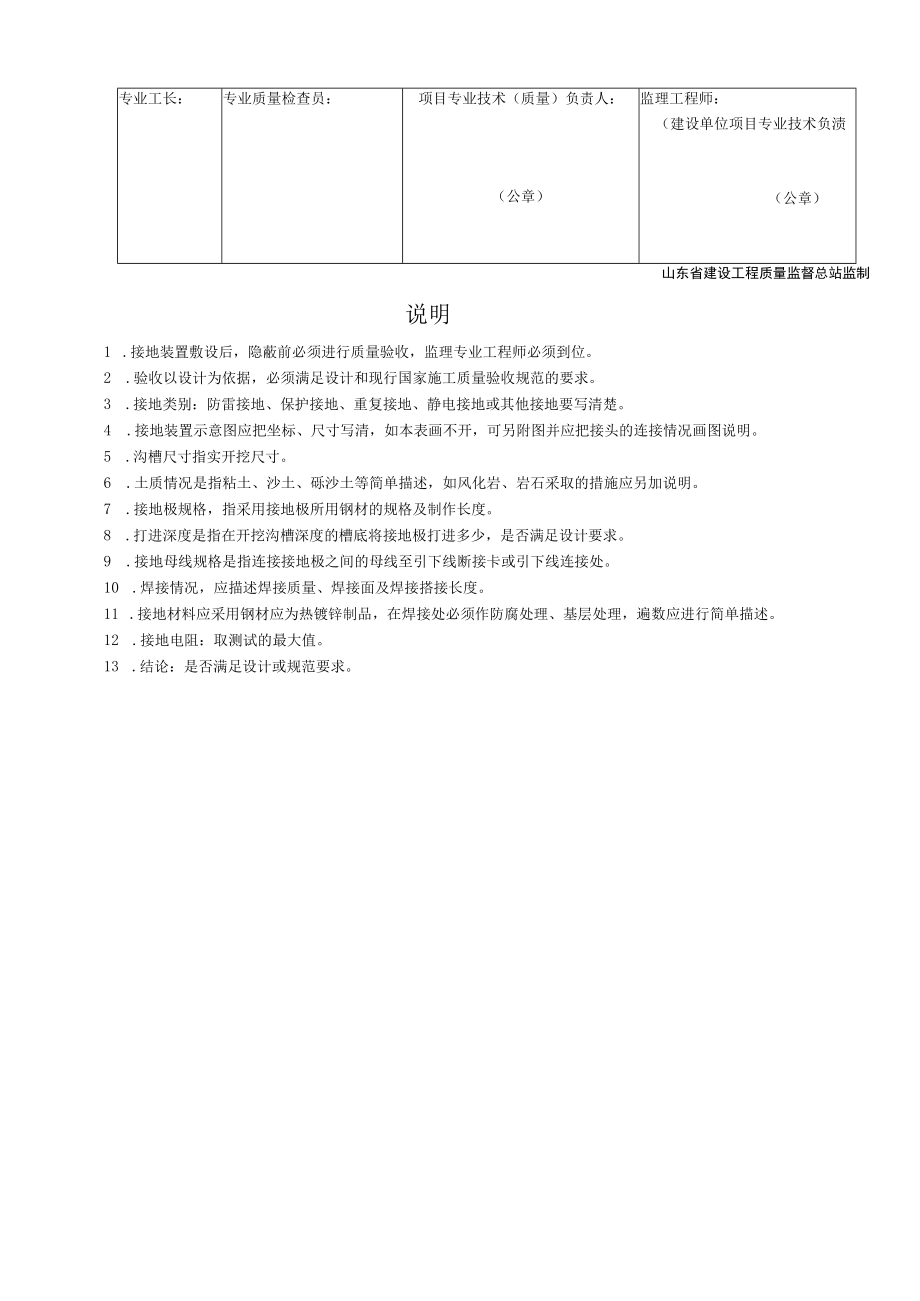

复件 鲁DQ—012电气接地装置隐蔽验收记录.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《复件 鲁DQ—012电气接地装置隐蔽验收记录.docx》由会员分享,可在线阅读,更多相关《复件 鲁DQ—012电气接地装置隐蔽验收记录.docx(3页珍藏版)》请在第壹文秘上搜索。

1、鲁DQ-012工程名称巨明工业园A#厂房施工单位烟台市德福建筑工程有限公司分项工程名称接地装置安装监理(建设)单位烟台开发区诚信建设监理公司天气情况晴验收日期2008.11.11接地类别防雷接地组数4设计要求10接地装置示意图绘制比例要适当,注明各组别编号及有关尺寸(mm)Fii沟槽尺寸1600mm800mm土质情况粘土接地极规格(mm)利用基础主筋接地打进深度(mm)接地母线规格镀锌扁钢40X4焊接情况符合设计要求防腐处理沥青漆两道接地电阻(取最大值)1.2Q验收结论满足设计要求和规范规定施工单位监理(建设)单位专业工长:专业质量检查员:项目专业技术(质量)负责人:(章)监理工程师:(建设单

2、位项目专业技术负责人)(章)鲁DQ-012工程名称万佳行老年公寓楼施工单位新时代建筑工程有限公司分项工程名称电气接地监理(建设)单位泰和监理公司天气情况晴验收日期2006.8.2接地类别组数设计要求1Q接地装置示意图绘制比例要适当,注明各组别编号及有关尺寸(mm)/lII避嵬弓跖缆C沟槽尺寸土质情况接地极规格(mm)利用基础主筋接地打进深度(mm)接地母线规格焊接情况良好防腐处理接地电阻(取最大值)IC验收结论合格施工单位监理(建设)单位专业工长:专业质量检查员:项目专业技术(质量)负责人:(公章)监理工程师:(建设单位项目专业技术负渍(公章)山东省建设工程质量监督总站监制说明1 .接地装置敷

3、设后,隐蔽前必须进行质量验收,监理专业工程师必须到位。2 .验收以设计为依据,必须满足设计和现行国家施工质量验收规范的要求。3 .接地类别:防雷接地、保护接地、重复接地、静电接地或其他接地要写清楚。4 .接地装置示意图应把坐标、尺寸写清,如本表画不开,可另附图并应把接头的连接情况画图说明。5 .沟槽尺寸指实开挖尺寸。6 .土质情况是指粘土、沙土、砾沙土等简单描述,如风化岩、岩石采取的措施应另加说明。7 .接地极规格,指采用接地极所用钢材的规格及制作长度。8 .打进深度是指在开挖沟槽深度的槽底将接地极打进多少,是否满足设计要求。9 .接地母线规格是指连接接地极之间的母线至引下线断接卡或引下线连接处。10 .焊接情况,应描述焊接质量、焊接面及焊接搭接长度。11 .接地材料应采用钢材应为热镀锌制品,在焊接处必须作防腐处理、基层处理,遍数应进行简单描述。12 .接地电阻:取测试的最大值。13 .结论:是否满足设计或规范要求。
