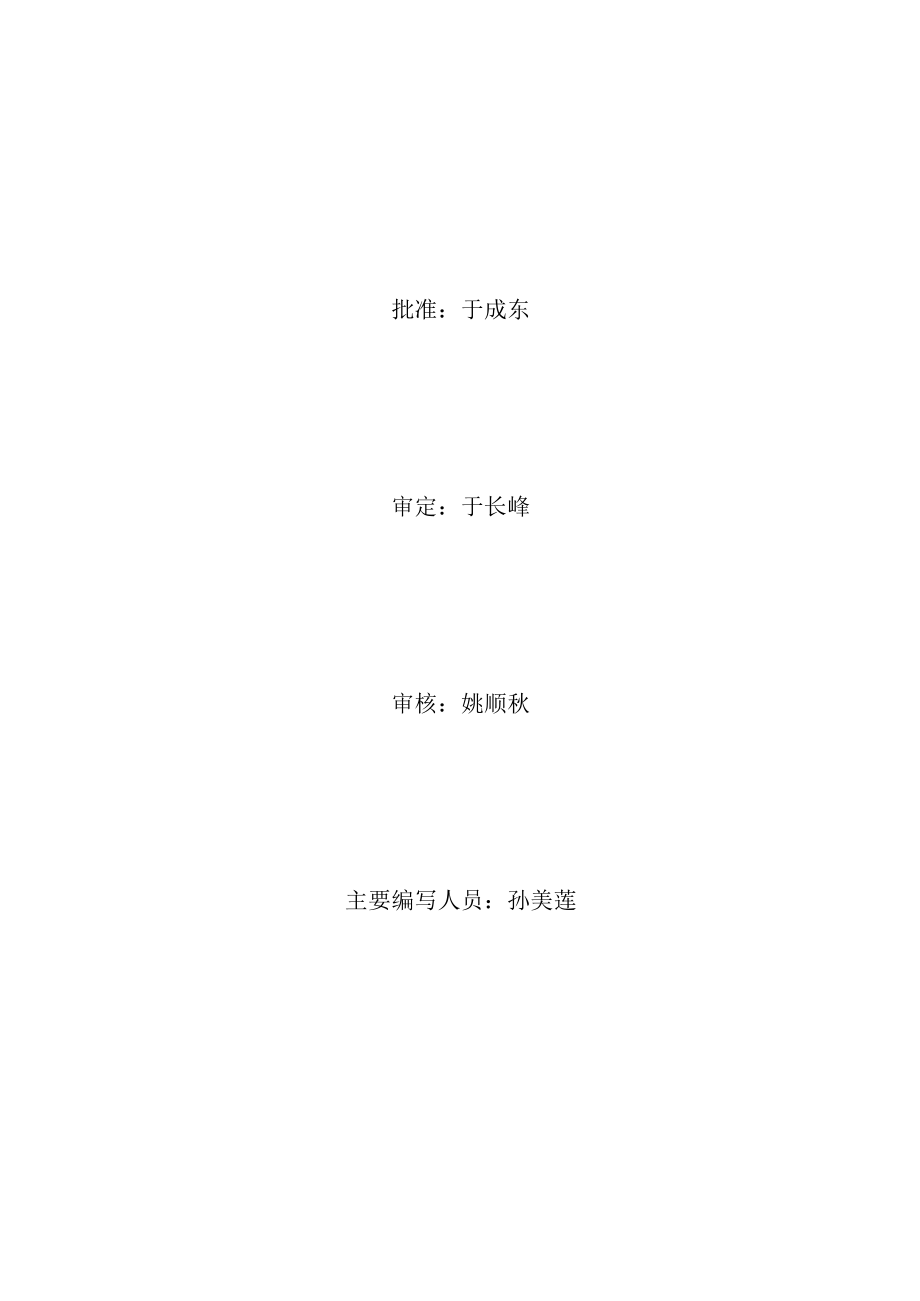

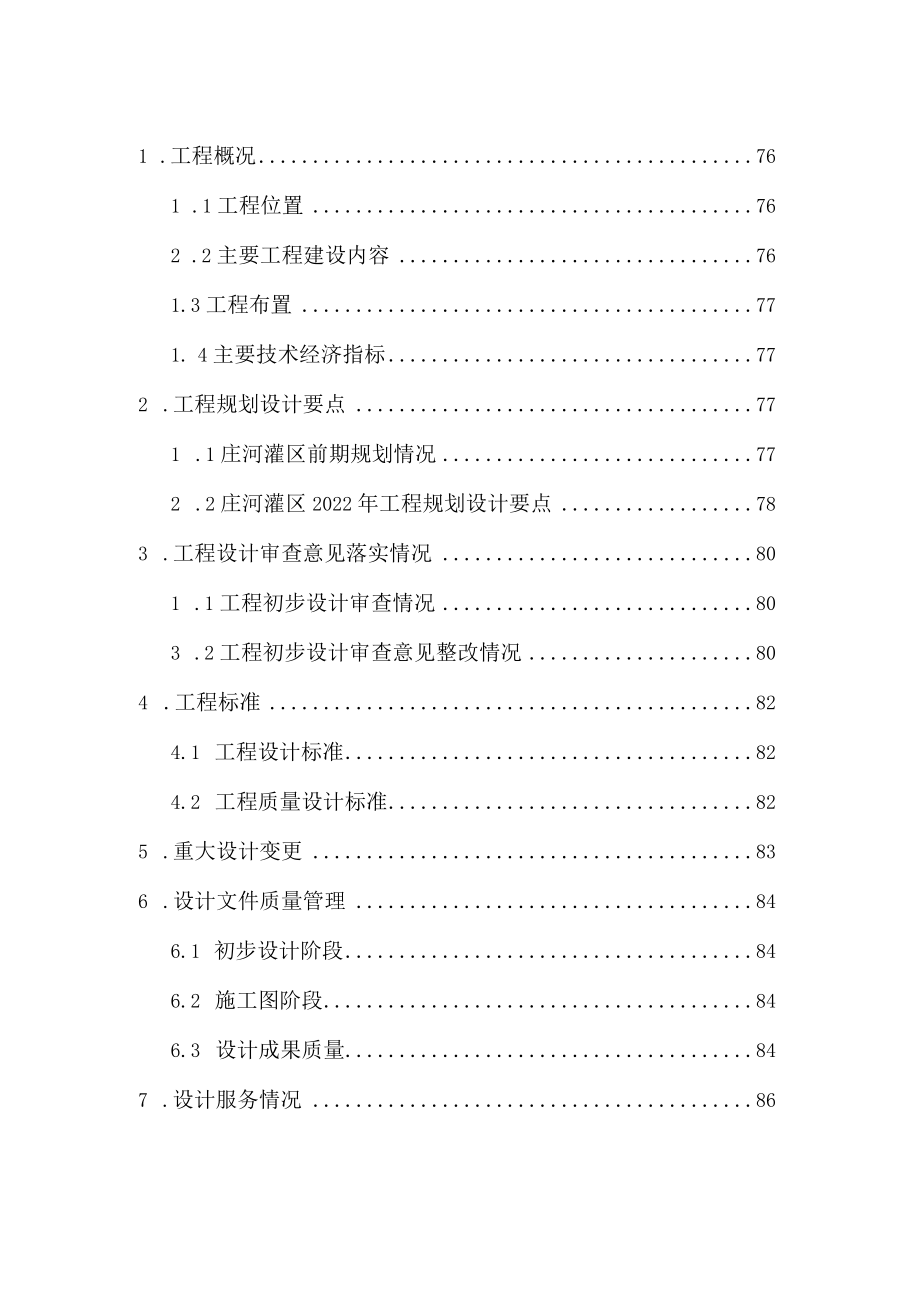

1、庄河灌区2022年度续建配套与节水改造工程设计工作报告庄河市水利建造勘测设计院二。一五年四月批准：于成东审定：于长峰审核：姚顺秋主要编写人员：孙美莲1 .工程概况761 .1工程位置762 .2主要工程建设内容761.3工程布置771. 4主要技术经济指标772 .工程规划设计要点771 .1庄河灌区前期规划情况772 .2庄河灌区2022年工程规划设计要点783 .工程设计审查意见落实情况801 .1工程初步设计审查情况803 .2工程初步设计审查意见整改情况804 .工程标准824.1 工程设计标准824.2 工程质量设计标准825 .重大设计变更836 .设计文件质量管理846.1 初步
2、设计阶段846.2 施工图阶段846.3 设计成果质量847 .设计服务情况867.1 优化设计867.2 设计图纸及技术文件供应867.3 实行设代制，参预施工过程的技术指导工作868 .工程评价879 .附件88附件1：设计机构设置和主要人员情况：89附件2：技术标准目录901.工程概况1.1 工程位置辽宁省大连市庄河灌区位于庄河市中南部丘陵平原区，由朱隈、英那河、转角楼、永记四个子灌区组成。灌区东西长约70km,南北宽约20km,覆盖15个乡镇，159个村。总土地面积1245.Ikm2,耕地面积78.21万亩。灌区主要由3座大型水库、1座中型水库、20座小型水库、19座塘坝、49座引水工
3、程、16座提灌站以及328眼独立机电井组成的多水源大型灌区，是蓄、引、灌相结合的灌区工程。灌区规划灌溉面积36.8万亩，1998年实际灌溉水田面积24.91万亩。庄河灌区2022年度续建配套与节水改造工程位于灌区东部栗子房境内，分别为永记水库东干渠和西干渠。1.2 主要工程建设内容庄河灌区2022年度续建配套与节水改造工程改造东、西干渠渠道总长度8499m,改造渠系建造物62座。具体内容如下：(1)永记东干渠防渗改造工程，桩号0+0007+099,总长7099m,改造渠系建造物60座。(2)永记西干渠防渗改造工程，桩号(8+5149+914),总长1400m，改造渠系建造物2座。1 .3工程布
4、置永记东、西干渠本年度改造段均为土渠，渠线走向较好，布置合理，本次改造工程基本沿原渠线走向布置渠道，局部裁弯取直。1.4主要技术经济指标庄河灌区2022年度续建配套与节水改造工程概算总投资1203.50万元，工程实施后，可改善水田灌溉面积1万亩，渠系水利用系数由0.5提高到0.6,年可节水200万m3,年可新增水稻产量96万公斤。2 .工程规划设计要点2.1 庄河灌区前期规划情况根据国家计委，水利部计农经1997932号文重点大型灌区续建配套项目建设管理办法.水利部水农1999459号文关于开展大型灌区续建配套与节水改造规划编制工作的通知，2000年5月由辽宁省水利水电勘测设计研究院组织编制完
5、成庄河灌区续建配套与节水改造规划报告。庄河灌区主要渠系有：总干渠2条，长6.68km,干渠19条，长210.9km,支渠323条，长454km；渠系建造物2703座。2001年水利部批复的庄河灌区主要规划指标为：规划灌溉保证率75%；规划灌溉面积36.8万亩；规划灌溉用水量2.58亿m3；续改建渠道长度272km；续改建渠系建造物426座；量水设施21座；灌溉试验站1个；续改建总投资44991万元；其中续改建骨干工程投资29437万元。2.2 庄河灌区2022年度续建配套与节水改造工程规划设计要点庄河灌区2022年度续改建工程有永记东干渠0+0007+099,永记西干渠8519914两段，这两
6、段渠道均为土渠，普遍存在着滑坡、坍塌等问题，用水高峰期，灌溉水漫顶毁坝现象时有发生，水资源跑、冒、滴、漏较重，渠系建造物标准偏低，老化破损严重，大大降低了渠道的供水能力，对农业生产影响较大。本年度灌区工程改造，主要解决渠道渗漏严重，坝坡失稳，供水能力不足，渠系建造物坏损严重等问题。针对这些问题，设计中主要采取如下几种措施：(1)改造渠道过流断面全部采用防渗衬砌改造措施。结合当地建材资源、防渗效果、地下水、冻胀破坏、挡土固渠等因素。永记东干渠0+0003+538为填方渠段，地下水位较低，冻胀破坏较轻，采用钢筋碎板衬砌；3+5387+099段为挖方渠道，地下水位高，冻胀破坏严重，为解决冻胀破坏及挡
7、土固渠问题，本段采用浆砌石衬砌结构型式，同时渠道侧墙底脚采用磴及渠底铺设砂垫层等措施降低冻胀破坏影响。永记西干渠改造段采用浆砌石衬砌。(2)渠系建造物工程。原渠道上部车桥大部份采用石条盖板，倒虹吸洞身为浆砌石墙体，上部大部份为石条盖板并勾缝，渡槽碎剥蚀脱落严重。本次设计中，在满足防洪能力的前提下，对车桥、倒虹吸、渡槽等重要建造物均采用钢筋碎结构型式。庄河灌区2022年度续建配套与节水改造工程特性表序号改造段桩号长度(m)渠首以下控制灌溉面积(万亩)渠首设计流量(m3s)衬砌结构型式1永记东干渠0+0007+09970991.23.690+0003+538段为钢筋碎板衬砌；3+5387+099段
8、为浆砌石衬砌2永记西干渠8+5149+91414000.82.46浆砌石衬砌3 .工程设计审查意见落实情况3.1 工程初步设计审查情况2022年7月24日，大连市水务在庄河市组织召开了庄河灌区2022年度续建配套与节水改造工程初步设计报告评审会。参加会议的有：大连市发改委、大连市水务局、庄河市发展和改革局、庄河市水务局等单位及有关专家，会前查勘了工程现场，会中听取了设计单位汇报，预会专家对该项目初步设计进行了认真评审。专家组经充分讨论，基本允许庄河灌区2022年度续建配套与节水改造工程初步设计报告及初设图纸内容，同时在专家评审意见中提出了要求和建议。3.2工程初步设计审查意见整改情况在本工程初
9、步设计专家审查意见中提出如下要求和建议：(D建议进一步复核交叉建造物的设计条件，合理确定建造物规模。(2)完善渠道纵断面设计，补充渠道渠顶线，地面线，分水口及渠系建造物位置。(3)施工图阶段细化施工组织设计，补充施工场地布置内容。根据专家审查意见，我院组织有关设计人员逐条进行补充修改。具体整改措施如下：(1)渠系建造物工程补充详细的防洪能力，过流能力及结构计算内容，对建造物规模进行重新复核及修改。(2)渠道纵断面中补充了渠顶线、地面线、分水口高程与位置及渠系建造物位置。(3)施工图中对施工便道、排水、围堰等暂时工程进行细化设计，并对施工场地布置进行了细化。4.工程标准4.1 工程设计标准依据灌
10、溉与排水工程设计规范GB50288-99规定，当灌溉流量Q5m3s时，渠道工程级别为V级，渠系建造物级别为5级，渠道及渠系建造物防洪标准为10年一遇。4.2 工程质量设计标准根据砌体工程设计规范、水工钢筋碎结构设计规范等规定，设计中主体工程质量指标如下：(1)钢筋碎板衬砌渠道的碎强度等级为村C；20(2)浆砌石衬砌工程的砌筑砂浆强度等级为M；7.5(3)车桥桥面板碎强度等级为C,渡槽槽身碎强度等级为255 .重大设计变更由于本工程设计前期资料采集及设计工作较为细致，施工过程中的工程建设内容与批准的初步设计内容之间基本一致，无重大设计变更。6 .设计文件质量管理6.1 初步设计阶段本阶段实行项目
11、负责，主任工程师负责，院总工程师负责把关的三级管理制度，设计成果经校对、复核后，由主任工程师审核，院总工程师审定，方为正式成果出院。在重大技术问题及设计方案的选定上，必须由项目负责人会同有关人员向院领导、总工程师及有关技术负责人进行汇报，经集体讨论后，由院总工程师确定实施方案。本工程根据院全面质量管理要求建立了完整、详尽的质量管理档案，设计深度满足相关国家和行业标准要求。6.2 施工图阶段施工图阶段的设计工作，以相关规范为依据，并严格按照批准的初步设计文件要求，对初步设计图纸进行了补充、完善。实行设计、校对、审核管理制度，最终完成施工图设计图纸。6. 3设计成果质量本工程设计成果经实施后，院内
12、评定认为：(1)初步设计阶段设计方案论述清晰、合理。(2)施工图阶段，图面符合国家有关标准，图纸内容表达清楚，技术文件提交完整。(3)设计文件满足国家或者行业标准，设计过程中均按IS09000质量认证管理体系实施，无因设计造成的返工和质量问题。7,设计服务情况7.1 优化设计为了保证庄河灌区2022年度续建配套与节水改造工程顺利进行，确保2022年农业灌溉不受影响，在时间紧、任务重的情况下，我院在工程设计中始终贯彻“最佳的设计方案、最优的设计质量、最快的设计周期、最好的设计服务”这一宗旨，坚持实事求是的科学态度，本着精益求精、方案最优、投资最省的设计理念，选派精干的设计人员，投入到本工程的设计
13、工作中。7.2 设计图纸及技术文件供应在工程招投标及施工阶段，我院对招投标图纸、施工图等均能按时提供，满足建设单位和施工单位要求，未发生因图纸、技术文件提供不及时而影响施工进度现象。7.3 实行设代制，参预施工过程的技术指导工作在本工程实施中我院采取不定期派出设计代表和有关技术人员深入现场进行技术交底，发现问题现场解决，在整个工程施工过程中，我院与建设单位、施工单位密切协作，做好技术指导工作，从技术上保证了工程的顺利实施。8.工程评价本工程实施过程中，经建设单位，设计单位，监理单位，施工单位的通力合作，使工程得以顺利圆满完成。设计部门认为，本工程达到设计要求。9.附件(1)设计机构设置和主要人
