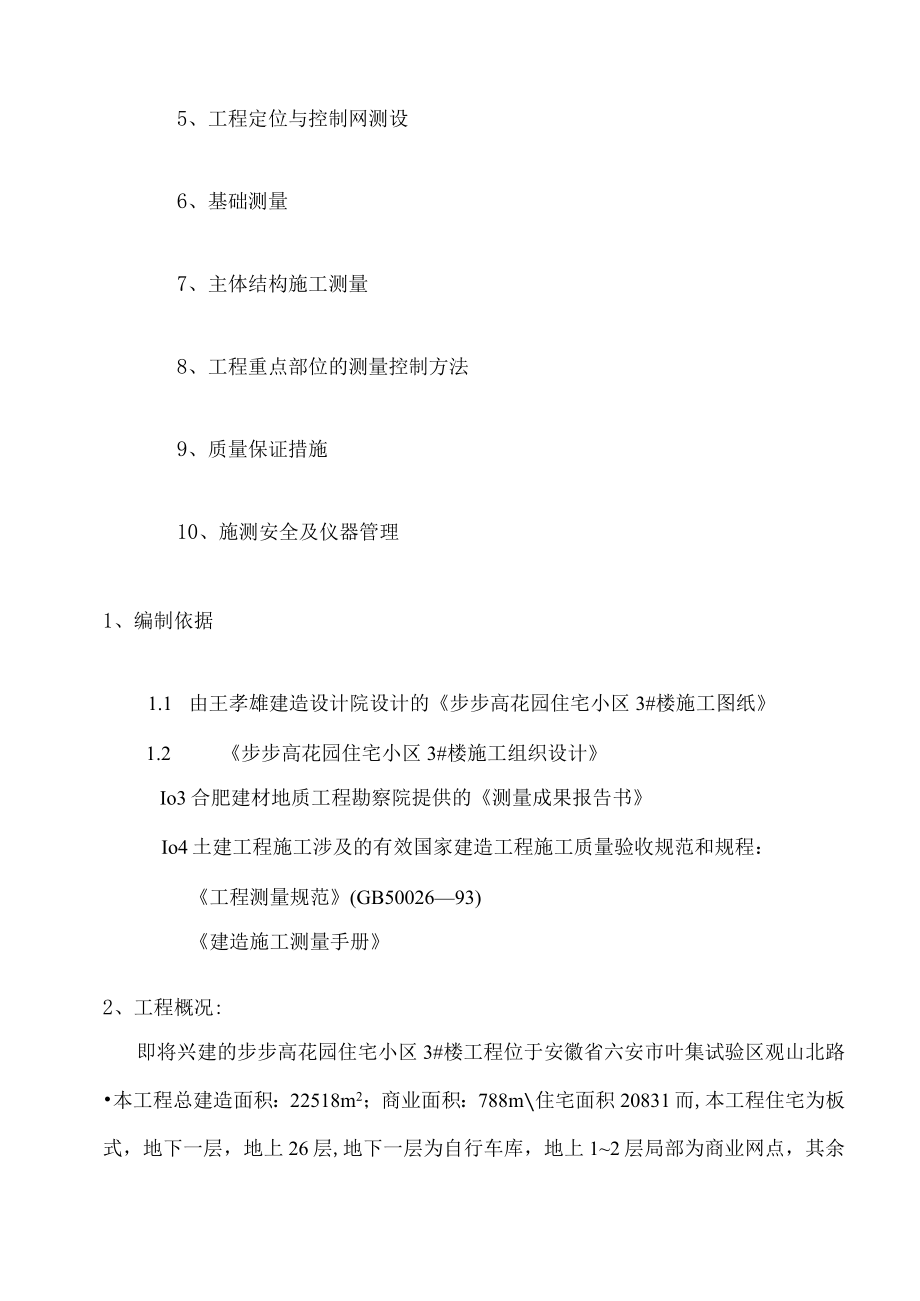

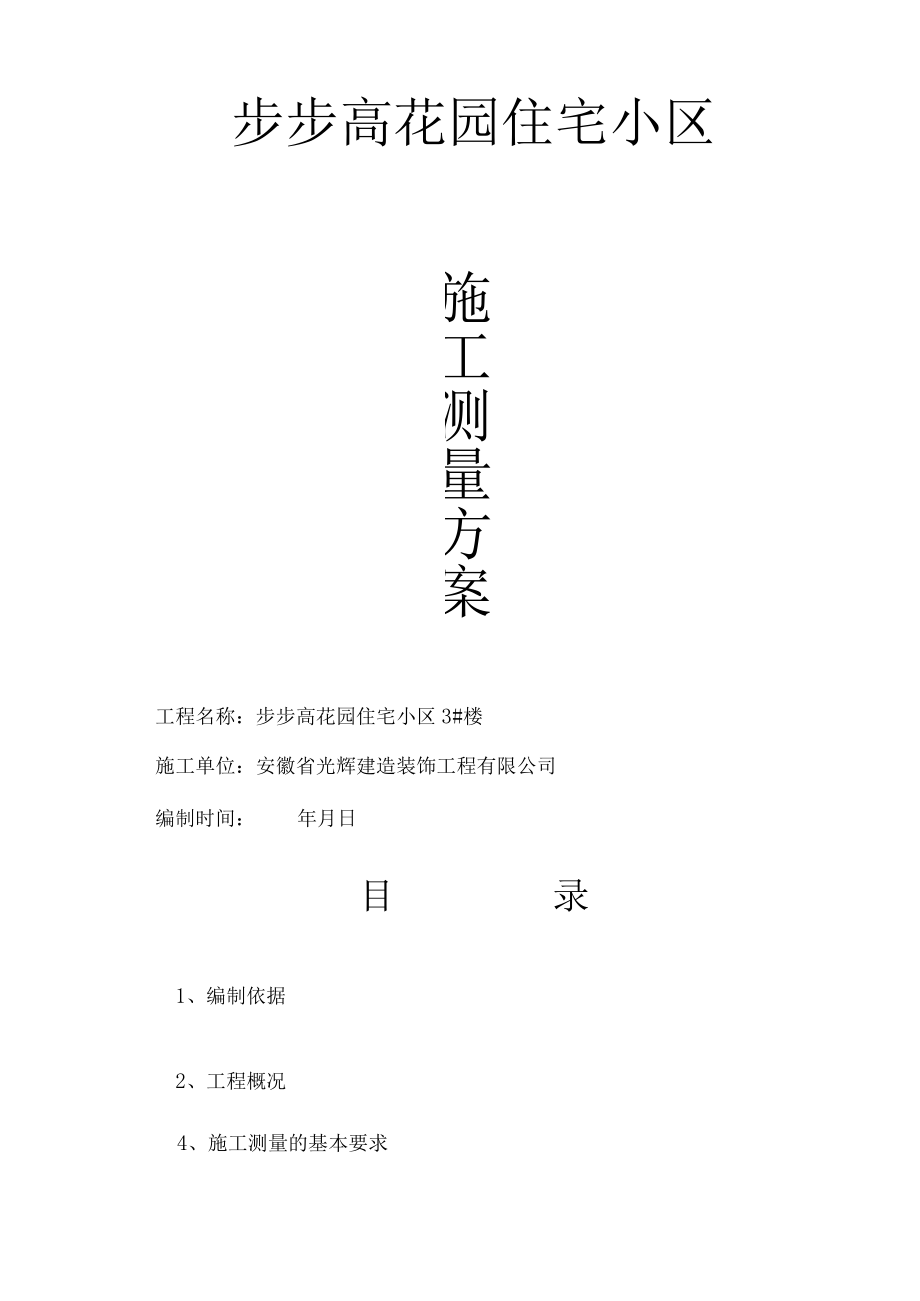

1、步步高花园住宅小区施工测量方案工程名称：步步高花园住宅小区3#楼施工单位：安徽省光辉建造装饰工程有限公司编制时间：年月日目录1、编制依据2、工程概况4、施工测量的基本要求5、工程定位与控制网测设6、基础测量7、主体结构施工测量8、工程重点部位的测量控制方法9、质量保证措施10、施测安全及仪器管理1、编制依据1.1 由王孝雄建造设计院设计的步步高花园住宅小区3#楼施工图纸1.2 步步高花园住宅小区3#楼施工组织设计Io3合肥建材地质工程勘察院提供的测量成果报告书Io4土建工程施工涉及的有效国家建造工程施工质量验收规范和规程：工程测量规范(GB5002693)建造施工测量手册2、工程概况:即将兴建

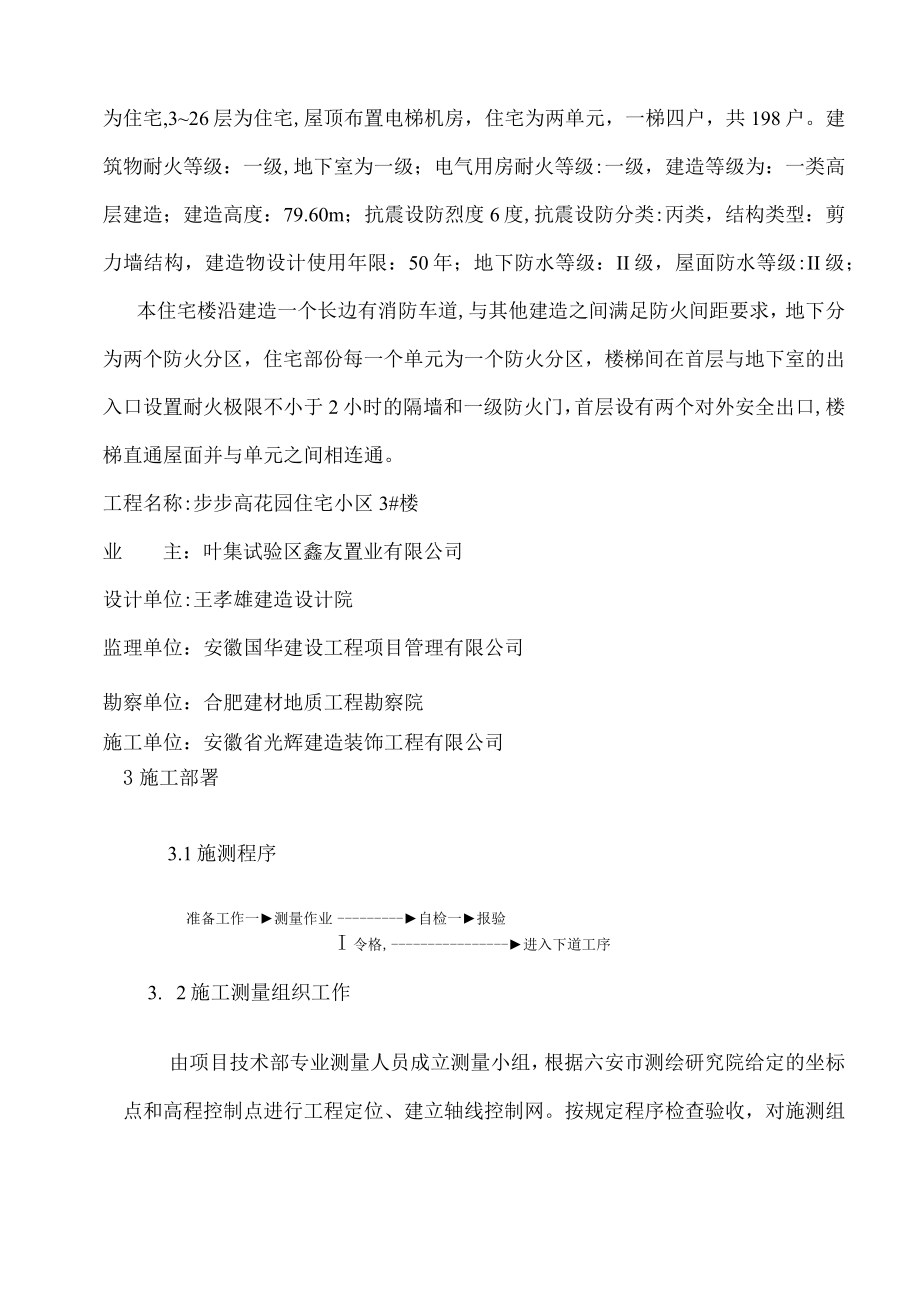

2、的步步高花园住宅小区3#楼工程位于安徽省六安市叶集试验区观山北路本工程总建造面积：22518m2；商业面积：788m住宅面积20831而,本工程住宅为板式，地下一层，地上26层,地下一层为自行车库，地上12层局部为商业网点，其余为住宅,326层为住宅,屋顶布置电梯机房，住宅为两单元，一梯四户，共198户。建筑物耐火等级：一级,地下室为一级；电气用房耐火等级:一级，建造等级为：一类高层建造；建造高度：79.60m；抗震设防烈度6度,抗震设防分类:丙类，结构类型：剪力墙结构，建造物设计使用年限：50年；地下防水等级：II级，屋面防水等级:II级；本住宅楼沿建造一个长边有消防车道,与其他建造之间满足
3、防火间距要求，地下分为两个防火分区，住宅部份每一个单元为一个防火分区，楼梯间在首层与地下室的出入口设置耐火极限不小于2小时的隔墙和一级防火门，首层设有两个对外安全出口,楼梯直通屋面并与单元之间相连通。工程名称:步步高花园住宅小区3#楼业主：叶集试验区鑫友置业有限公司设计单位:王孝雄建造设计院监理单位：安徽国华建设工程项目管理有限公司勘察单位：合肥建材地质工程勘察院施工单位：安徽省光辉建造装饰工程有限公司3施工部署3.1施测程序准备工作一测量作业自检一报验I令格,进入下道工序3. 2施工测量组织工作由项目技术部专业测量人员成立测量小组，根据六安市测绘研究院给定的坐标点和高程控制点进行工程定位、建
4、立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工,所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4施工测量的基本要求4.1施测原则4ok1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4。1.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4。L4测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下，力争做到省工省时省费用。4. Io5明确为工程服务，按图施工，质量第一的宗旨.密切配合
5、施工，发扬团结协作、实事求是、认真负责的工作作风。402准备工作4.2o1全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建造物的位置及座标,其次了解现场测量座标与建造物的关系，水准点的位置和高程以及首层0.000的绝对标高。在了解总图后认真学习建造施工图，及时校对建造物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据,在熟悉图纸时，着重掌握轴线的尺寸、层高,对照基础，楼层平面，建造、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在.4o2.2测量仪器的选用。测量中所用的仪器和钢尺等器具，根
6、据有关规定，送具有北京市仪器校验资质的检测厂家进行校验,检验合格后方可投入使用。现场测量仪器一览表序号器具名称型号单位数量1经纬仪W2台12水准仪DS3台13钢尺50m把24钢尺30m把25盒尺5m把56对讲机个37墨斗只2894o3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点及工程测量规范，此工程设置精度等级为二级，测角中误差20秒,边长相对误差1/5000。5、工程定位与控制网测设5.1 工程定位根据六安市测绘规化部门提供的定位桩、红线桩和水准点，按照所计算的建造物主轴线座标点进行轴线定位。5.2
7、 平面控制网测设5.2.1平面控制网布设原则5. 2.1.1平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。5o201.2平面控制网的坐标系统与工程设计所采用的坐标系统想一致.布设呈矩形。5.20 L3布设平面控制网首先根据设计总平面图、现场施工平面布置图。5.21 1.4选点应在通视条件良好、安全、易保护的地方。5o2o1.5桩位必须用险保护，需要时用钢管进行围护，并用红油漆作好标记.5o2.2建造平面控制网的布设见附图5。2.2.2主控轴线定位时，均布置引线，（见附图）。墙上、地面引线均用红三角标出,清晰明了。施测完成后报监理、建设单位确认后，加以妥善保护。按照工程测量
8、规范要求，定位桩的精度要符合下表要求：等级测角中误差（）边长丈量相对中误差一级71/300005.2o2.3桩位必须用碎保护，砌砖维护，并用红油漆作好测量标记（详见下图：轴线、高程点控制桩埋设示意图）。5.2.2.4控制线随结构逐层弹在外墙上,用以检查复核楼层放线。503高程控制网的布设5o3.1高程控制网的布设原则5o3.U1为保证建造物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件.5.3.I02为保证建造物竖向施工的精度要求，根据室内地坪土0.000相对于绝对高程56.600米，在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路
9、线。沉降观测点详见附图。5.3o2高程控制网的等级及技术要求5o3.2.1高程控制网的精度，不低于三等水准的精度。5o3o2.2桩的方式埋设，并妥善加以保护。5. 3.2o3引测的水准控制点，需经复测合格后方可使用。5.3o2.4高程控制网技术要求高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表:等级高差全中误差(mmkm)路线长度(km)与已知点联测次数附合或者环线次数平地闭合差(Mn)三等650往返各一次125.3o3水准点的埋设及观测技术要求5o3o3.1水准点的埋设水准点选取在土质坚硬，便于长期保存和使用方便的地方.墙水准点应选设在稳定的建造物上，点位应位于便于寻觅、保存和引
10、测.5o3o3o2水准观测的技术要求见下表：等级水准仪型号先后长度(M)先后视距较差(m)先后视距积累差(m)视线离地面最低高度(m)基辅分划读数差(mm)基辅分划所测高差之差三级DS37525Oo32。03o06、基础测量6o1基础平面轴线投测方法6.1.1 将经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志，将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条,以此作角度、距离的校核.一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线.在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mmo6oIo2在垫层上进行基础定位放
11、线前，以建造物平面控制线为准,校测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各主控线，投测允许误差2mm.6oI03垫层上建造物轮廓轴线投测闭合，经校测合格后,用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必须在相应边角，用红油漆以三角形式标注清晰.6. 1.4轴线允许偏差如下：L30m允许偏差土5mm30(L60m允许偏差土IOmm60L90m允许偏差土15mm90L允许偏差士20mm轴线的对角线尺寸，允许误差为边长误差的72倍,外廓轴线夹角的允许误差为16.2+0.000以下部份标高控制6。2.1高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联
12、测确认无误后，方可向基坑内引测所需的标高.6.2o20.000以下标的传递施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据,进行槽底抄平。并作相互校核,校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，根据基坑情况,在基坑内将其引测至基槽外围砖胎模内侧壁，并标明绝对高程和相对标高，便于施工中使用。墙、柱拆模后，应在墙柱立面抄测出建造一米线。一米线相对于每层设计标高而定。6.2o3标高校测与精度要求每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应该联测校核,测量偏差不应超过3mm。6.2。4土方开挖测量方法6.2o4o1基
13、坑开挖由西向东推进，高程分两次传递，在距槽底设计标高Io5米的边坡上钉钢筋头，架设水准仪，随时校核槽底标r6o2o4.2开挖到槽底标高30cm处，在基坑边错误!轴1.0米控制线处架设经纬仪，向基坑投测主控线，在木桩上钉铁钉,确定控制点,并用小白线拉通。然后，在基坑边轴1。0米控制线处架设经纬仪，以同样方法确定主控线.当纵横主控线投测交叉后，检查距槽边尺寸，确定槽宽，修整槽边.随挖土进度挨次放出各主控线，并放出细部集水坑、消防水池等开挖边线。7、主体结构施工测量7.1 平面控制网的测设7o1.1-1.5米至-0.05米墙体混凝土浇筑完毕后，根据场地平面控制网,校测建造物轴线控制桩后,使用经纬仪将
