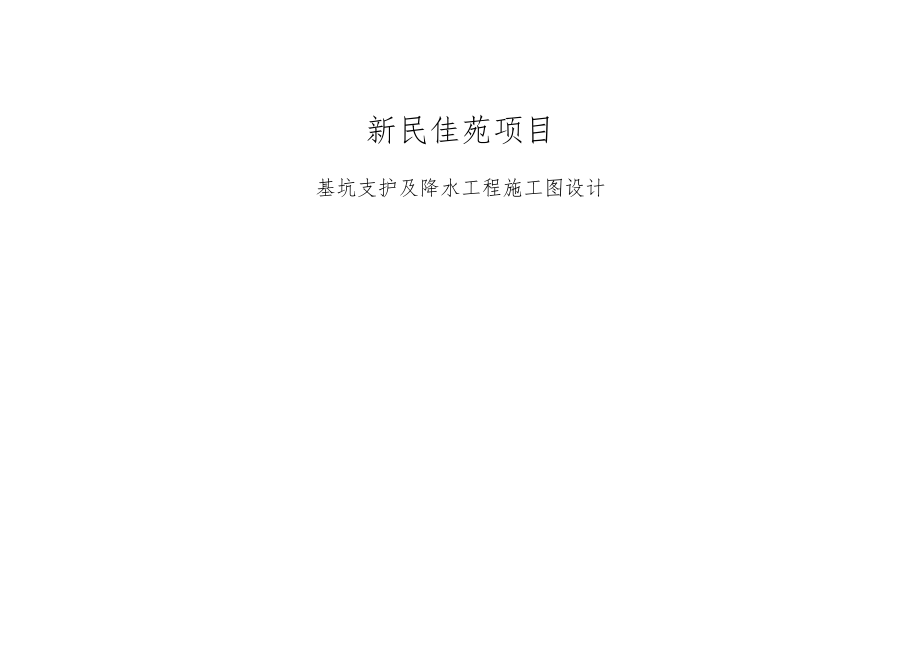

《新民佳苑项目--基坑支护及降水工程施工图设计.docx》由会员分享，可在线阅读，更多相关《新民佳苑项目--基坑支护及降水工程施工图设计.docx（23页珍藏版）》请在第壹文秘上搜索。

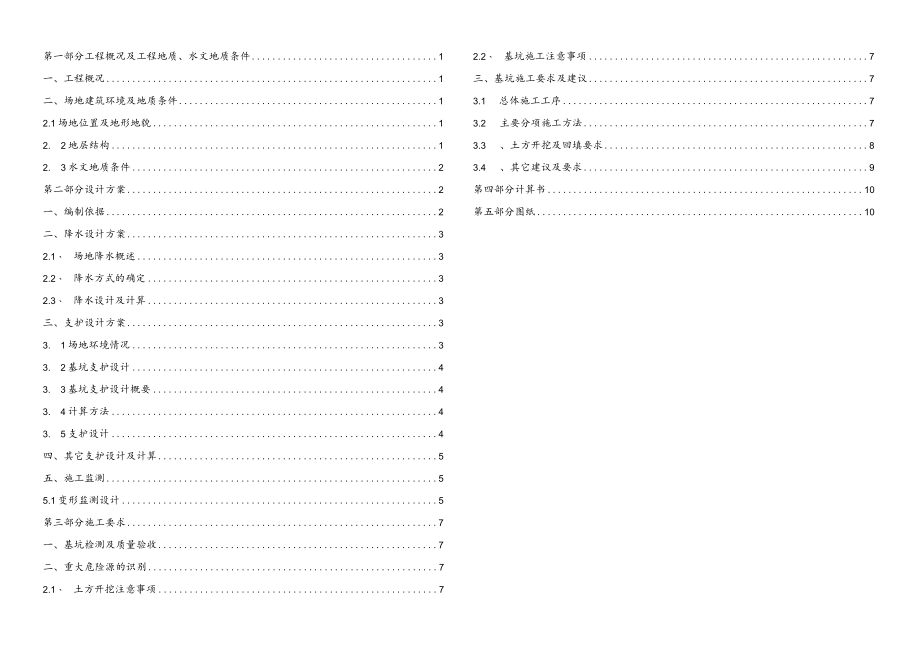

1、新民佳苑项目基坑支护及降水工程施工图设计第一部分工程概况及工程地质、水文地质条件1一、工程概况1二、场地建筑环境及地质条件12.1场地位置及地形地貌12. 2地层结构12. 3水文地质条件2第二部分设计方案2一、编制依据2二、降水设计方案32.1、 场地降水概述32.2、 降水方式的确定32.3、 降水设计及计算3三、支护设计方案33. 1场地环境情况33. 2基坑支护设计43. 3基坑支护设计概要43. 4计算方法43. 5支护设计4四、其它支护设计及计算5五、施工监测55.1变形监测设计5第三部分施工要求7一、基坑检测及质量验收7二、重大危险源的识别72.1、 土方开挖注意事项72.2、

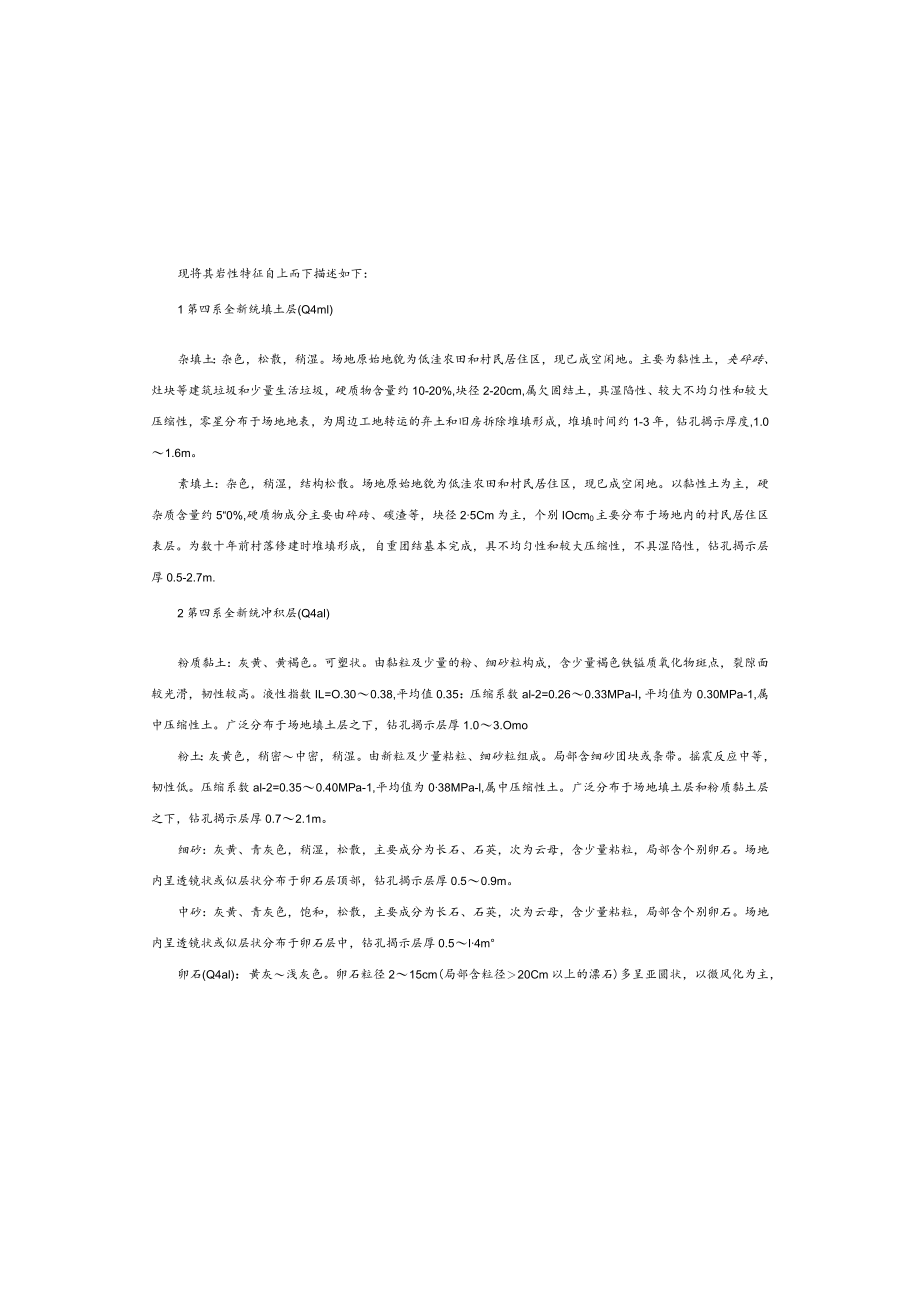

2、基坑施工注意事项7三、基坑施工要求及建议73.1 总体施工工序73.2 主要分项施工方法73.3 、土方开挖及回填要求83.4 、其它建议及要求9第四部分计算书10第五部分图纸10现将其岩性特征自上而下描述如下：1第四系全新统填土层(Q4ml)杂填土：杂色，松散，稍湿。场地原始地貌为低洼农田和村民居住区，现已成空闲地。主要为黏性土，夹碎砖、灶块等建筑垃圾和少量生活垃圾，硬质物含量约10-20%,块径2-20cm,属欠固结土，具湿陷性、较大不均匀性和较大压缩性，零星分布于场地地表，为周边工地转运的弃土和旧房拆除堆填形成，堆填时间约1-3年，钻孔揭示厚度,1.01.6m。素填土：杂色，稍湿，结构松
3、散。场地原始地貌为低洼农田和村民居住区，现巳成空闲地。以黏性土为主，硬杂质含量约5“0%,硬质物成分主要由碎砖、碳渣等，块径25Cm为主，个别IOcm0主要分布于场地内的村民居住区表层。为数十年前村落修建时堆填形成，自重团结基本完成，具不均匀性和较大压缩性，不具湿陷性，钻孔揭示层厚0.5-2.7m.2第四系全新统冲积层(Q4al)粉质黏土：灰黄、黄褐色。可塑状。由黏粒及少量的粉、细砂粒构成，含少量褐色铁镒质氧化物斑点，裂隙面较光滑，韧性较高。液性指数IL=O.300.38,平均值0.35：压缩系数al-2=0.260.33MPa-I,平均值为0.30MPa-1,属中压缩性土。广泛分布于场地填土
4、层之下，钻孔揭示层厚1.03.Omo粉土：灰黄色，稍密中密，稍湿。由新粒及少量粘粒、细砂粒组成。局部含细砂团块或条带。摇震反应中等，韧性低。压缩系数al-2=0.350.40MPa-1,平均值为038MPa-l,属中压缩性土。广泛分布于场地填土层和粉质黏土层之下，钻孔揭示层厚0.72.1m。细砂：灰黄、青灰色，稍湿，松散，主要成分为长石、石英，次为云母，含少量粘粒，局部含个别卵石。场地内呈透镜状或似层状分布于卵石层顶部，钻孔揭示层厚0.50.9m。中砂：灰黄、青灰色，饱和，松散，主要成分为长石、石英，次为云母，含少量粘粒，局部含个别卵石。场地内呈透镜状或似层状分布于卵石层中，钻孔揭示层厚0.5
5、l4m卵石(Q4al)：黄灰浅灰色。卵石粒径215cm(局部含粒径20Cm以上的漂石)多呈亚圆状，以微风化为主，极个别处于中等强风化状态，其含量50%。卵石成分以石英岩、闪长岩、花岗岩为主，含少许脉石英等。填充物以粘性土、细、中砂为主，局部含少量粘粒、粉粒及砾石第一部分工程概况及工程地质、水文地质条件一、工程概况实业有限公司，在新民社区大成街西侧拟建新民佳苑项目，拟建项目规划净用地面积约1.84万平方米，规划总建筑面积约7.6万平方米，由1栋地上25层地下1层、2栋地上24层地下2层的高层住宅、1栋地上22层地下1层的高层住宅和1栋地上3层、地下2层(局部地下1层)的商业用房及2层地下室和1层
6、地下室组成。组成，委托我公司对拟建项目进行岩土工程专项设计工作(基坑支护及降水专项设计)。各拟建筑物情况如下表：按速物名称结杓美整层数(F)高度n)室外地面标高(m)定内0.00标高(B)基础形式基础底面标高(m)预估柱荷载或单位荷栽1*幡勇力墙25/-276.75512.70513.00按板502.15430Kpa2#楼剪力墙24/-173.75512.70513.00筏收506.25400Kpa3#楼到力墙24/-173.75512.70513.00技扳502.55400KPIl他楼西力墙22/-167.75512.70513.00按板506.35370Kpa冏业板系3/-117.1512
7、.70513.00拽本+抗水板506.901100kN/柱商业梃契3/-217.1512.70513.00挖基中抗水板503.205000kN/柱蛇地下室框架-1512.70513.00技基+抗水板506.902000kN/柱免地下室梃雯-2512.70513.00拽基+抗水板503.203000kN/柱二、场地建筑环境及地质条件2.1场地位置及地形地貌拟建工程场地位于成都市新都区军屯镇新民社区境内，大成街西侧、新民街南侧，交通条件十分便利。场地现状主要为空地。拟建场地红线西侧外16m为香城润苑小区；红线南侧外2-5m为灌溉沟，灌溉沟南侧为农田和民房；红线东侧紧邻2-3层居民自建民房；红线北侧
8、紧邻2-3层居民自建民房，场地地势较为平坦。场地内标高约为511.21513.57m,相对高差约2.36m。拟建场地地貌单元属岷江水系青白江一级阶地。22地层结枸据现场勘探资料，构成场地的地层自上而下依次为：第四系全新统康土层(Q4ml)、第四系全新统冲积层(Q4al)和白垩系上统灌口组(K2g)棕红色砂质泥岩基底。层和卵石层中，稳定水位约在地表下1.7-4.Om,标高约在509.5m。本区地下水位年变幅2.02.5m左右。据调查场地地下水最高地下水位应在511.50m,含水层渗透系数(K)取卵石层30md.第二部分设计方案一、编制依据(1)新民佳苑项目总平面图(甲供)；(2)新民佳苑项目岩土
9、工程勘察报告(详细勘测)(2022.11)(3)建筑与市政地基基础通用规范(GB55OO3-2O21)(4)建筑基坑支护技术规程(JGJ120-2012)；(5)岩土锚杆与喷射混凝土支护技术规范(GB50086-2015)；(6)建筑地基基础工程施工质量验收标准(GB50202-2018)；(7)建筑与市政工程地下水控制技术规范(JGJ/T111-2016)；(8)管井技术规范(GB502962014)；(9)建筑工程施工质量验收统一标准(GB503002013);(10)建筑边坡工程技术规范(GB50330-2013)；(Il)建筑基坑工程监测技术标准(GB50497-20I9)(12)成都
10、地区基坑工程安全技术规范(DB5r5072-2011)(13)成都市建筑工程深基坑施工管理办法成建委发2009494号；(14)危险性较大的分部分项工程安全管理规定(住建部37号令)(15)关于印发四川省危险性较大的分部分项工程安全管理规定实施细则的通知(川建行规(2018)3号)等（上部卵石层（卵石层顶面下l-3m）范围内多以粘土充填为主，下部多以细砂、中砂充填为主），总含量V50%。稍湿饱和。卵石层中偶夹有少许中砂和黏土夹薄层。据区域地层资料，本区基岩（白垩系砂泥岩）以上卵石层厚度约30-40m0在勘察控制卵石层的厚度范围内，根据卵石与填充物彼此间成份、粒径大小、含量多少、分布特征及超重型
11、（N120）动力触探测试结果等，按其密实度又将卵石层分为四个亚层：a松散卵石（N1204）：卵石含量5O55%,粒径多为28cm,排列混乱，彼此不接触，钻进容易。在场地内分布不连续，呈透镜状分布于卵石层顶部或卵石层中。b稍密卵石（4VN120W7）：卵石含量5560%,粒径多为310cm,排列较混乱，一般不接触，钻进较容易。多呈透镜状分布于卵石层的上、中部。C中密卵石（710）：卵石含量70%,粒径多为615cm（偶见20Cm的漂石），交错排列，彼此间接触，钻进困难。多呈似层状（透镜状）、层状分布于卵石层中、下部。纵观整个场地，卵石层分布连续稳定，其顶部起伏较小。部分地段卵石层上部以松散及稍密
12、状为主,局部夹中砂透镜体；中、下部多呈中密及密实状。勘探未见卵石层底。23水文地质条件2.3.1场地地表水场地内的地表水主要为场地南侧红线约2-5m处的灌溉沟中的流水。灌溉沟为人工灌溉渠，浆砌预制碎块护坡，舲封底，上口宽约3.0m,下口宽约2.5m,深约L5m,主要由上游灌溉渠来水和雨水补给。地表水与地下水存在一定的水力联系。据调查走访，该灌就沟历史最高洪水位约为511.5Om（准确水位应以新都区水务局提供的数据为准）。2.3.2场地地下水场地内存在的地下水主要为赋存于砂层、卵石层中的孔隙承压水。赋存于含水层（砂层、卵石层）中的孔隙潜水为该场地内的主要地下水，主要由大气降水及地表水和周边含水层
13、补给，经地下径流及地面蒸发排泄。勘察时为丰水期，实测的初见水位在砂现场施工时，如管井位置与施工布置存在相互冲突必须调整位置时，可根据实际情况进行调整，但井距不应大于设计值，井位不应设置在地质条件差、距离基坑开挖上口线小于1.0m,距离建筑物及构造物较近等不利地段。因地下水存在差异性，施工时可能处于雨季（汛期），基坑周边存在河道及周边地下管网存在渗漏等因素，导致实际降水过程中降水困难，建议采取如下措施：配置大功率发电机及一定数量的大功率水泵（大于设计水泵），降水困难时进行更换。集水明排，在基坑开挖深度较深处设置集水井。补设降水井，在基坑降水困难的地段基坑边补充降水井或在基坑内部补设降水井（必要时
