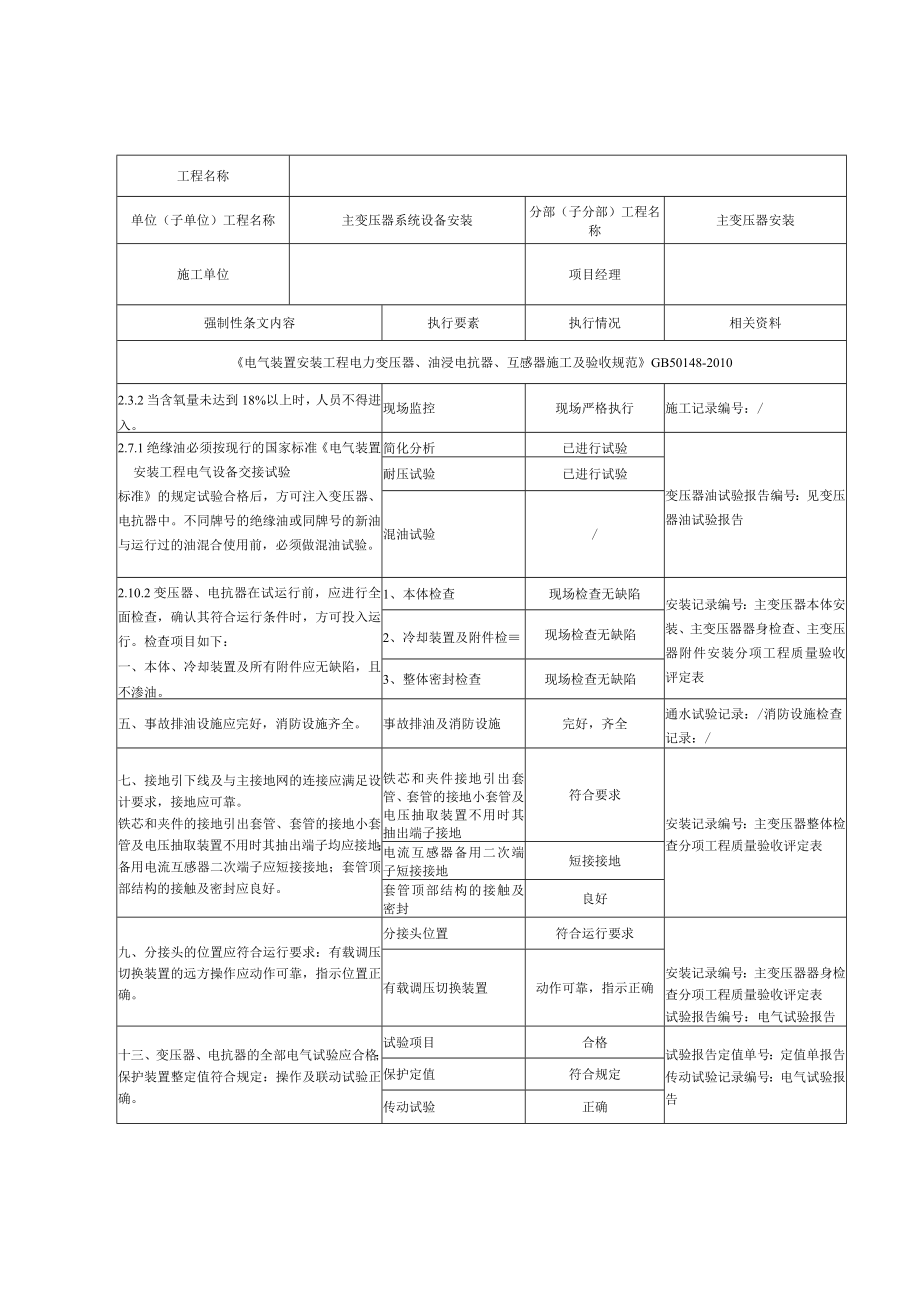

施工强制性条文执行记录表.docx_第1页
第1页 / 共15页

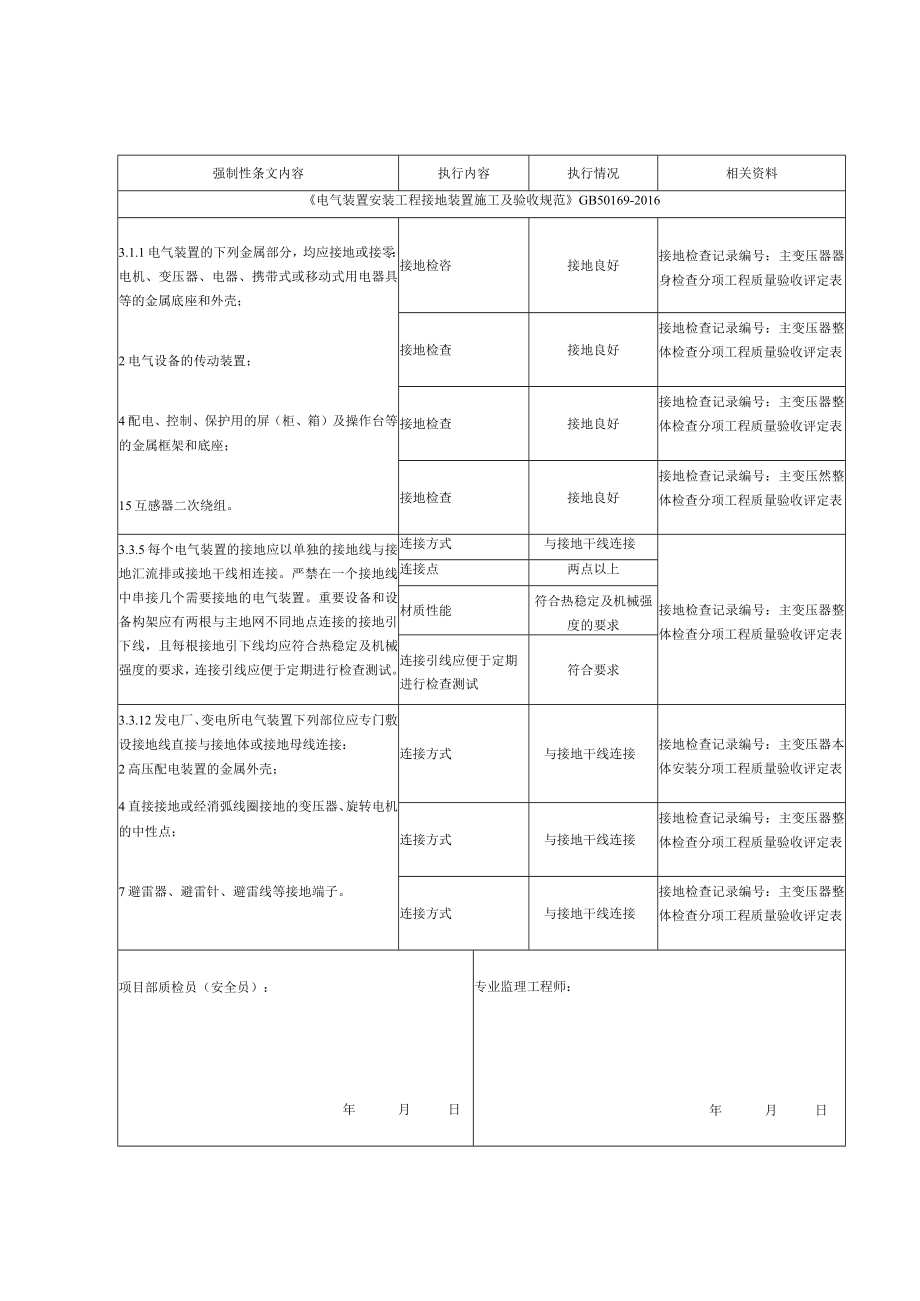

施工强制性条文执行记录表.docx_第2页
第2页 / 共15页

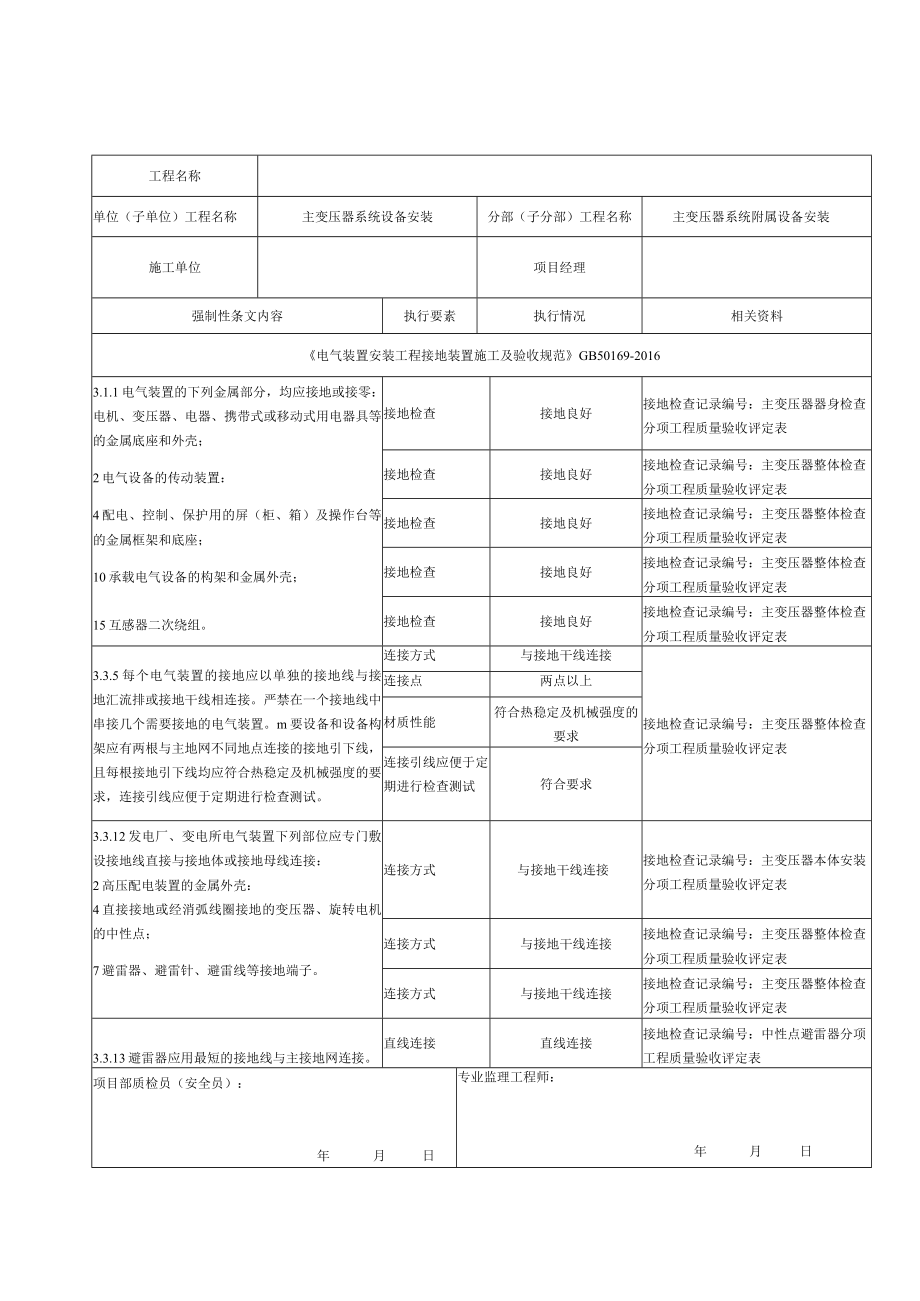

施工强制性条文执行记录表.docx_第3页
第3页 / 共15页
施工强制性条文执行记录表.docx_第4页
第4页 / 共15页
施工强制性条文执行记录表.docx_第5页
第5页 / 共15页
施工强制性条文执行记录表.docx_第6页
第6页 / 共15页
施工强制性条文执行记录表.docx_第7页
第7页 / 共15页
施工强制性条文执行记录表.docx_第8页
第8页 / 共15页
施工强制性条文执行记录表.docx_第9页
第9页 / 共15页
施工强制性条文执行记录表.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《施工强制性条文执行记录表.docx》由会员分享,可在线阅读,更多相关《施工强制性条文执行记录表.docx(15页珍藏版)》请在第壹文秘上搜索。

1、工程名称单位(子单位)工程名称主变压器系统设备安装分部(子分部)工程名称主变压器安装施工单位项目经理强制性条文内容执行要素执行情况相关资料电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20102.3.2当含氧量未达到18%以上时,人员不得进入。现场监控现场严格执行施工记录编号:/2.7.1绝缘油必须按现行的国家标准电气装置安装工程电气设备交接试验标准的规定试验合格后,方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前,必须做混油试验。简化分析已进行试验变压器油试验报告编号:见变压器油试验报告耐压试验已进行试验混油试验/2.10.2变压器

2、、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入运行。检查项目如下:一、本体、冷却装置及所有附件应无缺陷,且不渗油。1、本体检查现场检查无缺陷安装记录编号:主变压器本体安装、主变压器器身检查、主变压器附件安装分项工程质量验收评定表2、冷却装置及附件检现场检查无缺陷3、整体密封检查现场检查无缺陷五、事故排油设施应完好,消防设施齐全。事故排油及消防设施完好,齐全通水试验记录:/消防设施检查记录:/七、接地引下线及与主接地网的连接应满足设计要求,接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地;备用电流互感器二次端子应短接接地;套管顶部结

3、构的接触及密封应良好。铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地符合要求安装记录编号:主变压器整体检查分项工程质量验收评定表电流互感器备用二次端子短接接地短接接地套管顶部结构的接触及密封良好九、分接头的位置应符合运行要求:有载调压切换装置的远方操作应动作可靠,指示位置正确。分接头位置符合运行要求安装记录编号:主变压器器身检查分项工程质量验收评定表试验报告编号:电气试验报告有载调压切换装置动作可靠,指示正确十三、变压器、电抗器的全部电气试验应合格;保护装置整定值符合规定:操作及联动试验正确。试验项目合格试验报告定值单号:定值单报告传动试验记录编号:电气试验报告保护

4、定值符合规定传动试验正确强制性条文内容执行内容执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20163.1.1电气装置的下列金属部分,均应接地或接零:电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2电气设备的传动装置;4配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;15互感器二次绕组。接地检咨接地良好接地检查记录编号:主变压器器身检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压然整

5、体检查分项工程质量验收评定表3.3.5每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接。严禁在一个接地线中串接几个需要接地的电气装置。重要设备和设备构架应有两根与主地网不同地点连接的接地引下线,且每根接地引下线均应符合热稳定及机械强度的要求,连接引线应便于定期进行检查测试。连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表连接点两点以上材质性能符合热稳定及机械强度的要求连接引线应便于定期进行检查测试符合要求3.3.12发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接:2高压配电装置的金属外壳;4直接接地或经消弧线圈接地的变压器、

6、旋转电机的中性点;7避雷器、避雷针、避雷线等接地端子。连接方式与接地干线连接接地检查记录编号:主变压器本体安装分项工程质量验收评定表连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表项目部质检员(安全员):年月日专业监理工程师:年月日工程名称单位(子单位)工程名称主变压器系统设备安装分部(子分部)工程名称主变压器系统附属设备安装施工单位项目经理强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20163.1.1电气装置的下列金属部分,均应接地或接零

7、:电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2电气设备的传动装置:4配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;10承载电气设备的构架和金属外壳;15互感器二次绕组。接地检查接地良好接地检查记录编号:主变压器器身检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表接地检查接地良好接地检查记录编号:主变压器整体检查分项工程质量验收评定表3.3.5每个电气装置的接地应以单独的

8、接地线与接地汇流排或接地干线相连接。严禁在一个接地线中串接几个需要接地的电气装置。m要设备和设备构架应有两根与主地网不同地点连接的接地引下线,且每根接地引下线均应符合热稳定及机械强度的要求,连接引线应便于定期进行检查测试。连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表连接点两点以上材质性能符合热稳定及机械强度的要求连接引线应便于定期进行检查测试符合要求3.3.12发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接:2高压配电装置的金属外壳:4直接接地或经消弧线圈接地的变压器、旋转电机的中性点;7避雷器、避雷针、避雷线等接地端子。连接方式与接

9、地干线连接接地检查记录编号:主变压器本体安装分项工程质量验收评定表连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表连接方式与接地干线连接接地检查记录编号:主变压器整体检查分项工程质量验收评定表3.3.13避雷器应用最短的接地线与主接地网连接。直线连接直线连接接地检查记录编号:中性点避雷器分项工程质量验收评定表项目部质检员(安全员):年月日专业监理工程师:年月日工程名称单位(子单位)工程名称IlokV配电装置安装分部(子分部)工程名称IlOkV设备安装施工单位项目经理强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-2016

10、3.1.1电气装置的下列金属部分,均应接地或接零2电气设备的传动装置;3屋内外配电装宜的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门;10承载电气设备的构架和金属外壳:15互感器二次绕组。接地检查接地良好接地检查记录编号:隔离开关分项工程质量验收评定表接地检查接地良好接地检查记录编号:构支架安装分项工程质量验收评定表接地检查接地良好接地检查记录编号:避雷器、隔离开关等分项工程质量验收评定表接地检查接地良好接地检查记录编号:电压互感器、电流互感器避雷器、隔离开关等分项工程质量验收评定表3.3.5每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接。严禁在一个接地线中串接几个需

11、要接地的电气装置。重要设备和设备构架应有两根与主地网不同地点连接的接地引下线,且每根接地引下线均应符合热稳定及机械强度的要求,连接引线应便于定期进行检查测试。连接方式与接地干线连接接地检查记录编号:分项工程质量验收评定表连接点两点以上材质性能符合热稳定及机械强度的要求连接引线应便于定期进行检查测试符合要求3.3.12发电厂、变电所电气装置F列部位应专门敷设接地线直接与接地体或接地母线连接:2高压配电装置的金属外壳;3IlOKV及以上钢筋混凝土构件支座上电气设备金属外壳;7避雷器、避雷针、避雷线等接地端子。连接方式与接地干线连接接地检查记录编号:电压互感器、电流互感器等分项工程质量验收评定表连接

12、方式与接地干线连接连接方式与接地干线连接3.3.13避雷器应用最短的接地线与主接地网连接。直线连接符合要求接地检查记录编号:避雷器安装分项工程质量验收评定表项目部质检员(安全员):年月日专业监理工程师:年月日工程名称单位(子单位)工程名称IlOkV配电装置安装分部(子分部)工程名称就地控制设备安装施工单位项目经理强制性条文内容执行内容执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20163.1.1电气装置的下列金属部分,均应接地或接零:电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2电气设备的传动装置:4配电、控制、保护用的屏(柜、箱)及操作台等的金属框

13、架和底座;9在非沥青地面的居民区内,不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。10承裁电气设备的构架和金属外壳:14铠装控制电缆的金属护层;接地检查/接地检查记录编号:/接地检查接地良好接地检查记录编号:控制柜及端子箱安装分项工程质量验收评定表接地检查接地良好接地检查记录编号:控制柜及端子箱安装分项工程质量验收评定表接地检查接地良好接地检查记录编号:控制柜及端子箱安装分项工程质量验收评定表接地检查接地良好接地检查记录编号:控制柜及端子箱安装分项工程质量验收评定表接地检杳接地良好接地检查记录编号:二次回路检查及接线分项工程质量验收评定表项目部质检员(

14、安全员):年月日专业监理工程师:年月日工程名称单位(子单位)工程名称控制、直流系统设备安装分部(子分部)工程名称控制设备安装施工单位项目经理强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20163.1.1电气装置的下列金属部分,均应接地或接零:电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2电气设备的传动装置;3屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门;4配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;5交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电渊设备之间有金属软管过渡的,应保证金属软管段接地畅通:6电缆桥架、支架和井架:15互感器二次绕组。接地检查接地良好接地检查记录编号:控制及保护屏安装分项工程质量验收评定表、直流屏及充电设备安装分项工程质量验收评定表接地检查接地良好接地检查接地良好接
