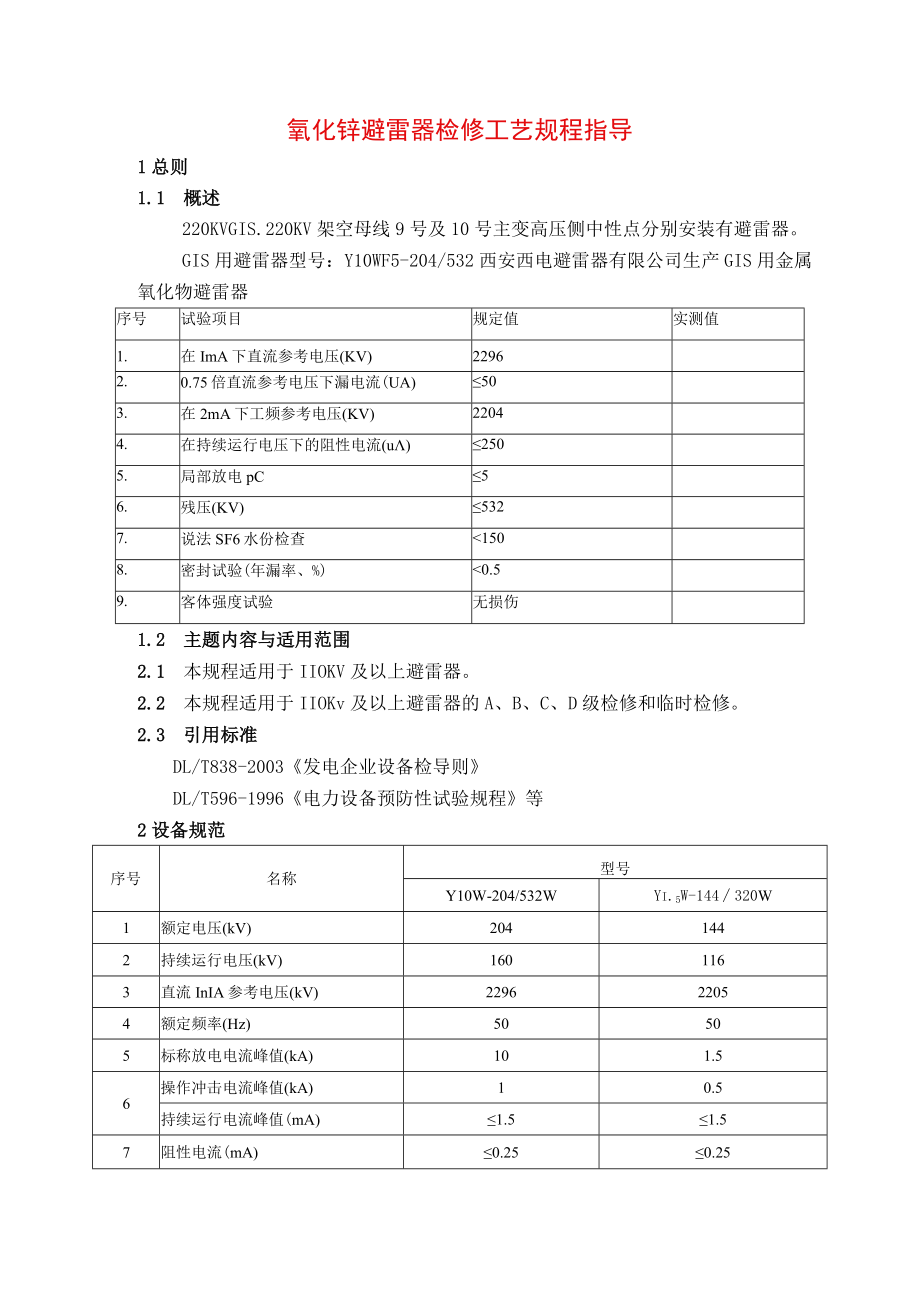

1、氧化锌避雷器检修工艺规程指导1总则1.1 概述220KVGIS.220KV架空母线9号及10号主变高压侧中性点分别安装有避雷器。GIS用避雷器型号：Y10WF5-204/532西安西电避雷器有限公司生产GIS用金属氧化物避雷器序号试验项目规定值实测值1.在ImA下直流参考电压(KV)22962.0.75倍直流参考电压下漏电流(UA)503.在2mA下工频参考电压(KV)22044.在持续运行电压下的阻性电流(u)2505.局部放电pC56.残压(KV)5327.说法SF6水份检查1508.密封试验(年漏率、%)0.59.客体强度试验无损伤1.2 主题内容与适用范围2.1 本规程适用于IIOKV

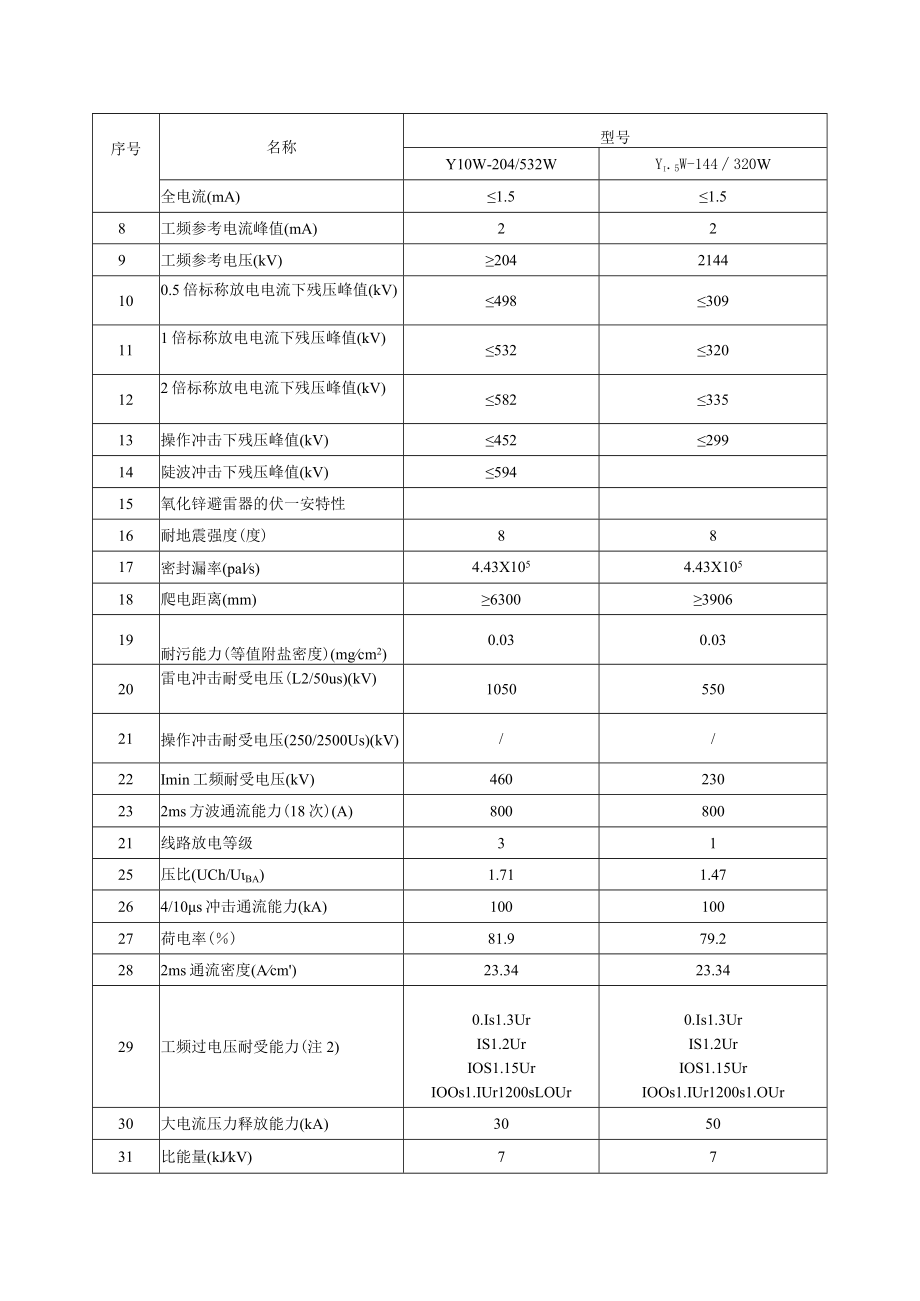

2、及以上避雷器。2.2 本规程适用于IIOKv及以上避雷器的A、B、C、D级检修和临时检修。2.3 引用标准DL/T838-2003发电企业设备检导则DL/T596-1996电力设备预防性试验规程等2设备规范序号名称型号Y10W-204/532WYi.5W-144320W1额定电压(kV)2041442持续运行电压(kV)1601163直流InIA参考电压(kV)229622054额定频率(Hz)50505标称放电电流峰值(kA)101.56操作冲击电流峰值(kA)10.5持续运行电流峰值(mA)1.51.57阻性电流(mA)0.250.25序号名称型号Y10W-204/532WYi.5W-14
3、4320W全电流(mA)1.51.58工频参考电流峰值(mA)229工频参考电压(kV)2042144100.5倍标称放电电流下残压峰值(kV)498309111倍标称放电电流下残压峰值(kV)532320122倍标称放电电流下残压峰值(kV)58233513操作冲击下残压峰值(kV)45229914陡波冲击下残压峰值(kV)59415氧化锌避雷器的伏一安特性16耐地震强度(度)8817密封漏率(pals)4.43X1054.43X10518爬电距离(mm)6300390619耐污能力(等值附盐密度)(mgcm2)0.030.0320雷电冲击耐受电压(L2/50us)(kV)105055021
4、操作冲击耐受电压(250/2500Us)(kV)/22Imin工频耐受电压(kV)460230232ms方波通流能力(18次)(A)80080021线路放电等级3125压比(UCh/UBA)1.711.47264/10s冲击通流能力(kA)10010027荷电率()81.979.2282ms通流密度(Acm)23.3423.3429工频过电压耐受能力(注2)0.Is1.3UrIS1.2UrIOS1.15UrIOOs1.IUr1200sLOUr0.Is1.3UrIS1.2UrIOS1.15UrIOOs1.IUr1200s1.OUr30大电流压力释放能力(kA)305031比能量(kJkV)77序

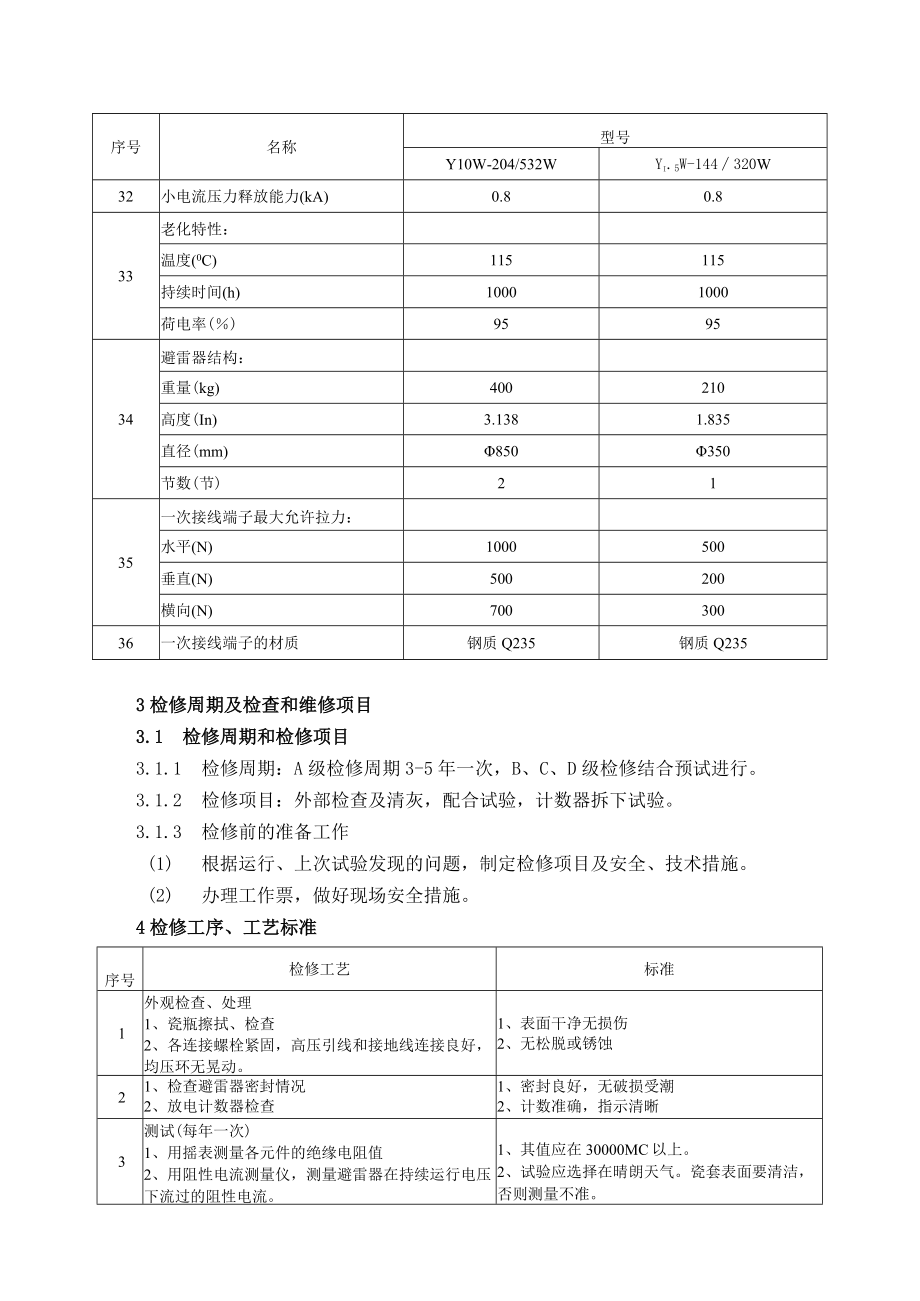

5、号名称型号Y10W-204/532WYi.5W-144320W32小电流压力释放能力(kA)0.80.833老化特性：温度(0C)115115持续时间(h)10001000荷电率()959534避雷器结构：重量(kg)400210高度(In)3.1381.835直径(mm)850350节数(节)2135一次接线端子最大允许拉力：水平(N)1000500垂直(N)500200横向(N)70030036一次接线端子的材质钢质Q235钢质Q2353检修周期及检查和维修项目3.1 检修周期和检修项目3.1.1 检修周期：A级检修周期3-5年一次，B、C、D级检修结合预试进行。3.1.2 检修项目：外部
6、检查及清灰，配合试验，计数器拆下试验。3.1.3 检修前的准备工作(1) 根据运行、上次试验发现的问题，制定检修项目及安全、技术措施。(2) 办理工作票，做好现场安全措施。4检修工序、工艺标准序号检修工艺标准1外观检查、处理1、瓷瓶擦拭、检查2、各连接螺栓紧固，高压引线和接地线连接良好，均压环无晃动。1、表面干净无损伤2、无松脱或锈蚀21、检查避雷器密封情况2、放电计数器检查1、密封良好，无破损受潮2、计数准确，指示清晰3测试(每年一次)1、用摇表测量各元件的绝缘电阻值2、用阻性电流测量仪，测量避雷器在持续运行电压下流过的阻性电流。1、其值应在30000MC以上。2、试验应选择在晴朗天气。瓷套
7、表面要清洁，否则测量不准。3、用高压直流装置测量避雷器在IInA下的直流参考电压和在O.75VImA电压下的微安值。5金属氧化物避雷器的试验项目、周期和要求序号项目周期要求说明1绝缘电阻1）发电厂、变电所避雷器每年雷雨季节前2）必要时l）35kV以上,不低于250上。2）35kV及以下，不低于1000M采用2500V及以上兆欧表2直流ImA电压（UmJ及0.75IkA下的泄漏电流D发电厂、变电所避雷器每年雷雨季前2）必要时1）不得低于GBl1032规定值2）Ug实测值与初始值或制造厂规定值比较，变化不应大于5%3）0.75UlmA下的泄漏电流不应大于50A1）要记录试验时的环境温度和相对湿度2
8、）测量电流的导线应使用屏蔽线3）初始值系指交接试验或投产试验时的测量值3运行电压下的交流泄漏电流1）新投运的IlokV及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2）必要时测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查应记录测量时的环境温度、相对湿度和运行电压。测量宜在瓷套表面干燥时进行。应注意相间干扰的影响4工频参考电流下的工频参考电压必要时应符合GBl1032或制造厂规定1）测量环境温度2015oC2）测量应每节单独进行，整相避雷器有一节不合格，应更换该节避雷器（或整相更换），使该相避雷器为合格5底座绝缘电阻1）发电厂、变电所避雷器每年雷雨季前2）必要时自行规定采用250OV及以上兆欧表6检查放电计数器动作情况D发电厂、变电所避雷器每年雷雨季前2）必要时测试35次，均应正常动作，测试后计数器指示应调到“0”
