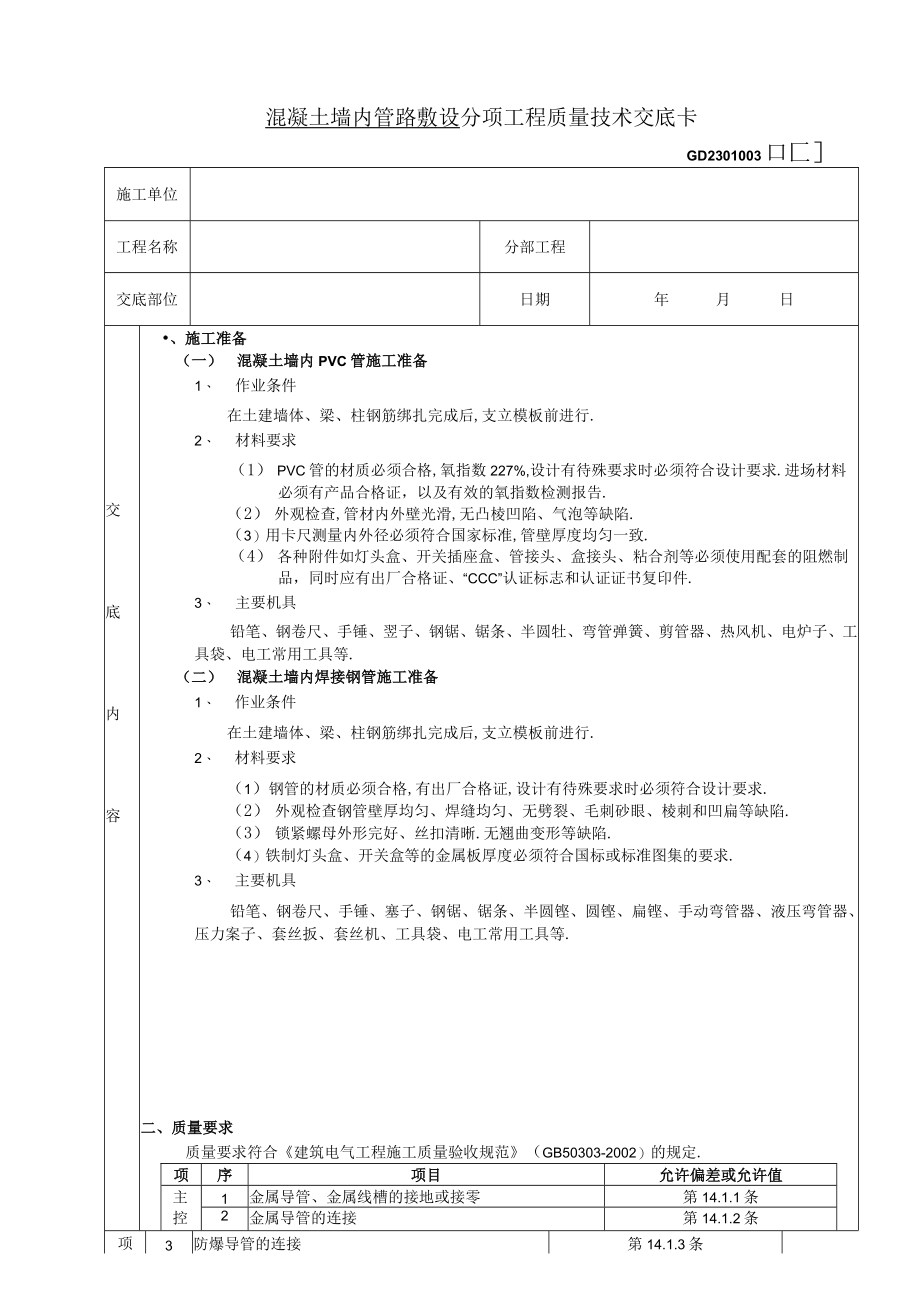

1、混凝土墙内管路敷设分项工程质量技术交底卡GD2301003口匚施工单位工程名称分部工程交底部位日期年月日交底内容、施工准备（一） 混凝土墙内PVC管施工准备1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行.2、 材料要求（1） PVC管的材质必须合格,氧指数227%,设计有待殊要求时必须符合设计要求.进场材料必须有产品合格证，以及有效的氧指数检测报告.（2） 外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷.（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致.（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”
2、认证标志和认证证书复印件.3、 主要机具铅笔、钢卷尺、手锤、翌子、钢锯、锯条、半圆牡、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等.（二） 混凝土墙内焊接钢管施工准备1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行.2、 材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求.（2） 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷.（3） 锁紧螺母外形完好、丝扣清晰.无翘曲变形等缺陷.（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求.3、 主要机具铅笔、钢卷尺、手锤、塞子、钢锯、锯条、半圆铿、圆铿、扁铿、

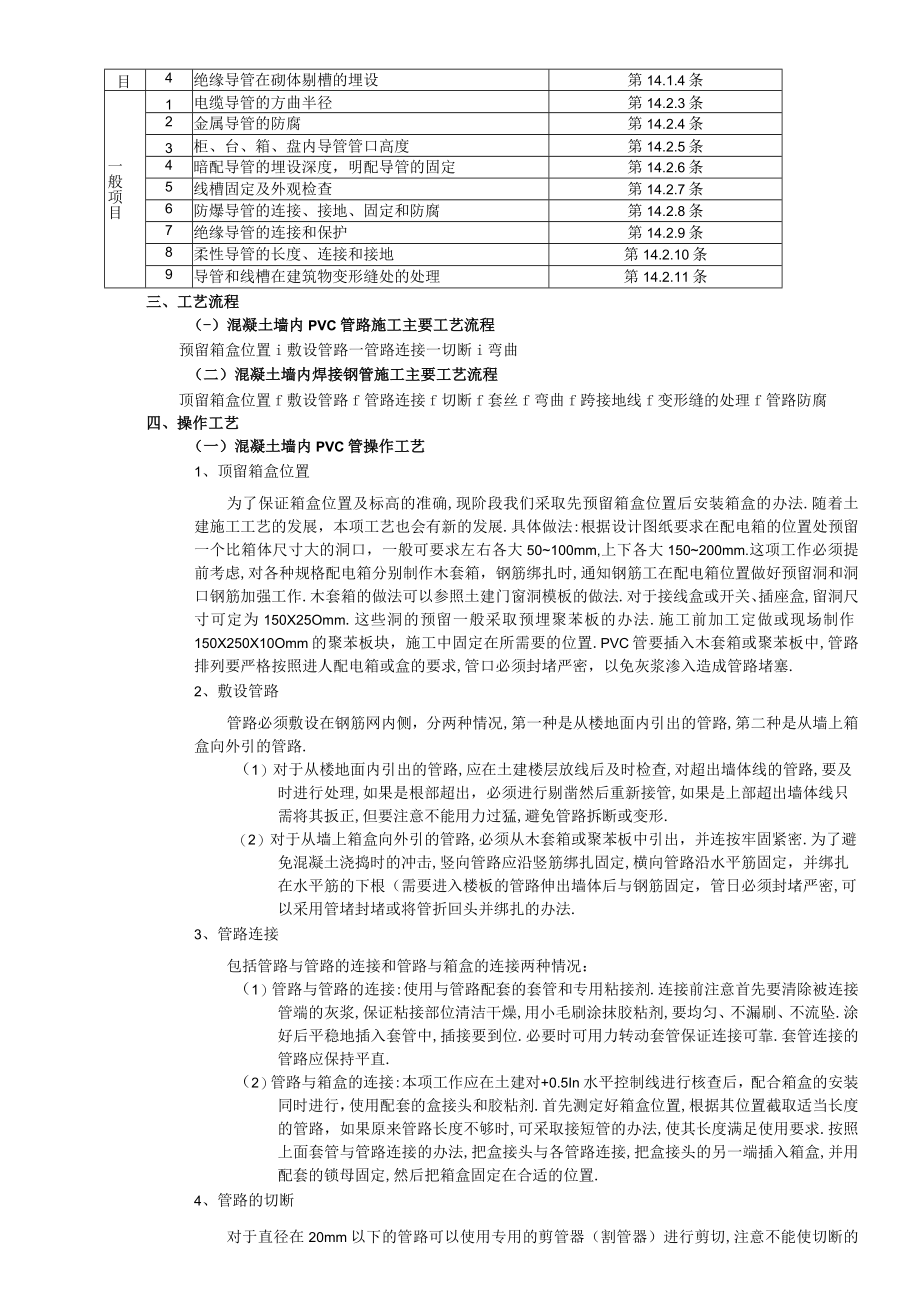

3、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等.二、质量要求质量要求符合建筑电气工程施工质量验收规范（GB50303-2002）的规定.项序项目允许偏差或允许值主1金属导管、金属线槽的接地或接零第14.1.1条控2金属导管的连接第14.1.2条项目3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1.4条一般项目1电缆导管的方曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.
4、2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条三、工艺流程（-）混凝土墙内PVC管路施工主要工艺流程预留箱盒位置i敷设管路一管路连接一切断i弯曲（二）混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置f敷设管路f管路连接f切断f套丝f弯曲f跨接地线f变形缝的处理f管路防腐四、操作工艺（一）混凝土墙内PVC管操作工艺1、顶留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法.随着土建施工工艺的发展，本项工艺也会有新的发展.具体做法:根据设计图纸要求在配电箱的位置处预留一个
5、比箱体尺寸大的洞口，一般可要求左右各大50100mm,上下各大150200mm.这项工作必须提前考虑,对各种规格配电箱分别制作木套箱，钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作.木套箱的做法可以参照土建门窗洞模板的做法.对于接线盒或开关、插座盒,留洞尺寸可定为150X25Omm.这些洞的预留一般采取预埋聚苯板的办法.施工前加工定做或现场制作150X250X10Omm的聚苯板块，施工中固定在所需要的位置.PVC管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密，以免灰浆渗入造成管路堵塞.2、敷设管路管路必须敷设在钢筋网内侧，分两种情况,第一种是
6、从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路.（1）对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出，必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形.（2）对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出，并连按牢固紧密.为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定，并绑扎在水平筋的下根（需要进入楼板的管路伸出墙体后与钢筋固定，管日必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法.3、管路连接包括管路与管路的连接和管路与箱盒的连接两种情
7、况：（1）管路与管路的连接:使用与管路配套的套管和专用粘接剂.连接前注意首先要清除被连接管端的灰浆,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠.涂好后平稳地插入套管中,插接要到位.必要时可用力转动套管保证连接可靠.套管连接的管路应保持平直.（2）管路与箱盒的连接:本项工作应在土建对+0.5In水平控制线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂.首先测定好箱盒位置,根据其位置截取适当长度的管路，如果原来管路长度不够时,可采取接短管的办法,使其长度满足使用要求.按照上面套管与管路连接的办法,把盒接头与各管路连接,把盒接头的另一端插入箱盒,并用配套的锁母固定

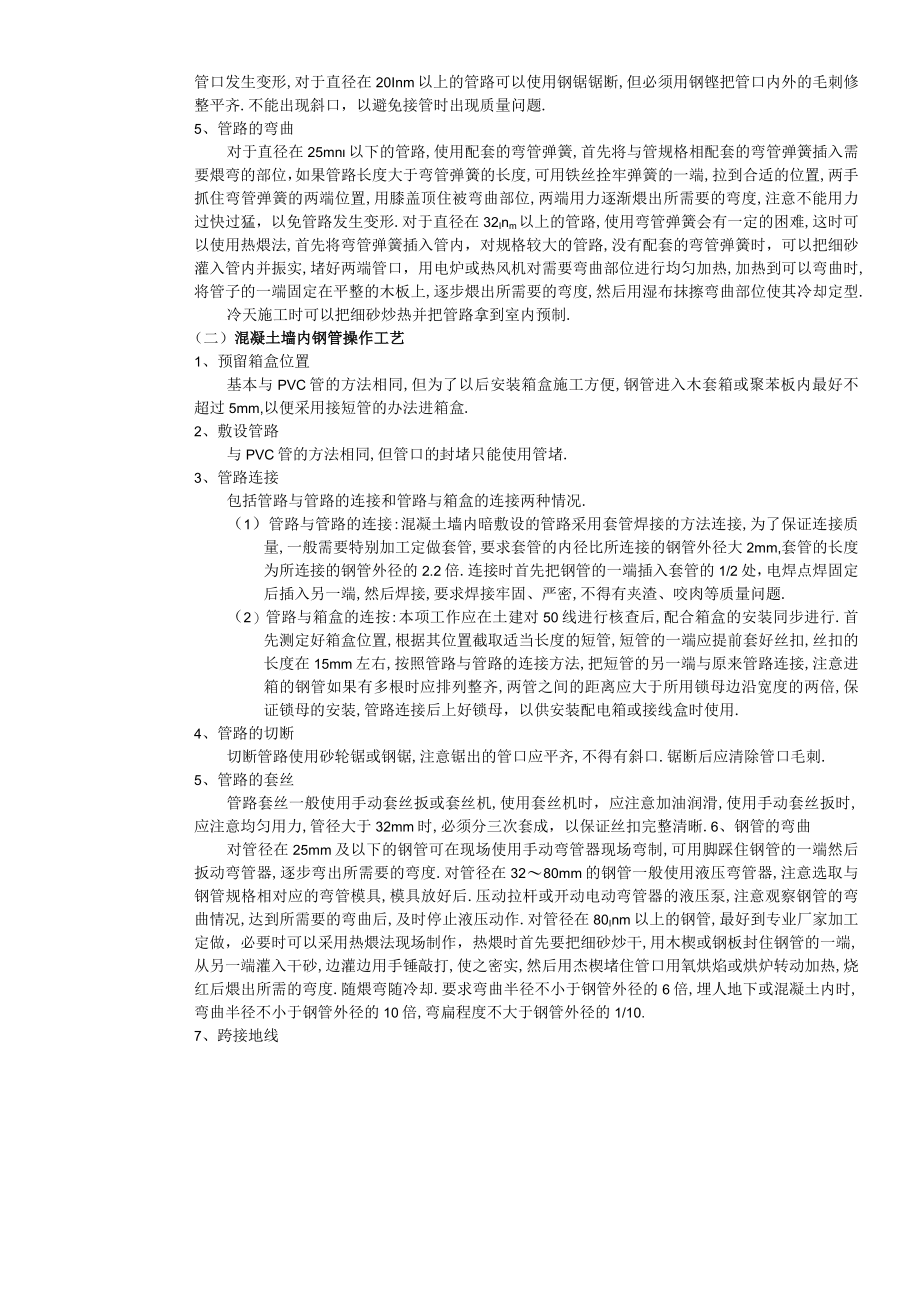

8、,然后把箱盒固定在合适的位置.4、管路的切断对于直径在20mm以下的管路可以使用专用的剪管器（割管器）进行剪切,注意不能使切断的管口发生变形,对于直径在20Inm以上的管路可以使用钢锯锯断,但必须用钢铿把管口内外的毛刺修整平齐.不能出现斜口，以避免接管时出现质量问题.5、管路的弯曲对于直径在25mn以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度,可用铁丝拴牢弹簧的一端,拉到合适的位置,两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛，以免管路发生变形.对于直径在32Inm以上的
9、管路,使用弯管弹簧会有一定的困难,这时可以使用热煨法,首先将弯管弹簧插入管内，对规格较大的管路,没有配套的弯管弹簧时，可以把细砂灌入管内并振实,堵好两端管口，用电炉或热风机对需要弯曲部位进行均匀加热,加热到可以弯曲时,将管子的一端固定在平整的木板上,逐步煨出所需要的弯度,然后用湿布抹擦弯曲部位使其冷却定型.冷天施工时可以把细砂炒热并把管路拿到室内预制.（二）混凝土墙内钢管操作工艺1、预留箱盒位置基本与PVC管的方法相同,但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒.2、敷设管路与PVC管的方法相同,但管口的封堵只能使用管堵.3、管路连接包括管
10、路与管路的连接和管路与箱盒的连接两种情况.（1）管路与管路的连接:混凝土墙内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管外径大2mm,套管的长度为所连接的钢管外径的2.2倍.连接时首先把钢管的一端插入套管的1/2处，电焊点焊固定后插入另一端,然后焊接,要求焊接牢固、严密,不得有夹渣、咬肉等质量问题.（2）管路与箱盒的连按:本项工作应在土建对50线进行核查后,配合箱盒的安装同步进行.首先测定好箱盒位置,根据其位置截取适当长度的短管,短管的一端应提前套好丝扣,丝扣的长度在15mm左右,按照管路与管路的连接方法,把短管的另一端与原来管路
11、连接,注意进箱的钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的两倍,保证锁母的安装,管路连接后上好锁母，以供安装配电箱或接线盒时使用.4、管路的切断切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐,不得有斜口.锯断后应清除管口毛刺.5、管路的套丝管路套丝一般使用手动套丝扳或套丝机,使用套丝机时，应注意加油润滑,使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成，以保证丝扣完整清晰.6、钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度.对管径在3280mm的钢管一般使用液压弯管器,注
12、意选取与钢管规格相对应的弯管模具,模具放好后.压动拉杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作.对管径在80Inm以上的钢管,最好到专业厂家加工定做，必要时可以采用热煨法现场制作，热煨时首先要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用杰楔堵住管口用氧烘焰或烘炉转动加热,烧红后煨出所需的弯度.随煨弯随冷却.要求弯曲半径不小于钢管外径的6倍,埋人地下或混凝土内时,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的1/10.7、跨接地线对箱盒两端的钢管必须焊接跨接地线,跨按地线的焊接长度不小于圆钢筋
13、直径的6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度的2倍.跨接地线规格见下表：管径圆钢扁铁1540650-631025370以上82(25X3)X28、变形缝的处理在变形缝的两侧各顶埋一个接线箱，在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线.9、管路的防腐埋入混凝土墙的钢管内壁必须做防腐处理,一般可采用灌防锈漆的办法,做好内壁防腐的钢管应注意保持通风干燥,以保证防锈漆干透.外壁不需要防腐处理.五、应注意的质量问题1、由于PVC管在接头内插接不到位,胶粘剂涂抹不均匀,造成
14、管接头松动,可在涂抹胶粘剂后将管及时插入并用力转动,使之插接到位.2、PVC管煨弯时出现凹扁现象,可选用配套的弯管弹簧,且热煨时保证煨弯部位受热均匀.3、钢管煨弯时出现凹扁过大,弯曲半径不够的情况,注意在使用手动弯管器时,受力点要适当移动;使用液压弯管器时,模具要配套,焊接钢管的焊缝不应放在侧面;钢管直径大于80mm时,最好到专业厂家加工定做.4、跨接地线焊接长度不够,焊缝不饱满，出现夹渣、咬肉等质量问题,是由于操作人员责任心不强,应加强自检、互检,并加强技术培训.六、成品保护要求1、其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随意拆除.2、变形缝两侧的接线箱做好后要及时封堵,以免造成污染和堵管.专业技术负责人:交底人:接受人:
