1、国家电网公司配电网工程典型设计IOkV电缆分册2016年版砌体结构设计规范GB50003-2011混凝土结构设计规范GB50010-2010（2016版）建筑物防雷设计规范GB50057-2010电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016成都市城市规划管理技术规定（2022）市政分册成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2012年版）建筑与市政工程抗震通用规范GB55002-2021城市道路交通工程项目规范GB55011-2021建筑与市政地基基础通用规范GB55003-2021混凝土结构

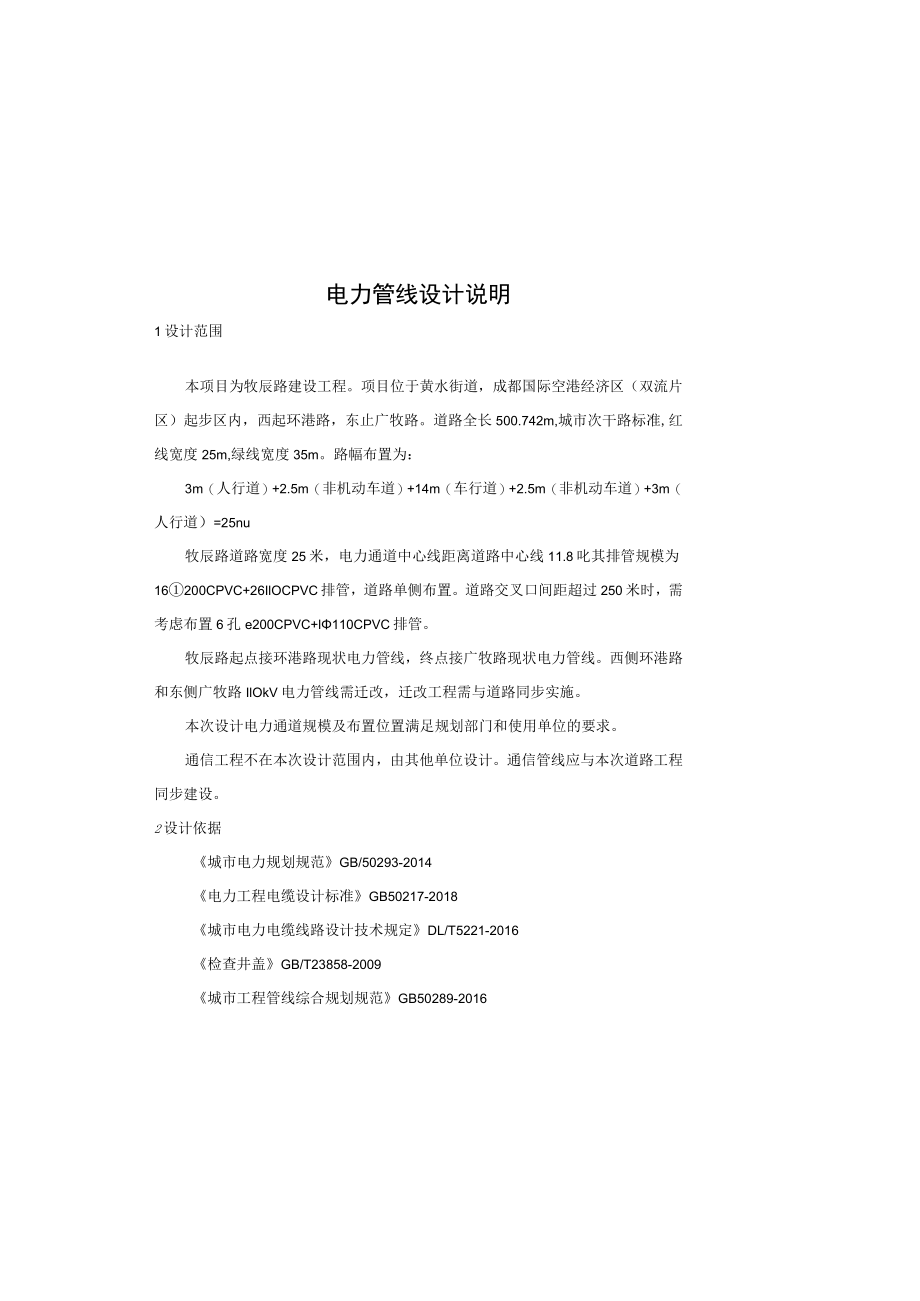

2、通用规范GB55008-2021砌体结构通用规范GB55007-2021初步设计审查意见执行情况：审查意见：电力设计说明补充建筑与市政工程抗震通用规范GB55002-202U执行情况：按意见在电力管线设计说明第二节设计依据中补充该规范。审查意见：平面图标注过于简单，应补充图例，补充检查井及每段排管的详细标注。执行情况：按意见在电力平面图中补充相关标注及图例。电力管线设计说明1设计范围本项目为牧辰路建设工程。项目位于黄水街道，成都国际空港经济区（双流片区）起步区内，西起环港路，东止广牧路。道路全长500.742m,城市次干路标准,红线宽度25m,绿线宽度35m。路幅布置为：3m（人行道）+2.5
3、m（非机动车道）+14m（车行道）+2.5m（非机动车道）+3m（人行道）=25nu牧辰路道路宽度25米，电力通道中心线距离道路中心线11.8叱其排管规模为16200CPVC+26IlOCPVC排管，道路单侧布置。道路交叉口间距超过250米时，需考虑布置6孔e200CPVC+l110CPVC排管。牧辰路起点接环港路现状电力管线，终点接广牧路现状电力管线。西侧环港路和东侧广牧路IlOkV电力管线需迁改，迁改工程需与道路同步实施。本次设计电力通道规模及布置位置满足规划部门和使用单位的要求。通信工程不在本次设计范围内，由其他单位设计。通信管线应与本次道路工程同步建设。2设计依据城市电力规划规范GB/
4、50293-2014电力工程电缆设计标准GB50217-2018城市电力电缆线路设计技术规定DL/T5221-2016检查井盖GB/T23858-2009城市工程管线综合规划规范GB50289-2016防坠落、防位移）球墨铸铁井圈井盖，技术参数及标准应满足铸铁检查井盖CJT511-2017标准要求，车行道检查井盖（座）承重等级D400级。中800重型球墨铸铁双层井圈井盖，下层为IOmm钢板，具体做法可参照15S5O1-3第16-18页。检查井内设置防坠网。人孔井盖应为可调节式，需满足DB510100/T203-2016要求。人行道上设置镀锌钢井盖，井圈采用不锈钢，具体做法详大样图。10、电力井
5、设置间距不大于50m,每两个交叉路口之间和每间隔25Om左右设置横过街排管，横过街排管规模为62OOCPVC+11IOCPVCo11、接地线应设置防止地震时被切断的措施。检查井支架的安装应牢固可靠且强度应满足当地抗震要求。线缆在检查井进出应留有余量，若管线穿越伸缩缝、抗震缝，应在伸缩缝、抗震缝的两端设置支撑节点并与结构可靠连接。12、电力井内设置4个拉环，做法参照国家电网公司配电网工程典型设计（2016年版）IOkV电缆分册第148页。4可能涉及的危险性较大的分部分项工程分部分项工程名称危大类型建议措施基坑工程（一）开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程。承包商应对基
6、坑的受力情况进行核算，制定专项施工方案，并组织专项方案专家审查。（二）开挖深度虽未超过3m,但地质条件、周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑（梧）的土方开挖、支护、降水工程模板工程及支撑体系（一）各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。承包商应对模板的受力情况进行核算，制定专项施工方案，并组织专家审查。（二）混凝土模板支撑工程。（三）承蒙支撑体系：用于钢结构安装等满堂支撑体系。3设计要点1、本次设计的电力通道电压等级为IOkV,接地电阻4欧。环境类别2。地震动峰值加速度0.1g,设计特征周期045s,抗震设防烈度7度，结构安全等级二级，结构设计使用年限50年，
7、抗震设防类别为丙类。2、200CPVC管壁厚8mm,UoCPVC管壁厚5mm,环刚度IOkPa,93环境下不变形，使用寿命50年以上。排管埋深管顶距地面O.8mt周边采用C30钢筋混凝土包封，钢筋网采用中10,纵横间距20Cnu当排管埋深小于0.8m时，钢筋网间距缩短为15cm。3、电力通道设计桩号与道路桩号一致,排管纵向坡度不小于0.3,电力井设置积水坑，采用150PVC-U管接入就近雨水井。4、沿电力排管埋设一接地圆钢，同时每隔10米设置重复接地角钢,具体做法见大样图。热镀锌钢材焊接后应除焊渣，并作防腐处理。5、地基基础：沟槽、排管及井基础应落在未扰动的原状土上，开挖回填土采用良性土夯实，
8、密实度大于94%,人行道上地基承载力特征值不小于IOOkPa,车行道上地基承载力特征值不小于130kPa.检查井的承载力不小于130kPa.若不满足时需进行地基处理。6、砌体施工控制等级为B级。砂浆搅拌须执行城建委发2008319号文。7、电力井内清扫干净，疏通排水管。8、电缆井内金属构件均采用热镀锌扁钢40x4与接地装置连接，接地电阻4欧。9、孔井盖与道路面齐平，车行道上的井圈井盖为五防（防响、防跳、防盗、模危险性较大分部分项工程，施工单位应当组织召开专家论证会对专项施工方案进行论证。5其它1、管线敷设必须在路基碾压合格后才能开槽敷设，遵循由深到浅的施工工序，控制好管线平面位置及交叉口标高。
9、2、管线施工应符合电气装置安装工程电缆线路施工及验收规范GB50168-2016o3、接地装置采用的钢材均为热镀锌。4、钢筋碎的碱含量限值W3.0kg3,氯离子含量限值WO.2虬5、其他管线与电力管线的距离须满足城市工程管线综合规划规范的规定。6、其它未尽事宜,参见相关国家有关设计及施工规范。起重吊装及起重机械安装拆卸工程（一）采用非常规起重设备、方法的起重吊装工程。机械操作人员必须具有相应的驾驶资格证,对员工进行安全教育，吊装作业时应配置专职安全员。（二）采用起重机械进行安装的工程。（三）起有机械安装和拆卸工程。脚手架工程（一）搭设高度24m及以上的落地式钢管脚手架工程（包括采光井、电梯井脚
10、手架鼠承包商应对脚手架的受力情况进行核算，制定专项施工方案，并组织专项方案专家审态（二）附着式升降脚手架工程或附着式升降操作平台工程。（三）悬挑式脚手架工程。（四）高处作业吊篮。（五）卸料平台、操作平台工程。（六）异型脚手架工程。其他大体积混凝土双层或多层钢筋绑扎工程。承包商应制定专项施工方案，并组织专家审查。项目自身风险除上述危险性较大的内容外，还包括不良地质（岩性及风化程度、构造带、地下水、高边坡、土洞、溶洞、液化土、软土、滑坡、泥石流等）、恶劣气候（暴风、暴雨、洪水、雷电等）、运输通行（撞击等）等内容。项目环境风险主要包括项目周边的铁路、道路、桥梁、地上及地下建筑、地上及地下管线、水体、文物古迹、可燃物、污染源等。本项目中危险性较大的分部分项工程是依据中华人民共和国住房和城乡建设部办公厅住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）37号）、本项目的工程特点、周边环境、水文地质条件、设计文件和相关的规范规定所列，施工单位应根据施工图设计图纸，并参考设计单位的提示，并根据项目和本工程的实际情况，进一步的识别本项目中危险性较大的分部分项工程，并对所有的危险性较大的分部分项工程在施工前组织工程技术人员编制专项施工方案，对于超过一定规
