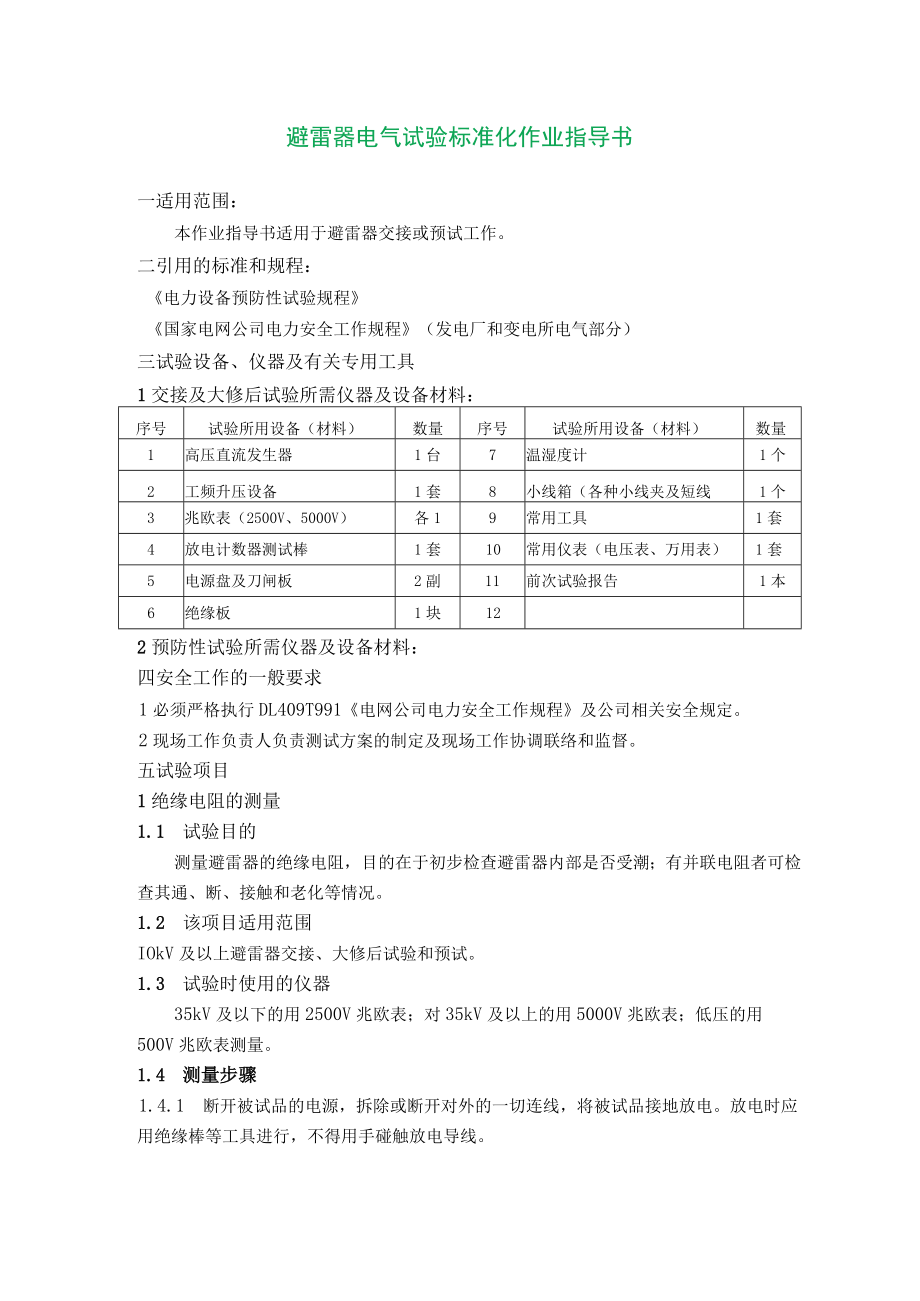

避雷器电气试验标准化作业指导书.docx_第1页
第1页 / 共8页
避雷器电气试验标准化作业指导书.docx_第2页
第2页 / 共8页
避雷器电气试验标准化作业指导书.docx_第3页
第3页 / 共8页
避雷器电气试验标准化作业指导书.docx_第4页
第4页 / 共8页
避雷器电气试验标准化作业指导书.docx_第5页
第5页 / 共8页
避雷器电气试验标准化作业指导书.docx_第6页
第6页 / 共8页
避雷器电气试验标准化作业指导书.docx_第7页
第7页 / 共8页
避雷器电气试验标准化作业指导书.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《避雷器电气试验标准化作业指导书.docx》由会员分享,可在线阅读,更多相关《避雷器电气试验标准化作业指导书.docx(8页珍藏版)》请在第壹文秘上搜索。

1、避雷器电气试验标准化作业指导书一适用范围:本作业指导书适用于避雷器交接或预试工作。二引用的标准和规程:电力设备预防性试验规程国家电网公司电力安全工作规程(发电厂和变电所电气部分)三试验设备、仪器及有关专用工具1交接及大修后试验所需仪器及设备材料:序号试验所用设备(材料)数量序号试验所用设备(材料)数量1高压直流发生器1台7温湿度计1个2工频升压设备1套8小线箱(各种小线夹及短线1个3兆欧表(2500V、5000V)各19常用工具1套4放电计数器测试棒1套10常用仪表(电压表、万用表)1套5电源盘及刀闸板2副11前次试验报告1本6绝缘板1块122预防性试验所需仪器及设备材料:四安全工作的一般要求

2、1必须严格执行DL409T991电网公司电力安全工作规程及公司相关安全规定。2现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五试验项目1绝缘电阻的测量1.1 试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。1.2 该项目适用范围IOkV及以上避雷器交接、大修后试验和预试。1.3 试验时使用的仪器35kV及以下的用2500V兆欧表;对35kV及以上的用5000V兆欧表;低压的用500V兆欧表测量。1.4 测量步骤1.4.1 断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。放电时应用绝缘棒等工具进行,不得用手

3、碰触放电导线。图1测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。1.4.3 兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳,当兆欧表转速尚在低速旋转时,用导线瞬时短接“L”和“E”端子,其指针应指零。开路时,兆欧表转速达额定转速其指针应指“8”。然后使兆欧表停止转动,将兆欧表的接地端与被试品的地线连接,兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次驱动兆欧表或接通电源,兆欧表的指示应无明显差异。然后将兆欧表停止转动,将屏蔽连接

4、线接到被试品测量部位。1.4.4 驱动兆欧表达额定转速,或接通兆欧表电源,待指针稳定后(或60s),读取绝缘电阻值。1.4.5 读取绝缘电阻后,先断开接至被试品高压端的连接线,然后再将兆欧表停止运转。1.4.6 断开兆欧表后对被试品短接放电并接地。1.4.7 测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。1.5 影响因素及注意事项1.5.1试品温度一般应在I(TC40C之间。1.5.2绝缘电阻随着温度升高而降低,但目前还没有一个通用的固定换算公式。温度换算系数最好以实测决定。例如正常状态下,当设备自运行中停下,在自行冷却过程中,可在不同温度下测量绝缘电阻值,从而求出其温度换

5、算系数。1.6测量结果的判断FS(PBII,LX)型交接时2500MQ,运行中2000MQ;FZ(PBC,LD)、FCZ和FCD型等有分流电阻的避雷器,主要应与前一次或同一型式的测量数据进行比较;氧化锌避雷器35kV以上不小于2500M,35kV及以下不小于1000Mo底座绝缘电阻不小于100MQ02电导电流和直流ImA下的电压Ua的测量2.1 试验目的试验目的是检查避雷器并联是否受潮、劣化、断裂,以及同相各元件的。系数是否相配;对无串联间隙的金属氧化物避雷器则要求测量直流ImA下的电压及75%该电压下的泄漏电流。2.2 该项目适用范围IokV及以上避雷器交接、大修后试验和预试。2.3 试验时

6、使用的仪器高压直流发生器、微安表2.4 测量步骤2.4.1避雷器地端接地,高压直流发生器输出端通过微安表与避雷器引线端相连,如图2所示。接操作台图2避雷器泄漏电流测试接线图2.4.2首先检查升压旋纽是否回零,然后合上刀闸,打开操作电源,逐步平稳升压,升压时严格监视泄漏电流,当要到InIA时,缓慢调节升压按钮,使泄漏电流达到ImA,此时马上读取电压,然后降压至该电压的75%,再读取此时的泄漏电流。2 .4.3迅速调节升压按钮回零,断开高压通按钮,断开设备电源开关,拉开电源刀闸,对被试设备和高压发生器放电。3 .4.4测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。2.5 影响因

7、素及注意事项对不同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时,需要将它们换算到同一温度。经验指出,温度每升高10,电流增大3%5%,可参照换算。2.6 测量结果的判断2.6.1对不同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时,需要将它们换算到同一温度。经验指出,温度每升高IoC,电流增大3%5%,可参照换算。额定电压(千伏)3610直流试验电压(千伏)4711泄漏电流(微安)1010102.6.2FZ(PBC,LD)型有分流电阻的避雷器的各元件直流试验电压和电导电流标准及同相各节间非线性系数差值,同相各节电导电流最大相差值(%)标准如下:(20时)元件额定电压(千伏)361

8、0152030直流试验电压(千伏)U281012Ul4610162024U2时电导电流(微安)上限650650650650650650下识交接400400400400400400运行300300300300300300同相各节间电导电流最大相差%2530同相各节间非线性系数a的差值,交接时不应大于0.04运行中不大于0.05电导电流最大相差(%)=lmz77100%Imar1U1,1I1Q=Ig-l/lg-j-U2L、L分别为电压5、U2时测得的电导电流=-a22. 6.3氧化锌避雷器试验标准如下:U其值与初始值或与制造厂给定值相比较,变化应不大于5%,0.75UM下的泄漏电流不大于50UAo

9、3测量工频放电电压2.1 试验目的测量工频放电电压,是FS避雷器和有串联间隙金属氧化物避雷器的必做项目,其试验的目的,是检查间隙的放电电压是否符合要求。2.2 该项目适用范围IokV及以上避雷器交接、大修后试验和预试。3. 3试验时使用的仪器电压表、电流表、调压器、试验变压器3.1 测量步骤3 .4.1工频放电试验接线与一般工频耐压试验接线相同,接线如图3所示。图3T厂圜压翳:T-l频试晚变压黔:R-保怏电阻治FB-擅让避宙舞4 .4.2试验电压的波形应为正弦波,为消除高次谐波的影响,必要时调压器的电源取线电压或在试验变压器低压侧加滤波回路。对有串联间隙的金属氧化物避雷器,应在被试避雷器下端串

10、接电流表,用来判别间隙是否放电动作。5 .4.3图3中的保护电阻器R,是用来限制避雷器放电时的短路电流的。对不带并联电阻的FS型避雷器,一般取O.l0.5C/V,保护电阻不宜取得太大,否则间隙中建立不起电弧,使、测得的工频放电电压偏高。6 .4.4有串联间隙的金属氧化物避雷器,由于阀片的电阻值较大,放电电流较小,过流跳闸继电器应调整得灵敏些。调整保护电阻器,将放电电流控制在0.050.2A之间,放电后在0.2S内切断电源。3.2 影响因素及注意事项试验时,升压不能太快,以免电压表由于机械惯性作用读不准。应读取避雷器击穿时电压下降前的最高电压值,作为避雷器的放电电压。一般一只避雷器做3次试验,取

11、平均值为工频放电电压。3.6测量结果的判断FS(PBlI,LX)型的工频放电电压在下列范围内:额定电压(千伏)3610放电电压(千伏)新装及大修后91116192631运行中812152123334检查放电计数器动作情况4.1试验目的检查放电计数器是否正常工作。3.3 该项目适用范围IOkV及以上避雷器交接、大修后试验和预试。3.4 试验时使用的仪器放电计数器测试棒3.5 测量步骤4. 4.1将测试棒的接地引线夹在计数器的接地端。4.4.2然后打开电源,等待几秒钟后,测试棒高压输出端迅速接触计数器与避雷器连接体,同时观察计数器是否动作。4.5影响因素及注意事项测试35次,均应正常动作,测试后计

12、数器指示应调到“0”。4.6测量结果的判断观察计数器是否能正常动作。5氧化锌避雷器带电检测5. 1试验目的检测氧化锌避雷器的泄漏电流等参数,及时发现设备内部绝缘受潮及阀片老化等危险缺陷。5. 2该项目适用范围在设备不停电或停电困难时。5. 3试验时使用的仪器JD2316A三相氧化锌避雷器特性测试仪5. 4测量步骤5. 4.1接线按图4所示,接线步骤如下:(1) 仪器可靠接地;(2) 打开仪器电源开关,使仪器处于待机准备状态;(3) 连接电压信号:电压信号取自PT二次测100/6绕组,电压测试线的红色线夹接绕组的相线,黑色线夹接中性线。电压信号经过隔离器处理,隔离器的输入阻抗大于IOOKQ,测试

13、线末端配有0.2A保险管,不会因发生故障影响电压互感器正常运行。(4) 连接电流信号线:首先将电流信号线的黑色夹子与被测氧化锌避雷器的接地线可靠连接,然后通过绝缘操作杆将电流信号线的红色线夹与避雷器放电计数器的上端连接,电流测试线的内阻为0,以便将避雷器泄漏电流引入仪器内部。高压母线A相电流信号检测仪放电计数器氧化锌避笛器图4试验接线图(5) 进行三相测量时,电压接在B相高压PT二次侧上。三相电流分别连接电流信号线。5. 4.2仪器操作步骤;(1)仪器上电2秒后显示主菜单,按I键可在uIOkVw、“35枚”、“申OkV”、“220kV”、“330kV”、“500kV”、“750kV”等电压等级

14、之间循环切换确定电压选项;按键可进入“相别”选项,按I键可使相别在“A相”、“B相”、“C相”、“自动”之间循环切换;按一键进入“测试方式”选项,“”选中“测试方式”选项。当确认电压等级和测量相别的参数确认时按确认键可以进行测试。(2) 当“”选中“测试方式”选项时。按I键可使数据方式在“常规测量”、“近似测量”之间切换,按确认键进入近似角度选择菜单。按I键可选择近似角度,选择好后可以按确认键进行操作,显示“正在测试请等候!”画面后可显示测试菜单。(3) 当“”选中“数据”选项时,按I键可使数据方式在“调阅”、“删除”之间循环切换,按确认键进行相应的操作。当选择“自动”测试的方式时,需要将电压线夹在B相的电压上,而电流依次夹在A,B,C相的避雷器的计数器的下端,可取代抗干扰的测量方式。注意夹电流线时务必要把夹子的相别和避雷器的相别对于。显示结果可通过I键来达到切换的目的,当按一键时可在“存储”和“返回”选项之间切换,当选中“存储”选项按确认键后即可执行相应的操作。显示“数据正在存储!”画面,稍后返回主菜单。(4) 当选中“调阅”选项时可显示测量数据画面,按下一键时可在“返回”和“打印”选项之间切换。当选中“打印”选项按确认键后即可执行打印的操作。当选中“返回”选项按确认键后即可返回主菜单。当按下I键
