1、风力发电场箱式变压器检修与维护技术指导1例行检查与维护风电场应加强对箱式变压器设备、各项运行参数的检查、记录，及时掌握变压器的健康状况，及时发现、处理箱式变压器的各种异常情况。1.1 箱式变压器的日常巡视检查，应根据实际情况确定巡视周期a.有远方监测装置的箱式变压器,每月巡视一次。b.没有远方监测装置的箱式变压器，每10天巡视一次。1.2 在下列情况下应对箱式变压器进行特殊巡视检查，增加巡视检查次数a.新设备或经过检修、改造的变压器在投运72h内；b.有严重缺陷时；c.气象突变（如大风、大雾、大雪、冰雹、台风、寒潮等）时；CL雷雨季节特别是雷雨后；e.高温季节、高峰负载期间；1.3 箱式变压器

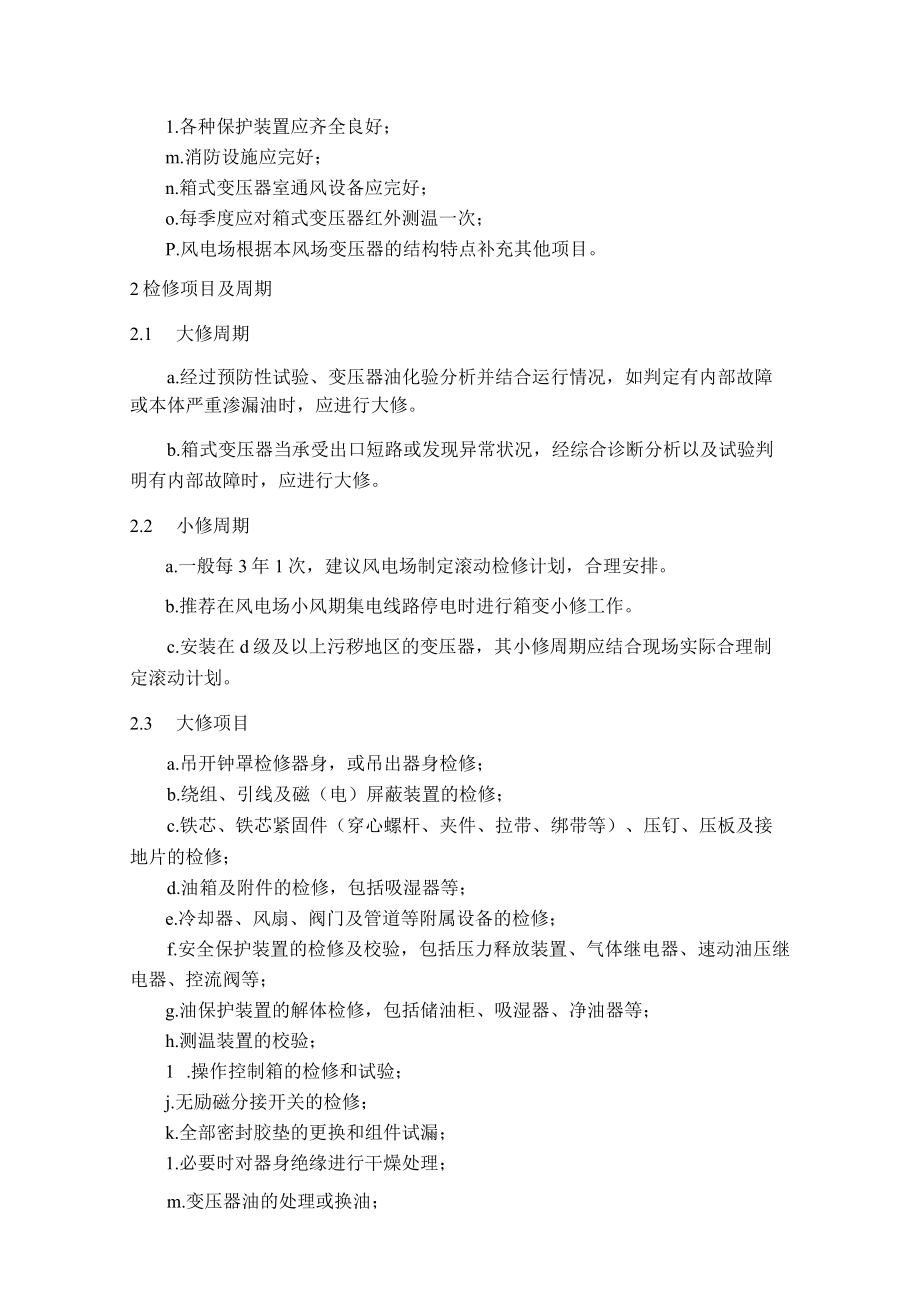

2、的例行检查维护内容a.变压器的油温和温度计应正常，储油柜的油位应与温度相对应，各部位无渗油、漏油；b.变压器外观无破损裂纹、无严重油污、无放电痕迹及其他异常现象；c.变压器声响均匀、正常；d.吸湿器完好、吸附剂干燥；e.引线接头、电缆、母线应无发热迹象；f.气体继电器内应无气体（一般情况）；g.各控制箱和二次端子箱、机构箱应关严，无受潮，温控装置工作正常；h.箱式变压器室的门窗、照明应完好，房屋不漏水；1 .各部位的接地应完好；每年应测量铁芯和夹件的接地电流；j.外壳应无异常发热；k.各种标志应齐全明显；1.各种保护装置应齐全良好；m.消防设施应完好；n.箱式变压器室通风设备应完好；o.每季度
3、应对箱式变压器红外测温一次；P.风电场根据本风场变压器的结构特点补充其他项目。2检修项目及周期2.1 大修周期a.经过预防性试验、变压器油化验分析并结合运行情况，如判定有内部故障或本体严重渗漏油时，应进行大修。b.箱式变压器当承受出口短路或发现异常状况，经综合诊断分析以及试验判明有内部故障时，应进行大修。2.2 小修周期a.一般每3年1次，建议风电场制定滚动检修计划，合理安排。b.推荐在风电场小风期集电线路停电时进行箱变小修工作。c.安装在d级及以上污秽地区的变压器，其小修周期应结合现场实际合理制定滚动计划。2.3 大修项目a.吊开钟罩检修器身，或吊出器身检修；b.绕组、引线及磁（电）屏蔽装置
4、的检修；c.铁芯、铁芯紧固件（穿心螺杆、夹件、拉带、绑带等）、压钉、压板及接地片的检修；d.油箱及附件的检修，包括吸湿器等；e.冷却器、风扇、阀门及管道等附属设备的检修；f.安全保护装置的检修及校验，包括压力释放装置、气体继电器、速动油压继电器、控流阀等；g.油保护装置的解体检修，包括储油柜、吸湿器、净油器等；h.测温装置的校验；1 .操作控制箱的检修和试验；j.无励磁分接开关的检修；k.全部密封胶垫的更换和组件试漏；1.必要时对器身绝缘进行干燥处理；m.变压器油的处理或换油；n.清扫油箱并进行喷涂油漆；o.大修的试验和试运行。2.4小修项目a.处理已发现的缺陷；b.放出储油柜积污器中的污油；
5、c.检修油位计，调整油位；d.检修冷却装置；e.检修安全保护装置:包括储油柜、压力释放阀（安全气道）、气体继电器、速动油压继电器等；f.检修油保护装置；g.检修测温装置：包括压力式温度计、电阻温度计（绕组温度计）、棒形温度计等；h.检查接地系统；1 .检修全部阀门和塞子，检查全部密封状态，处理渗漏油；j.清扫油箱和附件，必要时进行补漆；k.清扫外绝缘和检查导电接头（包括套管将军帽）；1.按有关规程规定进行测量和试验。o.临时检修项目3箱式变压器的异常运行及故障处理3.1 变压器在运行中的异常情况a.噪音较大，声音异常。b.套管裂纹，有放电现象。c.引线发热变色，但未熔化。CL上部落物危及安全，
6、不停电无法消除。e.上层油温超出正常值。f.油位显著下降或升高。g.油变色，油质不合格。3.2 发现异常情况，应汇报部门领导，通知检修维护人员尽快消除，并采取下列措施a.加强监视、检查，做好事故预想。b.若异常情况有威胁整体安全的可能性时，应立即停电处理。3.3 上层油温超过正常值，应查明原因，采取措施a.检查变压器负荷和油温与此负荷和冷却条件下应有的油温进行核对。b.检查变压器室的通风情况。c.核对温度表指示是否正确（可借助测温仪测量）。d.油温在正常负荷和冷却条件下上升超过I（TC或上层油温不断上升，负荷和温度表计均正常，且变压器室的通风情况良好则认为变压器内部故障，应将变压器停电检修。3
7、.4 油位异常时，应查明原因，采取措施a.当发现变压器油面较当时油温所应有的油位显著降低时，应查明原因补油。b.如因大量漏油致油位迅速下降，禁止将重瓦斯保护改投信号，应迅速采取堵漏措施，并立即加油。c.油位因温度升高可能超过油位指示极限，经查明不是假油位所致时，则应放油，使油位降至与当时油温所相对应的高度，以免溢油。3.5 发现下列情况之一，应立即断开变压器各侧电源，停电处理a.变压器内部音响很大，很不正常，有爆裂声。b.在正常负荷和冷却条件下，变压器上层油温异常，并不断上升。c.油枕，防爆门或压力释放阀喷油。d.严重漏油，致使油面低于油位计的指示限度。e.油色变化过甚，油内出现碳质。f.套管
8、有严重的破损和放电现象。g.套管接头和引线发红，熔化或熔断。h.变压器范围内发生人身事故，必须停电时。1 .当发生危及变压器安全的故障，而变压器的有关保护装置拒动时。j.变压器冒烟着火。k.当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。3.6 变压器的事故处理a.若过流保护动作跳闸，确系外部故障造成，在故障点消除后，变压器可不经过外部检查，经值长汇报调度同意，重新投入运行。b.保护装置及二次回路故障造成变压器跳闸，变压器不经过外部检查，重新投入运行。保护及二次回路缺陷应立即处理，重瓦斯和差动保护不允许同时停用。c.重瓦斯动作跳闸，且非误动，变压器应停电检查及试验。d.差动
9、和零序保护动作，应对保护范围内的设备进行外部检查，发现故障并将其消除后，可将变压器投入运行，否则应停电检查及试验。e.若属开关越级跳闸，在故障切除后，即可恢复送电,然后进行外部检查。3.7 瓦斯保护装置动作的处理a.轻瓦斯保护动作的处理1）气体不变色时，检查是否因漏油、渗油或温度下降造成油面过低所致,及时联系加油和处理漏油。2）气体变色时，可初步判断变压器有故障。3）检查瓦斯继电器内无气体时，应联系检修人员检查是否二次回路故障。4）瓦斯继电器内有气体时，应放气并采取措施。5）变压器内部故障，必须将变压器停止运行。联系检修人员记录气量，进行油色谱分析，测量绝缘电阻和绕组电阻，进行空载测量，并通知
10、变压器厂家。b.重瓦斯动作跳闸（且非误动）的处理1）油位太低，通过视察玻璃观察不到油位，找出渗漏点并修补。2）变压器有重大事故：如绝缘子断裂，电弧放电，短路。在完全检查、处理变压器之前不得通电。4试验4.1箱式变压器预试要求表1箱式变压器试验项目、周期和要求序号项目周期要求说明1红外测温1年2油中溶解气体色谱分析1）13年2）大修后1）运行设备的油中H2与烧类气体含量（体积分数）超过下列任何一项值时应引起注意：总燃含量大于15010-6H2含量大于150X10-6C2H2含量大于5X于-6（500kV变压器为1X10-6）2）燃类气体总和的产气速率大于0.25dh（开放式）和0.5mlh（密封
11、式）,或相对产气速率大于D总煌包括:CH4、C2H6、C2H4和C2H2四种气体2）溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析3）总燃含量低的设备不宜采用相对产气速率进行判断4）新投运的变压器应有投运前的测试数据5）测试周期中1）项的规定适用于大修后的变压器10%/月则认为设备有异常3绕组直流电阻1）6年或自行规定2）无励磁调压变压器变换分接位置后3）大修前后4）出口或近区短路后5）交接时6）必要时1）1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组，线间差别不应大于三相平均值的1%2）L6MVA及以下的变压器，相间
12、差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%3）与以前相同部位测得值比较，其变化不应大于2%4）电抗器参照执行1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按要求中3）项执行2）不同温度下的电阻值按下式换算式中RI、R2分别为在温度tl、t2时的电阻值：T为计算用常数，铜导线取235,铝导线取2253）无励磁调压变压器应在使用的分接锁定后测量4绕组绝缘电阻、吸收比1）6年或自行规定2）大修前后3）必要时1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化2）吸收比（1030C范围）不低于L3或极化指数不低于L5D采用250OV或5000V兆欧表
13、2）测量前被试绕组应充分放电3）测量温度以顶层油温为准，尽量使每次测量温度相近4）尽量在油温低于50C时测量，不同温度下的绝缘电阻值一般可按下式换算R2二RIXL581-/10式中RI、R2分别为温度11、t2时的绝缘电阻值5）吸收比不进行温度换算5交流耐压试验1）交接时2）更换绕组后3）必要时1）油浸变压器绕组额定电压UOkv以下变压器，应进行线端交流耐压试验,试验电压标准为出厂试验电压值的80%2）干式变压器全部更换绕组时，按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍1）交流耐压试验可以采用外施工频电压试验的方法,也可采用倍频感应法2）试验电压波形尽可能接近正弦
14、，试验电压值为测量电压的峰值除以2,试验时应在高压端监测3）外施交流电压试验电压的频率应为4565HZ,全电压下耐受时间为60s4）感应电压试验时,为防止铁芯饱和及励磁电流过大,试验电压的频率应适当大于额定频率。除非另有规定，当试验电压频率等于或小于2倍额定频率时,全电压下试验时间为60s;当试验电压频率大于2倍额定频率时,全电压下试验时间为：12OX额定频率试验频率（s）,但不少于15s6测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻DllOkV以下：6年2）大修前、后3）必要时绝缘电阻与以前测试结果相比无显著差别1）用250OV兆欧表2）夹件引出接地的可单独对夹
