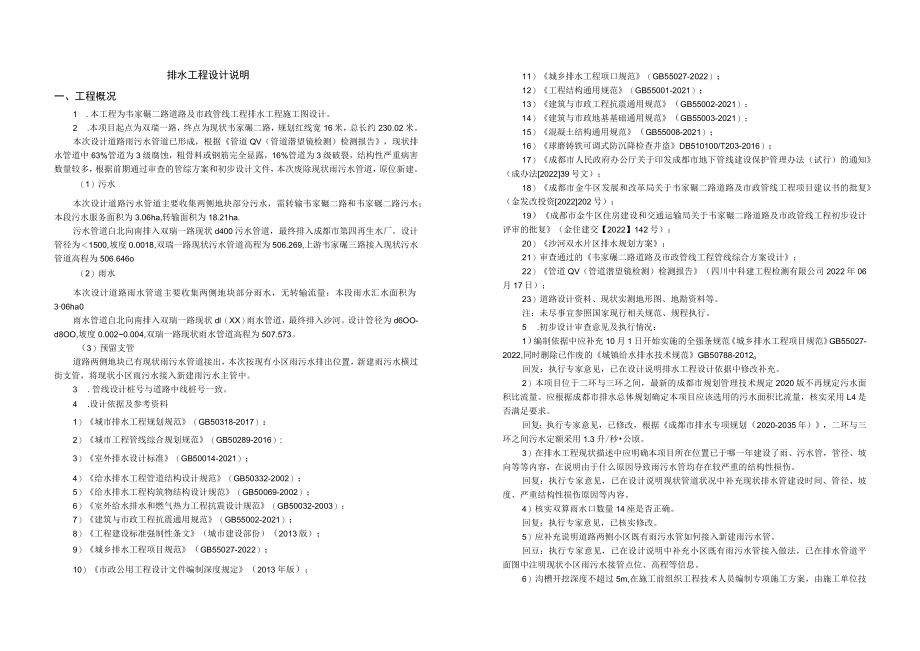

韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第1页
第1页 / 共6页
韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第2页
第2页 / 共6页

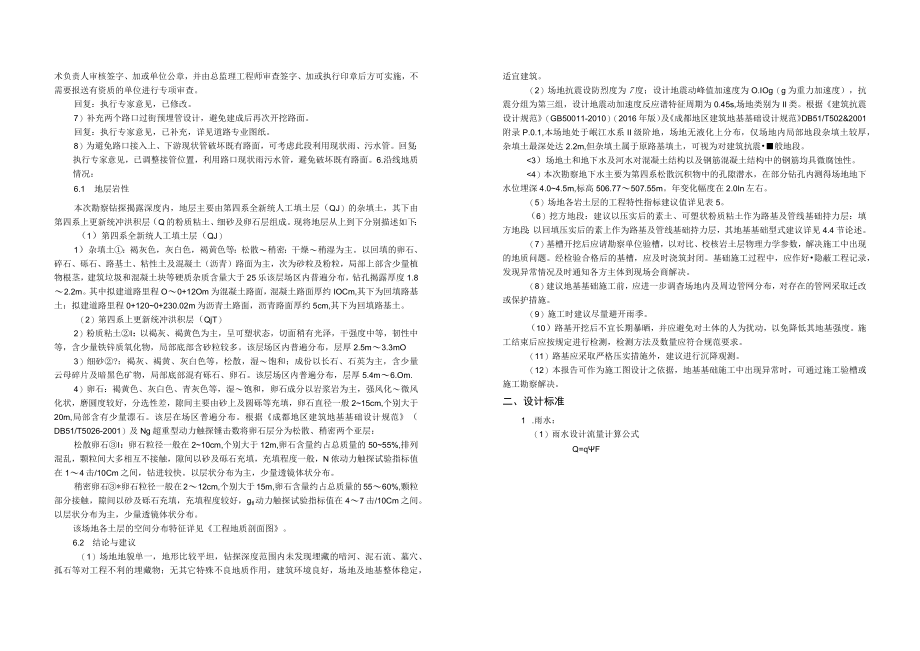

韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第3页
第3页 / 共6页
韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第4页
第4页 / 共6页
韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第5页
第5页 / 共6页
韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《韦家碾二路道路及市政管线工程排水工程施工图设计说明.docx(6页珍藏版)》请在第壹文秘上搜索。

1、排水工程设计说明一、工程概况1 .本工程为韦家碾二路道路及市政管线工程排水工程施工图设计。2 .本项目起点为双瑞一路,终点为现状韦家碾二路,规划红线宽16米,总长约230.02米。本次设计道路雨污水管道已形成,根据管道QV(管道潜望镜检测)检测报告,现状排水管道中63%管道为3级腐蚀,粗骨料或钢筋完全显露,16%管道为3级破裂,结构性严重病害数量较多,根据前期通过审查的管综方案和初步设计文件,本次废除现状雨污水管道,原位新建。(1)污水本次设计道路污水管道主要收集两侧地块部分污水,需转输韦家碾二路和韦家碾二路污水;本段污水服务面积为3.06ha,转输面积为18.21ha.污水管道白北向南排入双

2、瑞一路现状d400污水管道,最终排入成都市第四再生水厂。设计管径为1500,坡度0.0018,双瑞一路现状污水管道高程为506.269,上游韦家碾三路接入现状污水管道高程为506.646o(2)雨水本次设计道路雨水管道主要收集两侧地块部分雨水,无转输流量:本段雨水汇水面积为306ha0雨水管道自北向南排入双瑞一路现状dl(XX)雨水管道,最终排入沙河。设计管径为d6OO-d8OO,坡度0.0020.004,双瑞一路现状雨水管道高程为507.573。(3)预留支管道路两侧地块已有现状雨污水管道接出,本次按现有小区雨污水排出位置,新建雨污水横过街支管,将现状小区雨污水接入新建雨污水主管中。3 .管

3、线设计桩号与道路中线桩号一致。4 .设计依据及参考资料1)城市排水工程规划规范(GB50318-2017):2)城市工程管线综合规划规范(GB50289-2016):3)室外排水设计标准(GB50014-2021);4)给水排水工程管道结构设计规范(GB50332-2002);5)给水排水工程构筑物结构设计规范(GB50069-2002);6)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003);7)建筑与市政工程抗震通用规范(GB55002-2021);8)工程建设标准强制性条文(城市建设部份)(2013版);9)城乡排水工程项目规范(GB55027-2022);10)市政公用

4、工程设计文件编制深度规定(2013年版);11)城乡排水工程项口规范(GB55027-2022);12)工程结构通用规范(GB55001-2021);13)建筑与市政工程抗震通用规范(GB55002-2021);14)建筑与市政地基基础通用规范(GB55003-2021);15)混凝土结构通用规范(GB55008-2021);16)球磨铸铁可调式防沉降检查井盗DB510100/T203-2016);17)成都市人民政府办公厅关于印发成都市地下管线建设保护管理办法(试行)的通知(成办法202239号文);18)成都市金牛区发展和改革局关于韦家碾二路道路及市政管线工程项目建议书的批复(金发改投资2

5、022202号);19)成都市金牛区住房建设和交通运输局关于韦家碾二路道路及市政管线工程初步设计评审的批复(金住建交【2022】142号):20)沙河双水片区排水规划方案;21)审查通过的韦家碾二路道路及市政管线工程管线综合方案设计;22)管道QV(管道潜望镜检测)检测报告(四川中科建工程检测有限公司2022年06月17日);23)道路设计资料、现状实测地形图、地勘资料等。注:未尽事宜参照国家现行相关规范、规程执行。5 .初步设计审查意见及执行情况:1)编制依据中应补充10月1日开始实施的全强条规范城乡排水工程项目规范GB55027-2022,同时删除已作废的城镇给水排水技术规范GB50788

6、-2012o回发:执行专家意见,已在设计说明排水工程设计依据中修改补充。2)本项目位于二环与三环之间,最新的成都市规划管理技术规定2020版不再规定污水面积比流量。应根据成都市排水总体规划确定本项目应该选用的污水面积比流量,核实采用L4是否满足要求。回复:执行专家意见,已修改,根据成都市排水专项规划(2020-2035年),二环与三环之间污水定额采用1.3升/秒公顷。3)在排水工程现状描述中应明确本项目所在位置已于哪一年建设了雨、污水管,管径、坡向等等内容,在说明由于什么原因导致雨污水管均存在较严重的结构性损伤。回复:执行专家意见,已在设计说明现状管道状况中补充现状排水管建设时间、管径、坡度、

7、严重结构性损伤原因等内容。4)核实双算雨水口数量14座是否正确。回复:执行专家意见,已核实修改。5)应补充说明道路两侧小区既有雨污水管如何接入新建雨污水管。回豆:执行专家意见,已在设计说明中补充小区既有雨污水管接入做法,已在排水管道平面图中注明现状小区雨污水接管点位、高程等信息。6)沟槽开挖深度不超过5m,在施工前组织工程技术人员编制专项施工方案,由施工单位技术负责人审核签字、加或单位公章,并由总监理工程师审查签字、加或执行印章后方可实施,不需要报送有资质的单位进行专项审查。回复:执行专家意见,已修改。7)补充两个路口过街预埋管设计,避免建成后再次开挖路面。回复:执行专家意见,已补充,详见道路

8、专业图纸。8)为避免路口接入上、下游现状管破坏既有路面,可考虑此段利用现状雨、污水管。回复:执行专家意见,已调整接管位置,利用路口现状雨污水管,避免破坏既有路面。6.沿线地质情况:6.1 地层岩性本次勘察钻探揭露深度内,地层主要由第四系全新统人工填土层(QJ)的杂填土,其下由第四系上更新统冲洪积层(Q的粉质粘土、细砂及卵石层组成。现将地层从上到下分别描述如下:(1)第四系全新统人工填土层(QJ)1)杂填土:褐灰色,灰白色,褐黄色等:松散稍密:干燥稍湿为主。以回填的卵石、碎石、砾石、路基土、粘性土及混凝土(沥青)路面为主,次为砂粒及粉粒,局部上部含少量植物根茎,建筑垃圾和混凝土块等硬质杂质含量大

9、于25乐该层场区内普遍分布,钻孔揭露厚度1.82.2m。其中拟建道路里程O0+12Om为混凝土路面,混凝土路面厚约IOCm,其下为回填路基土:拟建道路里程0+1200+230.02m为沥青土路面,沥青路面厚约5cm,其下为回填路基土。(2)第四系上更新统冲洪积层(QjT)2)粉质粘土I:以褐灰、褐黄色为主,呈可塑状态,切面稍有光泽,干强度中等,韧性中等,含少量铁锌质氧化物,局部底部含砂粒较多。该层场区内普遍分布,层厚2.5m3.3mO3)细砂?:褐灰、褐黄、灰白色等,松散,湿饱和;成份以长石、石英为主,含少量云母碎片及暗黑色矿物,局部底部混有砾石、卵石。该层场区内普遍分布,层厚5.4m6.Om

10、.4)卵石:褐黄色、灰白色、青灰色等,湿饱和,卵石成分以岩浆岩为主,强风化微风化状,磨圆度较好,分选性差,隙间主要由砂上及圆砾等充填,卵石直径一般215cm,个别大于20m,局部含有少量漂石。该层在场区普遍分布。根据成都地区建筑地基基础设计规范(DB51/T5026-2001)及Ng超重型动力触探锤击数将卵石层分为松散、稍密两个亚层:松散卵石I:卵石粒径一般在210cm,个别大于12m,卵石含量约占总质量的5055%,排列混乱,颗粒间大多相互不接触,隙间以砂及砾石充填,充填程度一般,N侬动力触探试验指标值在14击/10Cm之间,钻进较快。以层状分布为主,少量透镜体状分布。稍密卵石*卵石粒径一般

11、在212cm,个别大于15m,卵石含量约占总质量的5560%,颗粒部分接触,隙间以砂及砾石充填,充填程度较好,gtl动力触探试验指标值在47击/10Cm之间。以层状分布为主,少量透镜体状分布。该场地各土层的空间分布特征详见工程地质剖面图。6.2 结论与建议(1)场地地貌单一,地形比较平坦,钻探深度范围内未发现埋藏的喑河、泥石流、墓穴、孤石等对工程不利的埋藏物:无其它特殊不良地质作用,建筑环境良好,场地及地基整体稳定,适宜建筑。(2)场地抗震设防烈度为7度;设计地震动峰值加速度为O.IOg(g为重力加速度),抗震分组为第三组,设计地震动加速度反应谱特征周期为0.45s,场地类别为II类。根据建筑

12、抗震设计规范(GB50011-2010)(2016年版)及成都地区建筑地基基础设计规范DB51/T502&2001附录P.0.1,本场地处于岷江水系II级阶地,场地无液化上分布,仅场地内局部地段杂填土较厚,杂填土最深处达2.2m,但杂填土属于原路基填土,可视为对建筑抗震般地段。3)场地土和地下水及河水对混凝土结构以及钢筋混凝土结构中的钢筋均具微腐蚀性。1200采用企口管。雨水口联络管采用II级钢筋混凝土承插管,360度混凝土满包基础。2 .管顶覆上小于1.0m,采用级钢筋混凝土承插管,360度混凝上满包基础.3 .管顶覆土1.0mWHW7.0m时,采用钢筋混凝土承插管(GB11836-2009)或企口管,180度砂石基础,作法见国标图集04S51&1L管顶覆1.0mH4.5m时采用级管,管顶覆土4.5mH7.(hn时采用III级管。4 .管顶覆I:7.0mH9.0时,采用W级钢筋混凝上承插管或企管,180度混凝上基础,做法见国标图集O4S516I9.5 .管顶覆9.0H时,采用川级钢筋混凝土承插管或企口管,360度混凝土基础。6 .排水管道工程设计工作年限为50年,结构安全等级为二级。7 .为方便用户及相交道路排水管顺接,交叉路口及路段预留排水检查井管道实施到检查井外侧0.57.
