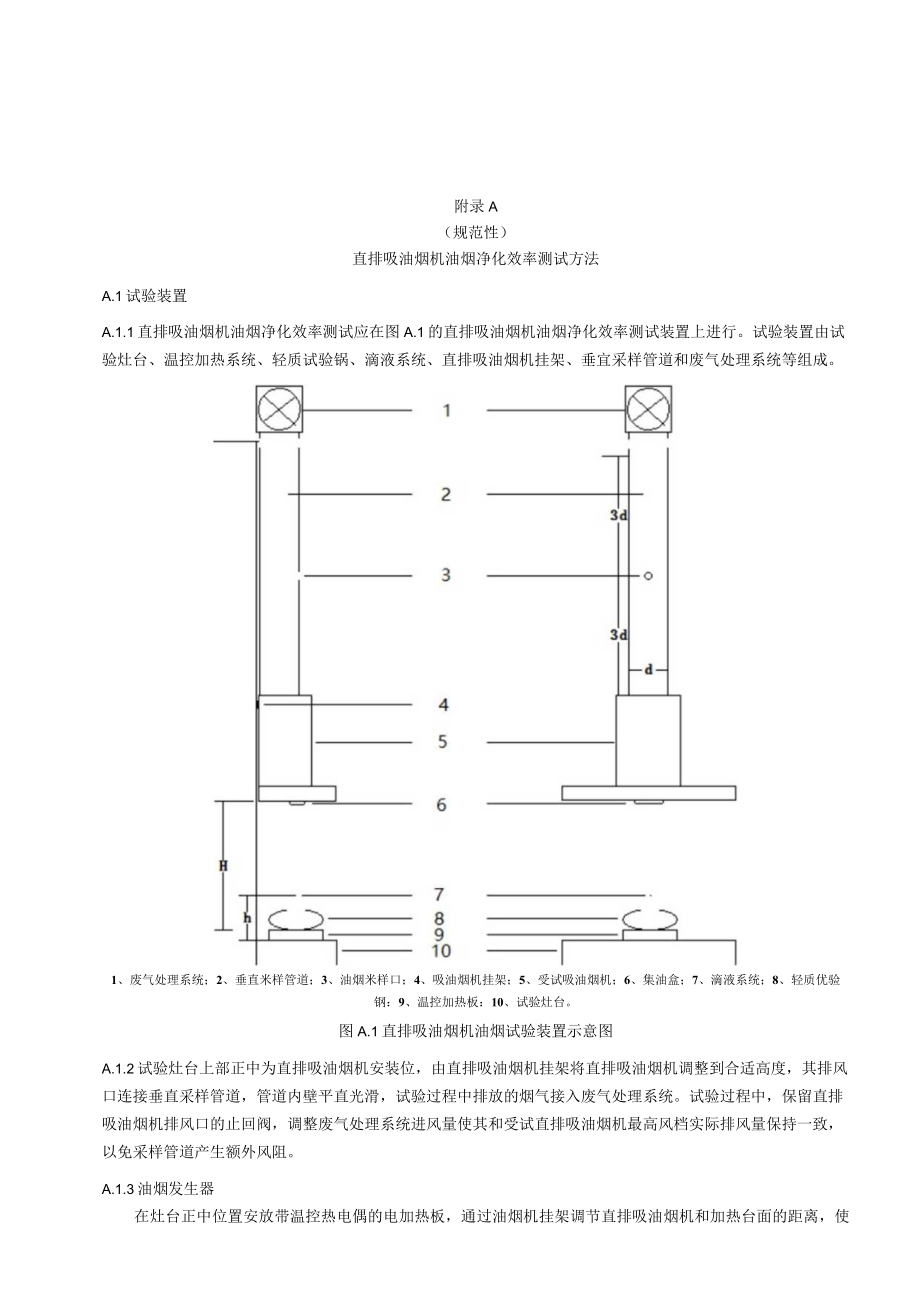

1、附录A（规范性）直排吸油烟机油烟净化效率测试方法A.1试验装置A.1.1直排吸油烟机油烟净化效率测试应在图A.1的直排吸油烟机油烟净化效率测试装置上进行。试验装置由试验灶台、温控加热系统、轻质试验锅、滴液系统、直排吸油烟机挂架、垂宜采样管道和废气处理系统等组成。1、废气处理系统；2、垂直米样管道；3、油烟米样口；4、吸油烟机挂架；5、受试吸油烟机；6、集油盒；7、滴液系统；8、轻质优验钢：9、温控加热板：10、试验灶台。图A.1直排吸油烟机油烟试验装置示意图A.1.2试验灶台上部正中为直排吸油烟机安装位，由直排吸油烟机挂架将直排吸油烟机调整到合适高度，其排风口连接垂直采样管道，管道内壁平直光滑
2、，试验过程中排放的烟气接入废气处理系统。试验过程中，保留直排吸油烟机排风口的止回阀，调整废气处理系统进风量使其和受试直排吸油烟机最高风档实际排风量保持一致，以免采样管道产生额外风阻。A.1.3油烟发生器在灶台正中位置安放带温控热电偶的电加热板，通过油烟机挂架调节直排吸油烟机和加热台面的距离，使其满足直排吸油烟机安装说明书中要求的最低安装高度(H)o台面上放置轻质试验锅，锅底中心正上方22525mm(h)处为试验油和蒸储水滴头。滴头,锅及加热台的安装位置参照图A.1。A.1.4温控系统A.1.4.1通过试验灶台上设置的功率为200Ow温控电加热板为试验锅加热，使试验过程中锅底温度始终保持在290

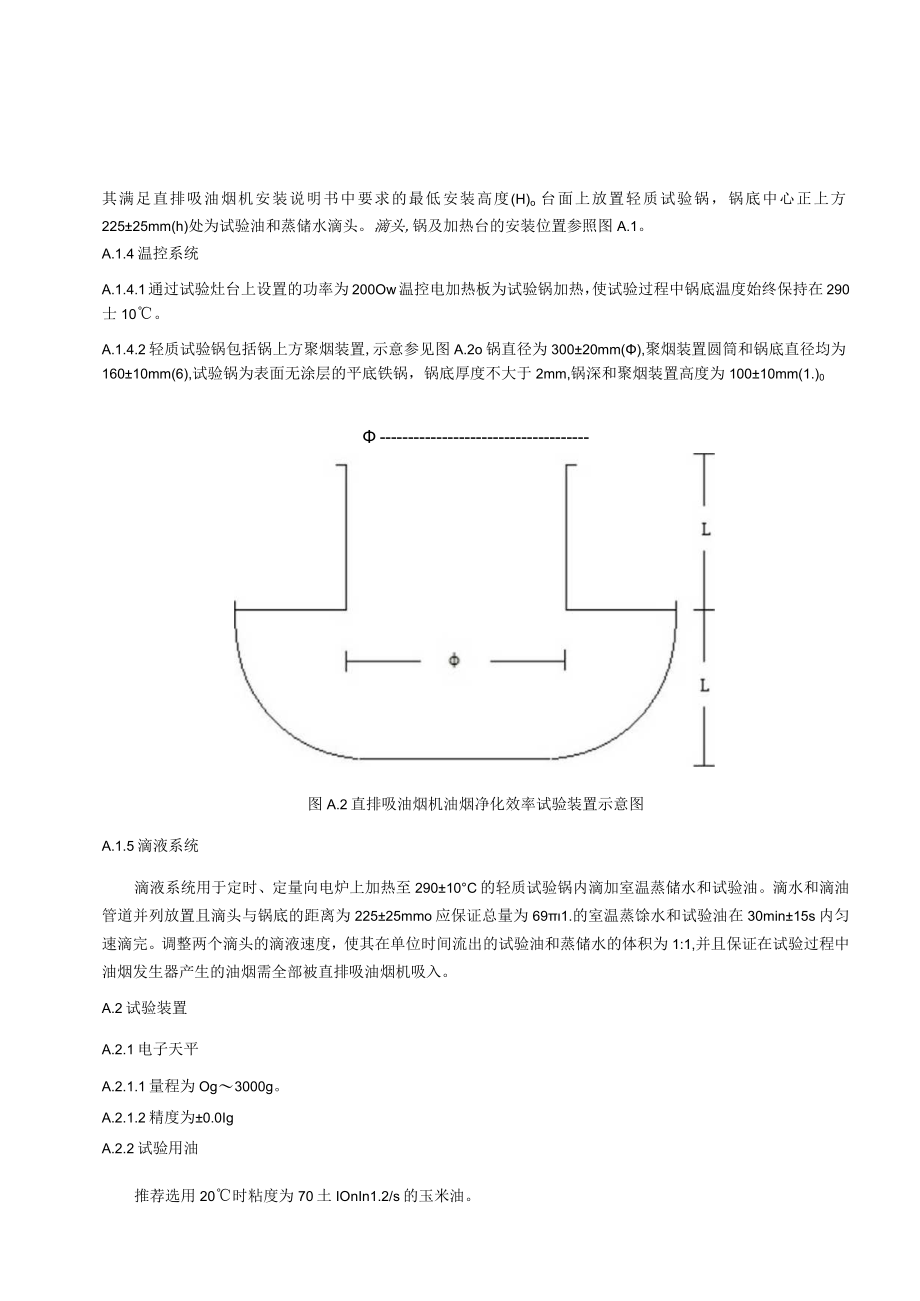

3、士10。A.1.4.2轻质试验锅包括锅上方聚烟装置,示意参见图A.2o锅直径为30020mm(),聚烟装置圆筒和锅底直径均为16010mm(6),试验锅为表面无涂层的平底铁锅，锅底厚度不大于2mm,锅深和聚烟装置高度为10010mm(1.)0图A.2直排吸油烟机油烟净化效率试验装置示意图A.1.5滴液系统滴液系统用于定时、定量向电炉上加热至29010C的轻质试验锅内滴加室温蒸储水和试验油。滴水和滴油管道并列放置且滴头与锅底的距离为22525mmo应保证总量为691.的室温蒸馀水和试验油在30min15s内匀速滴完。调整两个滴头的滴液速度，使其在单位时间流出的试验油和蒸储水的体积为1:1,并且保
4、证在试验过程中油烟发生器产生的油烟需全部被直排吸油烟机吸入。A.2试验装置A.2.1电子天平A.2.1.1量程为Og3000g。A.2.1.2精度为0.0IgA.2.2试验用油推荐选用20时粘度为70土IOnIn1.2/s的玉米油。A.3试验环境A.3.1试验装置应安装在满足GB/T17713-2011附录F密闭条件要求的模拟厨房内，废气处理系统的风量至少应在0m3h5000m3h范围内可调，经其处理排放的烟气应符合相应排放限值要求。A.3.2其它环境条件应满足环境温度：20C5C;相对湿度：40%70%；大气压力：86kPa106kPa25m1.0B.3.7比色管：25m1.oB.3.8带盖
5、聚四氟乙烯圆柱形套筒。B.4样品采集与保持B.4.1样品采集B.4.1.1采样要求a）采样布点、采样时间和频次、采样工况均见标准正文中。b）采样前后均需保证没有其它带油渍的物品污染滤筒。B.4.1.2采样步骤：参照GB/T16157-1996的烟尘等速采样步骤进行。a）采样前，先检查系统的气密性；b）加热用于湿度测量的全加热采样管，润湿干湿球，测出干、湿球温度和湿球负压;测量烟气温度、大气压和排气筒直径；测量烟气动、静压等条件参数；c）确定等速采样流量及采样嘴直径；d）装采样嘴及滤筒。装滤筒时需小心将滤筒直接从聚四氟乙烯套筒中倒入采样头内，特别注意不要污染滤筒表面；e）将采样管放入烟道内，封闭
6、采样孔；f）设置采样时间，开机；g）记录或打印采样前后累积体积、采样流量、表头负压、温度及采样时间，滤筒号;h）油烟采样器采集油烟。B.4.2样品保存B.4.2.1收集了油烟的滤筒应立即转入聚四氟乙烯套筒中，盖紧套筒盖；样品若不能在24h内测定，可保存在冰箱的冷藏室中（W4C）保存7d。B.5样品测定步骤B.5.1把采样后的滤筒用重蒸后的四氯化碳溶剂12m1.,浸泡在聚四氟乙烯套筒中，盖紧套筒盖；B.5.2把套筒置于超声清洗器中，超声清洗IOnIin；B.5.3把清洗液转移到25m1.比色管中；B.5.4再在套筒中加入6m1.四氯化碳超声清洗5min;B.5.5把清洗液同样转移到上述25m1.
7、比色管中；B.5.6再用少许四氯化碳清洗滤筒及聚四氟乙烯杯二次，一并转移到上述25m1.比色管中，加入四氯化碳稀释至刻度标线，即得到样品溶液；B.5.7红外分光光度法测定：测定前先预热红外测定仪Ih以上，调节好零点和满刻度，固定某一组校正系数；1.1.1 5.8标准系列配制：在精度为十万分之一的天平上准确称取回流好的相应的试验油标准样品Ig于50d容量瓶中，用重蒸（控制温度7074。C）后的分析纯四氯化碳稀释至刻度，得高浓度标准溶液A。取A液1.OOmI于50m1.容量瓶中用上述四氯化碳稀释至刻度，得标准中间液Bo移取一定量的B溶液于25m1.容量瓶中，用四氯化碳稀释至刻度配成标准系列样品溶液（浓度范围060mg1.）;8.5.9 样品测定：将样品溶液置于4cm比色皿中，即可进行红外分光试验；8.5.10 带盖聚四氟乙烯套筒和滤筒在清洗完后，应置于通风无尘处晾干备用。B.6
