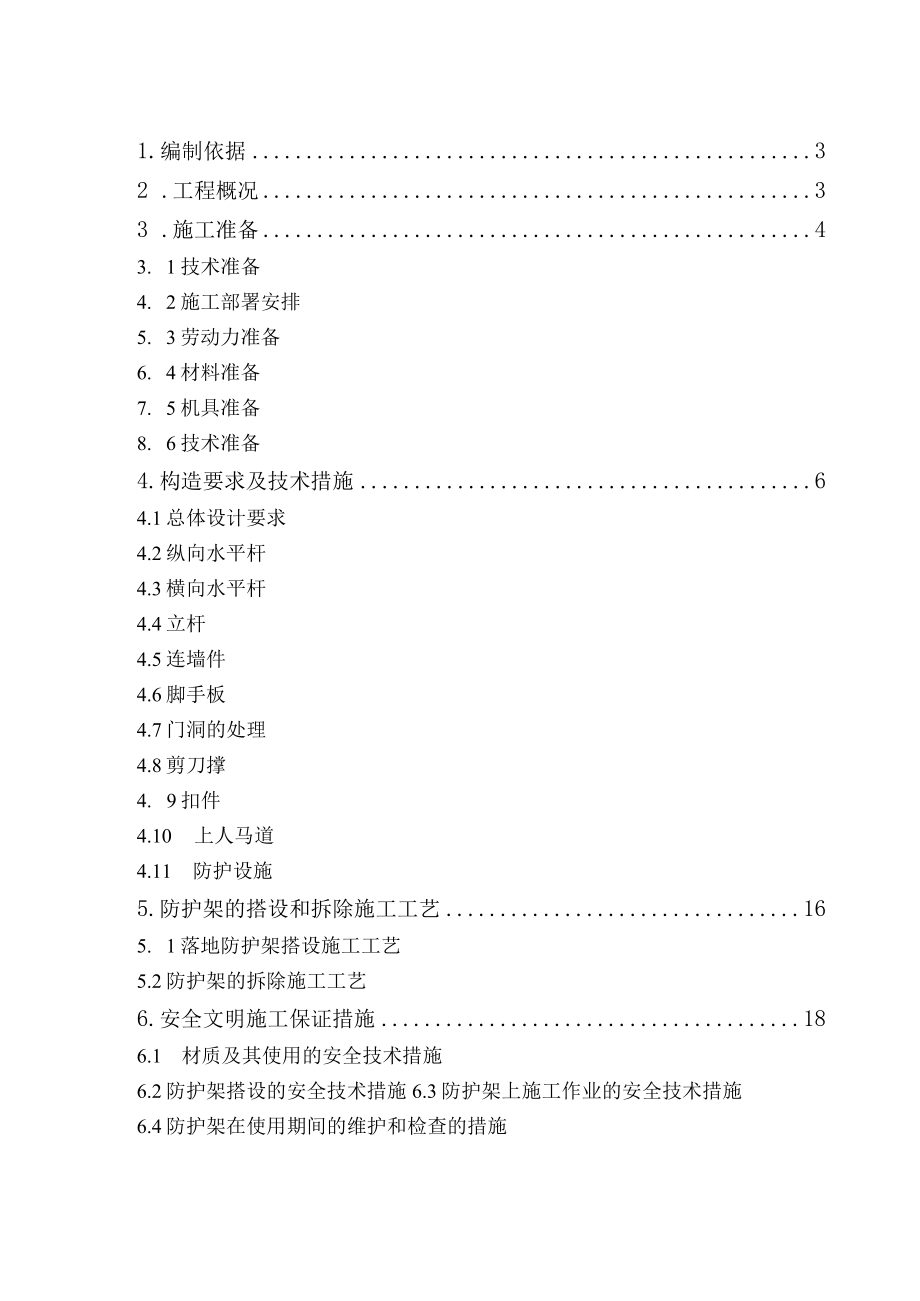

1、1.编制依据32 .工程概况33 .施工准备43. 1技术准备4. 2施工部署安排5. 3劳动力准备6. 4材料准备7. 5机具准备8. 6技术准备4.构造要求及技术措施64.1总体设计要求4.2纵向水平杆4.3横向水平杆4.4立杆4.5连墙件4.6脚手板4.7门洞的处理4.8剪刀撑4. 9扣件4.10 上人马道4.11 防护设施5.防护架的搭设和拆除施工工艺165. 1落地防护架搭设施工工艺5.2防护架的拆除施工工艺6.安全文明施工保证措施186.1 材质及其使用的安全技术措施6.2防护架搭设的安全技术措施6.3防护架上施工作业的安全技术措施6.4防护架在使用期间的维护和检查的措施6.5防护

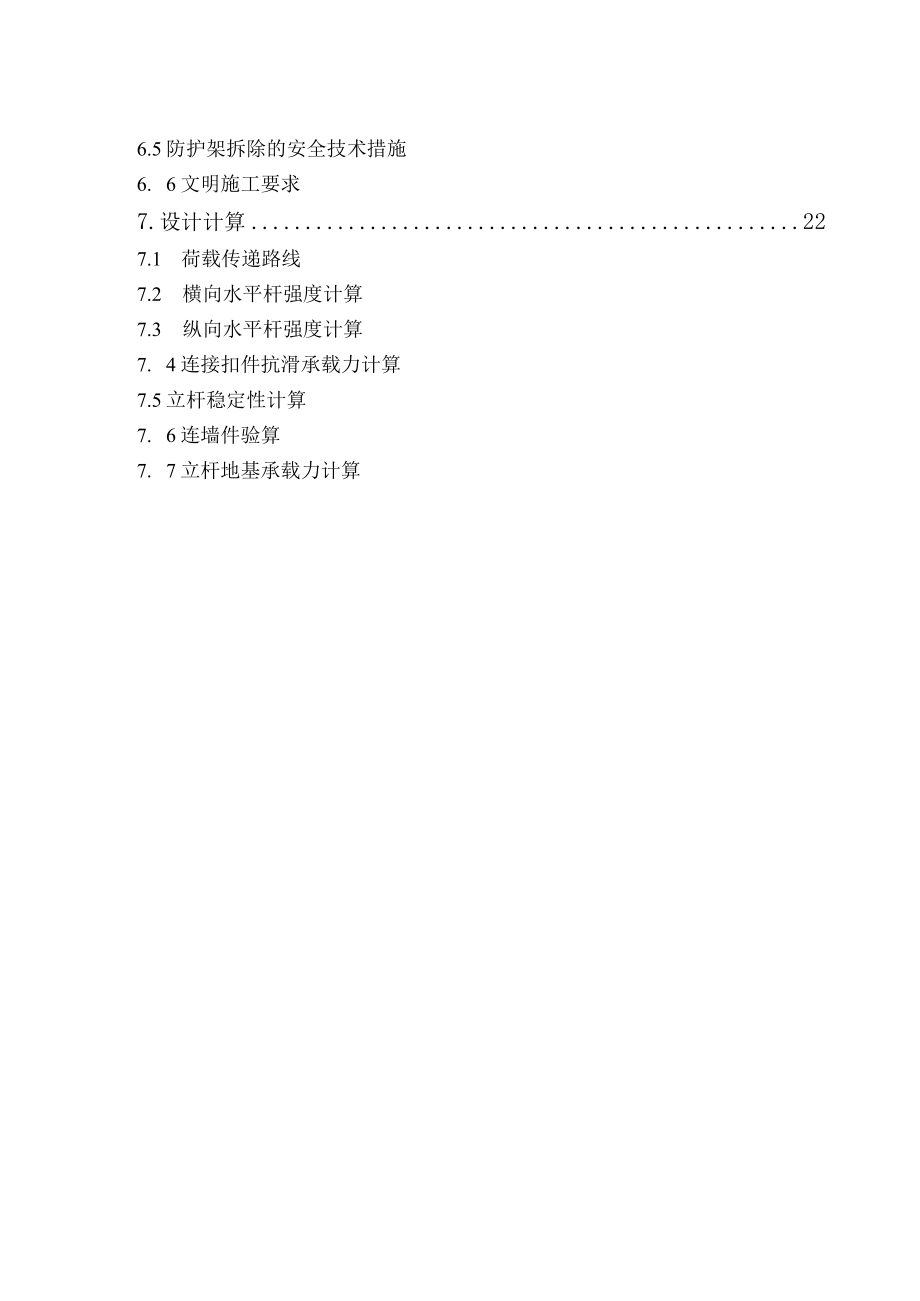

2、架拆除的安全技术措施6. 6文明施工要求7.设计计算227.1 荷载传递路线7.2 横向水平杆强度计算7.3 纵向水平杆强度计算7. 4连接扣件抗滑承载力计算7.5立杆稳定性计算7. 6连墙件验算7. 7立杆地基承载力计算1编制依据1.1 某某华贸成六期施工蓝图1.2 某某华贸成六期发展项目施工组织设计1. 3建筑施工扣件式钢管脚手架安全技术规程JGJI30-202*1.4 建筑施工高处作业安全技术规程JGJ80-911.5 建筑施工安全检查标准JGJ59-202*1. 6某某市建筑工程施工安全操作规程DBJ01-62-20021.7 钢管脚手架、模板支架安全选用技术规程(DB11/T583-
3、202*)1.8 建筑结构荷载规范(GB50009-202*)1.9钢结构设计规范(GB50017-202*)2工程概况本工程为某某华贸成中第六期工程，项目工程位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。开发单位为某某华贸奥苑房地产开发总承包公司，监理单位为某某赛瑞斯国际工程咨询总承包公司，设计单位为某某市建筑设计研究院，施工总承包单位为青建总承包公司股份公司。工程开工日期为202*年3月15日,竣工日期均为202*年9月05日，总工期为540日历天。本工程包括D9、DIO、D1.UD1.2、DI3、D14叠拼别墅以及D15独栋别墅部分组成总建筑面积为30019.
4、76m2,其中地上面积为23560.18m2,地下面积为6459.58m2。其中：D9-D12为剪力墙结构，单体总建筑面积为5004.27m2。其中地下1层，层高3.4米，建筑面积1068.55m2;地上3/4层，层高均为3.1米,建筑面积3935.72m2o总建筑高度为12.68米。D13D14为剪力墙结构，单体总建筑面积为4378.2Om2。其中地下1层，层高3.4米，建筑面积939.93m2；地上3/4层,层高均为3.1米,建筑面积3438.27r2。总建筑高度为12.68米。D15为剪力墙结构，总建筑面积为1246.28m2其中地下1层，层高3.5米，建筑面积305.52m2；地上3层
5、，首层层高3.2m,二、三层均为3.1米，建筑面积940.76m2。总建筑高度为9.7米。3施工准备3.1技术准备由技术负责人编制施工技术交底，施工前召开专题技术交底会，参加人包括施工作业队技术队长，混凝土班组长，经理部生产、技术人员。技术人员作好会议纪要，落实到施工作业队班组长。3.2施工部署安排根据我公司的技术条件及现场的具体情况，为合理安排工序，保证工程按期完工，本工程D9-D14#楼东西两侧地下及首层结构采用落地式脚手架、东西两侧二层以上采用悬挑式脚手架施工，悬挑梁采用16#工字钢，悬挑梁前端采用14钢丝绳进行吊拉卸荷搭，设最大高度为14.1m；南北两侧地下结构采用双排落地式脚手架搭设
6、于肥槽之内、从首层开始搭设在窗井之上。D1.5#楼采用双排落地式脚手架施工。3.3劳动力准备搭设阶段共需架子工25名，维护阶段共需架子工12名，拆除阶段共需外架工16名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2名测量放线工配合。3.4材料准备3.4.1钢管宜采用力学性能适中的Q235A（3号）钢，其力学性能应符合国家现行标准炭素结构钢（GB700-89）中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。钢管选用外径48.3+0.5mm,壁厚3.6+0.36mm的焊接钢管。3.4.2根据可铸铁分类及技术条件（GB978-67）的规定，扣件采用机械性能不低于KTH330
7、-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。3.4.3扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm03.4.4扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Immo扣件表面应进行防锈处理。3.4.5钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。3.4.6外架钢管采用金黄色，剪刀撑采用黑黄相间色，扣件刷暗红色防锈漆。3.4.7 16#工字钢符合现行国家标准GB/T700碳素结构钢中Q235-A级钢或GB/T1519低合金
8、高强度结构钢的有关规定。3.4.8 钢丝绳符合现行国家标准GB/T8918钢丝绳的规定。3.4.9 用于固定型钢悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB300级钢筋的规定。3.4.10 4.10木脚手板材质应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范的规定。脚手板厚度不应小于50mm,两端各设置直径不小于4mm的镀锌钢丝箍两道。3.4.11安全网符合主要材料计划表名称及规格用途总需用量备注6m长管纵向水平杆1000根6皿长管立杆850根6必长管剪刀撑380根4m长管纵向水平杆100根4m长管立杆150根3m长管调
9、整节头位置200根1.5m短管横向水平杆200根2.5m短管连墙杆30根4000m200mX50m脚手板600块直角扣件2500个旋转扣件2600个对接扣件2000个6mX1.8m安全网120某1.5mX6m安全平网100某18#工字钢悬挑梁130块14钢丝绳斜拉钢梁500米材料视工程进度分阶段组织进场。3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。名称数量用途扭力扳手10把检查扣件拧紧力度钢卷尺5把检查钢管弯曲程度和搭设中的距离或长度3.6技术准备施工前应按要求向架子工作好技术交底,根据人员变动情况进行及时交底。4构造要求及技术措施4.1总体设计要求4.1.1脚手架组成
10、立杆、纵向水平杆、横向水平杆、扣件（直角扣件、对接扣件、旋转扣件）、脚手板、剪刀撑、横向支撑、连墙件、扫地杆、底座等。4.1.2基本搭设的基本要求1本工程地下部分及南北向首层以上采用双排落地式脚手架，东西向二层以上采用悬挑式脚手架。横距IOOOmm,纵距为150Omnb步距为1500mmo2横距为IOOomnb内排脚手架距结构外墙面200mm。当搭设面不足80OmnI时，外排立杆直接落于夯实地面上。按下图搭设：11.3地基要求：将导墙外侧基础平整夯实后铺设架底脚手板。4.2纵向水平杆4. 2.1纵向水平杆设置横向水平杆之下，在立杆内侧，其长度不宜小于3跨；4.2 .2纵向水平杆接长宜采用对接扣
11、件连接，也可采用搭接。对接、搭接应符合下列规定：1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；2搭接长度不应小于Inb应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于IOOmmo具体设置如下图所示：（I）接头不在同步内（立面）（2）接头不在同跨内（平面）1一立杆；2纵向水平杆；3横向水平杆纵向水平杆对接接头布置3当使用木脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水
12、平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mmo4.3 横向水平杆1.1.1 3.1每一立杆与纵向水平杆相交处（即主节点），都必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不大于15cm。横向水平杆间距应与立杆间距相同，且根据作业层脚手板搭设的需要，可在两立杆之间在等间距设置增设12根小横杆，其最大间距不大于75cmo1.1.2 横向水平杆伸出外排纵向水平杆边缘距离不小于IOCn1；伸出里排纵向水平杆距结构外边缘15Cm（拆除模板后将此处设置水平兜网），且长度不大于44cm。上下层横向水平杆应在立杆处错开布置，同层的相邻横向水平杆
13、在立杆处相向布置。1.1.3 纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮15cm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.4立杆4.4.1 内立杆距外墙边20On1.m。每根立杆底部应设置垫板。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4. 4.2立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1
14、/3；2）搭接长度不应小于1m,应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。44.3全楼脚手架采用双排单立杆，立杆顶端高出结构檐口（最高点）上皮1500mm,立杆底设置垫板，其厚度不小于50mm,布设必须平稳,不得悬空。4.5连墙件4.5.1靠近主节点设置，偏离主节点的距离不得大于300mm；4.5.2从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；4.5.3连墙件按照两步三跨梅花形进行设置，利用钢管与碎墙采用双扣件进行刚性拉结。拉结点设置示意图如下4.5.4当拉结点遇到无洞口处利用大模板螺栓口穿入勾头螺栓，之后采用勾头螺栓与架
15、体进行连接固定。4.6脚手板4.6.1作业层脚手板应铺满、铺稳；4.6.2木脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150nm,两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm,其伸出横向水平杆的长度不应小于IOOmmo4.6.3作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。(a)脚手板对接；(b)脚手板搭接脚手板对接、搭接构造4.6.4铺板层小横杆设置间距不得大于立杆纵距的1.2o4.6.5塔吊、
