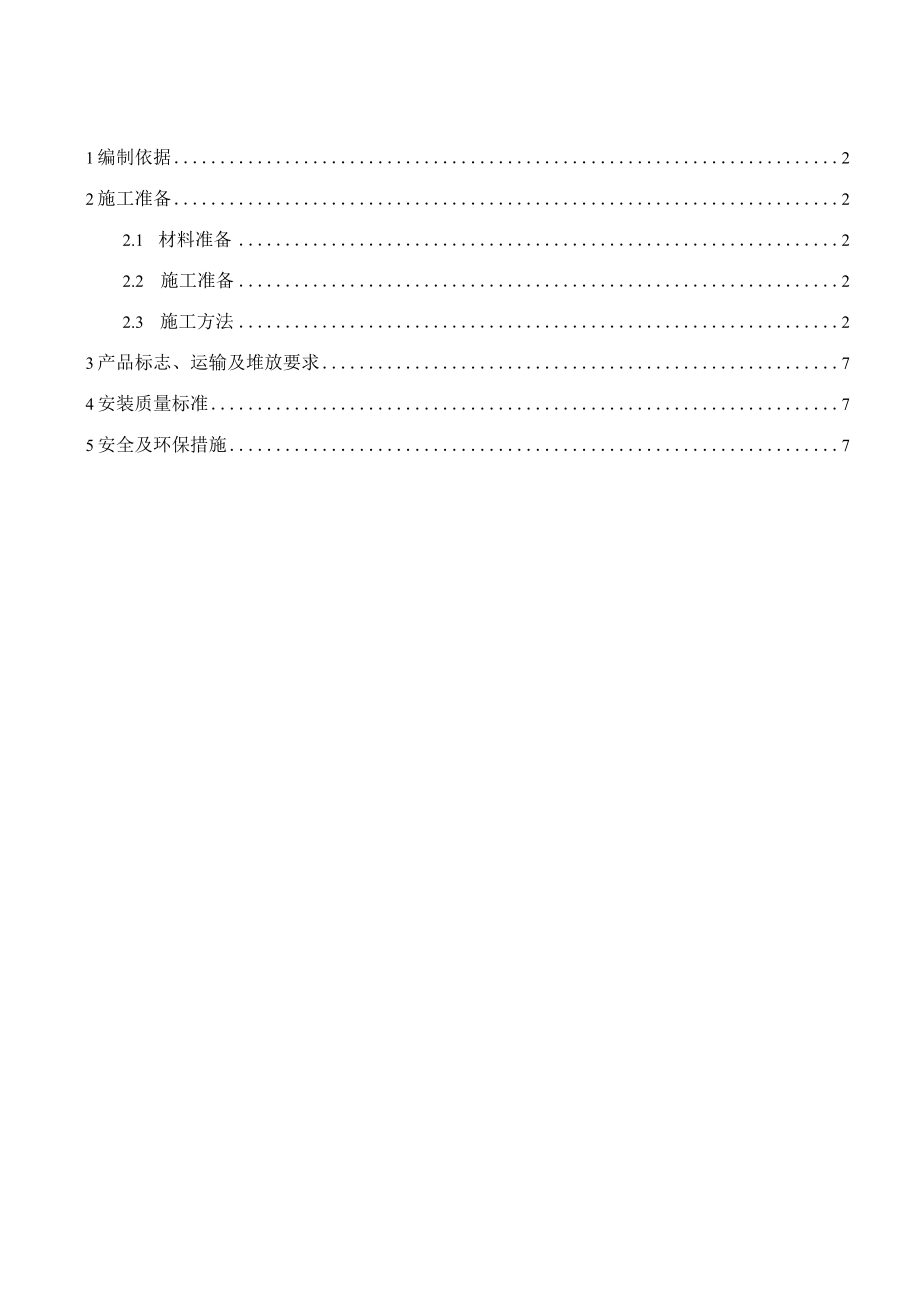

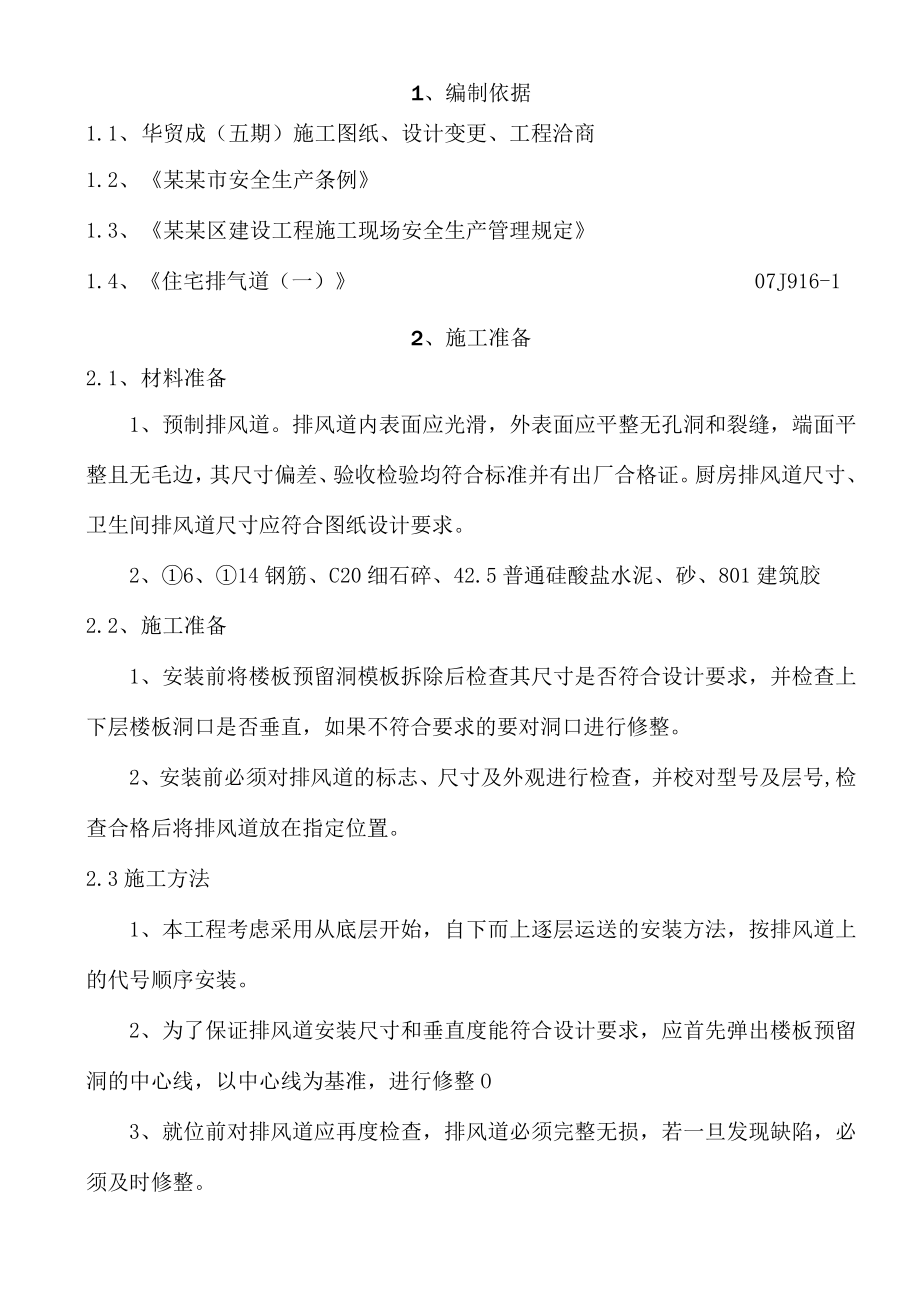

1、1编制依据22施工准备22.1 材料准备22.2 施工准备22.3 施工方法23产品标志、运输及堆放要求74安装质量标准75安全及环保措施71、编制依据1.1、 华贸成（五期）施工图纸、设计变更、工程洽商1.2、 某某市安全生产条例1.3、 某某区建设工程施工现场安全生产管理规定1.4、住宅排气道（一）07J916-12、施工准备2.1、 材料准备1、预制排风道。排风道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边，其尺寸偏差、验收检验均符合标准并有出厂合格证。厨房排风道尺寸、卫生间排风道尺寸应符合图纸设计要求。2、6、14钢筋、C20细石碎、42.5普通硅酸盐水泥、砂、801建筑胶

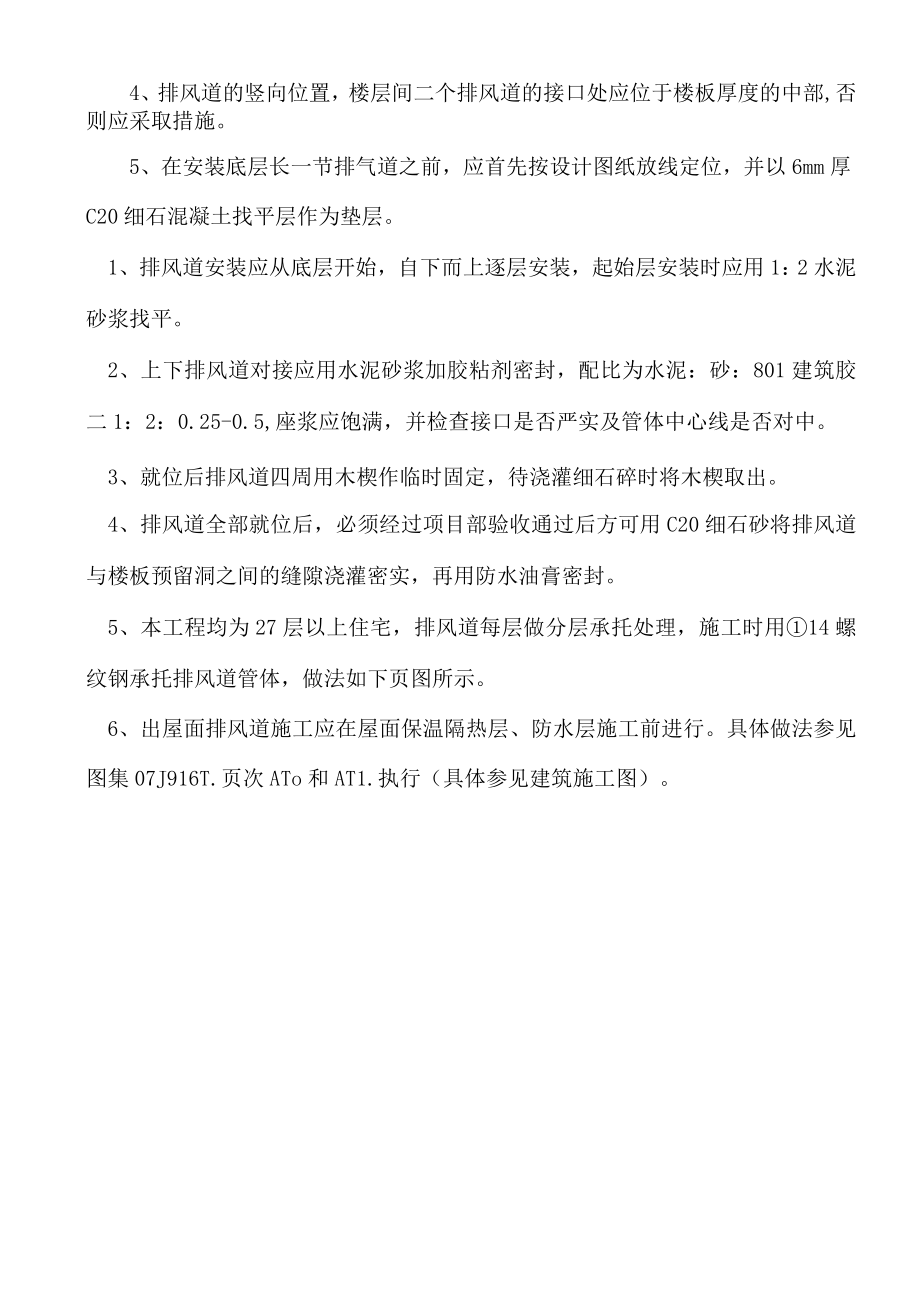

2、2.2、 施工准备1、安装前将楼板预留洞模板拆除后检查其尺寸是否符合设计要求，并检查上下层楼板洞口是否垂直，如果不符合要求的要对洞口进行修整。2、安装前必须对排风道的标志、尺寸及外观进行检查，并校对型号及层号,检查合格后将排风道放在指定位置。2.3施工方法1、本工程考虑采用从底层开始，自下而上逐层运送的安装方法，按排风道上的代号顺序安装。2、为了保证排风道安装尺寸和垂直度能符合设计要求，应首先弹出楼板预留洞的中心线，以中心线为基准，进行修整O3、就位前对排风道应再度检查，排风道必须完整无损，若一旦发现缺陷，必须及时修整。4、排风道的竖向位置，楼层间二个排风道的接口处应位于楼板厚度的中部,否则应
3、采取措施。5、在安装底层长一节排气道之前，应首先按设计图纸放线定位，并以6mm厚C20细石混凝土找平层作为垫层。1、排风道安装应从底层开始，自下而上逐层安装，起始层安装时应用1：2水泥砂浆找平。2、上下排风道对接应用水泥砂浆加胶粘剂密封，配比为水泥：砂：801建筑胶二1：2：0.25-0.5,座浆应饱满，并检查接口是否严实及管体中心线是否对中。3、就位后排风道四周用木楔作临时固定，待浇灌细石碎时将木楔取出。4、排风道全部就位后，必须经过项目部验收通过后方可用C20细石砂将排风道与楼板预留洞之间的缝隙浇灌密实，再用防水油膏密封。5、本工程均为27层以上住宅，排风道每层做分层承托处理，施工时用14
4、螺纹钢承托排风道管体，做法如下页图所示。6、出屋面排风道施工应在屋面保温隔热层、防水层施工前进行。具体做法参见图集07J916T.页次ATo和AT1.执行（具体参见建筑施工图）。自然抽力寒风帽排风道出屋面做法自然抽力器风帽座平面（一面靠墙）IT(2-2)排风道出屋面做法7、排风道在施工安装过程中为防止杂物掉入排风道内，排风道管口应采取遮盖措施。中14螺纹钢一端伸入墙深度50nm一端担在楼面上C20细石碎填实,排风道长边尺寸p,楼板上预留洞长边尺寸.排风道承托平面示意图118、在安装风道过程必须用线锤校正排风道的垂直位置，保证位置垂直准确。9、风道安装完毕后，楼板与管道间孔隙需支吊模，然后用C2
5、0细石混凝上灌实，并作好防水处理。10、为规范和方便排风道与排油烟机的连接，管道生产厂家应提供排风道进风口相应的自排器，且安装位置符合设计要求。3、产品标志、运输及堆放要求1、排风道应在进风口下缘IOOmm处喷涂制造厂名称、产品代号、产品生产日期。2、产品运输时必须横置平放并将其固定，以减少运输过程中的震动，防止碰撞，窄些时要轻起轻放，严禁抛掷。3、产品的堆放场地必须平整，层层放垫木，垫木应放在距排风道端部20030Omm处，堆方高度不能超过2m。4、安装质量标准1、排风道中心线与楼板定位线偏差应不大于3mm。2、上下排风道接口中心线位移不大于2mm。3、每节排风道垂直偏差应不大于3mm。5、
6、安全及环保措施1、施工人员进入施工现场必须佩戴安全帽，所有用电设备必须按照一机一闸设置，严格遵守有关安全操作规程，实现安全生产和文明生产。2、现场材料堆放整齐，不得乱扔乱放，施工现场施工完毕后必须清扫干净，做到工完场清。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
