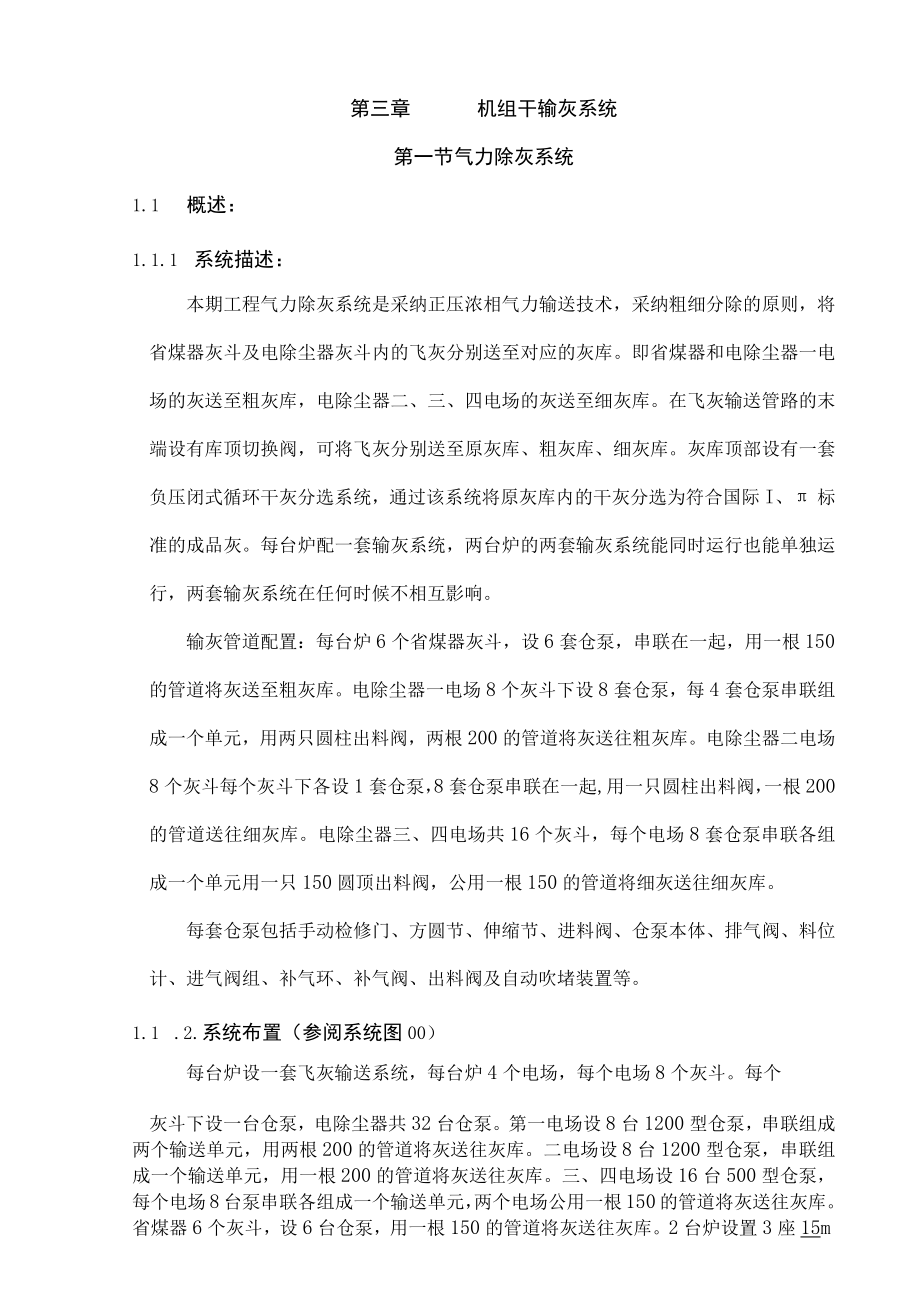

1、第三章机组干输灰系统第一节气力除灰系统1.1 概述：1.1.1 系统描述：本期工程气力除灰系统是采纳正压浓相气力输送技术，采纳粗细分除的原则，将省煤器灰斗及电除尘器灰斗内的飞灰分别送至对应的灰库。即省煤器和电除尘器一电场的灰送至粗灰库，电除尘器二、三、四电场的灰送至细灰库。在飞灰输送管路的末端设有库顶切换阀，可将飞灰分别送至原灰库、粗灰库、细灰库。灰库顶部设有一套负压闭式循环干灰分选系统，通过该系统将原灰库内的干灰分选为符合国际I、标准的成品灰。每台炉配一套输灰系统，两台炉的两套输灰系统能同时运行也能单独运行，两套输灰系统在任何时候不相互影响。输灰管道配置：每台炉6个省煤器灰斗，设6套仓泵，串
2、联在一起，用一根150的管道将灰送至粗灰库。电除尘器一电场8个灰斗下设8套仓泵，每4套仓泵串联组成一个单元，用两只圆柱出料阀，两根200的管道将灰送往粗灰库。电除尘器二电场8个灰斗每个灰斗下各设1套仓泵，8套仓泵串联在一起,用一只圆柱出料阀，一根200的管道送往细灰库。电除尘器三、四电场共16个灰斗，每个电场8套仓泵串联各组成一个单元用一只150圆顶出料阀，公用一根150的管道将细灰送往细灰库。每套仓泵包括手动检修门、方圆节、伸缩节、进料阀、仓泵本体、排气阀、料位计、进气阀组、补气环、补气阀、出料阀及自动吹堵装置等。1.1 .2.系统布置（参阅系统图00）每台炉设一套飞灰输送系统，每台炉4个电

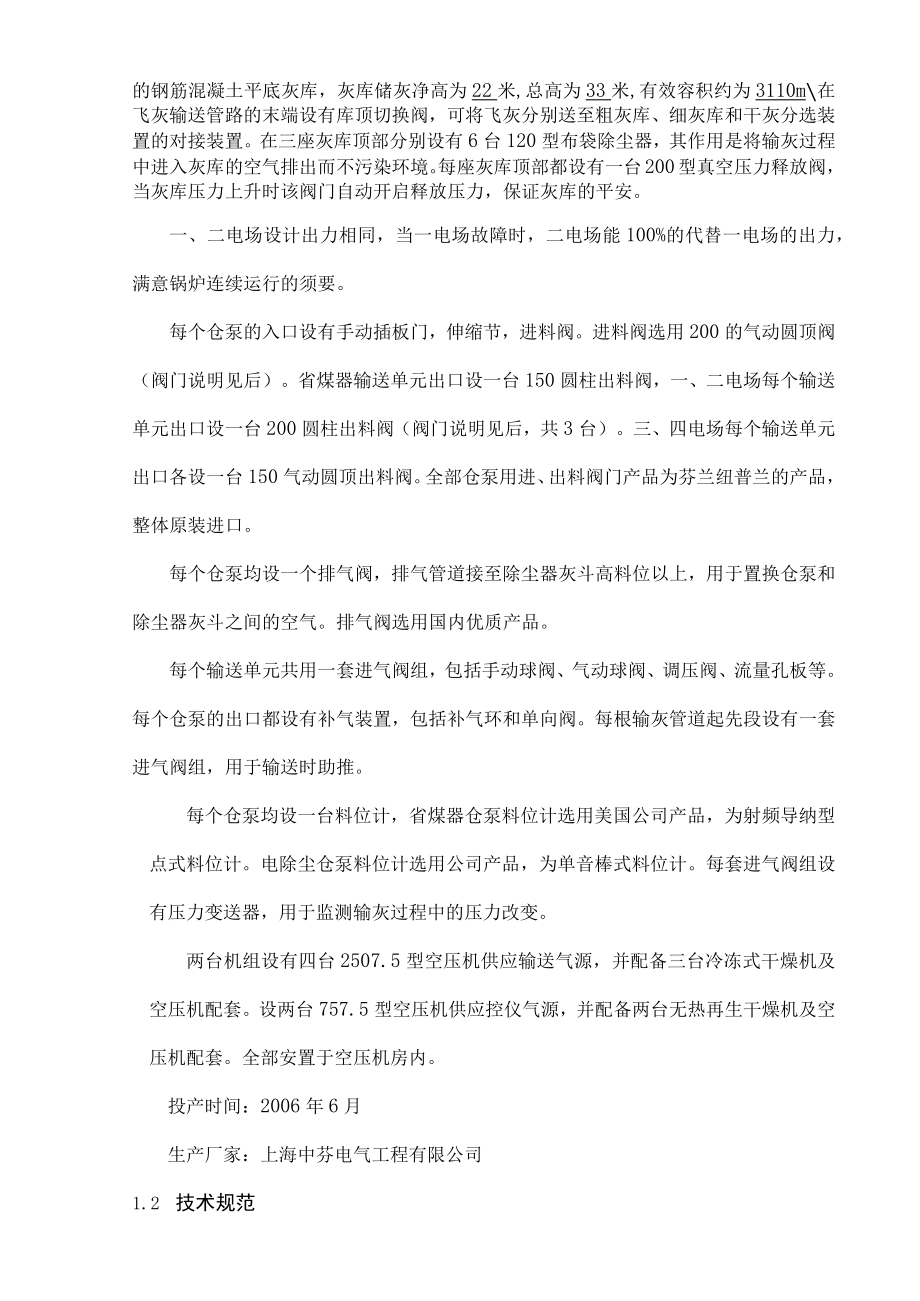

3、场，每个电场8个灰斗。每个灰斗下设一台仓泵，电除尘器共32台仓泵。第一电场设8台1200型仓泵，串联组成两个输送单元，用两根200的管道将灰送往灰库。二电场设8台1200型仓泵，串联组成一个输送单元，用一根200的管道将灰送往灰库。三、四电场设16台500型仓泵，每个电场8台泵串联各组成一个输送单元，两个电场公用一根150的管道将灰送往灰库。省煤器6个灰斗，设6台仓泵，用一根150的管道将灰送往灰库。2台炉设置3座15m的钢筋混凝土平底灰库，灰库储灰净高为22米,总高为33米,有效容积约为3110m在飞灰输送管路的末端设有库顶切换阀，可将飞灰分别送至粗灰库、细灰库和干灰分选装置的对接装置。在三
4、座灰库顶部分别设有6台120型布袋除尘器，其作用是将输灰过程中进入灰库的空气排出而不污染环境。每座灰库顶部都设有一台200型真空压力释放阀，当灰库压力上升时该阀门自动开启释放压力，保证灰库的平安。一、二电场设计出力相同，当一电场故障时，二电场能100%的代替一电场的出力，满意锅炉连续运行的须要。每个仓泵的入口设有手动插板门，伸缩节，进料阀。进料阀选用200的气动圆顶阀（阀门说明见后）。省煤器输送单元出口设一台150圆柱出料阀，一、二电场每个输送单元出口设一台200圆柱出料阀（阀门说明见后，共3台）。三、四电场每个输送单元出口各设一台150气动圆顶出料阀。全部仓泵用进、出料阀门产品为芬兰纽普兰的
5、产品，整体原装进口。每个仓泵均设一个排气阀，排气管道接至除尘器灰斗高料位以上，用于置换仓泵和除尘器灰斗之间的空气。排气阀选用国内优质产品。每个输送单元共用一套进气阀组，包括手动球阀、气动球阀、调压阀、流量孔板等。每个仓泵的出口都设有补气装置，包括补气环和单向阀。每根输灰管道起先段设有一套进气阀组，用于输送时助推。每个仓泵均设一台料位计，省煤器仓泵料位计选用美国公司产品，为射频导纳型点式料位计。电除尘仓泵料位计选用公司产品，为单音棒式料位计。每套进气阀组设有压力变送器，用于监测输灰过程中的压力改变。两台机组设有四台2507.5型空压机供应输送气源，并配备三台冷冻式干燥机及空压机配套。设两台757

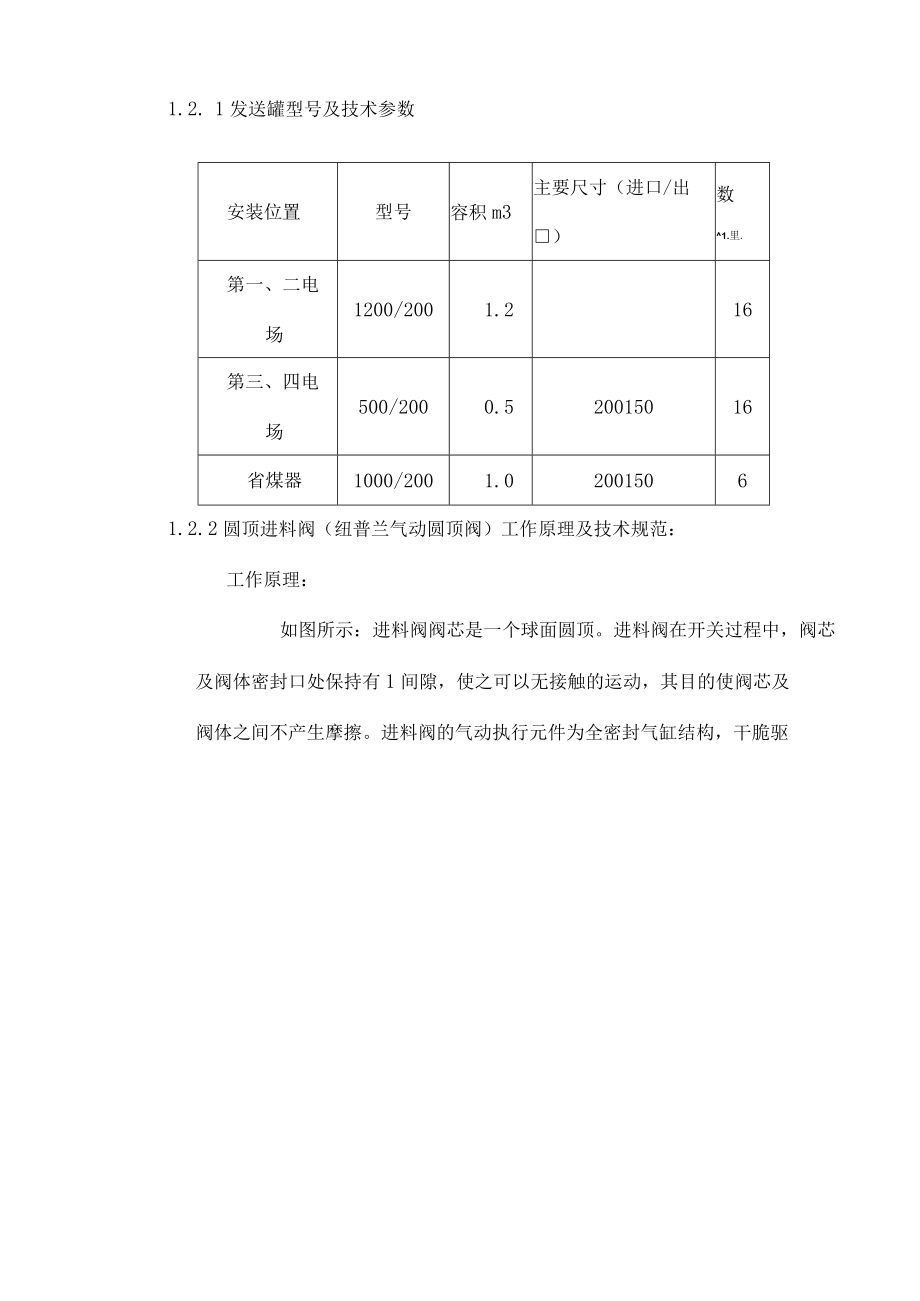

6、.5型空压机供应控仪气源，并配备两台无热再生干燥机及空压机配套。全部安置于空压机房内。投产时间：2006年6月生产厂家：上海中芬电气工程有限公司1.2 技术规范1.2. 1发送罐型号及技术参数安装位置型号容积m3主要尺寸（进口/出）数1.里.第一、二电场1200/2001.216第三、四电场500/2000.520015016省煤器1000/2001.020015061.2.2圆顶进料阀（纽普兰气动圆顶阀）工作原理及技术规范：工作原理：如图所示：进料阀阀芯是一个球面圆顶。进料阀在开关过程中，阀芯及阀体密封口处保持有1间隙，使之可以无接触的运动，其目的使阀芯及阀体之间不产生摩擦。进料阀的气动执行
7、元件为全密封气缸结构，干脆驱动进料阀芯转动，有效地防止了灰尘进入其中造成的磨损、泄露等问题。在进料阀处于密封状态，橡胶密封圈充气以后，因膨胀紧紧地压在球面圈顶阀芯上，使之形成一个特别牢靠的密封环带。技术规范:公称通径200气囊设计压力0.6进料阀设计玉力0.3限制气源压力O.40.6耗气量1次气缸气缸125执行器输出转矩650Nm工作温度170oC设计温度200适用介质粉煤灰、石灰石粉等圆柱出料阀（纽普兰气动圆柱旋转阀）工作原理及技术规范:工作原理：如图所示：气动圆柱出料阀又称气动圆柱旋转阀，是气力输送系统中的关键部件。圆柱阀结构牢靠，加工精度高，专为栓流式气力输送系统研制。阀芯及管道平滑过渡
8、，无曲率改变，适合于浓相栓流式输送，采纳耐磨阀芯，运用寿命长，维护简便。采纳了先进的气动执行器。圆柱体阀芯及阀体的进出料管间的间隙不大于0.4,使之可以无接触的方式运动，其目的使阀芯及阀体之间不产生摩擦，在没有开泵压力的状况下，更好地满意系统要求。出料阀的气动执行元件为全密封气缸结构，干脆驱动进料阀转动,有效地防止了灰尘进入其中造成的磨损、泄露等问题。技术规范:公称涌杼160200气气缶T12.5执行机构盗入与嫄压力0S执行机松镒由何担650T作潟席170V话用介布粉焊灰1.2. 4输灰管道技术规范:安装位置尺寸根数材料第一电场219X8220号碳钢管其次电场2198120号碳钢管第三、四电场
9、1688120号碳钢管省煤器168X9120号碳钢管1.2.5 输送管道弯头技术规范:型号弯曲半径（单位：）数量材质1501400待定合金钢2001600待定合金钢1.2.6 库顶切换阀技术规范:公称涌杼160200缶TT1251行和构输入与源压力5抄行和构镯由和拓66。丁佐潟庶V17。活田介后翔煌:加1. 2.7库顶布袋除尘器技术规范:离心通风机型号4-72风压3187-2019风量128.8-257.6-3m电流5A功率15电压380V布袋式除尘器型号120处理风量96-153m3过滤面积120m2过滤风速0.8工作温度120除尘效率99.95%壳体耐压5000允许进口浓度2009（标）出
10、口浓度5050mg（标）1.3设备清单（#5、#6两台炉）序号名称规格型号单位数量生产厂家备注-省煤器下输送设备部分1手动检修门377只12中芬电气序号名称规格型号单位数量生产厂家备注2膨胀节200只12中芬电气3水冷式进料阀200台12芬邀普兰省煤器灰斗4仓泵料位计IO1.OA1.只12美国分体式5发送器（仓泵）500/2000.50m3型发送器台12中芬电气6排气阀50只12日本中田7进气阀组及管道50套4日本中田（含助吹阀组）8补气阀40只2日本中田9单向阀25只12中芬电气10流量孔板25只12中芬电气11补气环150只12中芬电气序号名称规格型号单位数量生产厂家备注12圆柱型出料阀1
11、50只2芬当普兰13吹堵阀组及管道100套2日本中田14输送管道150米中芬电气按实际须要量15输送弯头150只中芬电气16排气管575米中芬电气17管路膨胀节150只6中芬电气18平台爬梯吨6中芬电气,二电除尘器下一电场输送设备部分1手动检修门300X300只16中芬电气2方圆节只16中芬电气序号名称规格型号单位数量生产厂家备注3过渡管只16中芬电气4膨胀节200只16中芬电气5进料阀200台166灰斗料位计1.2000-24.只32射频导纳7仓泵料位计61只16单音棒8发送器（仓泵）1200/2001.20m3型发送器台16中芬电气9排气阀80只16日本中田10进气阀组及管道50套8日本中
