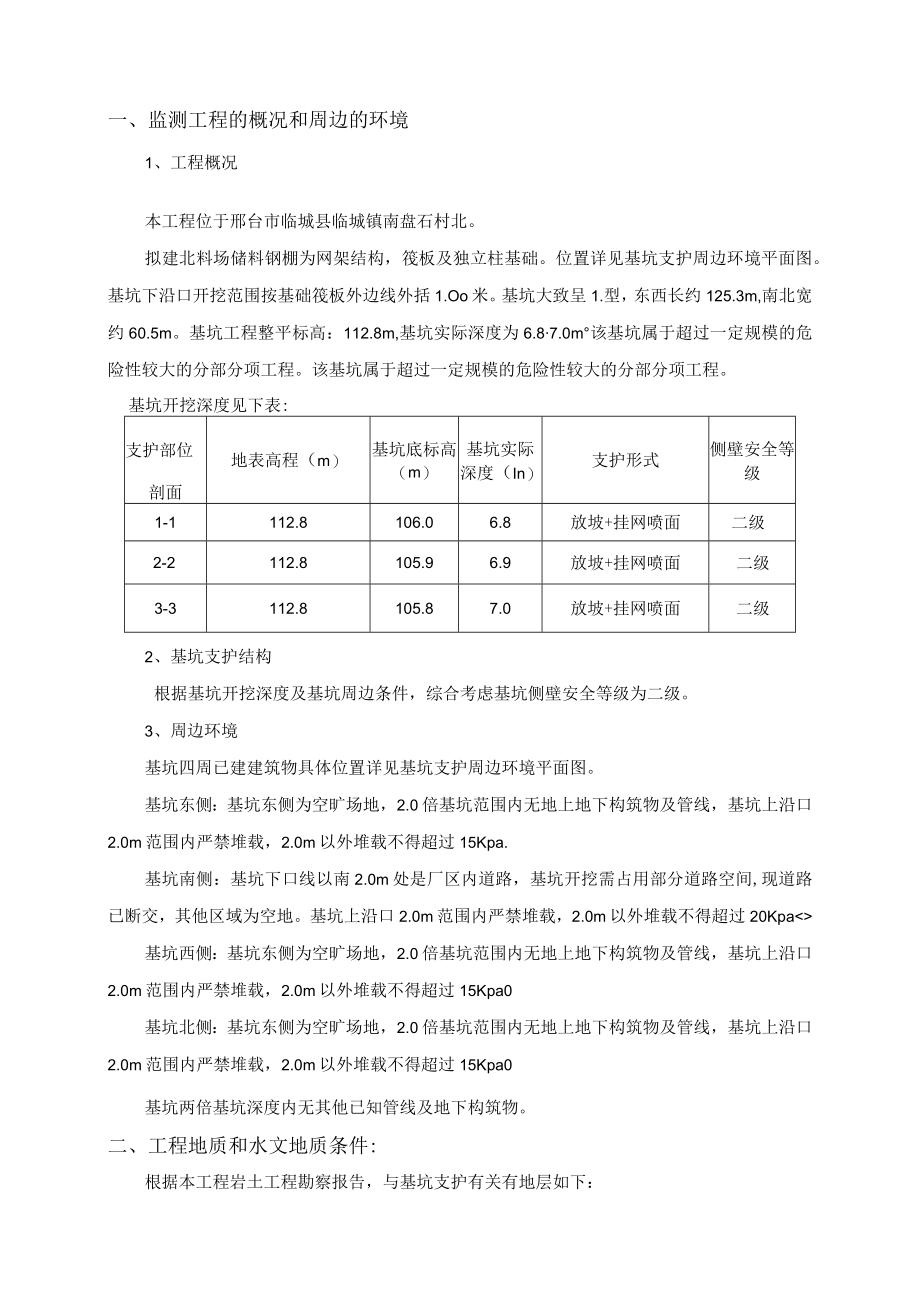

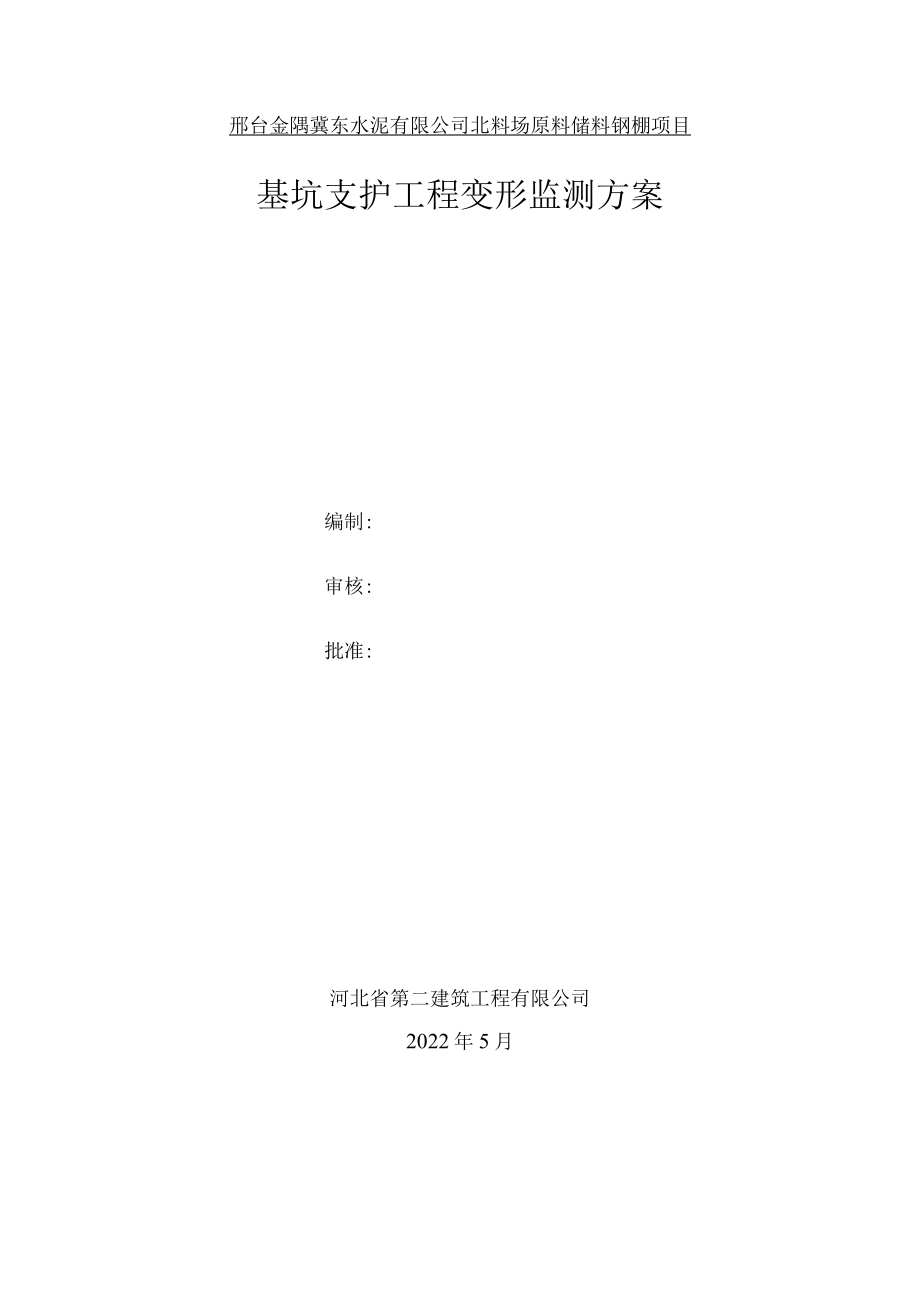

1、邢台金隅冀东水泥有限公司北料场原料储料钢棚项目基坑支护工程变形监测方案编制:审核:批准:河北省第二建筑工程有限公司2022年5月一、监测工程的概况和周边的环境1、工程概况本工程位于邢台市临城县临城镇南盘石村北。拟建北料场储料钢棚为网架结构,筏板及独立柱基础。位置详见基坑支护周边环境平面图。基坑下沿口开挖范围按基础筏板外边线外括1.Oo米。基坑大致呈1.型,东西长约125.3m,南北宽约60.5m。基坑工程整平标高:112.8m,基坑实际深度为6.87.0m该基坑属于超过一定规模的危险性较大的分部分项工程。该基坑属于超过一定规模的危险性较大的分部分项工程。基坑开挖深度见下表:支护部位剖面地表高程

2、(m)基坑底标高(m)基坑实际深度(In)支护形式侧壁安全等级1-1112.8106.06.8放坡+挂网喷面二级2-2112.8105.96.9放坡+挂网喷面二级3-3112.8105.87.0放坡+挂网喷面二级2、基坑支护结构根据基坑开挖深度及基坑周边条件,综合考虑基坑侧壁安全等级为二级。3、周边环境基坑四周已建建筑物具体位置详见基坑支护周边环境平面图。基坑东侧:基坑东侧为空旷场地,2.0倍基坑范围内无地上地下构筑物及管线,基坑上沿口2.0m范围内严禁堆载,2.0m以外堆载不得超过15Kpa.基坑南侧:基坑下口线以南2.0m处是厂区内道路,基坑开挖需占用部分道路空间,现道路已断交,其他区域为

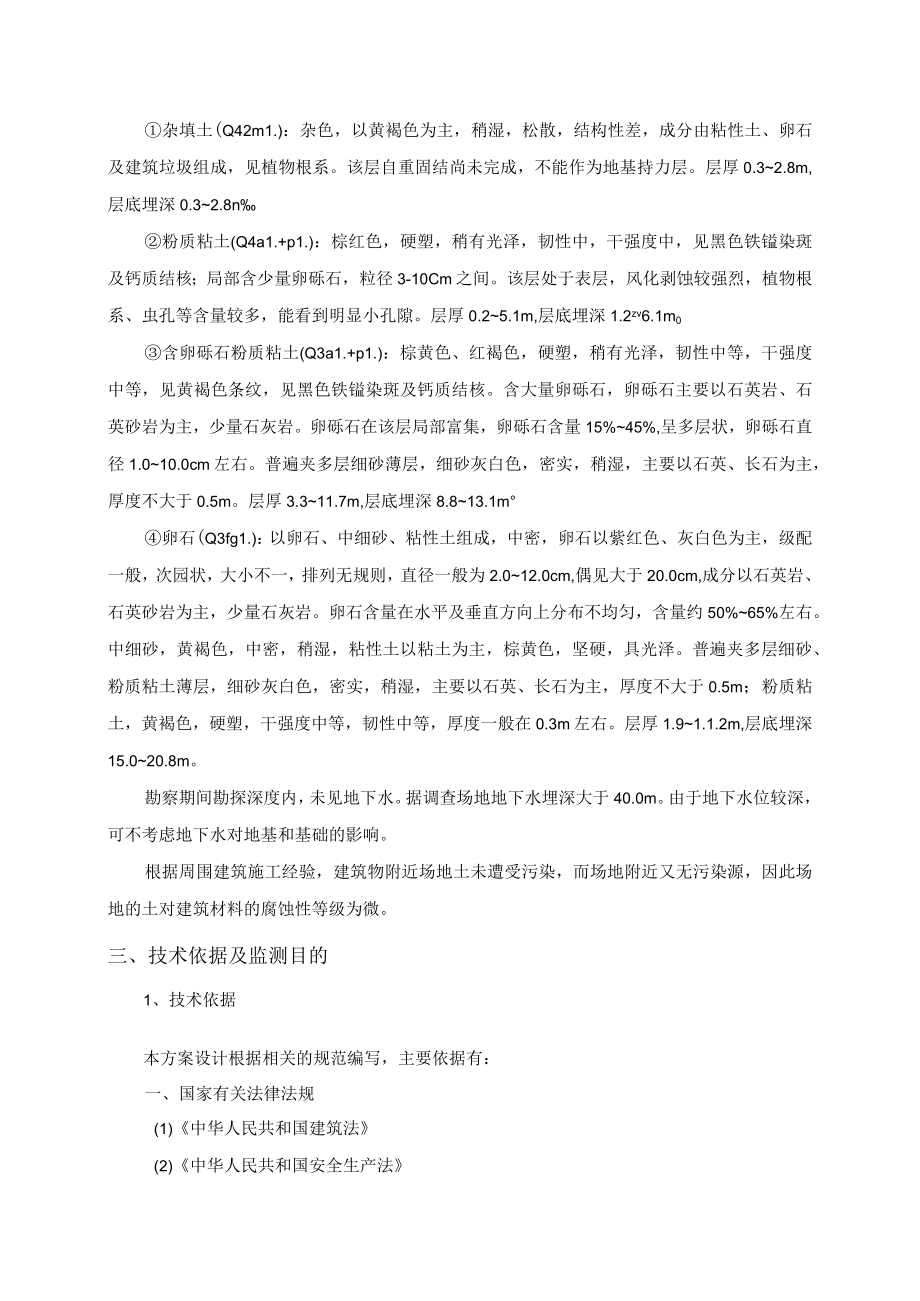

3、空地。基坑上沿口2.0m范围内严禁堆载,2.0m以外堆载不得超过20Kpa基坑西侧:基坑东侧为空旷场地,2.0倍基坑范围内无地上地下构筑物及管线,基坑上沿口2.0m范围内严禁堆载,2.0m以外堆载不得超过15Kpa0基坑北侧:基坑东侧为空旷场地,2.0倍基坑范围内无地上地下构筑物及管线,基坑上沿口2.0m范围内严禁堆载,2.0m以外堆载不得超过15Kpa0基坑两倍基坑深度内无其他已知管线及地下构筑物。二、工程地质和水文地质条件:根据本工程岩土工程勘察报告,与基坑支护有关有地层如下:杂填土(Q42m1.):杂色,以黄褐色为主,稍湿,松散,结构性差,成分由粘性土、卵石及建筑垃圾组成,见植物根系。该

4、层自重固结尚未完成,不能作为地基持力层。层厚0.32.8m,层底埋深0.32.8n粉质粘土(Q4a1.+p1.):棕红色,硬塑,稍有光泽,韧性中,干强度中,见黑色铁镒染斑及钙质结核;局部含少量卵砾石,粒径3-10Cm之间。该层处于表层,风化剥蚀较强烈,植物根系、虫孔等含量较多,能看到明显小孔隙。层厚0.25.1m,层底埋深1.2zv6.1m0含卵砾石粉质粘土(Q3a1.+p1.):棕黄色、红褐色,硬塑,稍有光泽,韧性中等,干强度中等,见黄褐色条纹,见黑色铁镒染斑及钙质结核。含大量卵砾石,卵砾石主要以石英岩、石英砂岩为主,少量石灰岩。卵砾石在该层局部富集,卵砾石含量15%45%,呈多层状,卵砾石

5、直径1.010.0cm左右。普遍夹多层细砂薄层,细砂灰白色,密实,稍湿,主要以石英、长石为主,厚度不大于0.5m。层厚3.311.7m,层底埋深8.813.1m卵石(Q3fg1.):以卵石、中细砂、粘性土组成,中密,卵石以紫红色、灰白色为主,级配一般,次园状,大小不一,排列无规则,直径一般为2.012.0cm,偶见大于20.0cm,成分以石英岩、石英砂岩为主,少量石灰岩。卵石含量在水平及垂直方向上分布不均匀,含量约50%65%左右。中细砂,黄褐色,中密,稍湿,粘性土以粘土为主,棕黄色,坚硬,具光泽。普遍夹多层细砂、粉质粘土薄层,细砂灰白色,密实,稍湿,主要以石英、长石为主,厚度不大于0.5m;

6、粉质粘土,黄褐色,硬塑,干强度中等,韧性中等,厚度一般在0.3m左右。层厚1.91.1.2m,层底埋深15.020.8m。勘察期间勘探深度内,未见地下水。据调查场地地下水埋深大于40.0m。由于地下水位较深,可不考虑地下水对地基和基础的影响。根据周围建筑施工经验,建筑物附近场地土未遭受污染,而场地附近又无污染源,因此场地的土对建筑材料的腐蚀性等级为微。三、技术依据及监测目的1、技术依据本方案设计根据相关的规范编写,主要依据有:一、国家有关法律法规(1)中华人民共和国建筑法(2)中华人民共和国安全生产法(3)建筑工程安全生产管理条例(4)建筑工程质量管理条例(5)中华人民共和国环境保护法(6)建

7、筑工程消防监督审核管理规定2、主要技术规程规范(1)工程测量规范GB50026-2020(2)国家一、二等水准测量规范GB/T12897-2006(3)建筑变形测量规范JGJ8-2016(4)建筑基坑工程监测技术标准GB50497-2019(5)建筑基坑支护技术规程JGJ120-2012(6)建筑基坑工程技术规程DB13(J)133-2012(7)现行的国家及省市相关法律法规和标准规范(8)本项目设计文件及设计相关要求3、监测目的在基坑开挖及地下工程施工过程中,为了确保在施工期间基坑和周围建筑物的安全,了解施工对周围环境造成的影响,必须进行系统的、全面的监测,以便在发生异常情况时能及时、准确的

8、回馈信息,并采取必要的措施减少异常带来的损失。根据定期地进行基坑支护的监测,能动态地反映基坑周边的变形值,当变形超过有关标准或监测结果变形达到预警值时,能够及时地进行加固处理措施,防止出现事故。根据预测判定施工对周围环境造成影响的程度,来指导设计与施工,实现信息化施工。通过对结构物的监测,验证基坑开挖方案和环境保护方案的正确性,及时分析出现的问题,为基坑周边环境安全制定及时、有效的保护措施提供依据;由于各个场地地质条件、施工工艺和周边环境不同,基坑设计计算中未曾计入的各种复杂因素,通过对现场的监测结果进行分析、研究,将监测结果用于反馈优化设计,为改进设计提供依据。具体监测目的如下:1、根据现场

9、监测所得数据与设计值(或预警值)进行比较,如果超过某个限值则立即通知甲方、监理、设计、施工单位采取措施,防止支护结构、发生变形破坏,造成重大损失;2、验证支护结构、地基设计的科学性和合理性以及施工的可行性和可靠性,为设计单位和施工单位提供信息,以便随时修改设计参数和施工方案,合理安排土方开挖的进度和方式;3、切实保证周围道路及建筑物的安全,及时跟踪掌握在基坑开挖过程中可能会出现的各种不利现象。四、监测对象及内容1、监测范围本工程项目的监测内容主要为基坑维护监控测量。基坑监测主要项目包括:基坑围护结构顶部水平位移和沉降、地表沉降。当位移量超过警戒线时及时预警,以便施工单位采取有效措施进行技术处理

10、,确保施工安全有序的进行。通过进行整体变形分析,有效验证设计参数。2、监测对象及项目根据本工程的要求、周围环境、基坑支护本身的特点及相关工程的经验,按照安全、经济、合理的原则,在工程施工过程中需对场区内及周围环境设置如下监测对象及项目:基坑监测对象及项目-表1序号监测项目支护结构类型监测仪器或手段测点数备注1顶部水平位移放坡全站仪26共用2顶部竖向位移放坡精密水准仪点3裂缝宽雯(地表)/巡视注:实际监测点布置应根据现场情况做适当调整,具体监测点位布置见“监测点位布置图”。五、基准点、工作基点、监测点的布设要求及测点布置图1、基准点、工作基点、监测点的布设1.1、基准点布设1)、布设目的主要是为

11、了测定基础施工期间,各变形体(建筑物)的平面位置或高程随施工阶段的变化而产生的位移大小、位移方向;当位移量超过警戒线时及时预警,以便施工单位采取有效措施进行技术处理,确保施工安全有序的进行。通过进行整体变形分析,有效验证设计参数。为保证所有监测对象在同系统中比较和监测成果的可靠性而布设监测控制网,主要用于建(构)筑物、地下管线等方面的监测。2)、控制点布设水准控制点计划布设3个。控制点埋设位置在2倍与基坑的范围外,建立水准测量闭合环,定期检校其稳定性。控制点具体布设情况将在进场后根据现场条件进行布设。采用强制对中观测墩基准点。如下图所示。基准点标志示意图水平位移控制点计划布设3个,利用深埋基准

12、点做起算点,用二级导线在场内加密基准点,形成控制网。水平位移拟采用准直线法进行观测,利用加密点间形成的准直线观测基坑边某一测点的位移量。即将全站仪架设在其中一个基准点上,后视另一点,两点之间形成一条基准线,观测时在每个监测点设置带有刻度的占牌,正倒镜两测回测得每个监测点的位移值,观测误差W1.mm.各监测点的初始值取3次观测值的平均值。导线测量具体操作方法,在地面上选择一条适宜的路线,在其中的一些点上设置测站,采取测边和测角方式来测定这些点的水平位置。它应当尽可能直伸,由于地形限制,导线一般成一条折线。导线上设置测站的点称为导线点。测量每相邻两点间的距离,并在每一点上观测相邻两边之间的夹角,从

13、一起始点坐标和方位角出发,利用测量的距离和角度,便可依次推算各导线点的水平位置。1、选点。在测区内选定由4-5个导线点组成的闭合导线,在各导线点打上标记,绘出导线略图;2、测角。采用全站仪测回法观测导线各转折角(内角),每角测一个测回;3、量距。用全站仪测距往、返测量各导线边的边长;计算相对误差,若在容许范围内,则取平均值作为最后结果(至mm位);4、计算角度闭合差fB=2B-(n-2)2180。(其中n为内角数),以及导线全长相对闭合差。外业成果合格后,内业计算各导线点坐标。在基准网建成后,在工程施工后每个月进行第一次复测,工作基点的复测周期原则上应为每月至少两次。实施过程中根据控制点的稳定

14、性调整复测周期,也可根据实际需要仅进行局部复测,而非全面复测,以便减小复测的工作量。1.2、工作点及测点的布设1)、布设目的由于基坑开挖期间大量土方卸载,造成基坑周边土压力向坑内增压,围护结构将产生纵、横向的位移变形。为保证基坑施工期间的安全,对基坑围护结构的纵、横向变形的信息,将成为基坑施工过程中必不可少的监测内容。2)、布设方法坡顶位移及沉降测点按监测设计图纸布点位置在基坑四周围护结构坡顶上设置,布置的原则为:测点应尽量布设在基坑上口上翻边固定的地方,以设置方便,不易损坏,且能真实反映基坑围护结坡顶部的侧向变形为原则。测点沿基坑四周坡顶每Iom15m布置1点;沉降监测点同水平位移监测点共用

15、。陶家兵f1.Qit./-02.基准点和监测点的保护措施基准点设立保护罩,位移监测点设立保护罩,沉降监测点采用螺栓式观测点。施工期间,与现场施工人员及时讲明注意保护测量标志的重要性,并用醒目的颜色标记测量标志,在易碰点边缘设立保护罩,如遇破坏,应及时恢复。3.监测点布置图(详见后附监测点平面位置图)七、监测方法和精度等级1、监测方法1)监测点垂直位移测量按国家二等水准测量规范要求,历次垂直位移监测是通过工作基点间联测一条二等水准闭合或附合线路,由线路的工作点来测量各监测点的高程,各监测点高程初始值在监测工程前期两次测定(两次取平均),本次高程减前次高程的差值为本次垂直位移,本次高程减初始高程的差值为累计垂直位移。2)监测点水平位移测量采用轴线投影法。在某条测线的两端远处各选定一个稳固基准点A、B,全站仪架设于A点,定向B点,则A、B连线为一条基准线。观测时,在该条测线上的各监测点设置觇板,由全站仪在觇板上读取各监测点至AB基准线的垂距E,某监测点本次E值与初始E值的差值即为该点累计
