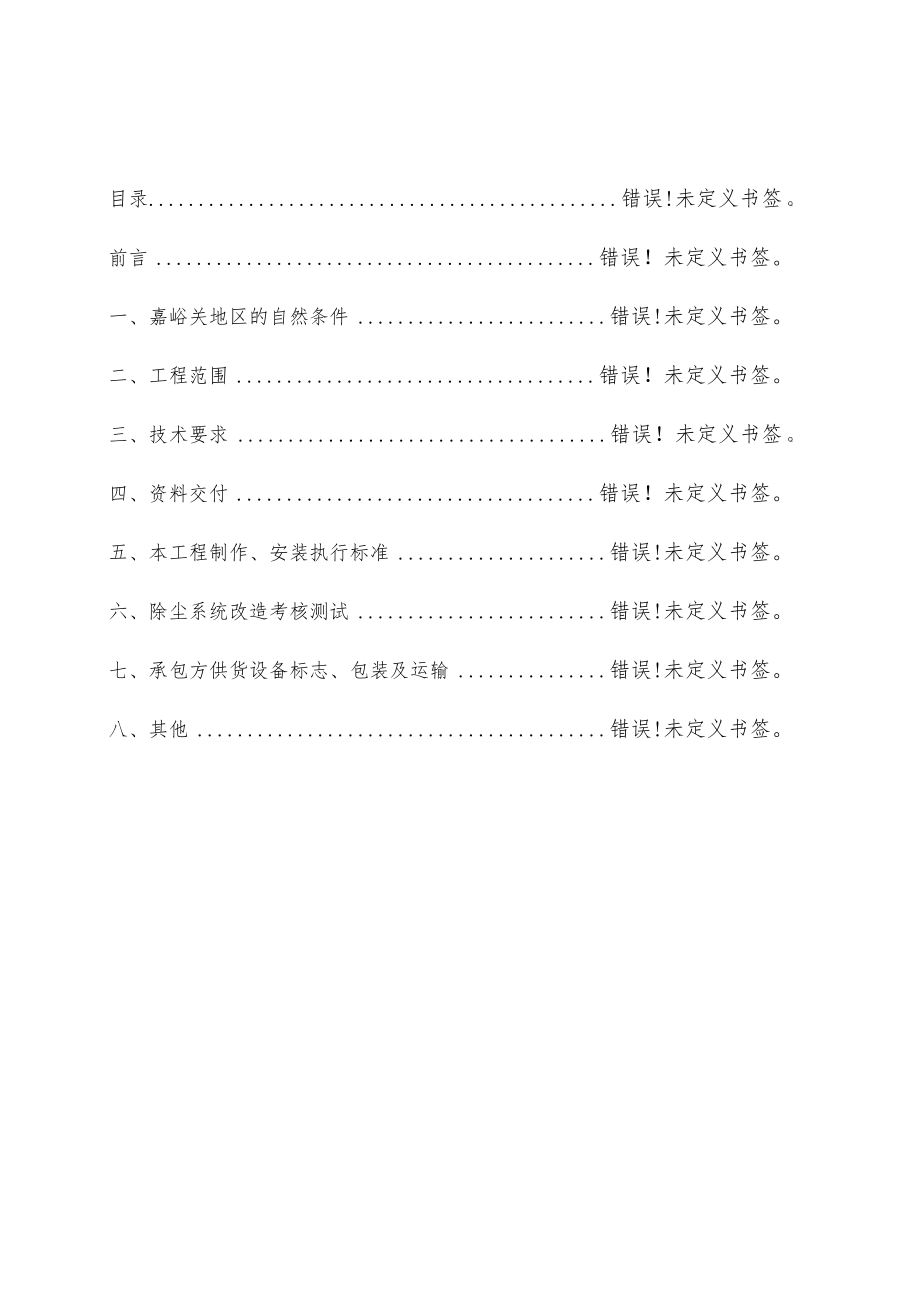

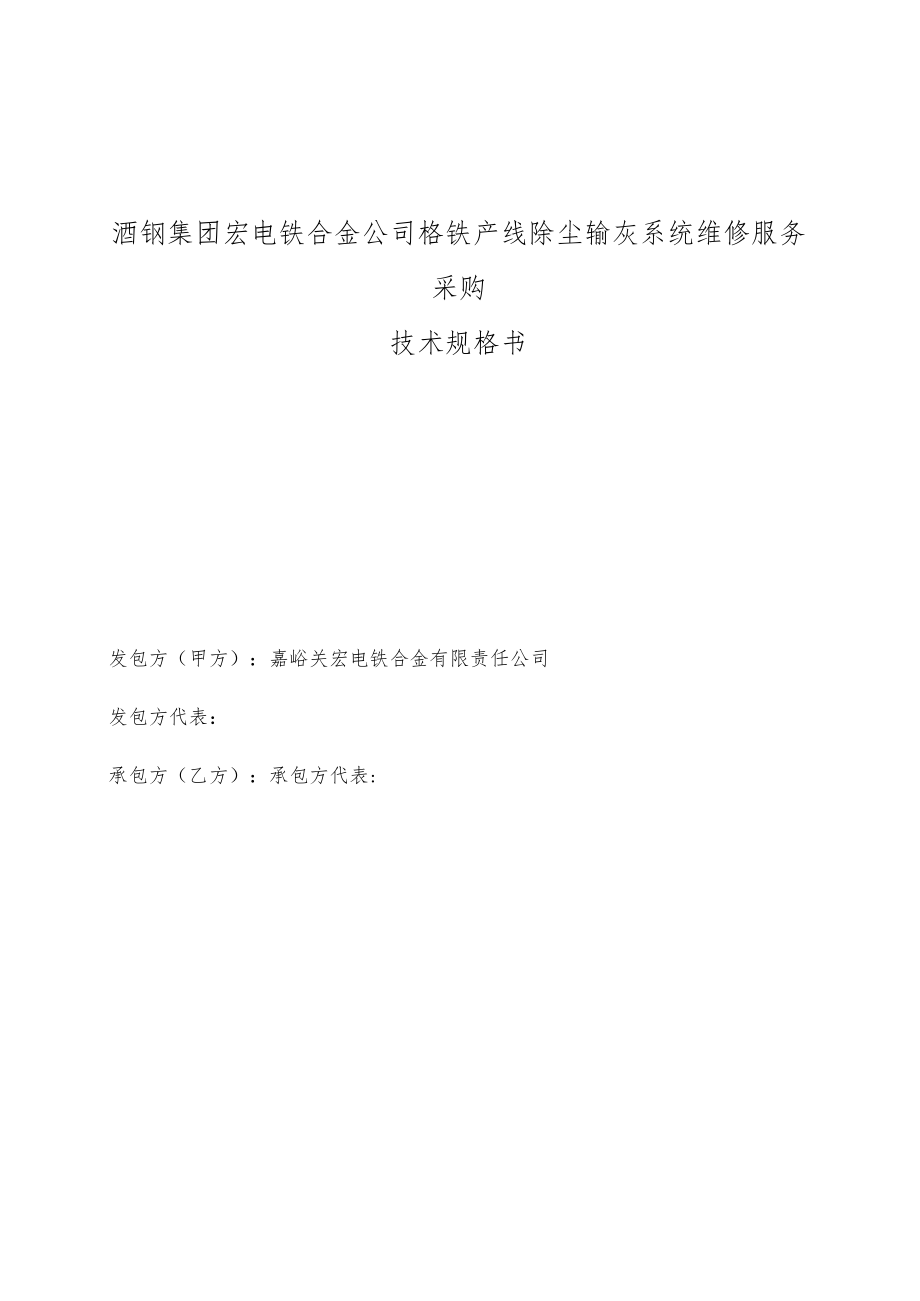

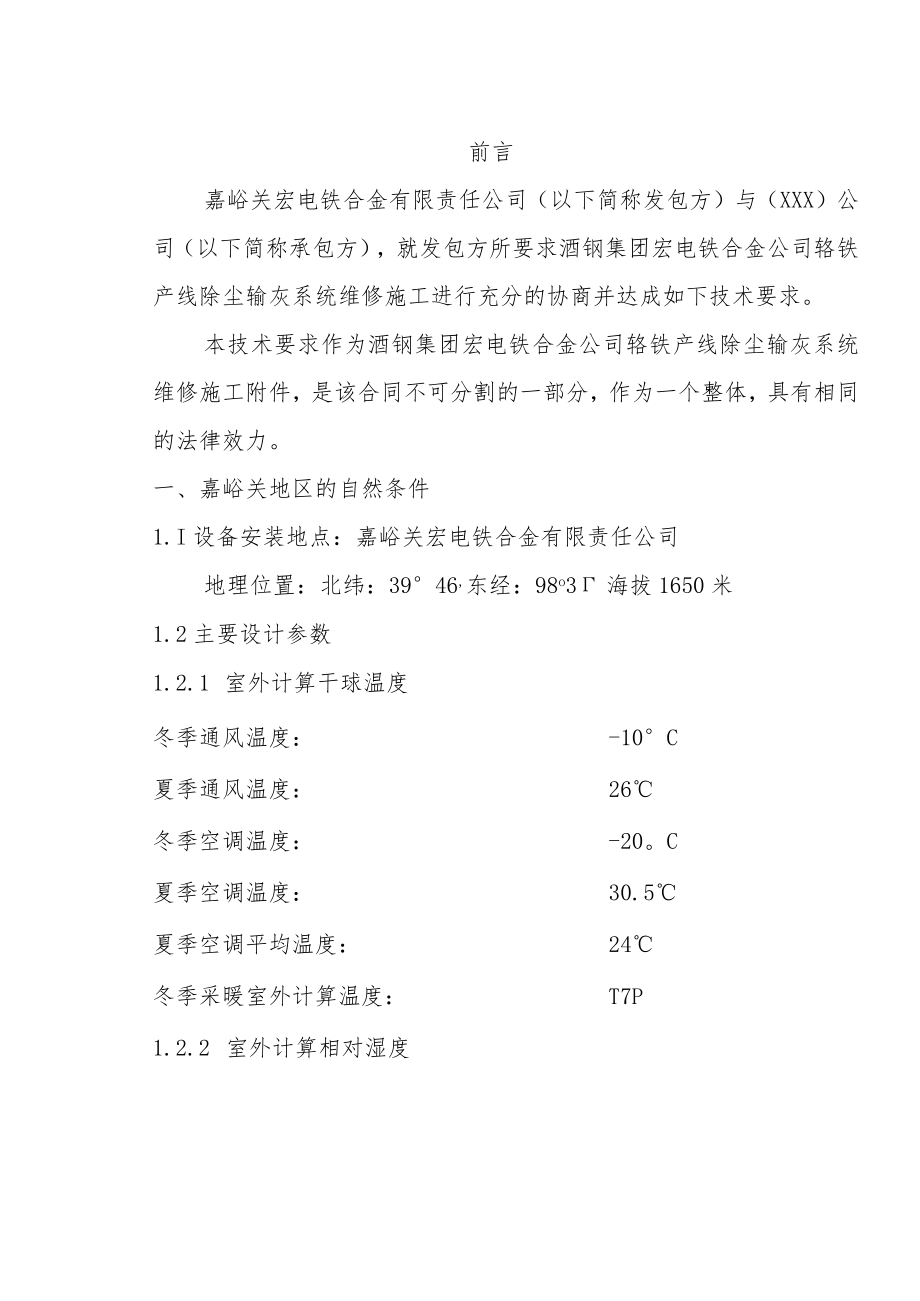

1、酒钢集团宏电铁合金公司格铁产线除尘输灰系统维修服务采购技术规格书发包方（甲方）：嘉峪关宏电铁合金有限责任公司发包方代表：承包方（乙方）：承包方代表:目录错误!未定义书签Q前言错误！未定义书签。一、嘉峪关地区的自然条件错误!未定义书签。二、工程范围错误！未定义书签。三、技术要求错误！未定义书签Q四、资料交付错误！未定义书签。五、本工程制作、安装执行标准错误!未定义书签。六、除尘系统改造考核测试错误!未定义书签。七、承包方供货设备标志、包装及运输错误!未定义书签。八、其他错误!未定义书签。前言嘉峪关宏电铁合金有限责任公司（以下简称发包方）与（XXX）公司（以下简称承包方），就发包方所要求酒钢集团宏
2、电铁合金公司辂铁产线除尘输灰系统维修施工进行充分的协商并达成如下技术要求。本技术要求作为酒钢集团宏电铁合金公司辂铁产线除尘输灰系统维修施工附件，是该合同不可分割的一部分，作为一个整体，具有相同的法律效力。一、嘉峪关地区的自然条件1.I设备安装地点：嘉峪关宏电铁合金有限责任公司地理位置：北纬：3946,东经：98o3海拔1650米1.2主要设计参数1.2.1 室外计算干球温度冬季通风温度：-10C夏季通风温度：26冬季空调温度：-20。C夏季空调温度：30.5夏季空调平均温度：24冬季采暖室外计算温度：T7P1.2.2 室外计算相对湿度冬季空调湿度：57%夏季通风湿度：38%1.2.3空气密度夏
3、季：P=1.0043kgm3冬季：P=1.0133kgm31.2.4其它日平均温度+5C的天：154天日平均温度+5QC期间内的平均温度：-5.1冬季日照率：5%风荷载：0.65kNm2雪荷载：0.25kNm2地震设计烈度：7度土壤冻结深度：1.2m平均风速及主导风向2.4C、SW、WSW春季平均风速及主导风向2.9C、SW、NEW夏季平均风速及主导风向2.3C、E、NW秋季平均风速及主导风向23C、SW、E冬季平均风速及主导风向2.IC、SW最大风速34ms二、工程范围1.工程范围1.1 辂铁产线除尘输灰改造，改造后要求达到正常卸灰流程下，保证除尘灰能通过旋风除尘，收集到储灰罐中，并有车辆进
4、行拉运；1.2 铝铁产线除尘输灰改造内容：1.3 .1将原7#、8#炉主除尘器、空冷器的输灰汇总管分开，将7#炉主除尘器、空冷器的输灰汇总管接引到新建的储灰罐旋风除尘上，由新安装的引风机将输灰管内的除尘灰输送至储灰罐旋风除尘后收集到储灰罐，风机的出风管道接入主除尘器管道的入口。主要内容含：（1）储灰罐及配套旋风除尘；承包方负责设计、材料、设备供货、安装、调试。1.储灰罐容积1503,可容纳约60t除尘灰。2 .顶部配套旋风除尘，将从输灰总管中输送的除尘灰进行分离。3 .下方卸扣段安装三层阀门，上层为手动插板阀（应急检修），中间为气动蝶阀，下层为液压插板阀。4,储灰罐仓壁安装2台振打器。5 .标
5、高4米处设检查平台。6 .配套的土建施工。7 .支柱宽度不少于4米，达到车辆进出要求，三面用彩板封闭，一面安装大门。8 .储灰罐卸料口安装一盏照明灯。（2）风机（1套）及配套轴承箱（1套）改造，承包方负责设计、材料、设备供货、安装、调试。主要内容含：1.风机参数：风量：不小于30000m3/h;风压：不小于5000pa;温度：50；电机：90kw；（电机选型为江淮六安正品电机，包含材料及电气系统现场布线、安装、调试，甲方配合将控制信号接入原P1.e系统显示，电压、电流、频率等参数所需的传感器等由承包方提供）。此电机电缆、电源柜、断路器、变频器备件等由承包方负责提供和安装），甲方负责指定接引点。
6、9 .轴承箱型号为TX-42,轴承采用SKF轴承；10 配套的土建施工。（3）输灰管道的改造。承包方负责设计、材料、设备供货、安装、调试。1 .将原7#炉和8#炉除尘风冷器的下方输灰管切断，将原7#炉风冷器的下方输灰管引到储灰罐，切断的8#炉除尘风冷器的下方输灰管口安装进风控制阀门。2 .将原7#炉和8#炉主除尘输灰汇总管切断，将原7#炉输灰汇总管引到储灰罐，切断的8#炉主除尘输灰汇总管口安装进风控制阀门。3 .对输灰系统除尘管道直角弯进行优化，减少输灰管道风阻；三、技术要求1 .工艺流程：1.1 经空冷器和主除尘器处理的除尘灰经过卸灰机流入输灰管，由反吸风机将其输送到储灰罐顶部的旋风除尘，分
7、离后除尘灰进入储灰罐，其他空气及粉尘经反吸风机进入主除尘器管道。进入储灰罐的除尘灰经汽车运走。2 .本合同承包方提供的主要设备、设施见下表除尘系统改造主要设备、设施表四车间配料脉冲除尘器改造序号项目名称型号及规格单位数量备注1储灰罐150m3套1满足现场使用需求2旋风除尘器套1满足现场使用需求3彩钢厚度0.5mm套1满足现场使用需求4槽钢IOOmm米200满足现场使用需求5角钢米500满足现场使用需求6气动媒阀套1根据卸灰口确定7液压插板阀套1根据卸灰口确定8手动插板阀套1根据卸灰口确定9风机风量：30000m3h,风压：5000Pa；温度80。；电机90kw套110轴承箱TX-42套1轴承选
8、用SKF轴承11输灰管道原管道中219套1满足现场使用需求12管道阀门气动套2满足现场使用需求13变频器配电柜GGD套1满足现场使用需求本明细为主要关键备件明细，对于缺失部分，不免除承包方承建责任。同时对于附表中的相关参数选型只是参考，不作为最终验收依据，此项目具有设计和新选型等内容，因此具体以各技术功能描述为主作为验收依据。3 .铝铁产线除尘输灰改造设计以发包方提供的方案作为参考，但不作为设计依据，部分参数可以进行适当调整，设计应优化系统方案，合理减少项目投产运行费用。3. 1铝铁产线除尘输灰改造改造后，应达到如下效果：4. 1.17#炉除尘系统启动自动卸灰功能后，卸入输灰管中的灰能通过管路
9、输送到储灰罐顶部，通过旋风除尘将灰分离到储灰罐中，分离率达到85%以上。5. 1.2设计、设备选型、现场施工等充分考虑当地的气候条件。6. 1.3要求系统工艺配置完整合理，符合国家有关安全规范，运行安全可靠，维护简便，运行、维护费用低。7. 1.4钢结构构件接头部位采用标准接头。标准接头统一按钢结构连接点设计手册要求设计。3.1.5 设计必须考虑合理考虑检修空间。3.1.6 输灰系统除尘设备技术要求：3. 1.6.1输灰风机基本参考参数：除尘风量：Q=30000m3h全压:P=5000Pa功率：N=75KW（电机选用江淮六安正品，前后端盖带加油孔）启动控制方式：变频手动及自动调节技术要求：叶轮
10、：16Mn;防粘耐磨叶轮轴盘采用铸钢件平衡精度:G2.5主轴材料：45#锻钢机壳材料：Q235采用柱销式联轴器进出口配对法兰材料：Q235轴承选用SKF轴轴承润滑采用油浴润滑，不采用强制润滑。密封方式：轴承座采用密宫加毡封防尘的组合式密封；主轴与壳体轴端密封采用浮动式密封；风机箱体结合面的密封采用凹槽加耐热硅橡胶条的形式，硅橡胶条耐热温度30（rc。1. 1.7主要部件结构及制造说明：（一）叶轮（1）叶轮制造工艺1）材料要有材质单、合格证、并做超声波探伤检验。2）大型数控等离子下料，减少材料变形。3）前、后盘与叶片按标准拼接，焊缝进行无损探伤检验。4)叶轮拼装后对所有焊缝进行无损探伤检验。5)
11、采用热处理对叶轮进行消除应力处理。消除焊道焊接应力约70%90%,避免出现延迟裂纹。(2)机械加工叶轮在喷抛丸联合清理室，进行表面处理，去除材料表面氧化皮、油污、铁锈及焊道表面的药皮，提高材料表面的硬度,增加油漆与材料表面的附着力，进一步消除焊接应力，提高尺寸稳定性。(3)进行动平衡试验，平衡精度等级不大于3.5mms(二)机壳结构(1)机壳内部合理增加工艺支撑，保证运输、吊装过程的尺寸稳定性。(2)机壳蜗板、侧板设置角钢框快速脱离检修门，以便检修。(3)确定合理开箱位置，避开进、出气口使将来能在不拆卸进、出口管道的情况，将转子从风机中垂直吊出。(4)为方便安装及检修，风机机壳多处采用工艺支撑
12、钢管(或槽钢)和吊装用吊耳，大大方便运输、安装及维护。(5)风机采用整体底座结构。(三)进风口结构(1)收敛、流线形进风口制成整体结构，用螺栓固定在风机入口侧。(2)轴承箱结构。1)风机均采用分离枕式水冷轴承箱。2)轴承箱设有两个测温计插孔，用于安装就地观察的金属套玻璃温度计。3)油密封采用国外引进技术的锥形套搭接动静环密封，使油密封达到国内最先进水平。3. 1.8质量保证(1)风机的主要零部件，如叶轮、轴、轴承箱等均应按图纸及技术文件进行功能检查和试验以保证设计和结构满足要求。(2)用于转动零部件的材料，应有材料质量保证书或试验报告。(3)风机叶轮、主轴、联轴器等转动件的材料，应符合有关标准
13、和图样规定，进行材料机械性能和无损探伤试验。(4)风机的振动检测，应符合现行使用的有关国家标准的规定。(5)做风机转子动平衡之前，应符合最新通风机转子动平衡的要求。(6)风机的油漆质量，必须考虑风机的安装地点和当地大气环境的影响。（7）乙方应提供有关质量保证的各项文件，这些文件至少包括：IS09000质量认证书产品检验合格证书（包括主要外购件）主要零部件材料检验合格证书主要零部件材料试验报告本协议规定的各项试验结果产品零件制造、检验记录（四）电气1、机旁操作箱：防护等级IP55；带有机玻璃的双层柜门；2、执行器开关0。和90。两个点位；3、所有电源部分，由承包方负责接到具体的控制箱位置处。上级
14、负荷不足，需要变更的，承包方不负责。四、资料交付4. 1图纸4. 1.1发包方在中标通知书发放当日向承包人提供相关图纸资料。4. 1.2承包方向发包方提供图纸日期和套数：承包方在合同生效后20天向发包方提供详细设计图纸2套,电子版一套，图纸内容主要包括：系统改造工艺布置图、平、断面布置图、土建（含基础）、钢结构部件、设备选型及主要参数表、设备安装图、零部件图、等。由发包方审核，审核通过经签字确认后方可施工。交工时再向发包方提供完整的图纸4套。4. 2通用设备资料交付由承包方采购的设备需提供如下资料：提供维护使用说明书（一式四份）；提供成套图纸（一式四份）；提供出厂实验报告（一式四份）；提供产品合格证（一份）；性能检测实验报告书（一份）；提供设备备件材料表（电子版一份）；提供设备易损件清单（一份）4.3双方相互提交的与本项目有关的所有技术文件，均应以书面形式反映，文件中除包括各项内容外，还应注明文件提交人姓名和提交时间，发包方有权进行检查监督，并有权按照项目合同的相关条款进行责任处罚。五、本工程制作、安装执行标准机械设备安装工程施工及验收通用规范（GB50231-98）现场设备工业管道焊接工程施工及验收规范（GB502
