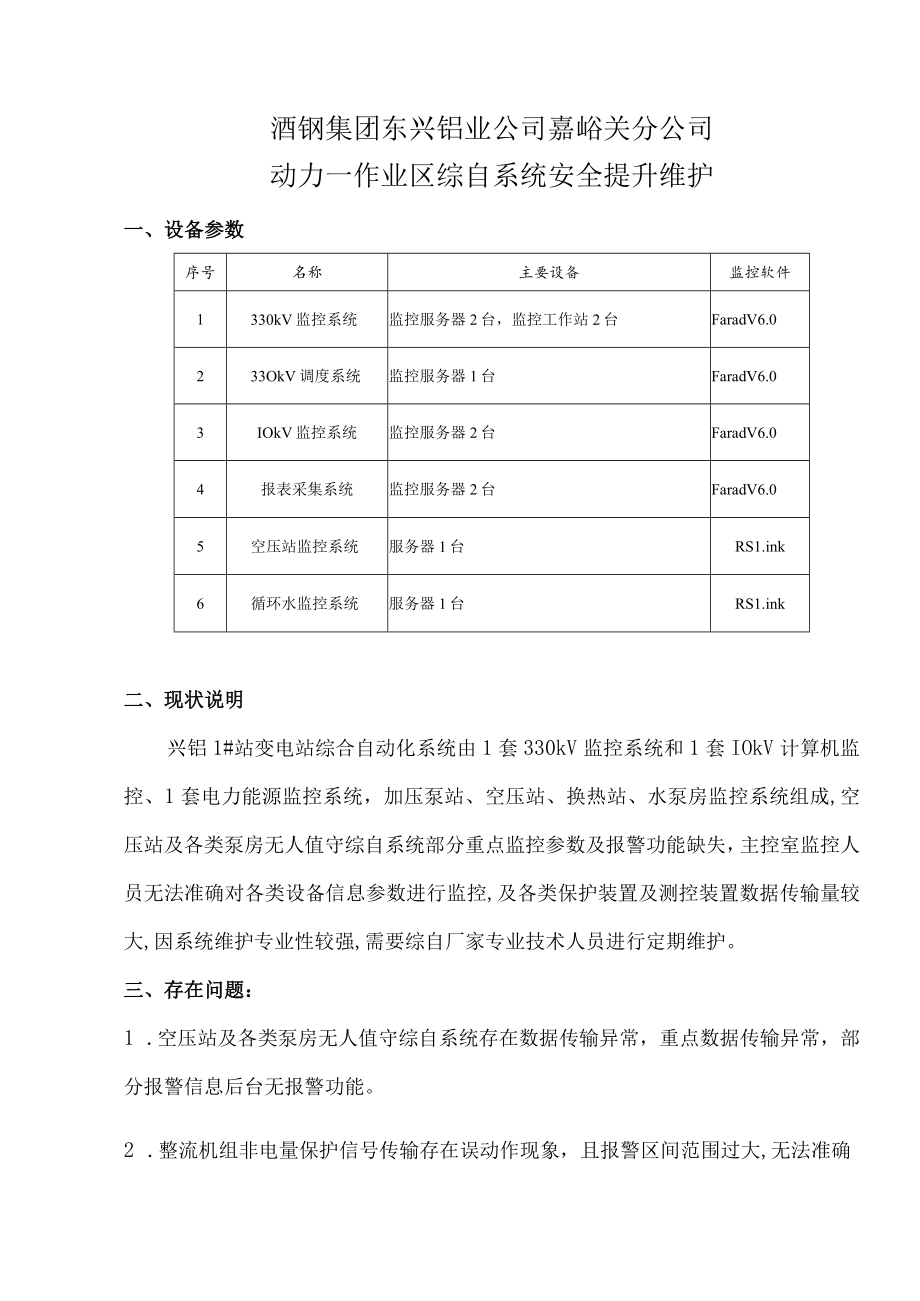

酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护.docx_第1页
第1页 / 共3页

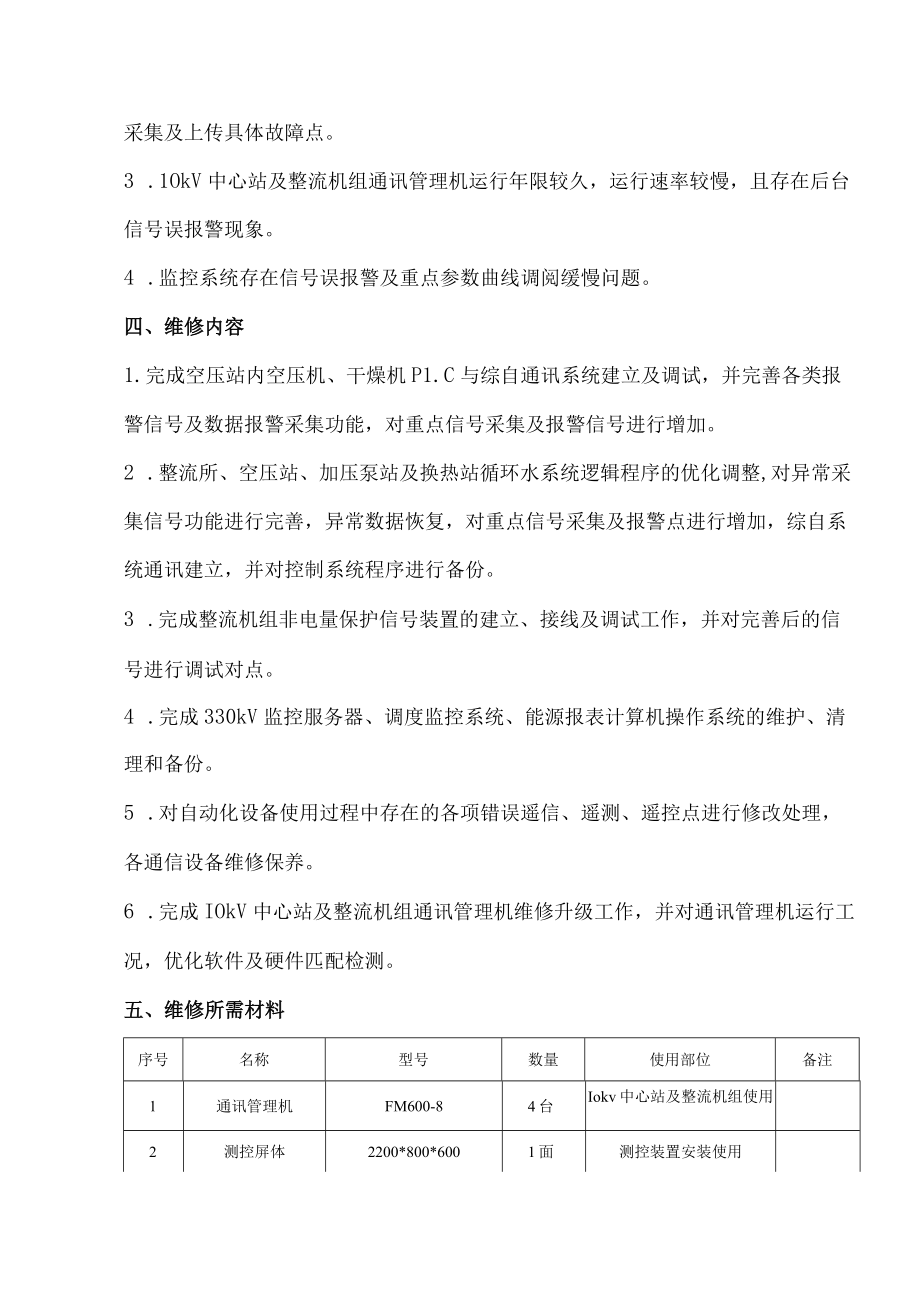

酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护.docx_第2页
第2页 / 共3页

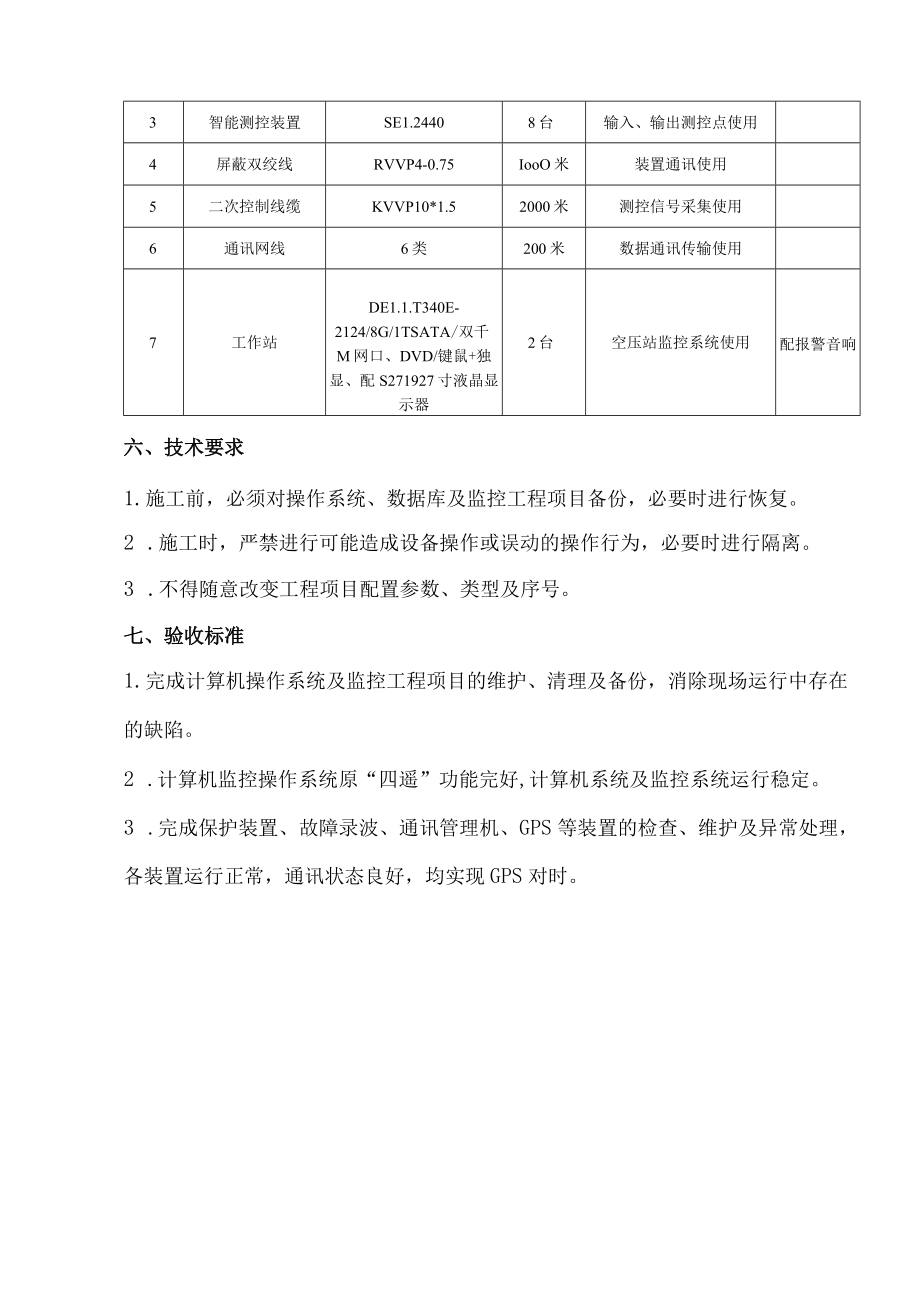

酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护.docx》由会员分享,可在线阅读,更多相关《酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护.docx(3页珍藏版)》请在第壹文秘上搜索。

1、酒钢集团东兴铝业公司嘉峪关分公司动力一作业区综自系统安全提升维护一、设备参数序号名称主要设备监控软件1330kV监控系统监控服务器2台,监控工作站2台FaradV6.0233OkV调度系统监控服务器1台FaradV6.03IOkV监控系统监控服务器2台FaradV6.04报表采集系统监控服务器2台FaradV6.05空压站监控系统服务器1台RS1.ink6循环水监控系统服务器1台RS1.ink二、现状说明兴铝1#站变电站综合自动化系统由1套330kV监控系统和1套IOkV计算机监控、1套电力能源监控系统,加压泵站、空压站、换热站、水泵房监控系统组成,空压站及各类泵房无人值守综自系统部分重点监控

2、参数及报警功能缺失,主控室监控人员无法准确对各类设备信息参数进行监控,及各类保护装置及测控装置数据传输量较大,因系统维护专业性较强,需要综自厂家专业技术人员进行定期维护。三、存在问题:1 .空压站及各类泵房无人值守综自系统存在数据传输异常,重点数据传输异常,部分报警信息后台无报警功能。2 .整流机组非电量保护信号传输存在误动作现象,且报警区间范围过大,无法准确采集及上传具体故障点。3 .1OkV中心站及整流机组通讯管理机运行年限较久,运行速率较慢,且存在后台信号误报警现象。4 .监控系统存在信号误报警及重点参数曲线调阅缓慢问题。四、维修内容1.完成空压站内空压机、干燥机P1.C与综自通讯系统建

3、立及调试,并完善各类报警信号及数据报警采集功能,对重点信号采集及报警信号进行增加。2 .整流所、空压站、加压泵站及换热站循环水系统逻辑程序的优化调整,对异常采集信号功能进行完善,异常数据恢复,对重点信号采集及报警点进行增加,综自系统通讯建立,并对控制系统程序进行备份。3 .完成整流机组非电量保护信号装置的建立、接线及调试工作,并对完善后的信号进行调试对点。4 .完成330kV监控服务器、调度监控系统、能源报表计算机操作系统的维护、清理和备份。5 .对自动化设备使用过程中存在的各项错误遥信、遥测、遥控点进行修改处理,各通信设备维修保养。6 .完成IOkV中心站及整流机组通讯管理机维修升级工作,并

4、对通讯管理机运行工况,优化软件及硬件匹配检测。五、维修所需材料序号名称型号数量使用部位备注1通讯管理机FM600-84台Iokv中心站及整流机组使用2测控屏体2200*800*6001面测控装置安装使用3智能测控装置SE1.24408台输入、输出测控点使用4屏蔽双绞线RVVP4-0.75IooO米装置通讯使用5二次控制线缆KVVP10*1.52000米测控信号采集使用6通讯网线6类200米数据通讯传输使用7工作站DE1.1.T340E-2124/8G/1TSATA/双千M网口、DVD/键鼠+独显、配S271927寸液晶显示器2台空压站监控系统使用配报警音响六、技术要求1.施工前,必须对操作系统、数据库及监控工程项目备份,必要时进行恢复。2 .施工时,严禁进行可能造成设备操作或误动的操作行为,必要时进行隔离。3 .不得随意改变工程项目配置参数、类型及序号。七、验收标准1.完成计算机操作系统及监控工程项目的维护、清理及备份,消除现场运行中存在的缺陷。2 .计算机监控操作系统原“四遥”功能完好,计算机系统及监控系统运行稳定。3 .完成保护装置、故障录波、通讯管理机、GPS等装置的检查、维护及异常处理,各装置运行正常,通讯状态良好,均实现GPS对时。
