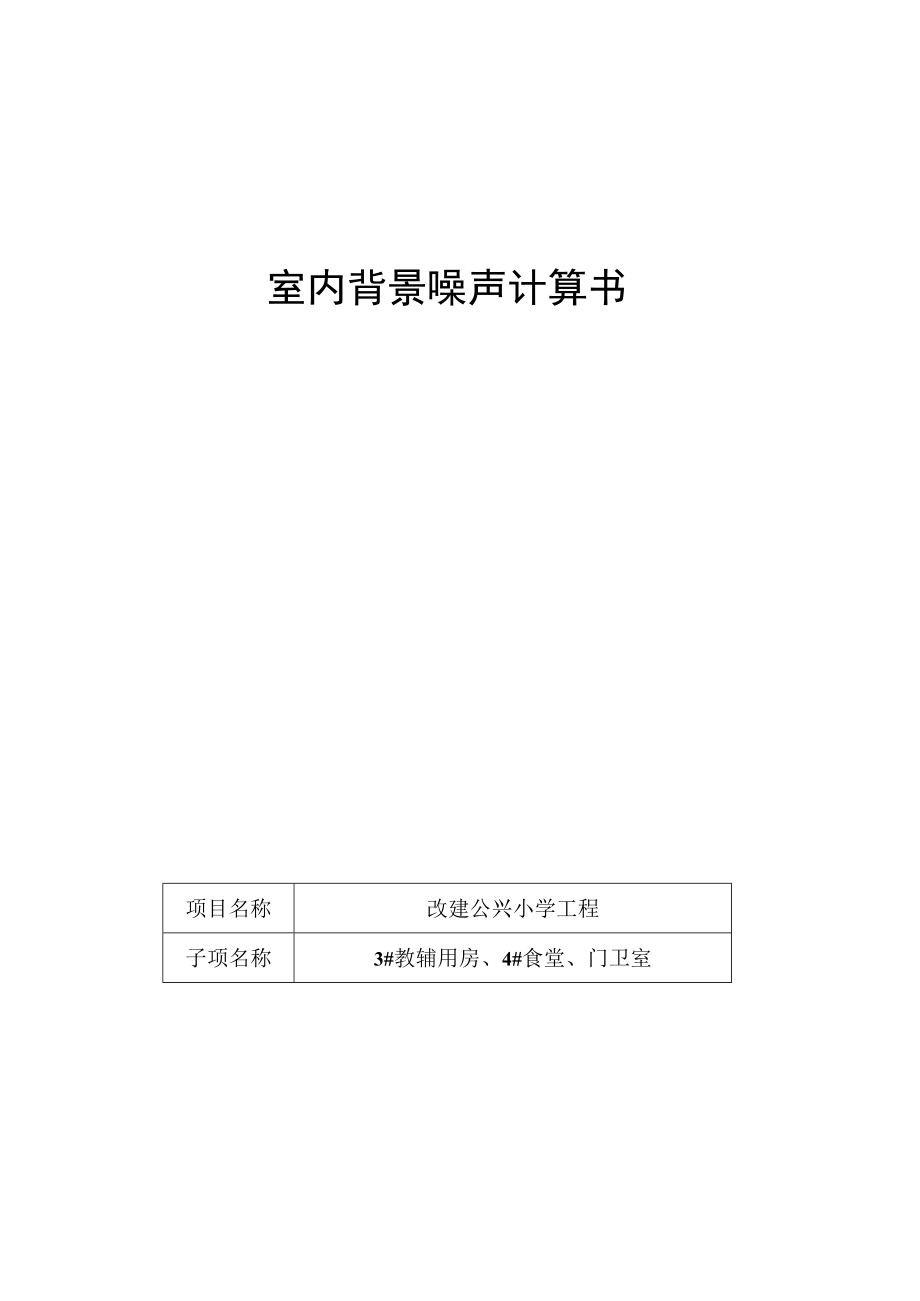

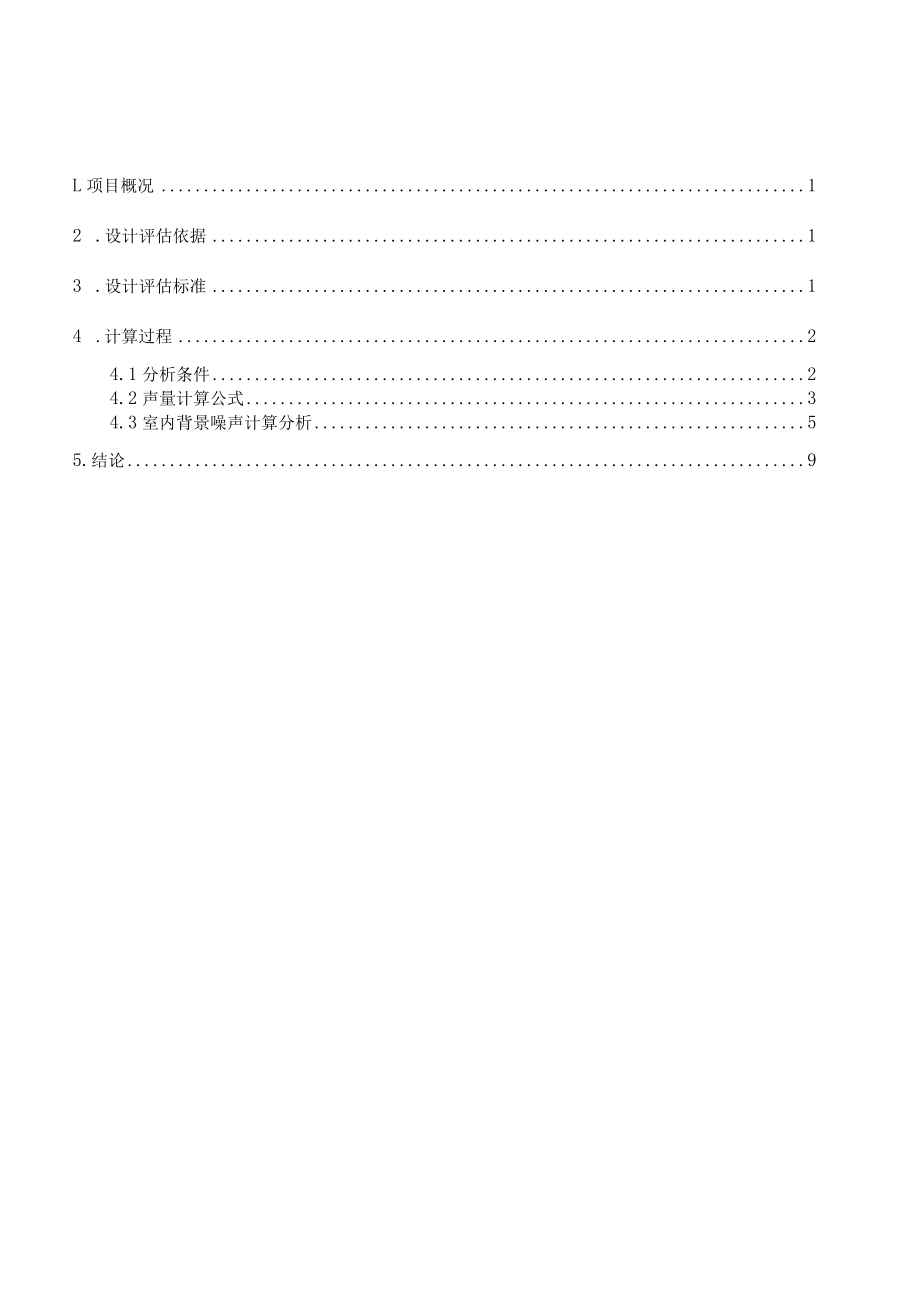

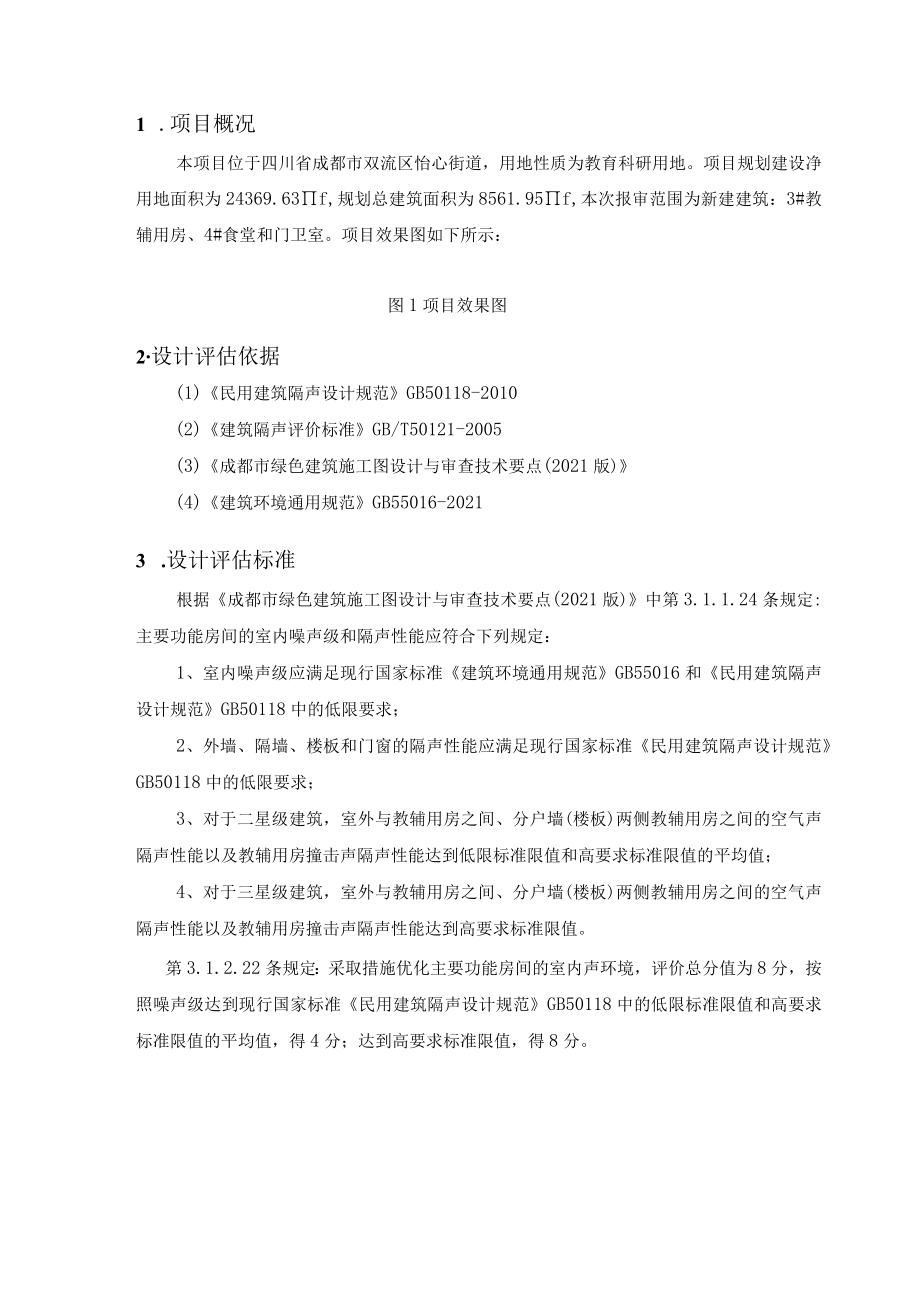

1、室内背景噪声计算书项目名称改建公兴小学工程子项名称3#教辅用房、4#食堂、门卫室L项目概况12 .设计评估依据13 .设计评估标准14 .计算过程24.1分析条件24.2声量计算公式34.3室内背景噪声计算分析55.结论91 .项目概况本项目位于四川省成都市双流区怡心街道，用地性质为教育科研用地。项目规划建设净用地面积为24369.63f,规划总建筑面积为8561.95f,本次报审范围为新建建筑：3#教辅用房、4#食堂和门卫室。项目效果图如下所示：图1项目效果图2设计评估依据(1)民用建筑隔声设计规范GB50118-2010(2)建筑隔声评价标准GB/T50121-2005(3)成都市绿色建筑
2、施工图设计与审查技术要点(2021版)(4)建筑环境通用规范GB55016-20213 .设计评估标准根据成都市绿色建筑施工图设计与审查技术要点(2021版)中第3.1.1.24条规定:主要功能房间的室内噪声级和隔声性能应符合下列规定：1、室内噪声级应满足现行国家标准建筑环境通用规范GB55016和民用建筑隔声设计规范GB50118中的低限要求；2、外墙、隔墙、楼板和门窗的隔声性能应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求；3、对于二星级建筑，室外与教辅用房之间、分户墙(楼板)两侧教辅用房之间的空气声隔声性能以及教辅用房撞击声隔声性能达到低限标准限值和高要求标准限值的平均
3、值；4、对于三星级建筑，室外与教辅用房之间、分户墙(楼板)两侧教辅用房之间的空气声隔声性能以及教辅用房撞击声隔声性能达到高要求标准限值。第3.1.2.22条规定：采取措施优化主要功能房间的室内声环境，评价总分值为8分，按照噪声级达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得4分；达到高要求标准限值，得8分。4 .计算过程4.1 分析条件室外噪声模拟分析报告中噪声模拟值如下图2参评建筑附近区域L5m高度处声压级平面分布图（昼间）根据室外噪声模拟分析报告昼夜间环境噪声最为不利的3#教辅用房，昼间48dBA,夜间：43dBA,将此作为昼夜环境噪声计算输
4、入条件。选取距离噪声点最近的最不利房间3#教辅用房2层的教辅用房，如下图：图3最不利房间平面图4.2 声量计算公式（1）透射系数与隔声量建筑空间外部声场的声波入射到建筑空间的围护结构上，一部分声能透过构件传到建筑空间中来。如果入射声能为错误!未找到引用源。，透过构件的声能为错误!未找到引用源。，则构件的透射系数错误!未找到引用源。错误!未找到引用源。1）在工程上常用构件隔声量R（或称为透射损失TL）来表示构件对空气声的隔绝能力，它与透射系数错误!未找到引用源。的关系是错误!未找到引用源。错误!未找到引用源。2）或:错误!未找到引用源。3）若一个构件透过的声能是入射声能的千分之一，则错误!未找到
5、引用源。O.OOI,R=30dBo可以看出：错误!未找到引用源。总小于1,R总大于零；错误!未找到引用源。越大则R越小，构件隔声性能越差；反之，错误!未找到引用源。越小则R越大，构件隔声性能越好。透射系数错误!未找到引用源。和隔声量R是相反的概念。（2）组合墙的平均隔声量错误!未找到引用源。错误!未找到引用源。错误!未找到引用源。式中：错误!未找到引用源。一一透声系数；S隔声间的表面总面积。（3）房间总吸声量A的确定房间总吸声量A由下式确定：错误!未找到引用源。式中：A房间总吸声量，12；错误!未找到引用源。一一材料的吸声系数，在不同声音频率下的值不同；错误!未找到引用源。一一围护结构的面积，
6、m2,这里包括内墙、内窗、地板和天花板。（4）房间噪声衰减计算方法噪声通过墙体传至邻室的声压级为错误!未找到引用源。，而发声室（即声源）的声压级为错误!未找到引用源。，两室的声压级差值D二错误!未找到引用源。-错误!未找到引用源。oD值是判断房间噪声降低的实际效果的最终指标。D值的大小首先决定于隔墙的隔声量R,同时，还与接收室的总吸声量A,以及隔墙的面积S有关。它们之间的关系为：D=R+101gA101gS=R+101gAS从上式中可以看出，同一隔墙当房间的总吸声与墙面积不同时，房间的噪声降低值是不同的。因此，除了提高隔墙的隔声量之外，增加房间的吸声量与缩小隔墙面积，也是降低房间噪声的有效措施
7、。房间的总吸声量为室内表面的平均吸声系数与内表面积的乘积。如已知室外噪声位错误!未找到引用源。，则可通过实际降噪量D计算得到传播到室内的噪声值错误!未找到引用源。上述公式在实际隔声设计中是十分有用的，它可以检查在使用已知隔声量的隔墙时，房间的总效果是否能满足“允许噪声”标准的要求。例如，己知发声室的噪声级为错误!未找到引用源。，而接收室的允许噪声级为错误!未找到引用源。时，则要求降低的噪声级为错误!未找到引用源。如实际声级差D错误!未找到引用源。，则证明隔墙满足了设计要求。否则，需要采用隔声量更大的墙或增加房间的吸声量。4.3 室内背景噪声计算分析本项目主要分析室外环境噪声对典型空间的影响以判
8、断本项目的所有空间的允许噪声级在关窗状态下是否满足成都市绿色建筑施工图设计与审查技术要点(2021版)中的要求。由于缺少本项目中墙体与外窗分频率隔声数据，故采用建筑声学设计手册(中国建筑科技研究院建筑物理研究所编)中类似数据进行计算。4.3.1 计算内容分析1)外墙类型(包括非透光幕墙)：水泥砂浆(5.0mm)不燃型复合膨胀聚苯乙烯保温板(颗粒型硅质A2级外保温)(50.0mm)+水泥砂浆(20.Omm)+加气混凝土砌块B07(200.0mm)+水泥砂浆(20.OnIn1),根据建筑声学设计手册P205查得相似的外墙的分频隔声量，计算出外墙在不同频率下的隔声量，具体结果见下表1所示：表1外墙在
9、不同频率下的隔声量计算结果构件主要材料隔声量R(dB)f=125f=250f=500f=1000f=2000f=4000外墙200mm厚加气条板墙70313741455155外窗：隔热金属型材Kf=5.0W(m?K)窗框面积20%(6高透光双银Low-E+12Ar+6透明)，根据建筑声学设计手册查得窗在不同频率下的隔声量R的值见下表。表2门窗在不同频率下的隔声量R的值构件隔声量(dB)f=125f=250f=500f=1000f=2000f=4000外窗2221283630324.3.2 房间总吸声量A的确定房间总吸声量A由上述公式（7）确定式中：A房间总吸声量，m2；错误!未找到引用源。一一
10、材料的吸声系数，在不同声音频率下的值不同；错误!未找到引用源。一一围护结构的面积，m2,这里包括内墙、内窗、地板和天花板。表3采用材料在各频率下的吸声系数围护结构材料125HZ250HZ500HZ1000HZ2000HZ4000HZ内墙水泥砂浆0.380.210.110.30.420.77外窗玻璃0.150.120.10.090.080.08天花板水泥砂浆0.380.210.110.30.420.77地板水泥砂浆0.380.210.110.30.420.77注：资料来源绿色节能建筑材料选用手册（建设部信息中心）将吸声系数和典型空间维护结构面积带入计算，结果如下表所示:表4教辅用房吸声量计算结果
11、表围护结构面积（肝）125HZ250HZ500HZ1000HZ2000HZ4000IIZ内墙107.9841.0322.6811.8832.3945.3583.14玻璃窗+门18.182.732.181.821.641.451.45天花板68.826.1414.457.5720.6428.9052.98地板68.826.1414.457.5720.6428.9052.98总计263.7696.0553.7528.8375.31104.60190.55433室内背景噪声的计算a）组合墙有效隔声量计算房间外墙为组合构造，已知外墙和外窗在不同频率下的隔声量表5外墙和外窗在不同频率下的隔声量构件面积隔
12、声量（dB）125Hz250Hz500HZ1000Hz2000Hz4000llz外墙50.66313741455155外窗12.42222128363032根据组合隔墙综合隔声量计算公式:计算得外墙综合隔声量在各频率下的隔声量为：表6教辅用房外墙综合隔声在各频率下的隔声量构件综合隔声量125Hz250Hz500Hz1000Hz2000Hz4000Hz组合墙27.2627.6334.2541.2636.9238.97在计算出墙体平均隔声量之后需要对其进行修正，根据建筑声学设计（中国建筑科技研究院建筑物理研究所编）计算房间的窗和墙组合后的实际有效隔声量。计算公式如下皿士按照上述公式，各频率下的窗墙
13、组合后的实际有效隔声量计算结果如下表表7空间各频率下的窗墙组合后的实际有效隔声量频率125Hz250Hz500Hz1000Hz2000Hz4000Hz有效隔声（dB）29.0826.9430.8542.0339.1243.77b）空气计权隔声量的计算根据计算出的窗墙在不同频率下的有效隔声量，用作图法进行计权隔声量的计算。首先将窗墙组合构件各频带的隔声量画在纵坐标为隔声量，横坐标为频率的坐标系中，并连成隔声频率特性曲线。然后将评价计权隔声量的标准曲线置于构件隔声频率特性曲线的上面，对准两图的频率坐标，并沿垂直方向上下移动，直至满足以下两个条件：1）不利偏差总和：低于参考曲线的任一1倍频程中心频率
