《主体结构主要施工方法或方案和施工措施.docx》由会员分享，可在线阅读，更多相关《主体结构主要施工方法或方案和施工措施.docx（34页珍藏版）》请在第壹文秘上搜索。

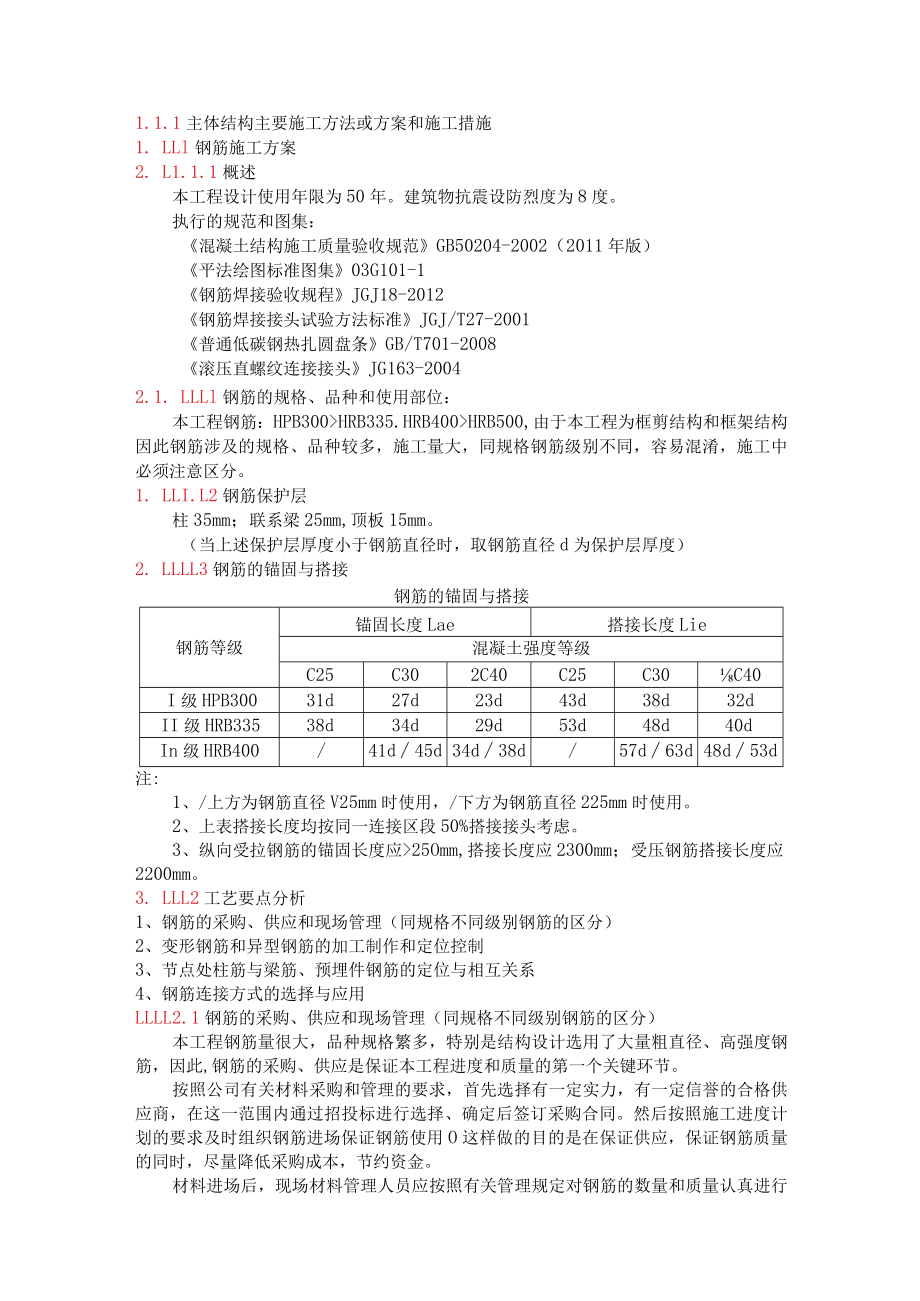

1、1.1.1主体结构主要施工方法或方案和施工措施1. LLl钢筋施工方案2. L1.1.1概述本工程设计使用年限为50年。建筑物抗震设防烈度为8度。执行的规范和图集：混凝土结构施工质量验收规范GB50204-2002（2011年版）平法绘图标准图集03G101-1钢筋焊接验收规程JGJ18-2012钢筋焊接接头试验方法标准JGJ/T27-2001普通低碳钢热扎圆盘条GB/T701-2008滚压直螺纹连接接头JG163-20042.1. LLLl钢筋的规格、品种和使用部位：本工程钢筋：HPB300HRB335.HRB400HRB500,由于本工程为框剪结构和框架结构因此钢筋涉及的规格、品种较多，施
2、工量大，同规格钢筋级别不同，容易混淆，施工中必须注意区分。1. LLI.L2钢筋保护层柱35mm；联系梁25mm,顶板15mm。（当上述保护层厚度小于钢筋直径时，取钢筋直径d为保护层厚度）2. LLLL3钢筋的锚固与搭接钢筋的锚固与搭接钢筋等级锚固长度Lae搭接长度Lie混凝土强度等级C25C302C40C25C30C40I级HPB30031d27d23d43d38d32dII级HRB33538d34d29d53d48d40dIn级HRB400/41d45d34d38d/57d63d48d53d注:1、/上方为钢筋直径V25mm时使用，/下方为钢筋直径225mm时使用。2、上表搭接长度均按同一
3、连接区段50%搭接接头考虑。3、纵向受拉钢筋的锚固长度应25Omm,搭接长度应2300mm；受压钢筋搭接长度应2200mm。3. LLL2工艺要点分析1、钢筋的采购、供应和现场管理（同规格不同级别钢筋的区分）2、变形钢筋和异型钢筋的加工制作和定位控制3、节点处柱筋与梁筋、预埋件钢筋的定位与相互关系4、钢筋连接方式的选择与应用LLLL2.1钢筋的采购、供应和现场管理（同规格不同级别钢筋的区分）本工程钢筋量很大，品种规格繁多，特别是结构设计选用了大量粗直径、高强度钢筋，因此,钢筋的采购、供应是保证本工程进度和质量的第一个关键环节。按照公司有关材料采购和管理的要求，首先选择有一定实力，有一定信誉的合

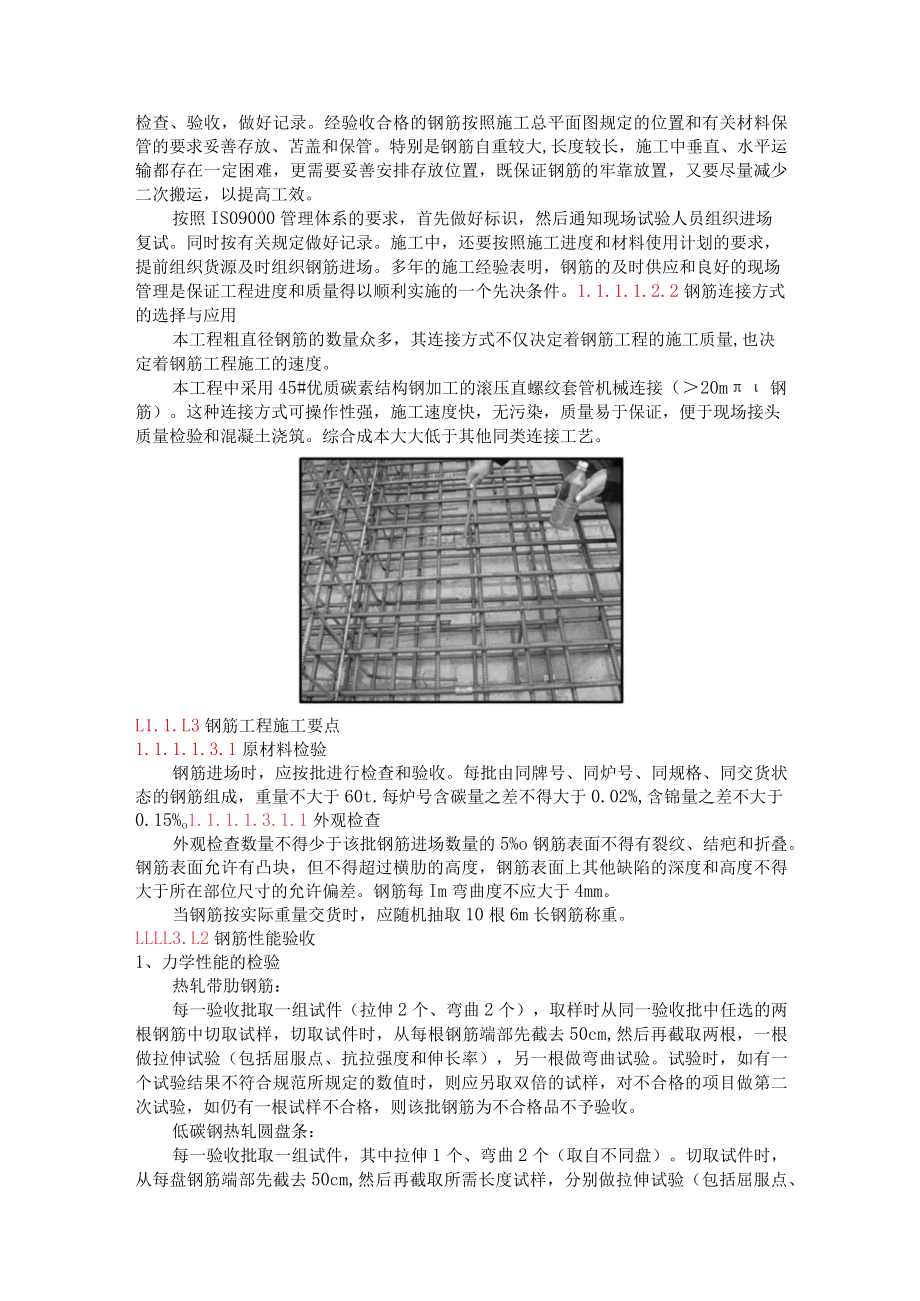

4、格供应商，在这一范围内通过招投标进行选择、确定后签订采购合同。然后按照施工进度计划的要求及时组织钢筋进场保证钢筋使用O这样做的目的是在保证供应，保证钢筋质量的同时，尽量降低采购成本，节约资金。材料进场后，现场材料管理人员应按照有关管理规定对钢筋的数量和质量认真进行检查、验收，做好记录。经验收合格的钢筋按照施工总平面图规定的位置和有关材料保管的要求妥善存放、苫盖和保管。特别是钢筋自重较大,长度较长，施工中垂直、水平运输都存在一定困难，更需要妥善安排存放位置，既保证钢筋的牢靠放置，又要尽量减少二次搬运，以提高工效。按照IS09000管理体系的要求，首先做好标识，然后通知现场试验人员组织进场复试。同
5、时按有关规定做好记录。施工中，还要按照施工进度和材料使用计划的要求，提前组织货源及时组织钢筋进场。多年的施工经验表明，钢筋的及时供应和良好的现场管理是保证工程进度和质量得以顺利实施的一个先决条件。1.1.1.1.2.2钢筋连接方式的选择与应用本工程粗直径钢筋的数量众多，其连接方式不仅决定着钢筋工程的施工质量,也决定着钢筋工程施工的速度。本工程中采用45#优质碳素结构钢加工的滚压直螺纹套管机械连接（20m钢筋）。这种连接方式可操作性强，施工速度快，无污染，质量易于保证，便于现场接头质量检验和混凝土浇筑。综合成本大大低于其他同类连接工艺。L1.1.L3钢筋工程施工要点1.1.1.1.3.1原材料检
6、验钢筋进场时，应按批进行检查和验收。每批由同牌号、同炉号、同规格、同交货状态的钢筋组成，重量不大于60t.每炉号含碳量之差不得大于0.02%,含锦量之差不大于0.15%o1.1.1.1.3.1.1外观检查外观检查数量不得少于该批钢筋进场数量的5%o钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块，但不得超过横肋的高度，钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。钢筋每Im弯曲度不应大于4mm。当钢筋按实际重量交货时，应随机抽取10根6m长钢筋称重。LLLL3.L2钢筋性能验收1、力学性能的检验热轧带肋钢筋：每一验收批取一组试件（拉伸2个、弯曲2个），取样时从同一验收批中任选

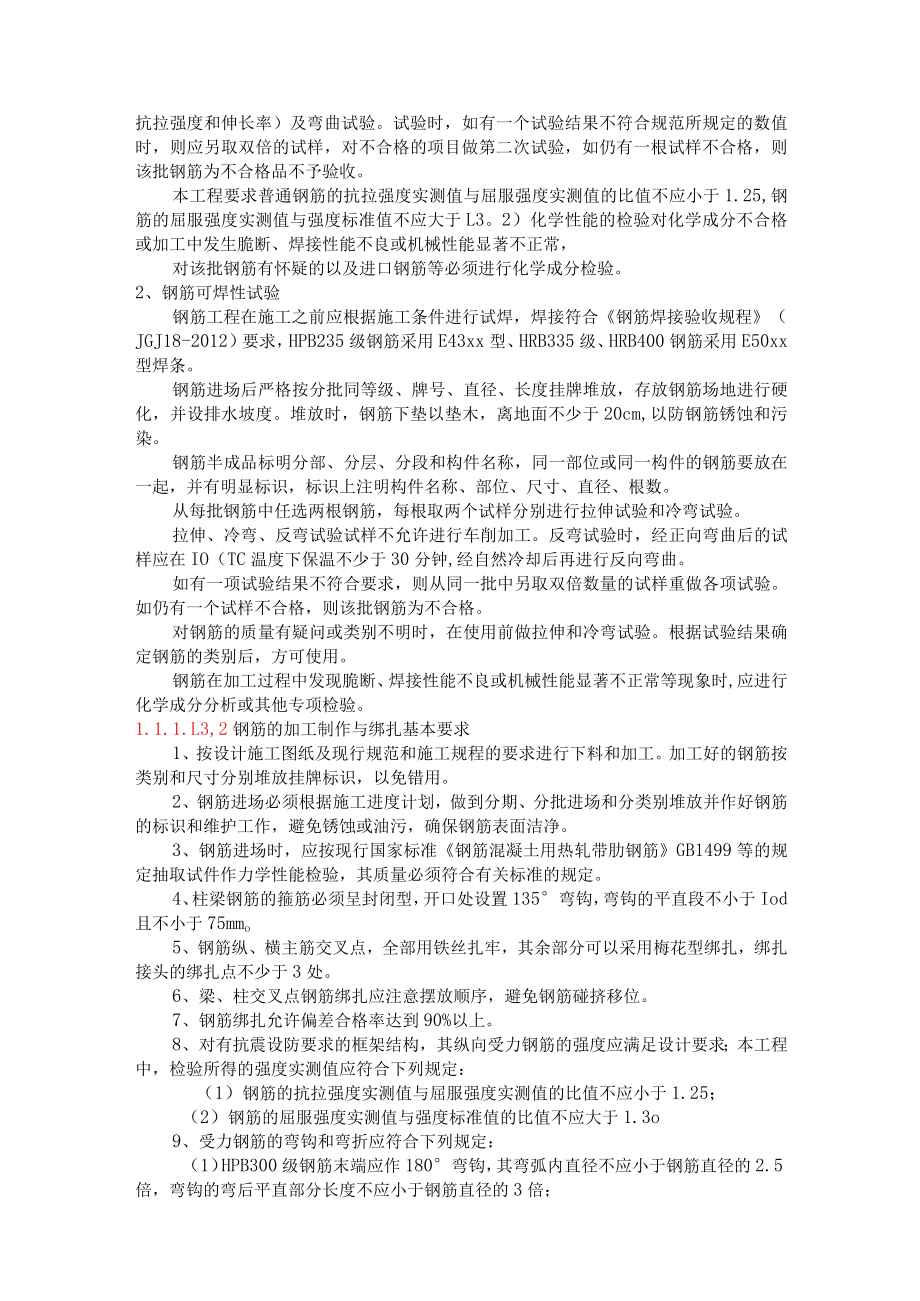

7、的两根钢筋中切取试样，切取试件时，从每根钢筋端部先截去50cm,然后再截取两根，一根做拉伸试验（包括屈服点、抗拉强度和伸长率），另一根做弯曲试验。试验时，如有一个试验结果不符合规范所规定的数值时，则应另取双倍的试样，对不合格的项目做第二次试验，如仍有一根试样不合格，则该批钢筋为不合格品不予验收。低碳钢热轧圆盘条：每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不同盘）。切取试件时，从每盘钢筋端部先截去50cm,然后再截取所需长度试样，分别做拉伸试验（包括屈服点、抗拉强度和伸长率）及弯曲试验。试验时，如有一个试验结果不符合规范所规定的数值时，则应另取双倍的试样，对不合格的项目做第二次试验，如仍
8、有一根试样不合格，则该批钢筋为不合格品不予验收。本工程要求普通钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25,钢筋的屈服强度实测值与强度标准值不应大于L3。2）化学性能的检验对化学成分不合格或加工中发生脆断、焊接性能不良或机械性能显著不正常，对该批钢筋有怀疑的以及进口钢筋等必须进行化学成分检验。2、钢筋可焊性试验钢筋工程在施工之前应根据施工条件进行试焊，焊接符合钢筋焊接验收规程（JGJ18-2012）要求，HPB235级钢筋采用E43xx型、HRB335级、HRB400钢筋采用E50xx型焊条。钢筋进场后严格按分批同等级、牌号、直径、长度挂牌堆放，存放钢筋场地进行硬化，并设排水坡度
9、。堆放时，钢筋下垫以垫木，离地面不少于20cm,以防钢筋锈蚀和污染。钢筋半成品标明分部、分层、分段和构件名称，同一部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、尺寸、直径、根数。从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉伸试验和冷弯试验。拉伸、冷弯、反弯试验试样不允许进行车削加工。反弯试验时，经正向弯曲后的试样应在IO（TC温度下保温不少于30分钟,经自然冷却后再进行反向弯曲。如有一项试验结果不符合要求，则从同一批中另取双倍数量的试样重做各项试验。如仍有一个试样不合格，则该批钢筋为不合格。对钢筋的质量有疑问或类别不明时，在使用前做拉伸和冷弯试验。根据试验结果确
10、定钢筋的类别后，方可使用。钢筋在加工过程中发现脆断、焊接性能不良或机械性能显著不正常等现象时,应进行化学成分分析或其他专项检验。1.1.1.L3,2钢筋的加工制作与绑扎基本要求1、按设计施工图纸及现行规范和施工规程的要求进行下料和加工。加工好的钢筋按类别和尺寸分别堆放挂牌标识，以免错用。2、钢筋进场必须根据施工进度计划，做到分期、分批进场和分类别堆放并作好钢筋的标识和维护工作，避免锈蚀或油污，确保钢筋表面洁净。3、钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。4、柱梁钢筋的箍筋必须呈封闭型，开口处设置135弯钩，弯
11、钩的平直段不小于Iod且不小于75mmo5、钢筋纵、横主筋交叉点，全部用铁丝扎牢，其余部分可以采用梅花型绑扎，绑扎接头的绑扎点不少于3处。6、梁、柱交叉点钢筋绑扎应注意摆放顺序，避免钢筋碰挤移位。7、钢筋绑扎允许偏差合格率达到90%以上。8、对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；本工程中，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；（2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o9、受力钢筋的弯钩和弯折应符合下列规定：（1）HPB300级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍
12、，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；（2）当设计要求钢筋末端需作135弯钩时，HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；（3）钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。10、除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足规范规定外，尚应不小于受力钢筋直径；（2）箍筋弯钩的弯折角度对一般结构，应不小于90；对有抗震结构等要求的结构为135；（3）箍筋弯后平直部分长度：对一般结构，不应小于箍筋直径的5倍；对有抗震等要求的结
13、构，不应小于箍筋直径的10倍且不小于75mm。11钢筋的接头宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。12、当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向钢筋的较大直径）且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。（承受均布荷载作用的屋面板、楼板、橡条等简支受弯构件，如在受拉区内配置少于3根受力钢筋时，可在跨度两端各四分之一跨度范围内设置一个焊接接头）同一连接区段内，纵向受力钢筋机械连接及焊接的接
14、头面积的百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：（1）在受拉区不宜大于50%；（2）接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强高质量机械连接接头，不应大于50%；（3）直接承受动力荷载的结构构件中，不采用焊接接头；当采用机械连接时,不大于50%。1.1.1.L3,3钢筋翻样1、钢筋翻样是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号然后分别计算钢筋下料长度和根数，填写配料单，申请加工。2、钢筋翻样应在详细了解所有
15、有关图纸、设计交底、图纸会审、设计洽商等要求基础上，结合设计规范中的构造要求及施工验收规范的质量控制标准统一考虑，特别应注意满足抗震规范和图纸指定的抗震构造图集要求。3、通长钢筋应考虑直螺纹连接各接头允许长度误差积累和端头弯头方向控制，以保证钢筋总长度及钢筋位置准确。由于密集钢筋的占位、避让问题，不可避免的会出现相交的构件钢筋有不同的保护层厚度，因此，在满足钢筋最小保护层的前提下，采用以下避让原则：在梁柱钢筋很密集的部位，梁柱钢筋的避让原则是梁钢筋服从于柱钢筋，小截面梁钢筋服从于大截面梁钢筋。对于钢筋不能转动而要求对接的场合，可使用正、反丝扣可调型直螺纹套筒连接或电弧焊，此时应在翻样单上注明端头丝扣的正反丝类型。4、在满足规范和设计要求前提下应充分考虑施工可行性，尽量为现场绑扎安装提供便利。应充分考虑材料使用合理性，优化配料尺寸，尽量利用材料。5、钢筋翻样的总体要求是：种类规格正确、形状尺寸准确、数量足够、施工方便、节约材料。I .1.1.1.3,4钢筋加工II .1.1.3.4.1钢筋加工工艺流程钢筋除锈一钢筋调直一钢筋切断一钢筋加工成形一码放。1、钢筋除锈：钢筋生锈或粘上油泥等污物，要用钢丝刷进行人工除锈、去污。在除锈过
