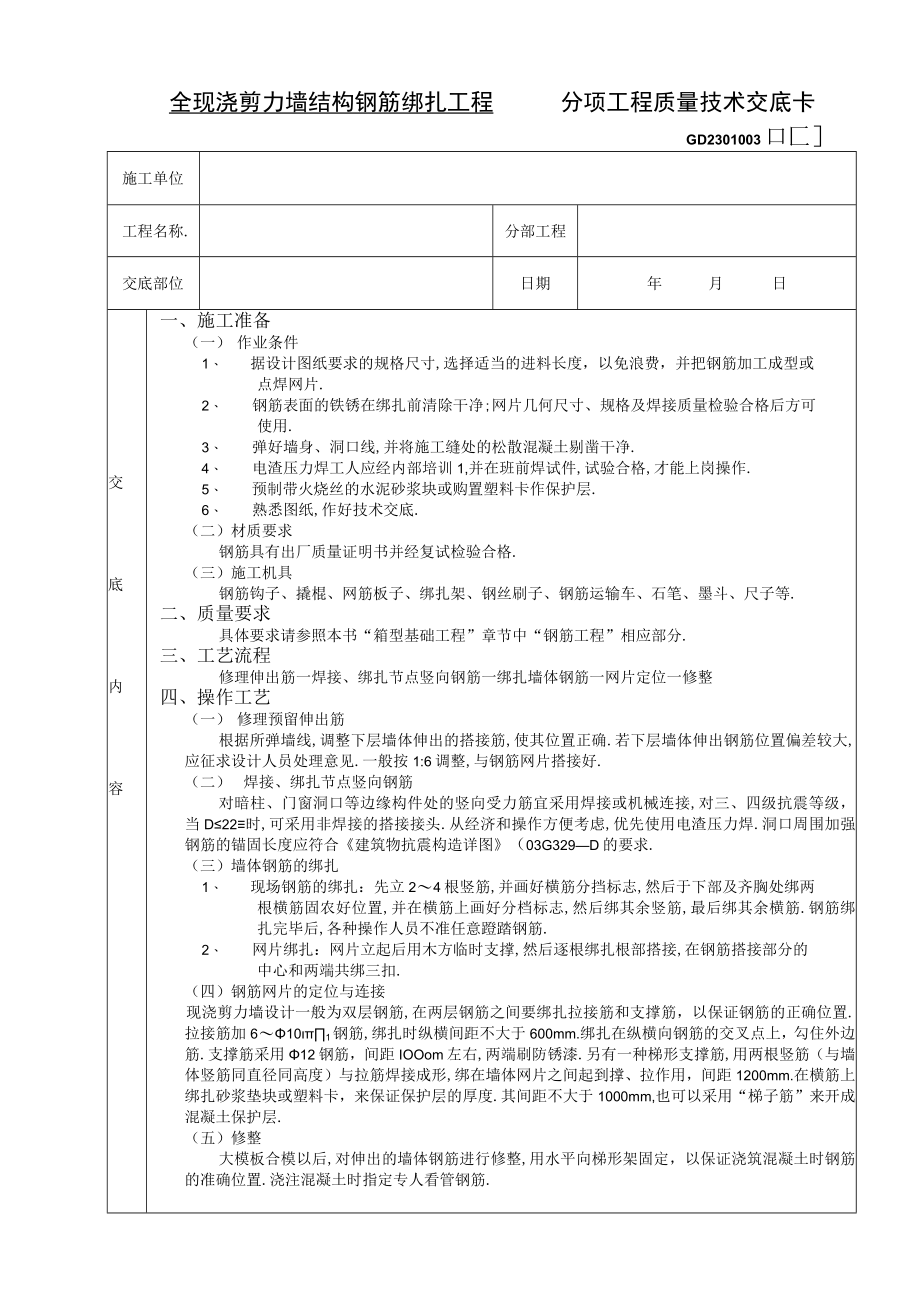

全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx_第1页
第1页 / 共4页

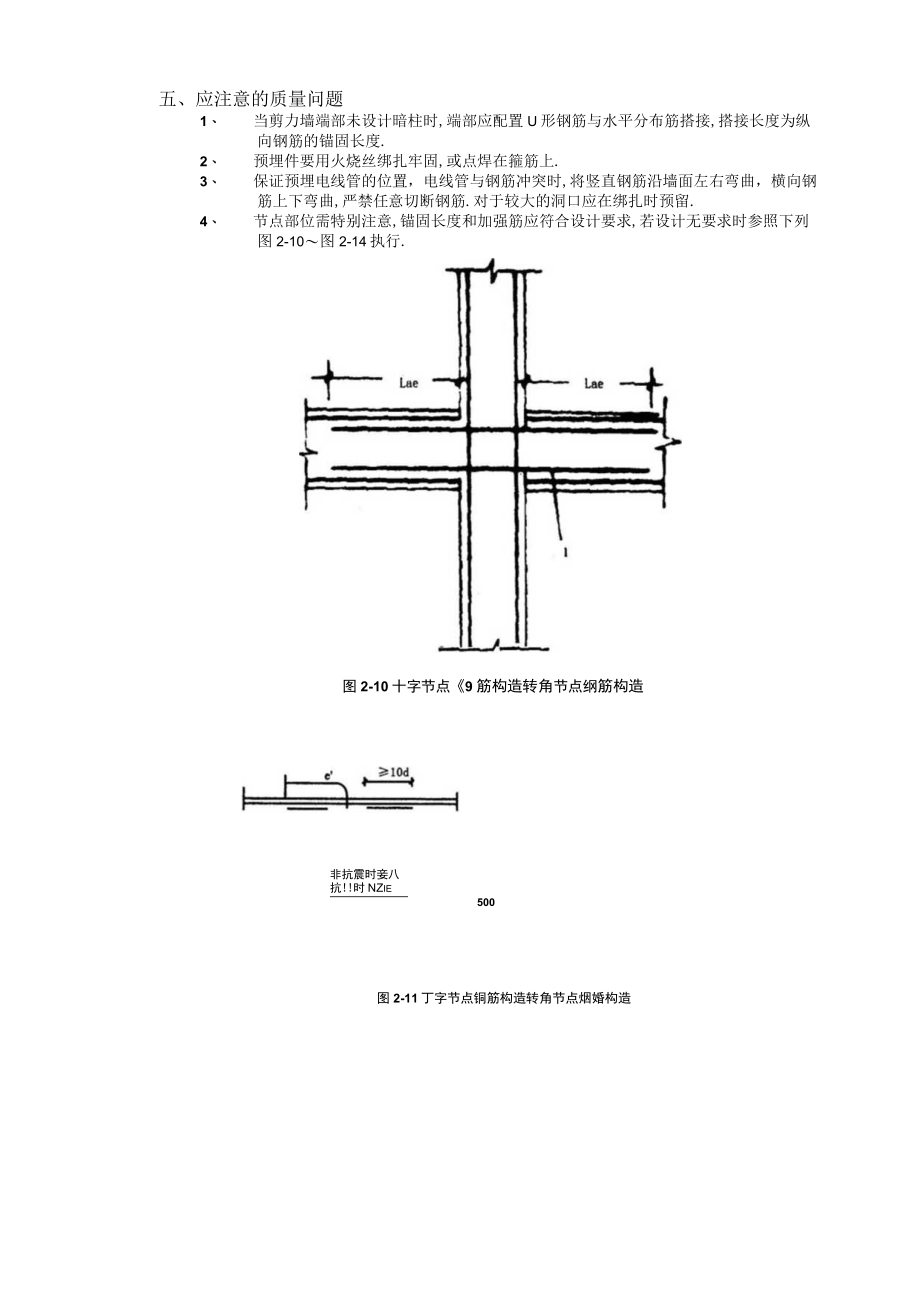

全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx_第2页
第2页 / 共4页

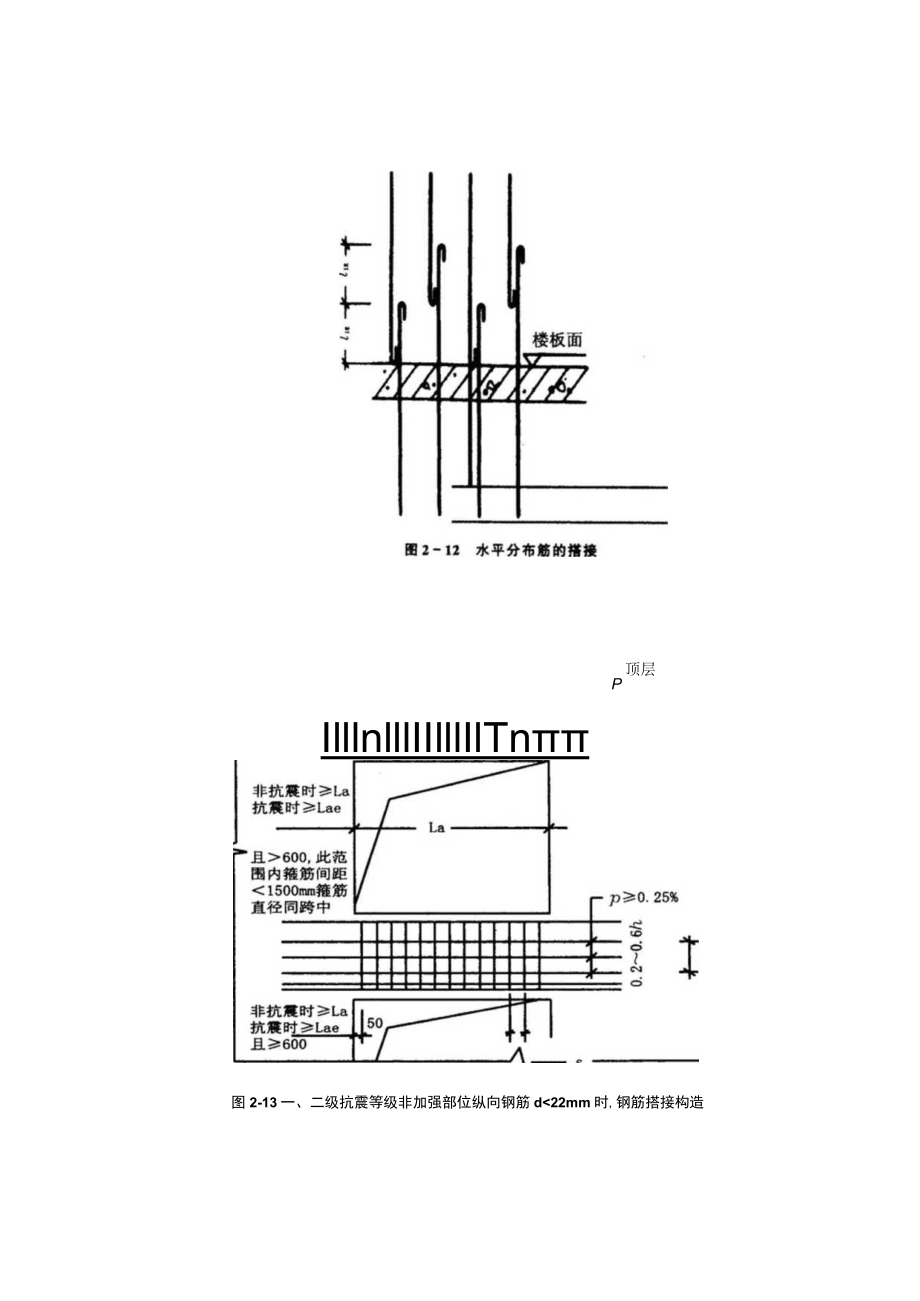

全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx_第3页
第3页 / 共4页
全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx》由会员分享,可在线阅读,更多相关《全现浇剪力墙结构钢筋绑扎工程技术交底工程文档范本.docx(4页珍藏版)》请在第壹文秘上搜索。

1、全现浇剪力墙结构钢筋绑扎工程分项工程质量技术交底卡GD2301003口匚施工单位工程名称.分部工程交底部位日期年月日交底内容一、施工准备(一) 作业条件1、 据设计图纸要求的规格尺寸,选择适当的进料长度,以免浪费,并把钢筋加工成型或点焊网片.2、 钢筋表面的铁锈在绑扎前清除干净;网片几何尺寸、规格及焊接质量检验合格后方可使用.3、 弹好墙身、洞口线,并将施工缝处的松散混凝土剔凿干净.4、 电渣压力焊工人应经内部培训1,并在班前焊试件,试验合格,才能上岗操作.5、 预制带火烧丝的水泥砂浆块或购置塑料卡作保护层.6、 熟悉图纸,作好技术交底.(二)材质要求钢筋具有出厂质量证明书并经复试检验合格.(

2、三)施工机具钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等.二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”相应部分.三、工艺流程修理伸出筋一焊接、绑扎节点竖向钢筋一绑扎墙体钢筋一网片定位一修整四、操作工艺(一)修理预留伸出筋根据所弹墙线,调整下层墙体伸出的搭接筋,使其位置正确.若下层墙体伸出钢筋位置偏差较大,应征求设计人员处理意见.一般按1:6调整,与钢筋网片搭接好.(二) 焊接、绑扎节点竖向钢筋对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采用焊接或机械连接,对三、四级抗震等级,当D22时,可采用非焊接的搭接接头.从经济和操作方便考虑,优先使用电渣压

3、力焊.洞口周围加强钢筋的锚固长度应符合建筑物抗震构造详图(03G329D的要求.(三)墙体钢筋的绑扎1、 现场钢筋的绑扎:先立24根竖筋,并画好横筋分挡标志,然后于下部及齐胸处绑两根横筋固农好位置,并在横筋上画好分档标志,然后绑其余竖筋,最后绑其余横筋.钢筋绑扎完毕后,各种操作人员不准任意蹬踏钢筋.2、 网片绑扎:网片立起后用木方临时支撑,然后逐根绑扎根部搭接,在钢筋搭接部分的中心和两端共绑三扣.(四)钢筋网片的定位与连接现浇剪力墙设计一般为双层钢筋,在两层钢筋之间要绑扎拉接筋和支撑筋,以保证钢筋的正确位置.拉接筋加6101钢筋,绑扎时纵横间距不大于600mm.绑扎在纵横向钢筋的交叉点上,勾住

4、外边筋.支撑筋采用12钢筋,间距IOOom左右,两端刷防锈漆.另有一种梯形支撑筋,用两根竖筋(与墙体竖筋同直径同高度)与拉筋焊接成形,绑在墙体网片之间起到撑、拉作用,间距1200mm.在横筋上绑扎砂浆垫块或塑料卡,来保证保护层的厚度.其间距不大于1000mm,也可以采用“梯子筋”来开成混凝土保护层.(五)修整大模板合模以后,对伸出的墙体钢筋进行修整,用水平向梯形架固定,以保证浇筑混凝土时钢筋的准确位置.浇注混凝土时指定专人看管钢筋.五、应注意的质量问题1、 当剪力墙端部未设计暗柱时,端部应配置U形钢筋与水平分布筋搭接,搭接长度为纵向钢筋的锚固长度.2、 预埋件要用火烧丝绑扎牢固,或点焊在箍筋上.3、 保证预埋电线管的位置,电线管与钢筋冲突时,将竖直钢筋沿墙面左右弯曲,横向钢筋上下弯曲,严禁任意切断钢筋.对于较大的洞口应在绑扎时预留.4、 节点部位需特别注意,锚固长度和加强筋应符合设计要求,若设计无要求时参照下列图2-10图2-14执行.图2-10十字节点9筋构造转角节点纲筋构造非抗震时妾八抗!时NZie500图2-11丁字节点铜筋构造转角节点烟婚构造顶层PIlllnlllIIlllIlTn图2-13一、二级抗震等级非加强部位纵向钢筋d22mm时,钢筋搭接构造图2-14剪力墙连梁的配筋专业技术负责人:交底人:接受人:
