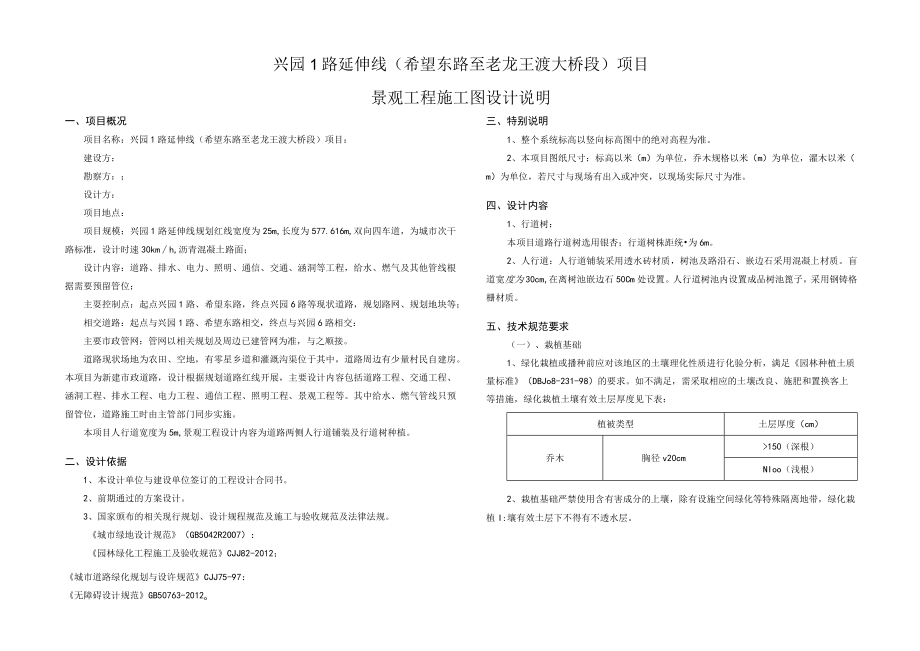

1、兴园1路延伸线（希望东路至老龙王渡大桥段）项目景观工程施工图设计说明一、项目概况项目名称：兴园1路延伸线（希望东路至老龙王渡大桥段）项目：建设方：勘察方：；设计方：项目地点：项目规模：兴园1路延伸线规划红线宽度为25m,长度为577.616m,双向四车道，为城市次干路标准，设计时速30kmh,沥青混凝土路面；设计内容：道路、排水、电力、照明、通信、交通、涵洞等工程，给水、燃气及其他管线根据需要预留管位；主耍控制点：起点兴园1路、希望东路，终点兴园6路等现状道路，规划路网、规划地块等；相交道路：起点与兴园1路、希望东路相交，终点与兴园6路相交：主要市政管网：管网以相关规划及周边已建管网为准，与之
2、顺接。道路现状场地为农田、空地，有零星乡道和灌溉沟渠位于其中，道路周边有少量村民自建房。本项目为新建市政道路，设计根据规划道路红线开展，主要设计内容包括道路工程、交通工程、涵洞工程、排水工程、电力工程、通信工程、照明工程、景观工程等。其中给水、燃气管线只预留管位，道路施工时由主管部门同步实施。本项目人行道宽度为5m,景观工程设计内容为道路两侧人行道铺装及行道树种植。二、设计依据1、本设计单位与建设单位签订的工程设计合同书。2、前期通过的方案设计。3、国家颁布的相关现行规划、设计规程规范及施工与验收规范及法律法规。城市绿地设计规范（GB5O42R2OO7）：园林绿化工程施工及验收规范CJJ82-
3、2012；城市道路绿化规划与设许规范CJJ75-97：无障碍设计规范GB50763-2012o三、特别说明1、整个系统标高以竖向标高图中的绝对高程为准。2、本项目图纸尺寸：标高以米（m）为单位，乔木规格以米（m）为单位，濯木以米（m）为单位，若尺寸与现场有出入或冲突，以现场实际尺寸为准。四、设计内容1、行道树：本项目道路行道树选用银杏；行道树株距统为6m。2、人行道：人行道铺装采用透水砖材质，树池及路沿石、嵌边石采用混凝上材质。盲道宽度为30cm,在离树池嵌边石50Cm处设置。人行道树池内设置成品树池篦子，采用钢铸格栅材质。五、技术规范要求（一）、栽植基础1、绿化栽植或播种前应对该地区的土壤理

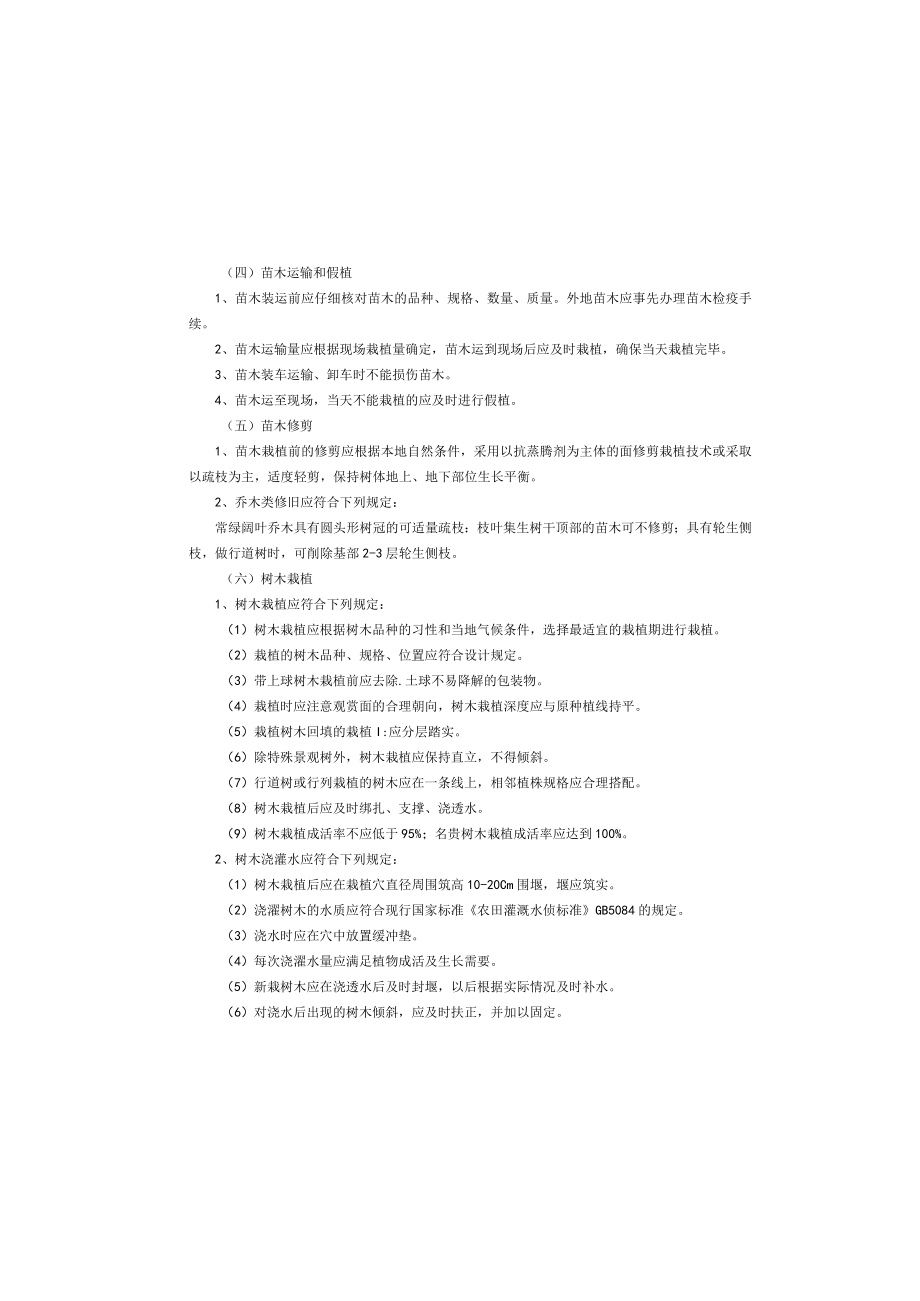

4、化性质进行化验分析，满足园林种植土质量标准（DBJo8-231-98）的要求。如不满足，需采取相应的土壤改良、施肥和置换客上等措施，绿化栽植土壤有效土层厚度见下表：植被类型土层厚度（cm）乔木胸径v20cm150（深根）NIoo（浅根）2、栽植基础严禁使用含有害成分的上壤，除有设施空间绿化等特殊隔离地带，绿化栽植I:壤有效土层下不得有不透水层。（四）苗木运输和假植1、苗木装运前应仔细核对苗木的品种、规格、数量、质量。外地苗木应事先办理苗木检疫手续。2、苗木运输量应根据现场栽植量确定，苗木运到现场后应及时栽植，确保当天栽植完毕。3、苗木装车运输、卸车时不能损伤苗木。4、苗木运至现场，当天不能栽植
5、的应及时进行假植。（五）苗木修剪1、苗木栽植前的修剪应根据本地自然条件，采用以抗蒸腾剂为主体的面修剪栽植技术或采取以疏枝为主，适度轻剪，保持树体地上、地下部位生长平衡。2、乔木类修旧应符合下列规定：常绿阔叶乔木具有圆头形树冠的可适量疏枝：枝叶集生树干顶部的苗木可不修剪；具有轮生侧枝，做行道树时，可削除基部2-3层轮生侧枝。（六）树木栽植1、树木栽植应符合下列规定：（1）树木栽植应根据树木品种的习性和当地气候条件，选择最适宜的栽植期进行栽植。（2）栽植的树木品种、规格、位置应符合设计规定。（3）带上球树木栽植前应去除.土球不易降解的包装物。（4）栽植时应注意观赏面的合理朝向，树木栽植深度应与原种
6、植线持平。（5）栽植树木回填的栽植I:应分层踏实。（6）除特殊景观树外，树木栽植应保持直立，不得倾斜。（7）行道树或行列栽植的树木应在一条线上，相邻植株规格应合理搭配。（8）树木栽植后应及时绑扎、支撑、浇透水。（9）树木栽植成活率不应低于95%；名贵树木栽植成活率应达到100%。2、树木浇灌水应符合下列规定：（1）树木栽植后应在栽植穴直径周围筑高10-20Cm围堰，堰应筑实。（2）浇濯树木的水质应符合现行国家标准农田灌溉水侦标准GB5084的规定。（3）浇水时应在穴中放置缓冲垫。（4）每次浇濯水量应满足植物成活及生长需要。（5）新栽树木应在浇透水后及时封堰，以后根据实际情况及时补水。（6）对浇

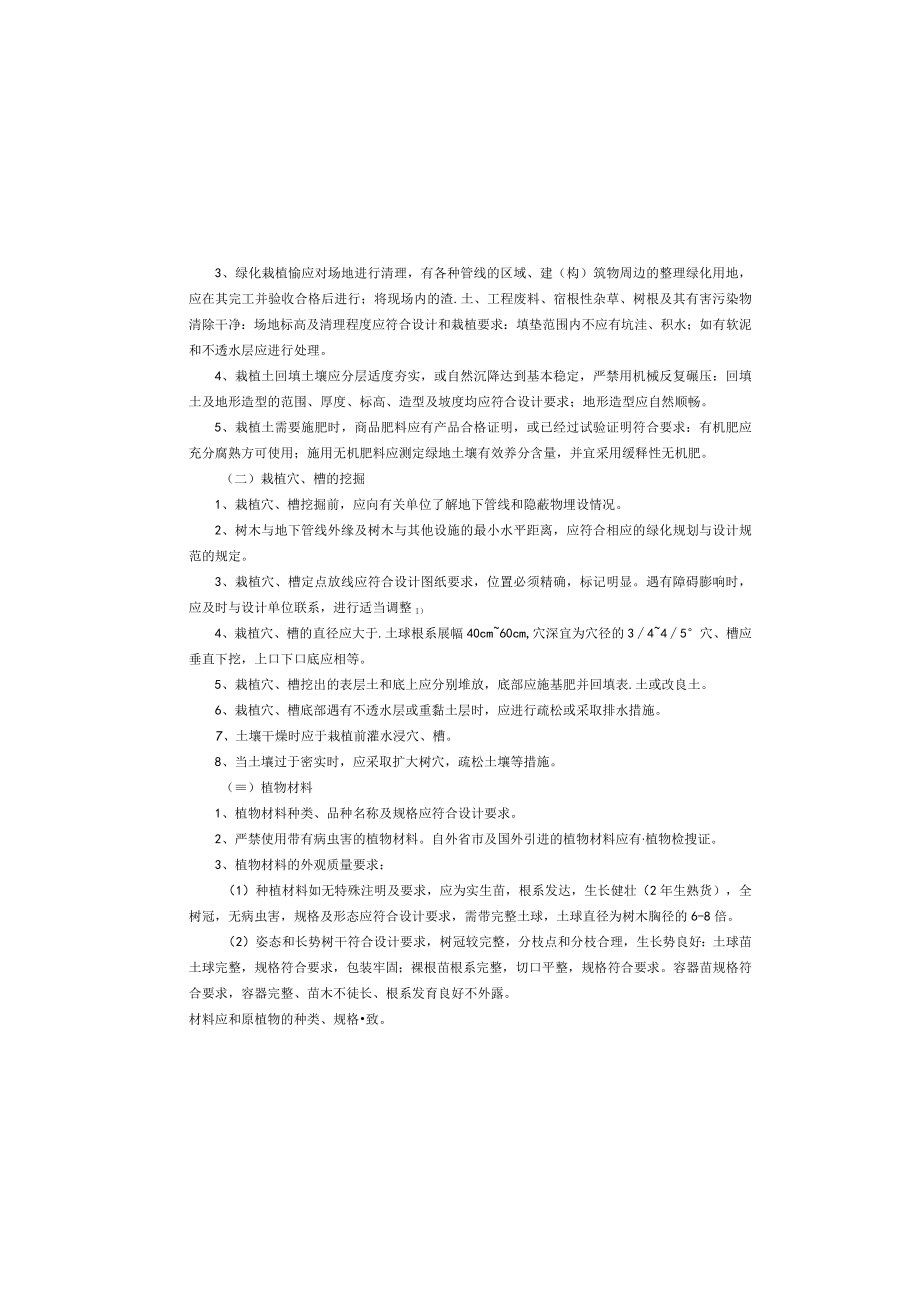

7、水后出现的树木倾斜，应及时扶正，并加以固定。3、绿化栽植愉应对场地进行清理，有各种管线的区域、建（构）筑物周边的整理绿化用地，应在其完工并验收合格后进行；将现场内的渣.土、工程废料、宿根性杂草、树根及其有害污染物清除干净：场地标高及清理程度应符合设计和栽植要求：填垫范围内不应有坑洼、积水；如有软泥和不透水层应进行处理。4、栽植土回填土壤应分层适度夯实，或自然沉降达到基本稳定，严禁用机械反复碾压：回填土及地形造型的范围、厚度、标高、造型及坡度均应符合设计要求；地形造型应自然顺畅。5、栽植土需要施肥时，商品肥料应有产品合格证明，或已经过试验证明符合要求：有机肥应充分腐熟方可使用；施用无机肥料应测定
8、绿地土壤有效养分含量，并宜采用缓释性无机肥。（二）栽植穴、槽的挖掘1、栽植穴、槽挖掘前，应向有关单位了解地下管线和隐蔽物埋设情况。2、树木与地下管线外缘及树木与其他设施的最小水平距离，应符合相应的绿化规划与设计规范的规定。3、栽植穴、槽定点放线应符合设计图纸要求，位置必须精确，标记明显。遇有障碍膨响时，应及时与设计单位联系，进行适当调整I）4、栽植穴、槽的直径应大于.土球根系展幅40cm60cm,穴深宜为穴径的3445穴、槽应垂直下挖，上口下口底应相等。5、栽植穴、槽挖出的表层土和底上应分别堆放，底部应施基肥并回填表.土或改良土。6、栽植穴、槽底部遇有不透水层或重黏土层时，应进行疏松或采取排水
9、措施。7、土壤干燥时应于栽植前灌水浸穴、槽。8、当土壤过于密实时，应采取扩大树穴，疏松土壤等措施。（）植物材料1、植物材料种类、品种名称及规格应符合设计要求。2、严禁使用带有病虫害的植物材料。自外省市及国外引进的植物材料应有植物检搜证。3、植物材料的外观质量要求：（1）种植材料如无特殊注明及要求，应为实生苗，根系发达，生长健壮（2年生熟货），全树冠，无病虫害，规格及形态应符合设计要求，需带完整土球，土球直径为树木胸径的6-8倍。（2）姿态和长势树干符合设计要求，树冠较完整，分枝点和分枝合理，生长势良好：土球苗土球完整，规格符合要求，包装牢固；裸根苗根系完整，切口平整，规格符合要求。容器苗规格符
10、合要求，容器完整、苗木不徒长、根系发育良好不外露。材料应和原植物的种类、规格致。(A)人行道1、地面工程基层、面层所用材料的品种、质量、规格，各结构层纵横向坡度、厚度、标高和平整度应符合设计要求：面层与基层的结合(粘结)必须牢固，不得空鼓、松动，面层不得积水。人行道的弧度应顺畅自然。2、透水破面层应符合下列规定：(1)透水砖的规格及厚度应统一。(2)铺设前必须先按铺设范围排砖，边沿部位形成小粒砖时，必须调整砖块的间距或进行两边切割。(3)面砖块间隙应均匀，色泽一致，排列形式应符合设计要求，表面平整不应松动。(A)其他1、胸径指距地面1.3m处树直径，地径是指树木的树干贴近地面处的直径。2、乔木
11、、濯木统计表中如有数量、种类与图纸中图标有相异，以实际图标为准：3、本套图纸总图部分以米为单位，其他详图以冬米为单位，如总图与详图有出入，以详图为准。4、所有植物材料需经监理、设计和甲方共同认可后方可进行栽植。5、苗木表中所规定的冠幅是指乔木修剪小枝后，大枝的分枝最低幅度或者灌木的叶冠幅。而濯木的冠幅尺寸是指叶子丰满部分。只伸出外面的两、三个单枝不在冠幅所指范围之内，乔木应尽量多留枝叶。6、人行道树池内设置成品树池筐子，采用玻璃钢格栅材质，颜色由甲方选定。7、树木与地下管线外缘及树木与其他设施的最小水平距离，应符合相应的绿化规划与设计规范的规定，见下表：表一管线名称电力电缆电信(直埋)电信(管
12、道)给水雨水污水燃热力排水盲沟距乔木中心距离(m)1.01.01.51.51.51.51.21.51.0距灌木中心距离(m)1.01.01.0-1.21.5一表二构筑物名称低于2m的闹墙挡土墙路灯杆柱电力电信杆柱消防肥头测量水准点3、树木支撑应符合下列规定:（1）9cmW胸径20cm时，用。50杉木长3m的三角桩支撑，详见支撑示意图。（2）支撑物的支柱应埋入土中不少于30cm,支撑物、牵拉物与地面连接点的连接应牢固。（3）连接树木的支撑点应在树木主干上，其连接处应衬软垫，并绑缚牢固。（4）支撑物、牵拉物的强度能够保证支撑有效。（5）同规格同树种的支撑物、牵拉物的长度、支撑角度、绑缚形式以及支撑
13、材料宜统一。4、反季节栽植时，应根据不同情况采取下列措施：（1）苗木可提前环状断根进行处理货在适宜季节起苗，用容器假植，带土球栽植。（2）可摘叶的应摘去部分叶片，但不得伤害幼芽。（3）夏季可采取遮阴、树木裹干保湿、树冠喷雾或喷施抗蒸腾剂，减少水分蒸发：冬季应采取防风防寒措施。（4）掘苗时根部可喷布促进生根激素，栽植时可加施保水剂，栽植后树体可注射营养剂。5、干早地区或干旱季节，树木栽植可使用抗蒸腾剂、防腐促根、免修剪、营养液滴注等新技术，采用.上球苗，加强水分管理等措施。（七）植物养护1、园林植物栽植后到工程竣工验收前，为施工期间的植物养护时期，应对各种植物精心养护管理。2、绿化栽植工程养护内
14、容如下：（1）根据植物习性和墙情及时浇水。（2）结合中耕除草，平整树台。（3）加强病虫害观测，控制突发性病虫害发生，主要病虫害及时防治。（4）根据植物生长情况及时追肥、施肥。（5）树木及时剥芽、去藤、疏枝整形。草坪适时进行修剪。（6）绿地应保持整洁；做好维护管理工作，及时清理枯枝、落叶、杂草、垃圾。（7）树木加强支撑、绑扎及裹干措施，根据实际情况需要，可覆盖遮阳网、注射生长液等促进植物存活生长，做好防强风、干热、洪涝、越冬防寒等工作，3、园林植物病虫害防治，应采用生物防治方法和生物农药及高效低毒农药，严禁使用剧毒农药。4、对生长不良、枯死、损坏、缺株的园林植物应及时更换或补栽，用于更换及补栽的植物距乔木中心距离(m)1.01.02.01.51.52.0距灌木中心距离(In)-一一-2.02.0三角桩立面其它未尽事宜应严格按各现行相关规范及规定执行.
