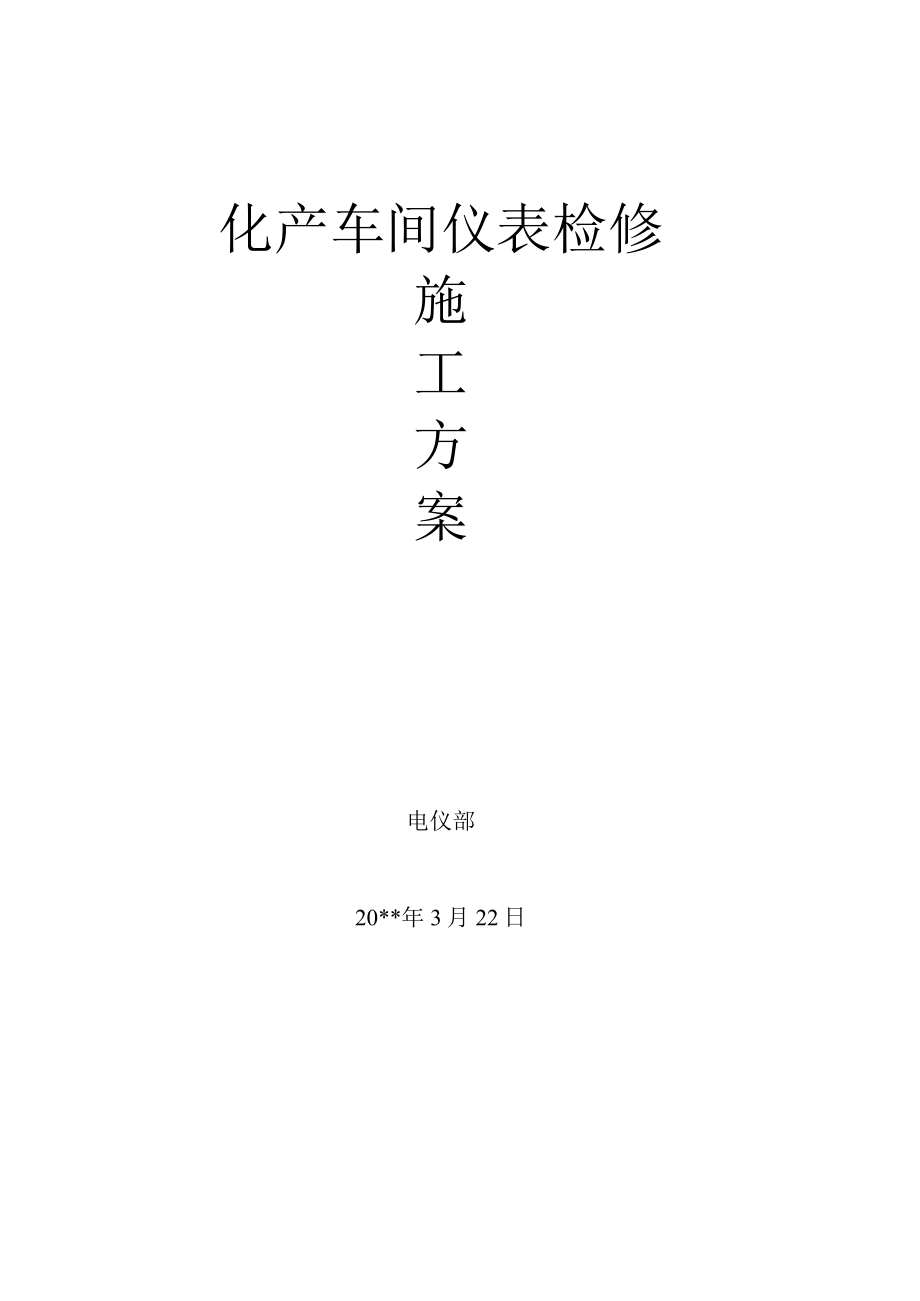

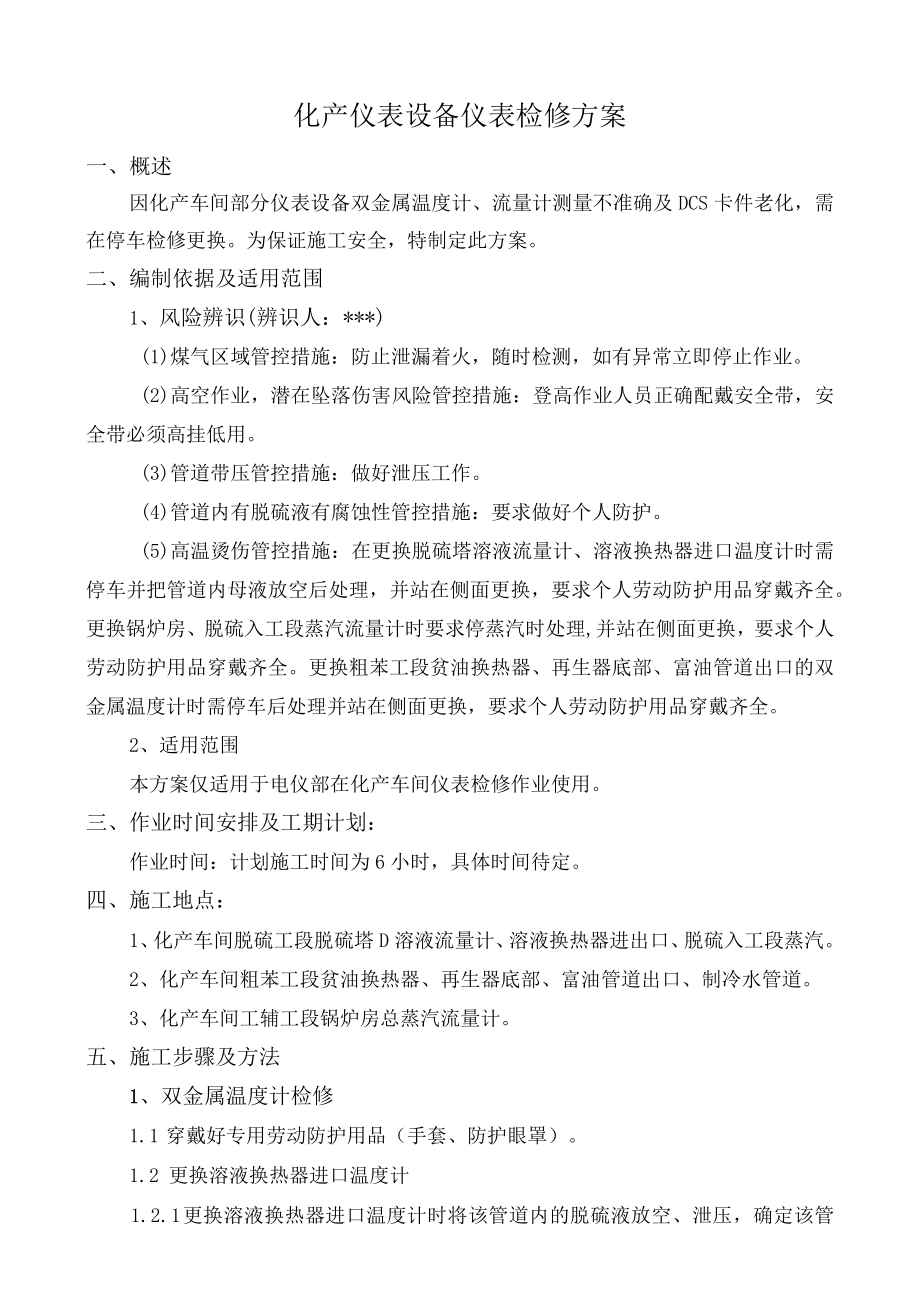

1、化产车间仪表检修施工方案电仪部20*年3月22日审批页:电仪部：年月日化产车间：年月日设备部：年月日生产部：年月日安环部：年月日公司领导：年月日化产仪表设备仪表检修方案一、概述因化产车间部分仪表设备双金属温度计、流量计测量不准确及DCS卡件老化，需在停车检修更换。为保证施工安全，特制定此方案。二、编制依据及适用范围1、风险辨识(辨识人：*)(1)煤气区域管控措施：防止泄漏着火，随时检测，如有异常立即停止作业。(2)高空作业，潜在坠落伤害风险管控措施：登高作业人员正确配戴安全带，安全带必须高挂低用。(3)管道带压管控措施：做好泄压工作。(4)管道内有脱硫液有腐蚀性管控措施：要求做好个人防护。(5
2、)高温烫伤管控措施：在更换脱硫塔溶液流量计、溶液换热器进口温度计时需停车并把管道内母液放空后处理，并站在侧面更换，要求个人劳动防护用品穿戴齐全。更换锅炉房、脱硫入工段蒸汽流量计时要求停蒸汽时处理,并站在侧面更换，要求个人劳动防护用品穿戴齐全。更换粗苯工段贫油换热器、再生器底部、富油管道出口的双金属温度计时需停车后处理并站在侧面更换，要求个人劳动防护用品穿戴齐全。2、适用范围本方案仅适用于电仪部在化产车间仪表检修作业使用。三、作业时间安排及工期计划：作业时间：计划施工时间为6小时，具体时间待定。四、施工地点：1、化产车间脱硫工段脱硫塔D溶液流量计、溶液换热器进出口、脱硫入工段蒸汽。2、化产车间粗
3、苯工段贫油换热器、再生器底部、富油管道出口、制冷水管道。3、化产车间工辅工段锅炉房总蒸汽流量计。五、施工步骤及方法1、双金属温度计检修1.1 穿戴好专用劳动防护用品（手套、防护眼罩）。1.2 更换溶液换热器进口温度计1.2.1 更换溶液换热器进口温度计时将该管道内的脱硫液放空、泄压，确定该管道内、设备内部压力为零，方可进行更换作业。1.2.2 更换双金属温度计前检修人员应站在溶液换热器进口侧面，防止管道内泄压不彻底管道中飞溅出脱硫液灼伤皮肤。1.2.3 双金属温度计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：15分钟负责人：*）1.3 更换贫油换热器双金属温度计131更换
4、贫油换热器双金属温度计时将该管道内的贫油放空、泄压，确定该管道内、设备内部压力为零，方可进行更换作业。1.3.1 更换双金属温度计前检修人员应站在贫油换热器侧面，防止管道内泄压不彻底管道中飞溅到皮肤。1.3.2 双金属温度计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：15分钟负责人：*）1.4 更换再生器底部双金属温度计1.4.1 更换再生器底部双金属温度计时将该管道内的介质放空、泄压，确定该管道内、设备内部压力为零，方可进行更换作业。1.4.2 更换双金属温度计前检修人员应站在再生器底部侧面，防止管道内泄压不彻底管道中飞溅到皮肤，该管道介质温度高容易烫伤。1.4.3 双
5、金属温度计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：15分钟负责人：*）1.5 更换富油管道出口双金属温度计1.5.1 更换富油管道出口双金属温度计时将该管道内的富油放空、泄压，确定该管道内、设备内部压力为零，方可进行更换作业。1.5.2 更换双金属温度计前检修人员应站在富油管道出口侧面，富油中含有少量的粗苯，防止管道内泄压不彻底管道中飞溅到皮肤。1.5.3 双金属温度计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：15分钟负责人：*）1.6 更换制冷水管道双金属温度计1.6.1 更换制冷水管道双金属温度计时将该管道内的冷水放空、泄压，确定该管道内、
6、设备内部压力为零，方可进行更换作业。1.6.2 更换双金属温度计前检修人员应站在制冷水管道侧面，防止管道内泄压不彻底管道中介质带压喷射。1.6.3 双金属温度计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：15分钟负责人：*）2、蒸汽流量计安装2.1流量计（DN400）,相关材料准备到位，消防器材准备到位。2.2施工前协调好日期，关闭进口阀门，将该管道末端阀门打开，保证蒸汽管道中压力为零。2.3、 加装盲板。2.4、 清扫动火点周围的可燃物，对动火点周围及放散口的气体进行气体检测为OPPM以下，方可进行动火作业。2.5、 流量计（管道式）直管径安装要求：上游10D,下游5D
7、。2.6、 每处焊口至少焊二遍，确保一次性送气成功。2.7、 施工过程中用防火布对动火部位进行严密包裹，防止火星溅落。（作业人：*需用时间：5小时负责人：*）3、更换脱硫塔D溶液流量计3.1 更换脱硫塔D溶液流量计时将该管道内的母液放空、泄压，确定该管道内、设备内部压力为零，方可进行更换作业。3.2 更换脱硫塔D溶液流量计前检修人员应站在脱硫塔D溶液流量计侧面，防止管道内泄压不彻底管道中介质带压喷射。3.3 脱硫塔D溶液流量计安装到位后做好紧固件之间的密封，缠绕生料带。（作业人：*需用时间：40分钟负责人：*）六、安全措施1、做好施工区域警戒标志，有关人员注意安全，无关人员严禁进入。2、进入施
8、工区域，施工人员必须经过安全知识教育，安全要点交底，作业过程中严格坚持标准化作业，正确穿戴劳防用品（手套、防护眼罩）。3、按规定办理好各种施工手续（动火作业票）、登高作业，并经逐级审批。4、车间及安环部相关人员到施工现场进行安全确认，对作业全过程进行安全监护。5、经车间和安环部现场检测，动火点周围可燃气体的浓度为OPPM,方可施工作业；施工过程中随时检测，如发现异常情况，立即停止作业，查明原因处理后，方可恢复作业。6、动火作业注意事项：严格按动火管理规定执行，清除现场易燃物；动火作业时注意风向，用防火布做好四周防火围护，防止作业时火星坠落飞溅。7、焊机、割炬符合安全要求，害!）、焊过程及时用水
9、熄灭火星火花，焊接过程地线严禁跨接。8、现场配备充足的蒸汽及灭火器材。9、在更换脱硫塔溶液流量计、溶液换热器进口温度计时需停车并把管道内母液放空后处理，并站在侧面更换，要求个人劳动防护用品穿戴齐全。更换锅炉房、脱硫入工段蒸汽流量计时要求停蒸汽时处理，并站在侧面更换，要求个人劳动防护用品穿戴齐全。更换粗苯工段的双金属温度计时需停车处理并站在侧面更换，要求个人劳动防护用品穿戴齐全。10、施工现场安装临时照明，保证维修、安装现场照明良好。七、施工协调人员：生产部：*安环部：*设备部：*化产车间：*电仪部：*八、应急处置措施：1、着火：应立即停止一切检修、动火作业，疏散无关人员并采取措施扑灭或控制初始
10、火源；如火情无法得到有效控制，应立即汇报调度室并拨打火警电话一119。2、烧烫伤应急处置:2. 1发生烧烫伤：2.1.1 若烧伤处皮肤尚完整，应尽快局部降温。如将其置于水龙头下冲洗约10分钟。这样会带走局部组织热量并减少损害。用一块松软潮湿、最好是消毒的垫子包扎伤处。注意不要太紧。2.1.2 若皮肤已被烧坏，用一块干净的垫子覆盖其上以保护伤处，减少感染危险。如果受伤部位起水疱，不要轻易把皮去掉，可将水疱用针扎个小孔，慢慢把水疱中的水排出，要保持皮肤的完整。大面积烧伤、烫伤（指受伤面积达30%以）者不能用凉水冲洗，避免造成休克，应立即送到医院。九、安装流量计由化产车间作业施工，生产部、电仪部、安环部相互配合完成此次更换与检修。3、煤气中毒情况：应将伤者迅速脱离中毒现场，呼吸新鲜空气。严重者如患者呼吸、心跳已停止立刻做胸部按压、人工呼吸。经紧急处理后后及时送往医院救治。施工安全技术交底记录项目名称主持人时间交底内容接受交底人员签字作业人员培训签字:变更作业人员培训签字:
