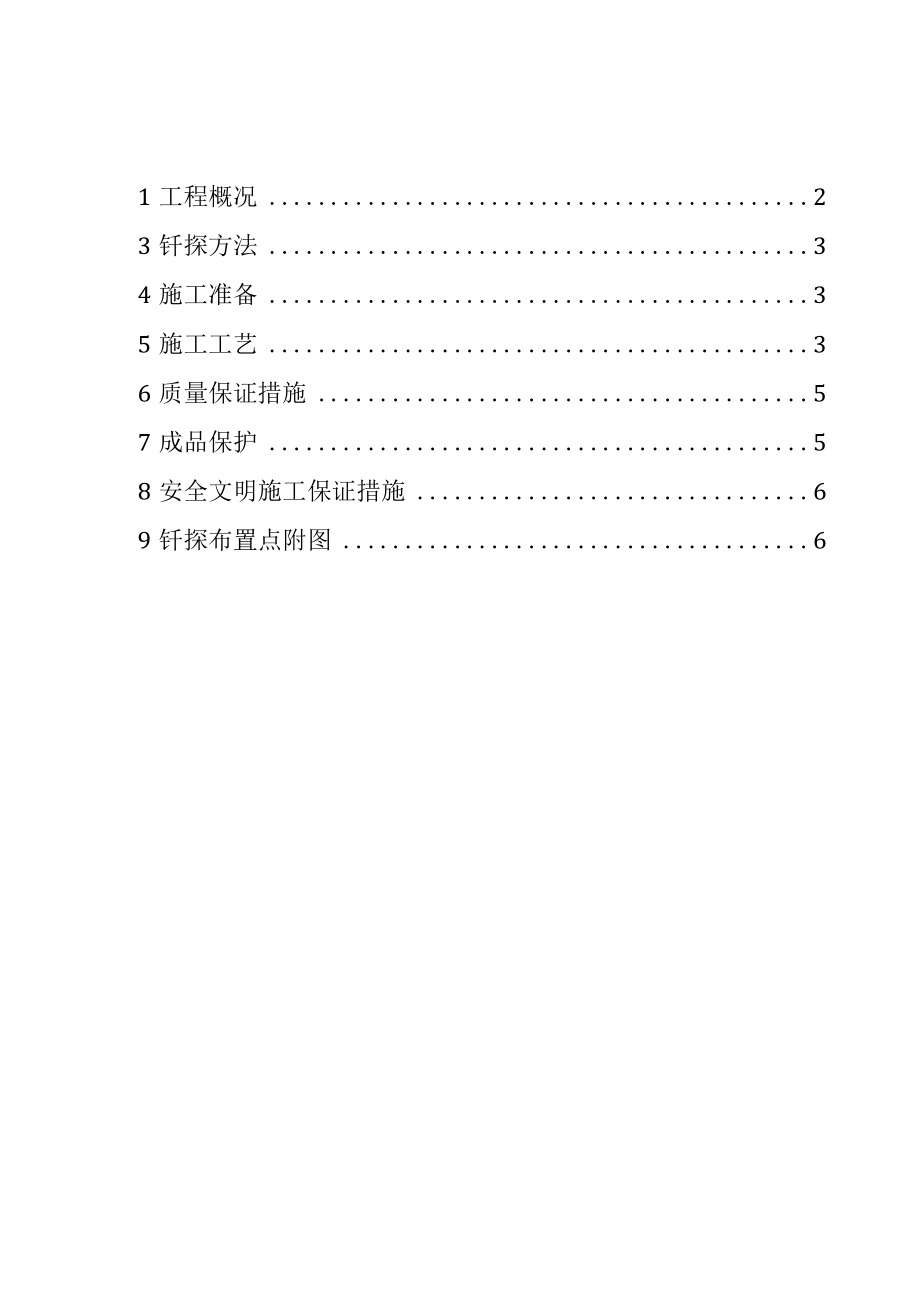

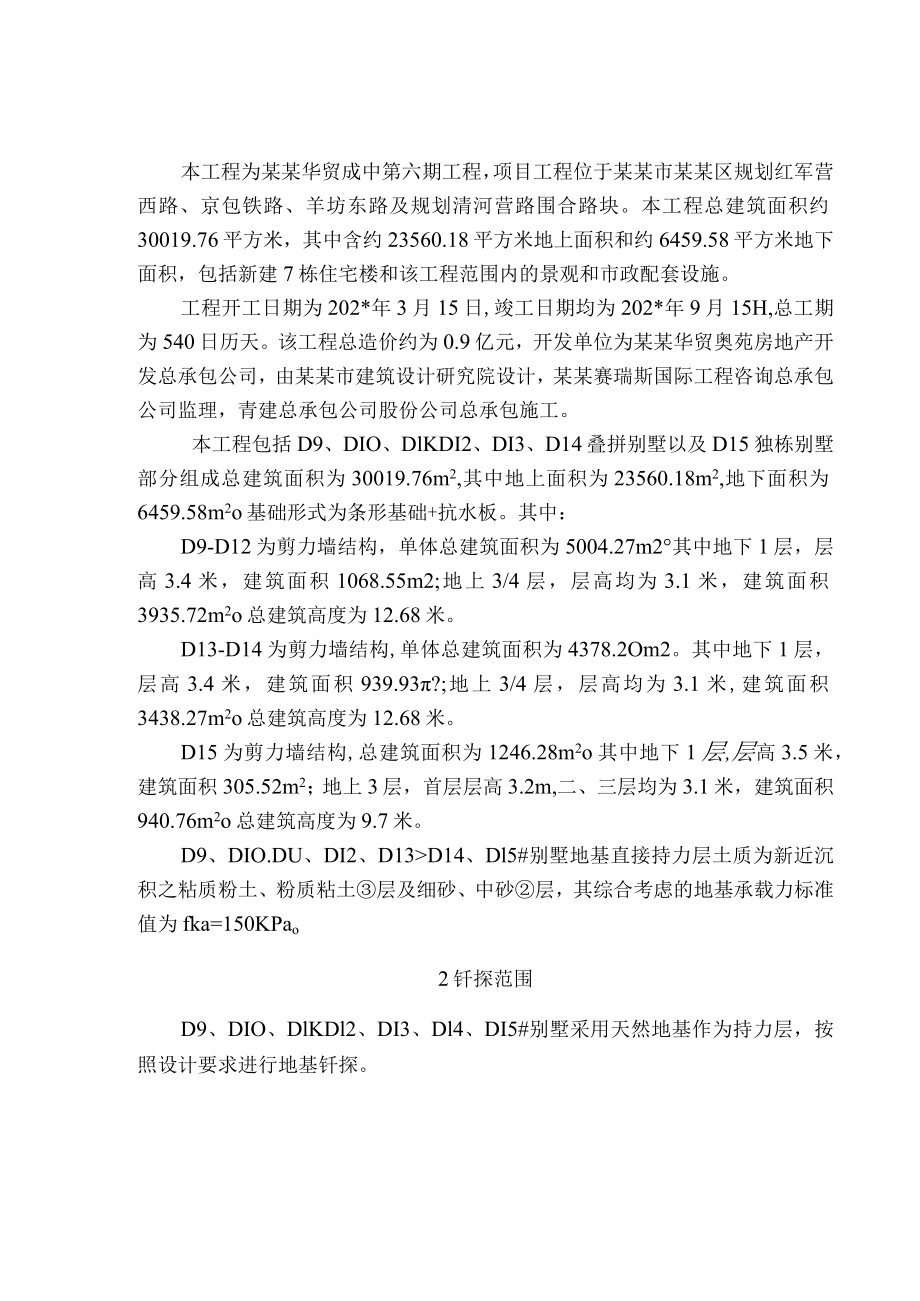

1、1工程概况23钎探方法34施工准备35施工工艺36质量保证措施57成品保护58安全文明施工保证措施69钎探布置点附图6本工程为某某华贸成中第六期工程，项目工程位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。本工程总建筑面积约30019.76平方米，其中含约23560.18平方米地上面积和约6459.58平方米地下面积，包括新建7栋住宅楼和该工程范围内的景观和市政配套设施。工程开工日期为202*年3月15日,竣工日期均为202*年9月15H,总工期为540日历天。该工程总造价约为0.9亿元，开发单位为某某华贸奥苑房地产开发总承包公司，由某某市建筑设计研究院设计，某某赛瑞
2、斯国际工程咨询总承包公司监理，青建总承包公司股份公司总承包施工。本工程包括D9、DIO、DlKDI2、DI3、D14叠拼别墅以及D15独栋别墅部分组成总建筑面积为30019.76m2,其中地上面积为23560.18m2,地下面积为6459.58m2o基础形式为条形基础+抗水板。其中：D9-D12为剪力墙结构，单体总建筑面积为5004.27m2其中地下1层，层高3.4米，建筑面积1068.55m2;地上3/4层，层高均为3.1米，建筑面积3935.72m2o总建筑高度为12.68米。D13-D14为剪力墙结构,单体总建筑面积为4378.2Om2。其中地下1层，层高3.4米，建筑面积939.93?
3、;地上3/4层，层高均为3.1米,建筑面积3438.27m2o总建筑高度为12.68米。D15为剪力墙结构,总建筑面积为1246.28m2o其中地下1层,层高3.5米，建筑面积305.52m2；地上3层，首层层高3.2m,二、三层均为3.1米，建筑面积940.76m2o总建筑高度为9.7米。D9、DIO.DU、DI2、D13D14、Dl5#别墅地基直接持力层土质为新近沉积之粘质粉土、粉质粘土层及细砂、中砂层，其综合考虑的地基承载力标准值为fka=150KPao2钎探范围D9、DIO、DlKDl2、DI3、Dl4、DI5#别墅采用天然地基作为持力层，按照设计要求进行地基钎探。3钎探方法本工程采用
4、机械钎探，现场配备两台轻便触探器。随清槽进度进行钎探。4施工准备4.1 材料要求砂：一般为中砂。4.2 主要机具机械打钎穿心锤重IOkg,尖锥头、触探器钎杆25钢筋，长度2.5mo其他有铅丝、凳子、手推车、夹具、撬辐（拔钢钎用）、钢卷尺等。4.3 作业条件4.3.1 基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。4.3.2 根据设计图纸绘制钎探孔位平面布置图见附图。4.3.3 按钎探孔位平面布置图放线并撒白灰点。4.3.4 杆上预先划好30Cm横线。4.3.5 钎探孔的排列方式根据槽宽确定，槽宽大于200Cm时采用梅花型排列方式，间距1.5米，孔深2.1米。表钎探孔排列方式
5、5施工工艺5.1 工艺流程5.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点；5.3 就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm,把触探杆垂直打入土层中；5.4 记录锤击数：钎杆每打入土层30Cm时，记录一次锤击数；5.5 拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔；5.6 检查孔深：用一根直径20mm钢筋，长度260Omm表有长度刻度标杆，抽检钎孔深度；5.7 移位：将钎杆或触探器搬到下一孔位，以便继续打钎；5.8 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后
6、，即可进行灌砂。灌砂时，每填入30Cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂;另一种是每天打完后，统一灌砂一次；5.9 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档;5.10 基土受雨后，不得进行钎探o6质量保证措施6.1 质量标准6.1.1 保证项目钎探深度必须符合要求，锤击数记录准确，不得作假。地基钎探记录表格为C5-5。6.2.1基本项目1钎位基本准确，探孔不得遗漏。2钎孔灌砂密实。6.2 遇钢钎打不下去时，上报工长或技术人员：取消钎孔或移位打钎。不得不打、任意填写锤数。6.3 记录和平面布置图的
7、探孔位置：6.3.1 将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打；632在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开；6.3.3 在钎孔平面布置图上，注明过硬或过软的孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。7成品保护钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。8安全文明施工保证措施8.1 作业时必须根据作业要求，佩带防护用品，非操作人员不得动用机械设备。8.2 施工时密切注意边坡，如发现裂缝，应暂停施工，必要时所有人员和机械撤到安全地点，并采取措施及时处理。8.3
8、作业时，打锤范围内不得有人坐、卧、停留。8.4 作业中发现地下管道等构造物、古墓等文物，或其它不能辨认的异物，必须立即停止作业，向有关负责人报告，按要求进行处理或保护，经查明处理后方可继续施工。8.5 钎探作业后，应将轻便触探器放在坚实平整的地面上，并切断动力电源。8.6 钎探作业时按照临电使用要求正确进行接电。9钎探布置点附图附图一：D9-D12#住宅楼钎探点布置图。附图二：D13-D14#住宅楼钎探点布置图。附图三：Dl5#住宅楼钎探点布置图。附图四：塔吊基础钎探点布置图。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他
9、人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
