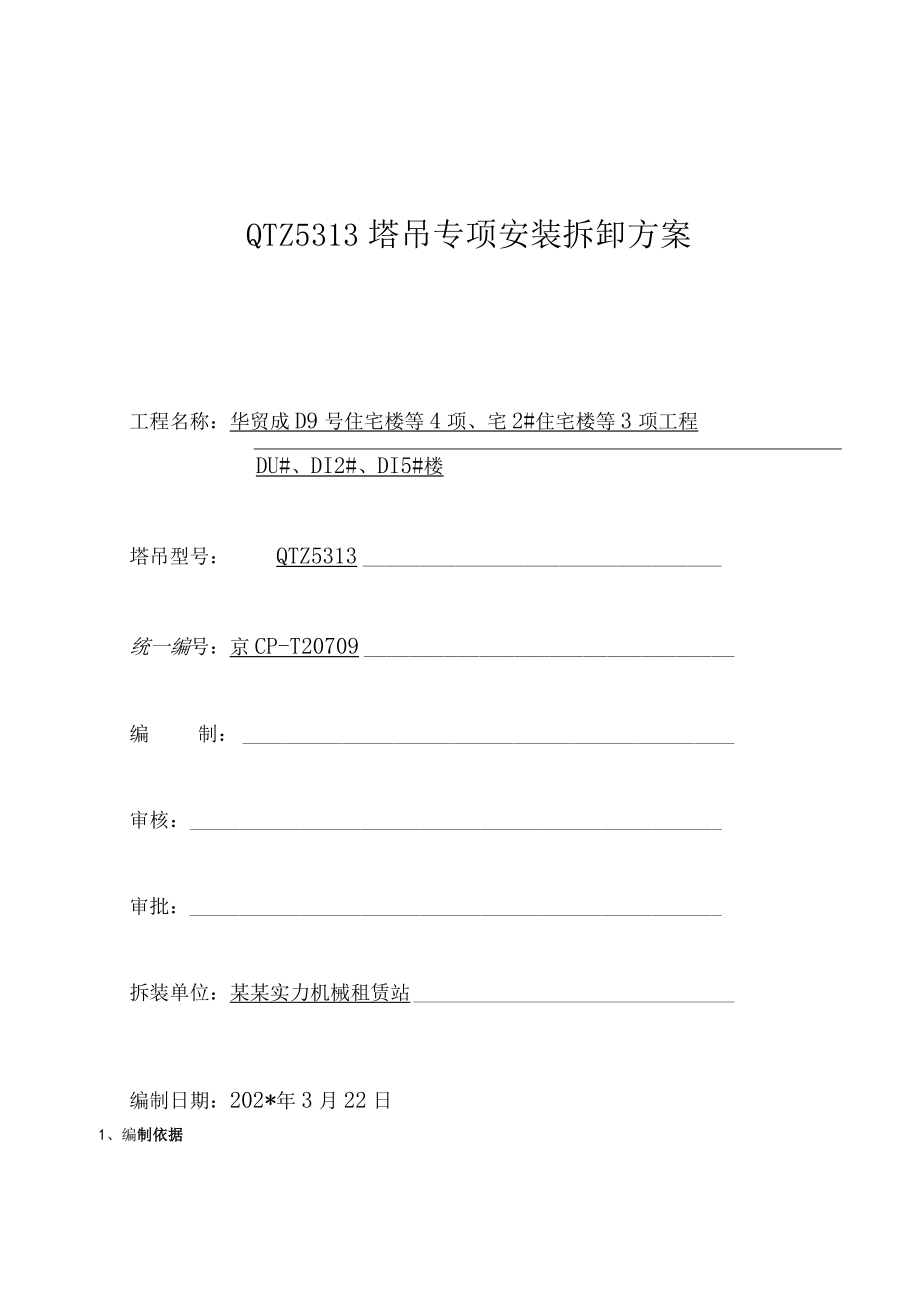

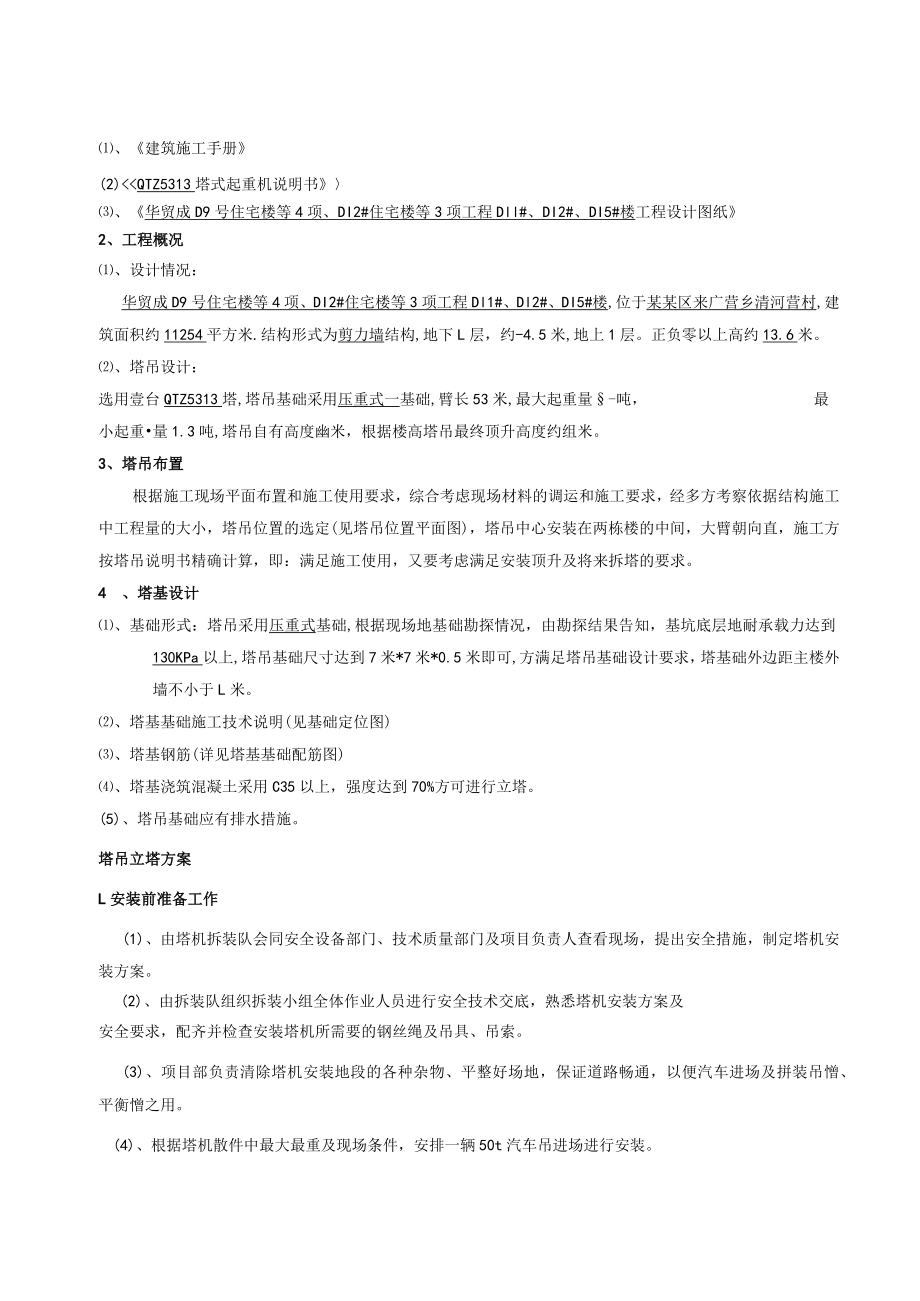

1、QTZ5313塔吊专项安装拆卸方案工程名称：华贸成D9号住宅楼等4项、宅2#住宅楼等3项工程DU#、DI2#、DI5#楼塔吊型号：QTZ5313统一编号：京CP-T20709编制：审核：审批：拆装单位：某某实力机械租赁站编制日期：202*年3月22日1、编制依据、建筑施工手册(2)QTZ5313塔式起重机说明书、华贸成D9号住宅楼等4项、DI2#住宅楼等3项工程Dll#、DI2#、DI5#楼工程设计图纸2、工程概况、设计情况：华贸成D9号住宅楼等4项、DI2#住宅楼等3项工程Dl1#、Dl2#、DI5#楼,位于某某区来广营乡清河营村,建筑面积约11254平方米.结构形式为剪力墙结构,地下L层，
2、约-4.5米,地上1层。正负零以上高约13.6米。、塔吊设计：选用壹台QTZ5313塔,塔吊基础采用压重式一基础,臂长53米,最大起重量-吨，最小起重量1.3吨,塔吊自有高度幽米，根据楼高塔吊最终顶升高度约组米。3、塔吊布置根据施工现场平面布置和施工使用要求，综合考虑现场材料的调运和施工要求，经多方考察依据结构施工中工程量的大小，塔吊位置的选定(见塔吊位置平面图)，塔吊中心安装在两栋楼的中间，大臂朝向直，施工方按塔吊说明书精确计算，即：满足施工使用，又要考虑满足安装顶升及将来拆塔的要求。4 、塔基设计、基础形式：塔吊采用压重式基础,根据现场地基础勘探情况，由勘探结果告知，基坑底层地耐承载力达到
3、130KPa以上,塔吊基础尺寸达到7米*7米*0.5米即可,方满足塔吊基础设计要求，塔基础外边距主楼外墙不小于L米。、塔基基础施工技术说明(见基础定位图)、塔基钢筋(详见塔基基础配筋图)、塔基浇筑混凝土采用C35以上，强度达到70%方可进行立塔。(5)、塔吊基础应有排水措施。塔吊立塔方案L安装前准备工作(1)、由塔机拆装队会同安全设备部门、技术质量部门及项目负责人查看现场，提出安全措施，制定塔机安装方案。(2)、由拆装队组织拆装小组全体作业人员进行安全技术交底，熟悉塔机安装方案及安全要求，配齐并检查安装塔机所需要的钢丝绳及吊具、吊索。(3)、项目部负责清除塔机安装地段的各种杂物、平整好场地，保
4、证道路畅通，以便汽车进场及拼装吊憎、平衡憎之用。(4)、根据塔机散件中最大最重及现场条件，安排一辆50t汽车吊进场进行安装。(5)、由塔机拆装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。5 .塔吊安装工艺(1)、安装小组和项目部负责人共同检查安装塔机的准备工作是否完善，复核基础水平误差，地基水平误差不得超过塔身边长的1/1000,否则应在固定底座下面加垫片调节。(2)、在地面上将爬升架拼成整体，并装好液压系统，然后将爬升架吊起，套在底架基础节的外面，安装时注意爬升架上的油缸的一面对准底架基础节上有踏板一面。(3)、在地面上先将上下支座、回转支承及平台等装为一体。然后
5、将这一套部件吊起。安装在基础节上，用8个高强螺栓将下支座分别与爬升架基础节相联接。(4)、先将司机室的电器设备检查好后，将司机室吊起至上支座的上面，然后用销轴将司机室支座连接好。(5)、在地面上将塔顶上的二根平衡臂拉杆装好，然后吊起塔顶，用4个销子固定在支座上，塔顶倾斜的一面与平衡臂处于同一侧。(6)、在平地上装好平衡臂，并将卷扬机构、配电箱、电阻箱等装在平衡臂上，接好个部分所需电线，然后将平衡臂吊起来与其上支座用销轴固接完毕后，再抬起平衡臂一个角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆。(7)、根据实际使用臂长，在离地面1米左右的支架上装好吊臂，安装好起重小车，并将小车固定在吊臂根部，同时
6、用销轴将吊微拉杆组装好，固定在吊臂上弦杆的相应支架上，检查吊臂上线路是否完善，并绕好小车牵引钢丝绳。(8)、用汽车吊将吊臂总成平稳吊起，提升时必须保持吊臂处于水平位置，是吊臂顺利的安装到上支座的吊臂较接点上，用销轴连接好，并上好开口销，继续提升吊臂，当吊臂头部稍微抬起适当位置时，用起升机构钢丝绳通过顶上一组滑轮拉起拉杆，分别是吊臂上的短拉杆、长拉杆的连接板与塔顶的相应拉板用销轴连接好。(9)、松弛起升机构钢丝绳，把吊臂缓缓放下，是拉杆处于拉紧状态，然后松脱滑轮组上的起升钢丝绳。(10)、然后将配重按顺序逐个吊起安装在平衡臂尾部的位置上跟平衡臂连接牢固，在接通电气系统。(11)、穿绕起升钢丝绳及
7、吊钩。(12)、将起重机旋至引入塔身标准节方向，将所要安装的标准节吊至起重臂下备用。(13)、0放松电缆长度略大于总的爬升高度。(14)、然后吊起标准节并安放在外伸框架上，调整小车位置，是塔吊的上部重心落在顶升油缸梁的位置上，同时，拆除塔身和下支座之间的四个高强螺栓。(15)、将顶升横梁挂在塔身的踏板上，开动液压系统是活塞杆全部伸出后，稍缩活塞杆，是爬升架的爬爪搁在塔身的踏板上，活塞杆再次全部伸出油缸，此时塔身上方恰好有能装入一个标准节的空间，利用引进滚轮在外伸框架上滚动，把标准节引至塔身正上方，对准上下两标准节的螺栓连接孔，缩回油缸与下标准节接触时，用8个高强螺栓将上下塔身标准节连接牢固，卸
8、下引进滚轮，调整油缸的伸缩长度，移下支座与塔身，用8个高强螺栓连接牢固，即完成一节标准节的加节工作，按以上步骤连续几次加节到需要高度。(16)、按塔机使用说明书上的要求安装调试好各种安全装置。(17)、由安装单位会同项目部和安全设备部门按照塔机使用说明书上各项安装规定和塔机的技术性能进行验收。(18)、塔机安装工程结束。6 .塔机安装工作中的注意事项(1)、整个塔机安装工程由拆装队队长专人负责，统一指挥，明确讯号，项目部负责配合。(2)、安装塔机过程中，在拼装塔臂的方向和塔身周围10米范围内必须设置警戒线，并有警戒人员值班，警戒区内严禁由闲人走动或停留。(3)、凡进入警戒区的操作人员都必须带好
9、安全帽，高空作业人员要系好安全带，足穿软底鞋，操作人员思想必须高度集中，不要让零件从高出掉下来，严格遵守高空作业的安全规定。(4)、升塔时，风力不得超过四级，遇雨要停止安装，夜间不得安排安装作业，拼装好塔身以下支座的8个高强螺栓。(5)、所加标准节的踏板必须与己有的塔身标准节上的踏板对准，否则，将无法顶升。(6)、顶升时，要注意检查有否妨碍塔机自升的阻力，以及塔臂、平衡臂的前后力矩的平衡，如偏差过大，可用变幅小车前后作微动调整，是顶升阻力处于最小状态。(7)、顶升过程中，在塔机标准节与下支座未用8根高强螺栓连接好时，严禁塔臂进行回转。(8)、本方案未涉及到的注意事项和安装工作均按塔机使用说明书
10、要求完成。塔机拆除方案L拆除前的准备工作(1)、由拆装队会同安全设备部门及现场施工负责人一起查看现场，针对拆塔现场具体情况，研究各种安全技术措施，制定拆塔方案。(2)、由拆装队安排组织拆塔小组进行拆塔，并组织拆塔小组人员熟悉塔机使用说明书和拆塔方案，了解拆卸顺序及安全操作要求，检查并配齐拆塔时所需要的吊装工具、索具等。(3)、项目部负责清除影响塔机拆除及汽车吊进场的模板及其它杂物。(4)、根据现场情况，再降塔到位后，由拆装队调50t汽车吊进场作最后塔机的拆除工作。2 .塔机拆除顺序(1)、将塔臂旋转至与建筑物平行处，然后将回转机构销紧，将变幅小车升至适当位置，使得塔吊上部重心落在顶升油缸梁的位
11、置上。(2)、拆塔身与下支座连接的8个高强螺栓，此时必须将顶横梁的挂板挂在塔身踏板上。(3)、顶升油缸，使爬升架引出口能引出一节标准节时，将一个标准节引出用滚轮固定在塔身标，准节下部的联接面的4个角上，然后卸掉第一节与第二节标准8个高强螺栓，再将油缸微动，使第一节与第二节标准节脱离接触然后通出滚轮将第一节标准节引出塔身至爬升架的外伸框架上，将变幅小车开至引出标准上方用吊钩将引出的标准节吊放在地面上，第一节标准节拆除工作结束。(4)、依次逐节拆除标准节，同时拆除塔身内斜撑杆、爬梯及休息平台，附着架、并吊放在地面上。(5)、塔身降到预计高度后，用50T汽车吊拆除。如建筑物影响塔吊降节，由甲方出资负
12、责雇佣大吊车拆除。(6)、用汽车吊从平衡臂前部依次卸掉两块配重，并吊放在地面上。(7)、用汽车吊吊起塔臂，并将塔臂端部提高到适当位置时，拆去拉杆与塔顶的连接销轴，放平塔臂，拆除塔臂与上支座的连接销轴，再吊放到地面上解体。(8)、用汽车吊吊放余下的一块配重。(9)、拆除平衡臂拉杆与塔顶连接的销轴及平衡臂上支座的连接销轴，再吊放到地面上O(10)、用汽车吊拆除塔顶节、上下支座、回转支承、爬升架及余下的标准节、基础节、固定底座、并逐件吊放到地面上。3 .拆除过程中的注意事项(1)、拆塔工作由拆装队队长负责统一指挥，明确讯号，拆塔过程中，塔身周围10米范围内，必须设置警戒线，警戒区内不允许有人走动或随
13、意停留。(2)、凡进入警戒区的操作人员都必须带好安全帽，高空作业人员要系好安全带，足穿软底鞋，拆塔时精力集中，安全操作，不允许零件或工具从高处掉下来。(3)、拆塔时，风力不得超过四级，遇雨要停止拆塔，同时将塔身与爬升架用8根36MM的高强螺栓连接好，吊钩放到地面上锚固好，防止塔惜转动碰撞建筑物。(4)、降塔前应先启动油泵，检查油压，作空载伸缩动作，排除油路中的空气。(5)、塔身下降过程中，必须有专人观察油缸上下横梁爬爪，保证爬爪与标准重杆内的顶升塔块有效分离，注意观察浮动工作台与塔身的空隙，防止工作平台与标准节脱杆碰撞。(6)、塔机拆除的标准节及其它散件应边拆边运离现场，防止运输道路阻塞。(7
14、)、注意拆下来的零部件的保管与堆放，联接螺栓销轴及开口销等由拆装小组派人收管。(8)、除了上述要求外，其它要求及技术要求均按塔机使用说明书和有关安全操作规程执行。塔吊使用管理规定L上岗证件规定塔吊安装必须由专业队伍安装，经验收合格后方可使用。同时出租方配足塔司，塔司持有效操作证，并无条件服从施工现场的要求，项目所配的信号工，必须持有合格的有效证件。在塔吊作业中，塔司和信号人员必须密切配合，塔司只服从佩戴有标志的指挥人员的指挥信息。信号工发出的旗语、手势、口哨必须清楚明了。4 .塔吊作业前的检查(1)、交接班时认真做好交接手续，认真填写机械履历书和运转纪录，当发现或怀疑起重机有异常情况时，交班司
15、机和接班司机必须当面交接，严禁经他人转告交班。(2)、检查塔吊各主要螺栓应连接紧固，结构构件焊缝不应有裂纹和开焊、变形。(3)、操作系统应灵活准确，电器元件应工作正常，导线接头、各元器件的固定应牢固，无接触不良及裸漏等现象。(4)、检查齿轮箱、制动储油装置中的油亮应符合规定，润滑油是否变质，各安全装置是否有效。(5)、检查吊钩及各部滑轮、导绳轮等应转动灵活，无卡塞现象，各部钢丝绳应完好，固定端应牢固可靠，绳卡有无损坏。(6)、确认操作的塔吊无相撞其余塔吊的危险后，方可开始作业。5 .塔吊作业(1)、司机必须熟悉所操作的性能，并严格按说明书的规定作业，不得斜拉、斜拽重物，吊拔埋在地下或粘结在地面的重物以及不明重量的物体。严格执行“十不吊(2)、起吊重物时，不得猛起猛落，以防吊运过程中散落松绑、偏斜等情况。起吊时必须先将重物吊起离地面半米左右停住，确定制动、物料捆绑、吊点和吊具无问题后，当可指挥操作。(3)、起吊短碎物料时，必须用吊笼装，不得直接捆扎吊起，不得在起吊的重物上悬挂任何物体。(4)、在作业中，严禁对传动部分、运转部分作维修、保养、调整等工作，禁止在起重机各个部位乱放工具、零件或杂物，严禁从塔吊上向下抛物品。6 .安全防护(1)、塔吊大臂回转半径内，要搭设防护栏杆及防护网。
