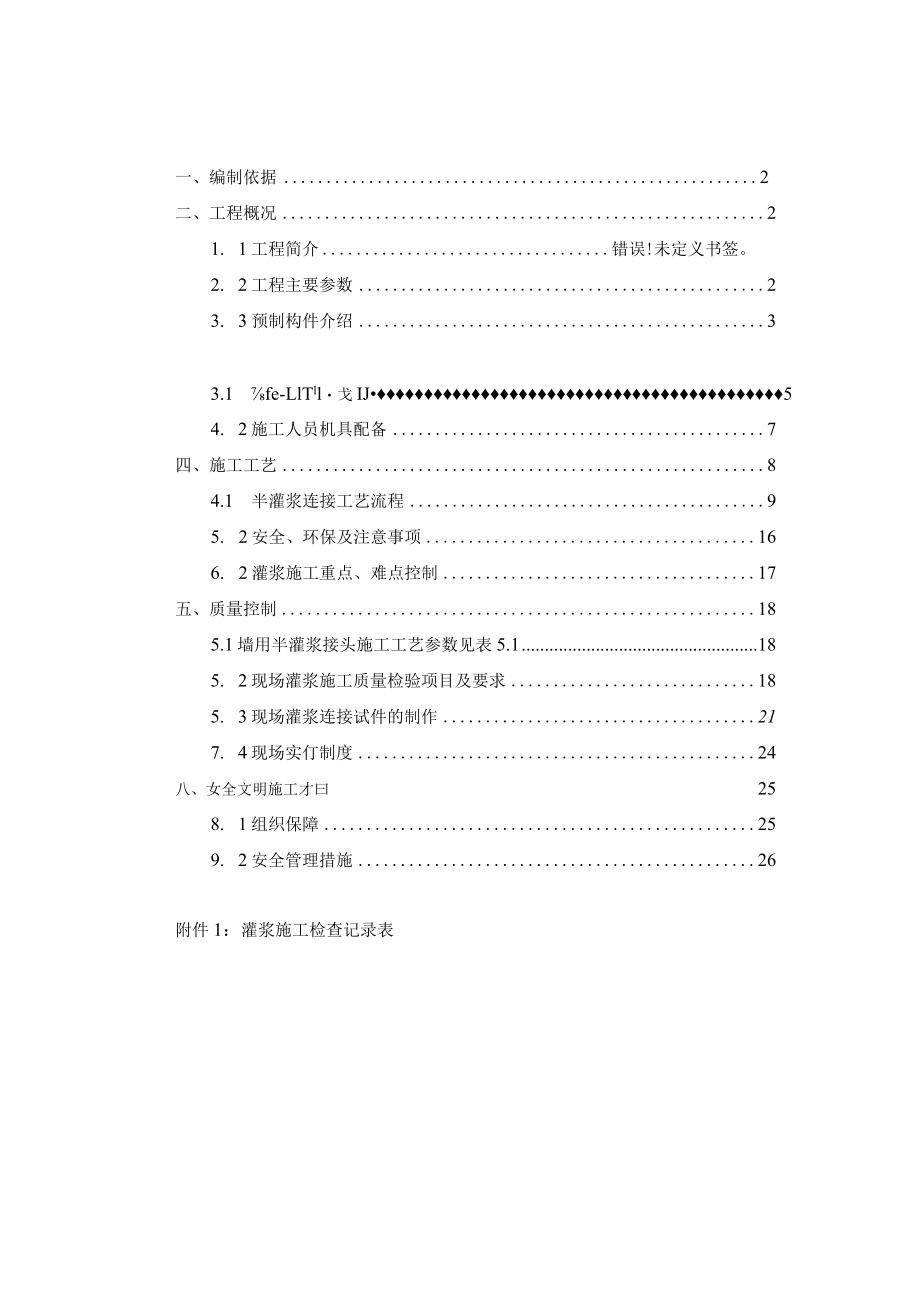

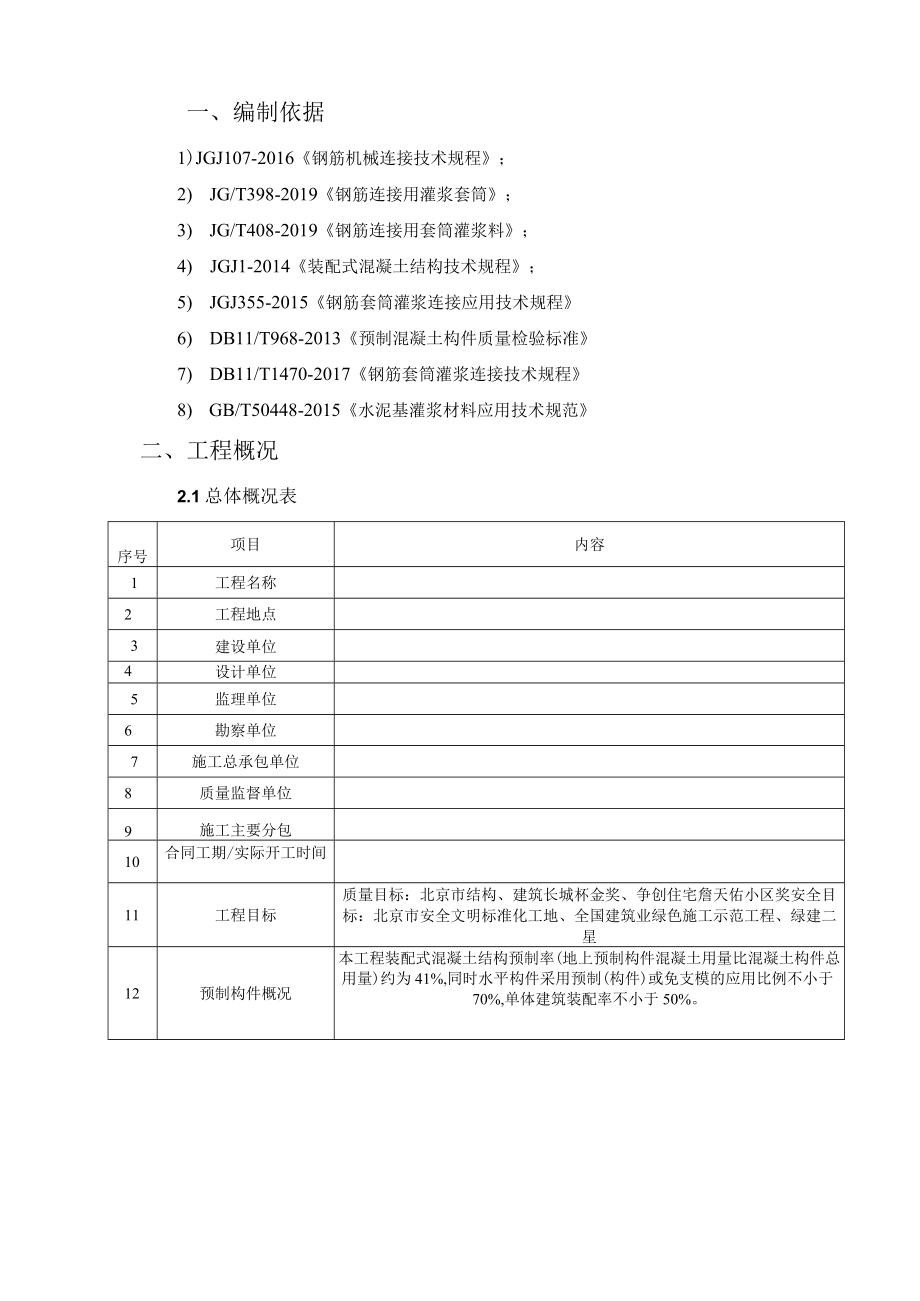

1、一、编制依据2二、工程概况21. 1工程简介错误!未定义书签。2. 2工程主要参数23. 3预制构件介绍33.1 fe-LlTll戈IJ54. 2施工人员机具配备7四、施工工艺84.1 半灌浆连接工艺流程95. 2安全、环保及注意事项166. 2灌浆施工重点、难点控制17五、质量控制185.1墙用半灌浆接头施工工艺参数见表5.1185. 2现场灌浆施工质量检验项目及要求185. 3现场灌浆连接试件的制作217. 4现场实仃制度24八、女全文明施工才曰258. 1组织保障259. 2安全管理措施26附件1：灌浆施工检查记录表一、编制依据1)JGJ107-2016钢筋机械连接技术规程；2) JG/
2、T398-2019钢筋连接用灌浆套筒；3) JG/T408-2019钢筋连接用套筒灌浆料；4) JGJ1-2014装配式混凝土结构技术规程；5) JGJ355-2015钢筋套筒灌浆连接应用技术规程6) DB11/T968-2013预制混凝土构件质量检验标准7) DB11/T1470-2017钢筋套筒灌浆连接技术规程8) GB/T50448-2015水泥基灌浆材料应用技术规范二、工程概况2.1总体概况表序号项目内容1工程名称2工程地点3建设单位4设计单位5监理单位6勘察单位7施工总承包单位8质量监督单位9施工主要分包10合同工期/实际开工时间11工程目标质量目标：北京市结构、建筑长城杯金奖、争创

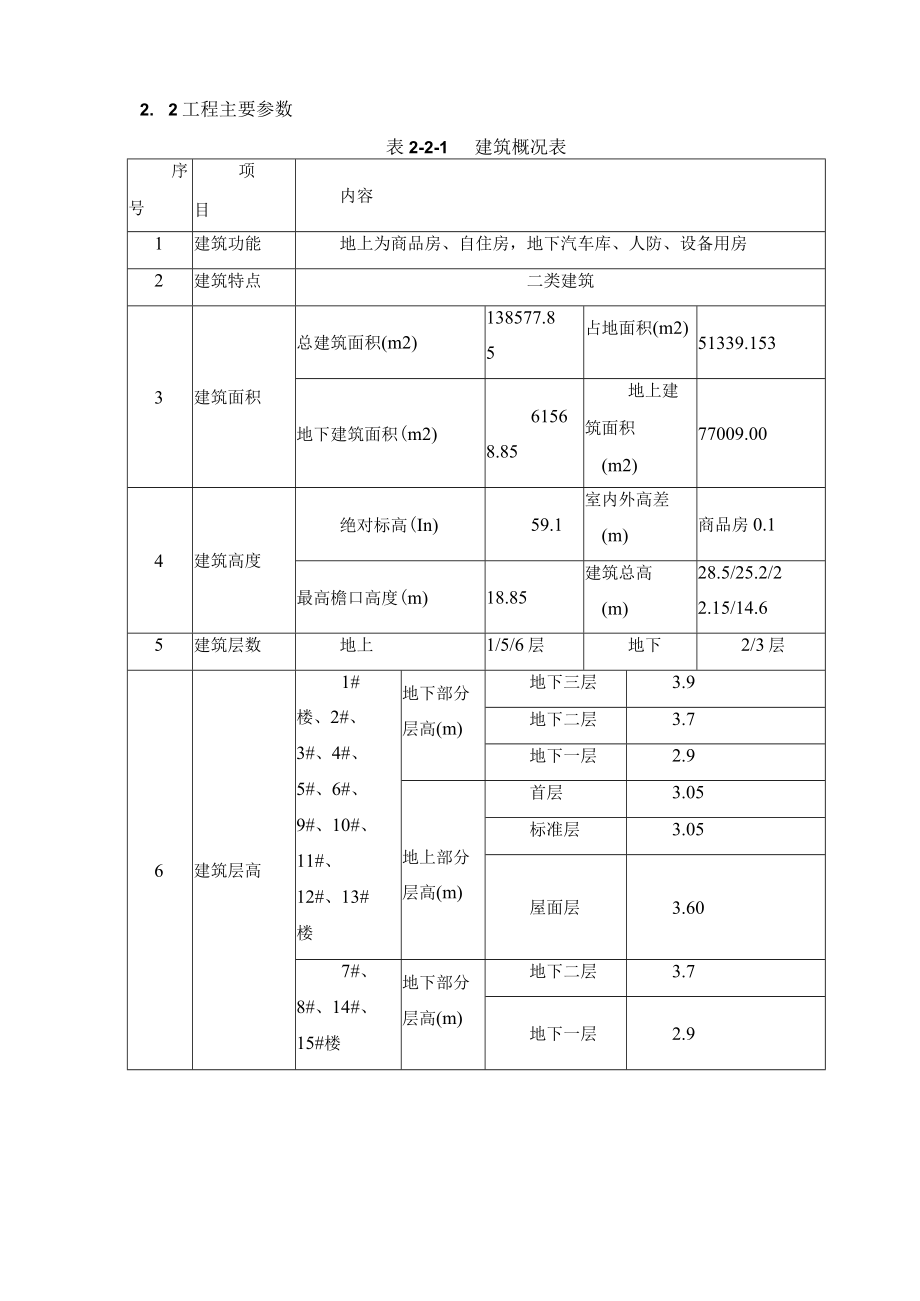

3、住宅詹天佑小区奖安全目标：北京市安全文明标准化工地、全国建筑业绿色施工示范工程、绿建二星12预制构件概况本工程装配式混凝土结构预制率(地上预制构件混凝土用量比混凝土构件总用量)约为41%,同时水平构件采用预制(构件)或免支模的应用比例不小于70%,单体建筑装配率不小于50%。2. 2工程主要参数表2-2-1建筑概况表序号项目内容1建筑功能地上为商品房、自住房，地下汽车库、人防、设备用房2建筑特点二类建筑3建筑面积总建筑面积(m2)138577.85占地面积(m2)51339.153地下建筑面积(m2)61568.85地上建筑面积(m2)77009.004建筑高度绝对标高(In)59.1室内外高
4、差(m)商品房0.1最高檐口高度(m)18.85建筑总高(m)28.5/25.2/22.15/14.65建筑层数地上1/5/6层地下2/3层6建筑层高1#楼、2#、3#、4#、5#、6#、9#、10#、11#、12#、13#楼地下部分层高(m)地下三层3.9地下二层3.7地下一层2.9地上部分层高(m)首层3.05标准层3.05屋面层3.607#、8#、14#、15#楼地下部分层高(m)地下二层3.7地下一层2.9序号项目内容地上部分层高(m)首层3.05主楼标准层3.05屋面层3.602.3预制构件介绍项目主楼采用标准化、模块化设计，15栋楼皆为预制构件拼装施工，各种类预制构建使用位置如下：
5、表241各楼预制情况一览表楼号叠合板预制墙预制楼梯1#住宅楼首层顶-次顶层顶板2层-6层2层-6层2#住宅楼首层顶-次顶层顶板2层-6层2层-6层3#住宅楼首层顶一次顶层顶板2层-6层2层-6层4#住宅楼首层顶一次顶层顶板1层-6层2层-6层5#住宅楼首层顶一次顶层顶板2层-6层2层-6层6#住宅楼首层顶一次顶层顶板2层-6层2层-6层7#住宅楼首层顶一次顶层顶板2层-6层2层-6层8#住宅楼首层顶-次顶层顶板1层-6层2层-6层9#住宅楼首层顶一次顶层顶板2层-6层2层-6层10#住宅楼首层顶-次顶层顶板2层-6层2层-6层11#住宅楼首层顶-次顶层顶板1层-6层2层-6层12#住宅楼首层顶
6、-次顶层顶板2层-6层2层-6层13#住宅楼首层顶-次顶层顶板1层-6层2层-6层14#住宅楼首层顶-次顶层顶板1层-5层2层-5层15#住宅楼首层顶一次顶层顶板1层-5层2层-5层三、总体部署3.1施工工期计划3.1.1装配式施工标准流程工期考虑构件吊装安装时的安全及减少安装时的累计误差，分别进行分段灌浆。具体流水段划分如下表地上结构流水段划分明细序号栋号流水段轴线备注11#住宅楼地上结构流水段划分1段1轴至15轴交A轴至L轴22段15轴至27轴交A轴至L轴33段28轴至44轴交A轴至L轴42#住宅楼地上结构流水段划分1段1轴至15轴交A轴至L轴52段15轴至27轴交A轴至L轴63段28轴至
7、44轴交A轴至L轴73#住宅楼地后构流杵殳划分1段1轴至15轴交A轴至K轴82段15轴至29轴交A轴至K轴94#住宅楼地上结构流水段划分5#住宅楼地上结构流水段划分6#住宅楼地上结构流水段划分1段1轴至14轴交A轴至K轴102段14轴至27轴交A轴至K轴111段1轴至15轴交A轴至K轴122段15轴至29轴交A轴至K轴131段1轴至15轴交A轴至K轴142段15轴至29轴交A轴至K轴157#住宅楼地上结构流水段划分1段1轴至13轴交A轴至H轴162段14轴至26轴交A轴至H轴178#住宅楼地上结构流水段划分1段1轴至14轴交A轴至K轴182段14轴至27轴交A轴至K轴199#住宅楼地上结构流水
8、段划分1段1轴至15轴交A轴至K轴202段15轴至29轴交A轴至K轴2110#住宅楼地上结构流水段划分1段1轴至13轴交A轴至H轴222段13轴至26轴交A轴至H轴2311#住宅楼地上结构流水段划分1段1轴至14轴交A轴至K轴242段14轴至28轴交A轴至K轴2512#住宅楼地上结构流水段划分1段1轴至15轴交A轴至K轴262段15轴至29轴交A轴至K轴2713#住宅楼地上结构流水段划分1段1轴至14轴交A轴至K轴282段14轴至28轴交A轴至K轴2914#住宅楼地上结构流水段划分1段1轴至14轴交A轴至K轴302段14轴至28轴交A轴至K轴3115#住宅楼地上结构流水段划分1段1轴至13轴交
9、A轴至H轴322段13轴至26轴交A轴至H轴3. 1.2工期保证措施1、确保工期的组织措施建立完善的生产计划保证体系，明确职责与分工，配备高效、精干的管理班子；配置管理体制健全、人员素质高、技术水平强的施工队伍，提前做好交底和培训。2、确保工期的管理措施根据施工总进度控制计划编制劳动力需用和进场的详细计划，合理协调组织进场，编制月度材料计划与物资保障计划，并及时根据现场施工进度情况补充调整计划；制定工程总施工进度计划及月、周计划，合理调配、穿插作业，保证工期受控。3、确保工期的技术措施先进施工技术措施的合理运用为工期管理提供最直接的根本保障。要充分发挥企业在项目施工中积累的丰富经验和技术优势，
10、精心策划，确保工程顺利实现既定的工期目标。做好详尽的技术准备工作，确保技术先行。4、确保工期的经济措施施工准备期间，编制项目全过程现金流量表，预测项目的现金流量，对资金做到平衡使用，以丰补缺，避免资金的无计划管理；坚决执行专款专用制度，建立专门的工程资金账户，随着工程各阶段控制日期的完成，及时支付各专业队伍的劳务费用，防止施工中因为资金问题而影响工程的进展，充分保证劳动力、机械、材料的及时进场。5、确保工期的资源保障措施资源的投入包括劳动力、施工机械及设备器具、周转材料等；保证劳动力的数量及质量，合理调配劳动力的使用，制定详细的劳动计划；精心编制详细准确的机械计划，配备合理数量的施工机械及设备
11、器具，合理组织施工及施工机械和设备器具的进场，通过验收、维护等措施确保施工机械的性能及设备器具的正常使用；施工前，编制施工所用全部材料计划，其中包括材料的规格型号、数量、进场时间及使用部位，材料进场严格把关，确保施工材料的质量合格。6、预制构件安装工期保证措施施工现场制定详细的构件安装顺序，避免安装过程相互干扰。技术人员要配合施工现场作技术支持，将成熟的新工艺指导现场施工，充分提高效率。合理安排构件的进场顺序，避免构件堆积。减少构件的二次倒运，在场地外吊装时要认真检查构件，确保构件吊装的有序进行，合理安排灌浆时间以免交叉施工影响灌浆操作。7、节假日施工保隙措施节假日前排定详细的施工进度计划，分
12、批休假，为后续工作尽可能提供便利条件，将放假对施工影响降至最低；统筹材料、设备等供应商，避免出现停工待料、停工待检修等情况。3. 2施工人员机具配备3. 2.1施工人员配置以三单元为例，每组灌浆主要施工人员为：封仓班组：组长1人，封仓工人2人，记录员1人。灌浆班组：组长1人，灌浆工人2人，记录员1人，摄像记录人员1人3. 2.2机具配置封仓准备：电动搅拌机、专用灌浆料、专用座浆料、电子称、搅拌浆料的铁桶、量杯、清水、抹铲及其他辅助材料等。灌浆准备：灌浆机(包括过滤筛网等)、专用灌浆料、电子称、搅拌浆料的铁桶、量杯、清水、橡皮塞、玻璃片(500mm500mm),截锥圆模、量尺、灌浆料试块模具(4
13、0InmX40mmX160mm)、小铁锤、钢丝球、海绵球及其他辅助材料等。四、施工工艺预制墙体纵向钢筋套筒连接采用半灌浆套筒链接，灌浆形式优先选用连通腔注浆形式，连通灌浆区域内任意两个灌浆套筒间距不超过1.5m；若墙体尺寸较长，预制墙体纵向钢筋套筒连接需划分连通灌浆区域，采用座浆料进行分仓封闭，与墙体外围封堵材料形成密闭空腔；座浆材料的强度等级不应低于被连接构件混凝土的强度等级。3.1 半灌浆连接工艺流程整理资料3.1.1 连接部位检查处理1连接钢筋检查检验下方结构伸出的连接钢筋的位置和长度，应符合设计要求。钢筋位置偏差不得大于3mm；不正钢筋可用钢管套住掰正。长度偏差在015mm之间；钢筋表面干净，无严重锈蚀，无粘贴物。钢筋位置检验模板2构件连接面检查构件水平接缝（灌浆缝）基础面干净、无油污、浮灰等杂物。高温环境下，如灌浆料接触的混凝土面温度超过35,应对构件与灌浆料接触的各个表面做润湿或降温处理，
