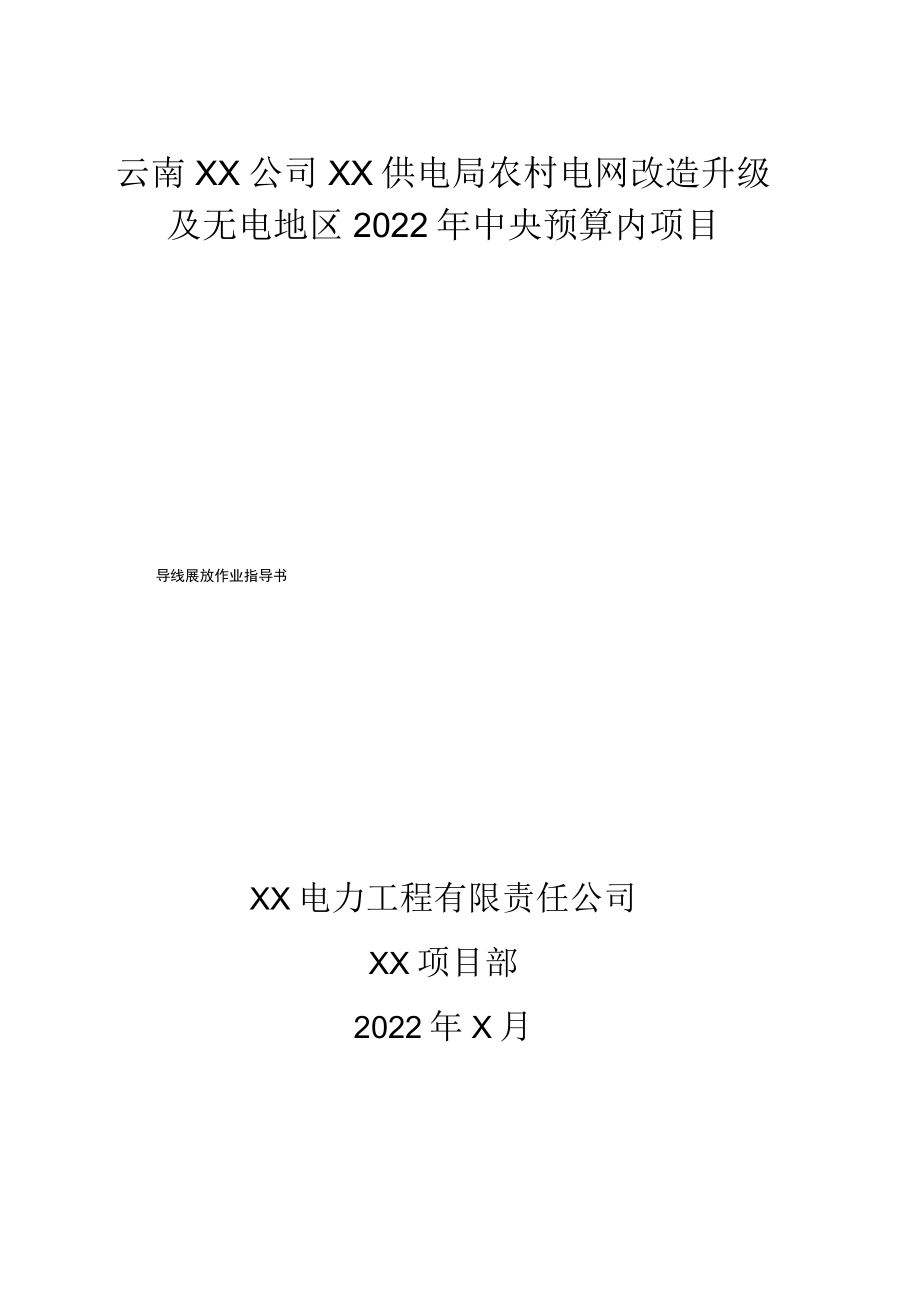

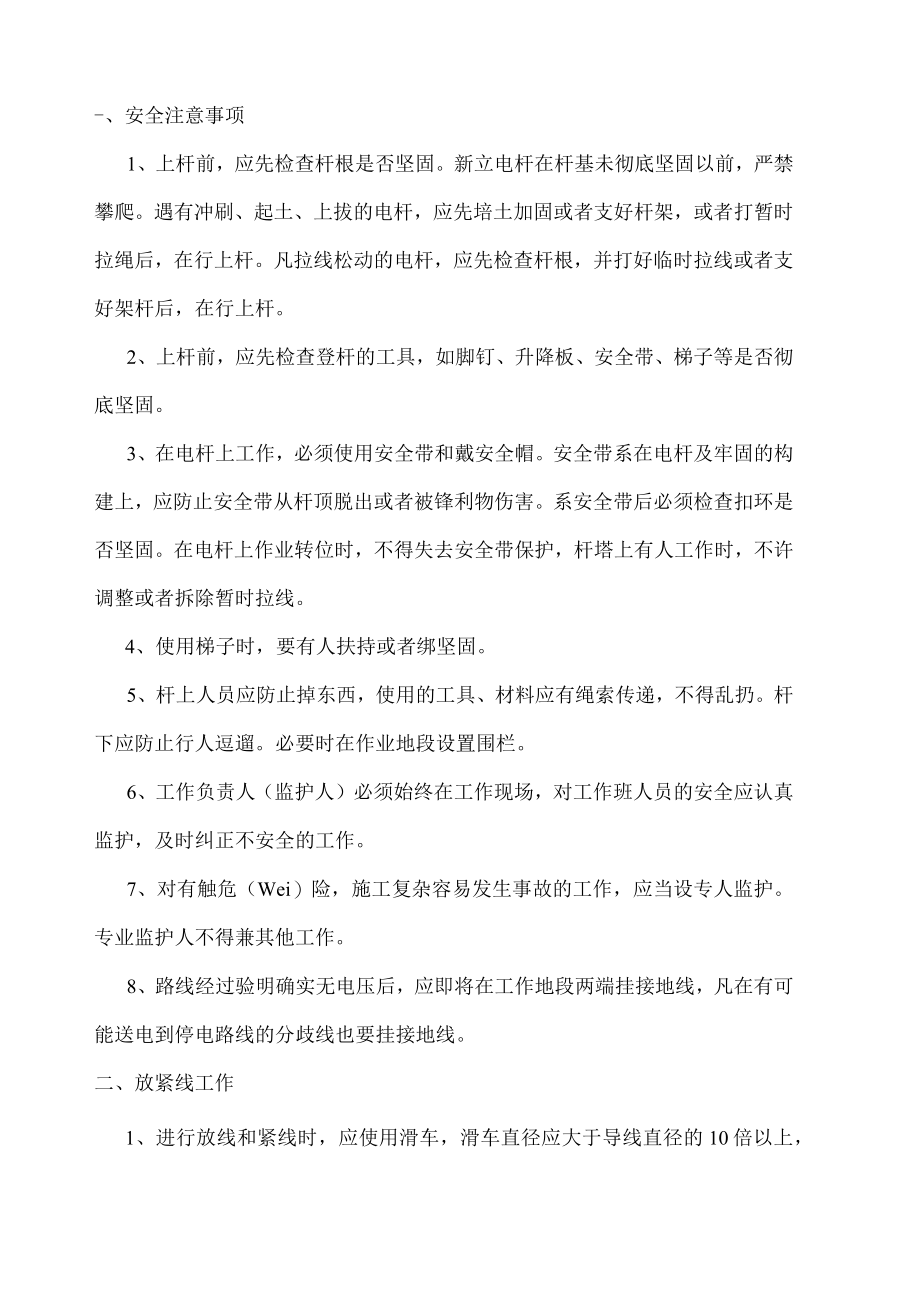

1、云南XX公司XX供电局农村电网改造升级及无电地区2022年中央预算内项目导线展放作业指导书XX电力工程有限责任公司XX项目部2022年X月-、安全注意事项1、上杆前，应先检查杆根是否坚固。新立电杆在杆基未彻底坚固以前，严禁攀爬。遇有冲刷、起土、上拔的电杆，应先培土加固或者支好杆架，或者打暂时拉绳后，在行上杆。凡拉线松动的电杆，应先检查杆根，并打好临时拉线或者支好架杆后，在行上杆。2、上杆前，应先检查登杆的工具，如脚钉、升降板、安全带、梯子等是否彻底坚固。3、在电杆上工作，必须使用安全带和戴安全帽。安全带系在电杆及牢固的构建上，应防止安全带从杆顶脱出或者被锋利物伤害。系安全带后必须检查扣环是否坚
2、固。在电杆上作业转位时，不得失去安全带保护，杆塔上有人工作时，不许调整或者拆除暂时拉线。4、使用梯子时，要有人扶持或者绑坚固。5、杆上人员应防止掉东西，使用的工具、材料应有绳索传递，不得乱扔。杆下应防止行人逗遛。必要时在作业地段设置围栏。6、工作负责人（监护人）必须始终在工作现场，对工作班人员的安全应认真监护，及时纠正不安全的工作。7、对有触危（Wei）险，施工复杂容易发生事故的工作，应当设专人监护。专业监护人不得兼其他工作。8、路线经过验明确实无电压后，应即将在工作地段两端挂接地线，凡在有可能送电到停电路线的分歧线也要挂接地线。二、放紧线工作1、进行放线和紧线时，应使用滑车，滑车直径应大于导

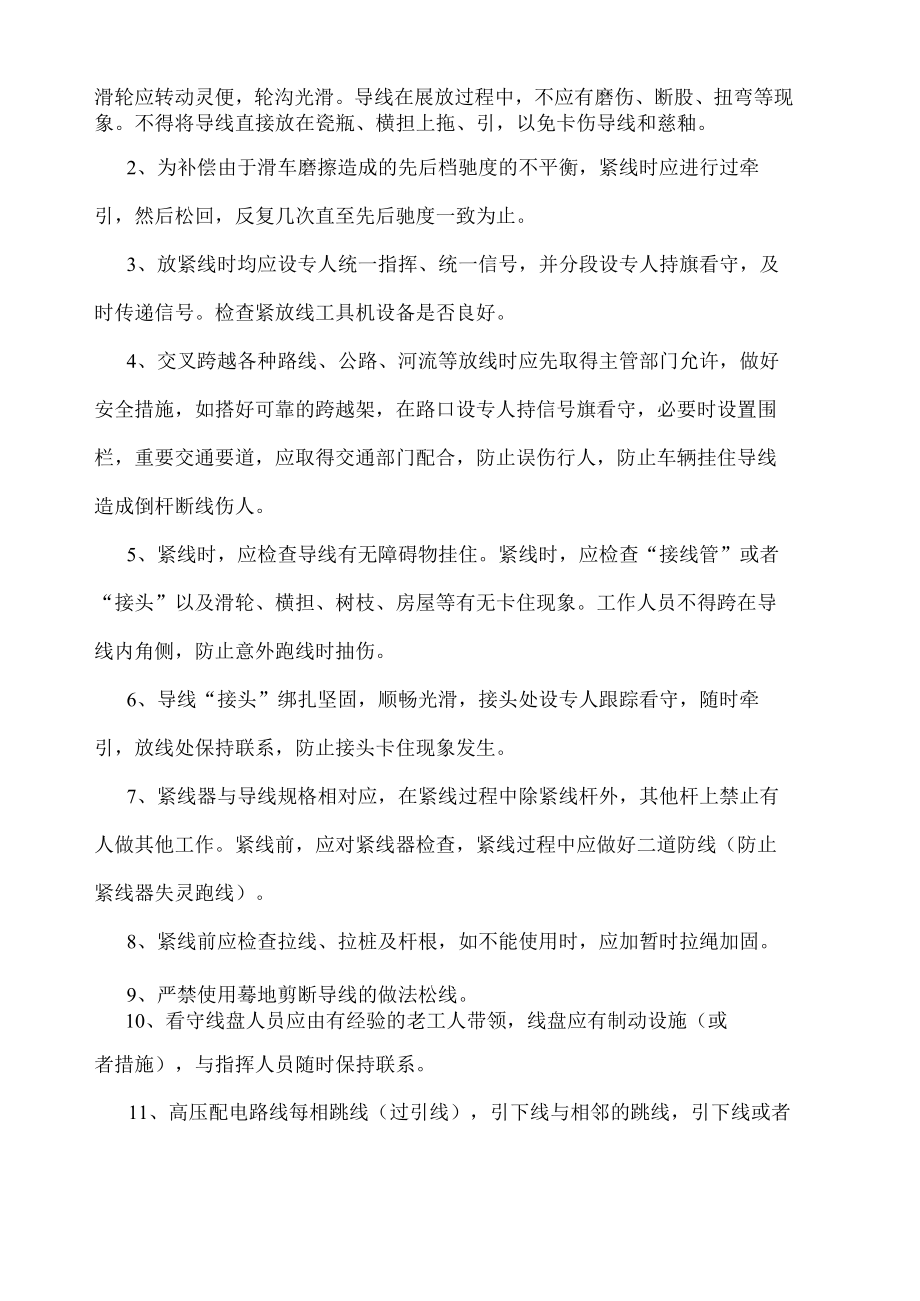

3、线直径的10倍以上，滑轮应转动灵便，轮沟光滑。导线在展放过程中，不应有磨伤、断股、扭弯等现象。不得将导线直接放在瓷瓶、横担上拖、引，以免卡伤导线和慈釉。2、为补偿由于滑车磨擦造成的先后档驰度的不平衡，紧线时应进行过牵引，然后松回，反复几次直至先后驰度一致为止。3、放紧线时均应设专人统一指挥、统一信号，并分段设专人持旗看守，及时传递信号。检查紧放线工具机设备是否良好。4、交叉跨越各种路线、公路、河流等放线时应先取得主管部门允许，做好安全措施，如搭好可靠的跨越架，在路口设专人持信号旗看守，必要时设置围栏，重要交通要道，应取得交通部门配合，防止误伤行人，防止车辆挂住导线造成倒杆断线伤人。5、紧线时，
4、应检查导线有无障碍物挂住。紧线时，应检查“接线管”或者“接头”以及滑轮、横担、树枝、房屋等有无卡住现象。工作人员不得跨在导线内角侧，防止意外跑线时抽伤。6、导线“接头”绑扎坚固，顺畅光滑，接头处设专人跟踪看守，随时牵引，放线处保持联系，防止接头卡住现象发生。7、紧线器与导线规格相对应，在紧线过程中除紧线杆外，其他杆上禁止有人做其他工作。紧线前，应对紧线器检查，紧线过程中应做好二道防线（防止紧线器失灵跑线）。8、紧线前应检查拉线、拉桩及杆根，如不能使用时，应加暂时拉绳加固。9、严禁使用蓦地剪断导线的做法松线。10、看守线盘人员应由有经验的老工人带领，线盘应有制动设施（或者措施），与指挥人员随时保
5、持联系。11、高压配电路线每相跳线（过引线），引下线与相邻的跳线，引下线或者导线之间的净空距离不应小于20OmnI；低压配电路线不应小于150mm。12、高压配电路线的导线与拉线、电杆、构架间的净空距离，不应小于20Omnb低压配电路线不应小于50mm。13、不同规格的导线严禁在同一档距内连接。在同一档距内，每根导线只允许有一个接头，跨越重要的电力路线、通信线、公路等不许有接头，接头距导线固定点不应小于0.5m,铜铝接头不得承受拉力。14、当导线损伤属于下列情况之一时，应切断重接：1）钢芯铝绞线的钢芯断股；2）超过铝股部份的25%；3）连接磨损虽在允许修补范围内，但长度已超过一组修补工具能修补
6、的长度；4）金钩、破股已使钢芯或者内层导线形成无法修复的永久变形。三、铁横担安装1、横担安装应平直，上下歪斜或者摆布（先后）扭斜的最大偏差应不大于横担长度的1/IOOo2、单横担在电杆上的安装位置普通在路线编号的大号侧（受力册），承力杆单横担装在张力的反侧，直线杆、终端杆横担与路线方向垂直，30以下转角杆横担应与角平分线方向一致。上层横担准线与水泥杆顶的距离为200mm（水平罗列）。3螺栓、销钉的穿入方向应符合下列规定：1） 水安全装的螺栓：横路线时由左向右穿（面向大号侧）；顺路线时，由小号侧向大号侧穿。2） 垂直安装螺丝由下向上穿；销钉由上向下穿。3） 螺杆应与构件面垂直，螺头平面与构件间不
7、应有空隙，螺栓紧好后，螺丝扣的外漏长度：单帽不应少于三扣，双帽可平扣。螺帽上紧后应采取封帽措施。四、拉线制作及附件安装1、拉线制作1）拉线与电杆的夹角普通为45,当受地形限制时，不应小于30oo2）终端杆、耐张杆、耐张型转角杆的终端拉线及直线跨越杆的顺向拉线应与路线方向对正；防风拉线应与路线垂直。3）拉线棒出土处与规定位置的偏差：终端顺路线拉线不应大于拉线高度的1.5%；合力、防风拉线不应大于拉线高度的2.5%o4）镀锌钢绞线在做回头煨弯时，弯曲部份不应有明显松股，安装时不得损伤钢绞线。5）采用铁线绑扎固定钢绞线时，绑线应整齐密切。6）UT型线夹和楔形线夹固定的拉线安装应满足：线夹舌板与拉线接
8、触应密切，受力后无滑动现象，线夹凸肚应在尾线侧，安装不应损伤线股。拉线弯曲部份不应明显松脱，拉线断头处与拉线应有可靠固定，拉线处露出的尾线长度不宜超过04米。UT线夹的螺杆应漏扣，并有不小于1/2螺杆丝扣长度可供调紧,调整后，UT线夹的双螺母应并紧。7）当同一基电杆上装设多条拉线时，拉线不应有过松、过紧、受力不均等现象。8）埋设拉线的拉线坑应有马道，回填土应有防沉台，拉线棒与拉线盘连接应使用双螺母。9）安装拉线时注意防止拉线反弹伤人。2、绝缘子的安装1）玻璃绝缘子在安装时，必须进行外观检查，不合格者，不得使用。2）瓷质绝缘子要保证表面光滑，无裂缝、斑点、烧痕、气泡或者瓷釉烧坏等现象。3）各部尺
9、寸符合要求，装配合适，铁件与瓷件结合密切，铁件镀锌完好。4）弹簧销镀锌良好，弹力合适，厚度符合规定。5）金具上各种连接螺栓均应有防止因震动而自行松扣的措施，如加弹簧垫圈，用双螺母或者在露出丝扣部外涂以铅油。6）在绝缘子上固定导线应使用与导线同种金属的绑线。3、铁附件组装时，固定各部件螺栓规格应符合设计要求。螺丝紧好后，露出丝口不得少于两扣螺丝，穿向应符合下面要求。垂直路线方向的水平螺栓方向：由内向外，中间的由左向右（面向受电侧）；垂直路线方向的垂直螺栓：由下向上穿。五、惩罚措施1、工器具必须按各自能承受全部紧线张力选用，不能以小代大，违者每次罚款500-1000元。2、高空作业人员穿拖鞋登杆的每次罚款100元。3、施工中应正确佩戴安全帽违者罚款50元。4、高处作业应系好安全带、将高处作业所用的工具和材料放在工具袋内或者用绳索绑牢，上下传递物件应用绳索吊送，严禁抛掷。违者每次罚款IOO兀。
