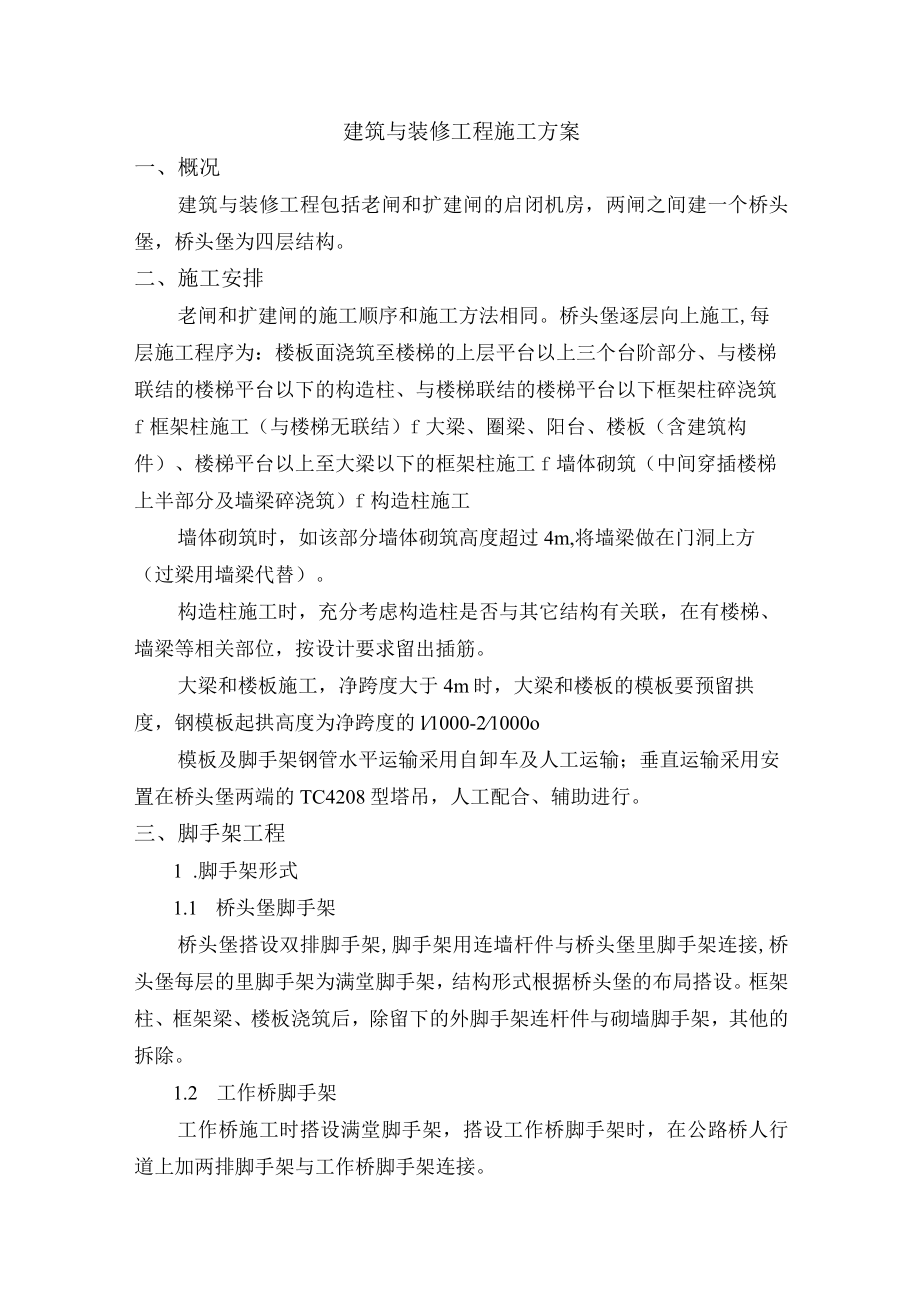

建筑与装修工程施工方案.docx_第1页
第1页 / 共7页

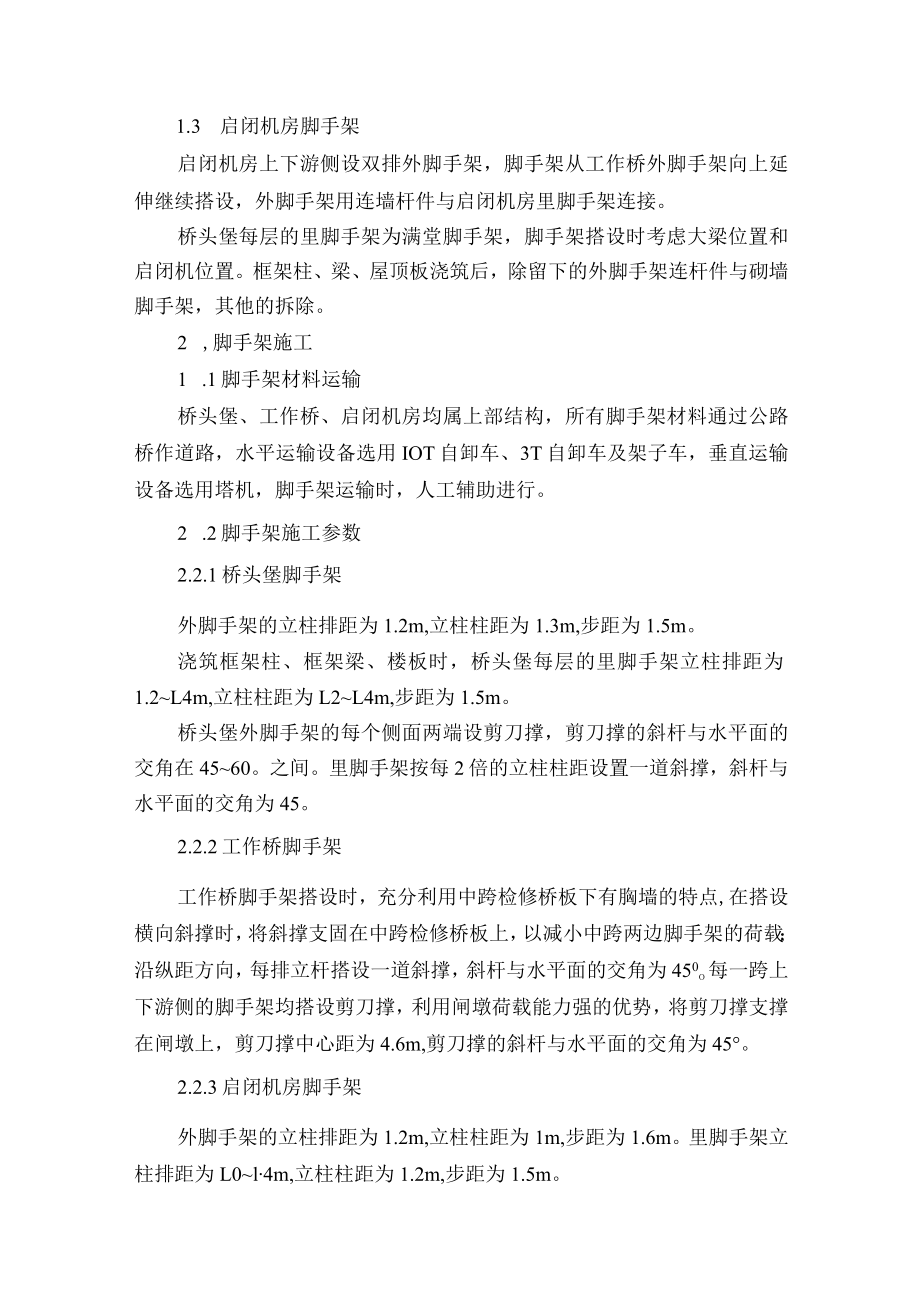

建筑与装修工程施工方案.docx_第2页
第2页 / 共7页

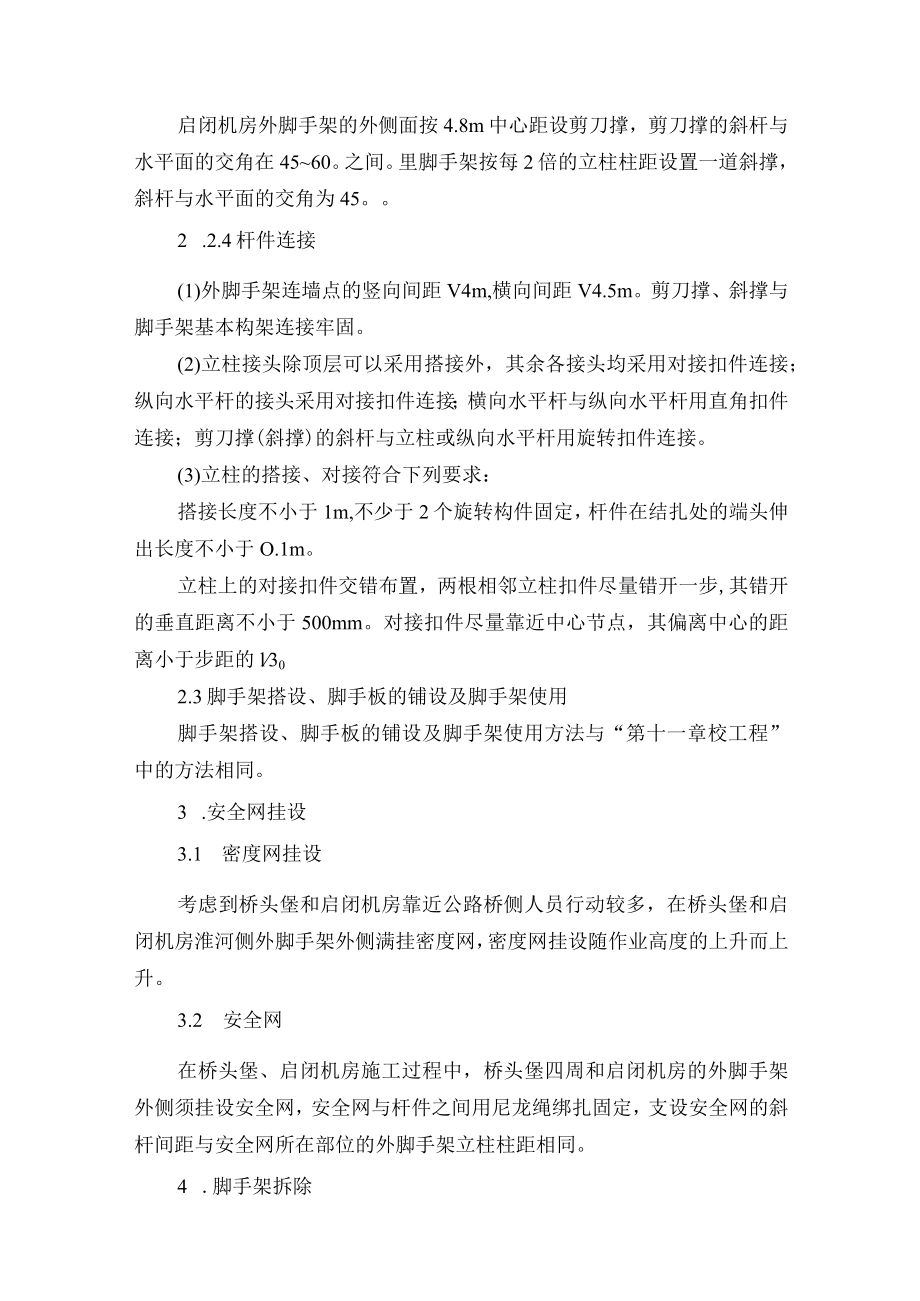

建筑与装修工程施工方案.docx_第3页
第3页 / 共7页
建筑与装修工程施工方案.docx_第4页
第4页 / 共7页
建筑与装修工程施工方案.docx_第5页
第5页 / 共7页
建筑与装修工程施工方案.docx_第6页
第6页 / 共7页
建筑与装修工程施工方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑与装修工程施工方案.docx》由会员分享,可在线阅读,更多相关《建筑与装修工程施工方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、建筑与装修工程施工方案一、概况建筑与装修工程包括老闸和扩建闸的启闭机房,两闸之间建一个桥头堡,桥头堡为四层结构。二、施工安排老闸和扩建闸的施工顺序和施工方法相同。桥头堡逐层向上施工,每层施工程序为:楼板面浇筑至楼梯的上层平台以上三个台阶部分、与楼梯联结的楼梯平台以下的构造柱、与楼梯联结的楼梯平台以下框架柱碎浇筑f框架柱施工(与楼梯无联结)f大梁、圈梁、阳台、楼板(含建筑构件)、楼梯平台以上至大梁以下的框架柱施工f墙体砌筑(中间穿插楼梯上半部分及墙梁碎浇筑)f构造柱施工墙体砌筑时,如该部分墙体砌筑高度超过4m,将墙梁做在门洞上方(过梁用墙梁代替)。构造柱施工时,充分考虑构造柱是否与其它结构有关联

2、,在有楼梯、墙梁等相关部位,按设计要求留出插筋。大梁和楼板施工,净跨度大于4m时,大梁和楼板的模板要预留拱度,钢模板起拱高度为净跨度的l1000-21000o模板及脚手架钢管水平运输采用自卸车及人工运输;垂直运输采用安置在桥头堡两端的TC4208型塔吊,人工配合、辅助进行。三、脚手架工程1 .脚手架形式1.1 桥头堡脚手架桥头堡搭设双排脚手架,脚手架用连墙杆件与桥头堡里脚手架连接,桥头堡每层的里脚手架为满堂脚手架,结构形式根据桥头堡的布局搭设。框架柱、框架梁、楼板浇筑后,除留下的外脚手架连杆件与砌墙脚手架,其他的拆除。1.2 工作桥脚手架工作桥施工时搭设满堂脚手架,搭设工作桥脚手架时,在公路桥

3、人行道上加两排脚手架与工作桥脚手架连接。1.3 启闭机房脚手架启闭机房上下游侧设双排外脚手架,脚手架从工作桥外脚手架向上延伸继续搭设,外脚手架用连墙杆件与启闭机房里脚手架连接。桥头堡每层的里脚手架为满堂脚手架,脚手架搭设时考虑大梁位置和启闭机位置。框架柱、梁、屋顶板浇筑后,除留下的外脚手架连杆件与砌墙脚手架,其他的拆除。2 ,脚手架施工1 .1脚手架材料运输桥头堡、工作桥、启闭机房均属上部结构,所有脚手架材料通过公路桥作道路,水平运输设备选用IOT自卸车、3T自卸车及架子车,垂直运输设备选用塔机,脚手架运输时,人工辅助进行。2 .2脚手架施工参数2.2.1桥头堡脚手架外脚手架的立柱排距为1.2

4、m,立柱柱距为1.3m,步距为1.5m。浇筑框架柱、框架梁、楼板时,桥头堡每层的里脚手架立柱排距为1.2L4m,立柱柱距为L2L4m,步距为1.5m。桥头堡外脚手架的每个侧面两端设剪刀撑,剪刀撑的斜杆与水平面的交角在4560。之间。里脚手架按每2倍的立柱柱距设置一道斜撑,斜杆与水平面的交角为45。2.2.2工作桥脚手架工作桥脚手架搭设时,充分利用中跨检修桥板下有胸墙的特点,在搭设横向斜撑时,将斜撑支固在中跨检修桥板上,以减小中跨两边脚手架的荷载;沿纵距方向,每排立杆搭设一道斜撑,斜杆与水平面的交角为450o每一跨上下游侧的脚手架均搭设剪刀撑,利用闸墩荷载能力强的优势,将剪刀撑支撑在闸墩上,剪刀

5、撑中心距为4.6m,剪刀撑的斜杆与水平面的交角为45。2.2.3启闭机房脚手架外脚手架的立柱排距为1.2m,立柱柱距为1m,步距为1.6m。里脚手架立柱排距为L0l4m,立柱柱距为1.2m,步距为1.5m。启闭机房外脚手架的外侧面按4.8m中心距设剪刀撑,剪刀撑的斜杆与水平面的交角在4560。之间。里脚手架按每2倍的立柱柱距设置一道斜撑,斜杆与水平面的交角为45。2 .2.4杆件连接(1)外脚手架连墙点的竖向间距V4m,横向间距V4.5m。剪刀撑、斜撑与脚手架基本构架连接牢固。(2)立柱接头除顶层可以采用搭接外,其余各接头均采用对接扣件连接;纵向水平杆的接头采用对接扣件连接;横向水平杆与纵向水

6、平杆用直角扣件连接;剪刀撑(斜撑)的斜杆与立柱或纵向水平杆用旋转扣件连接。(3)立柱的搭接、对接符合下列要求:搭接长度不小于1m,不少于2个旋转构件固定,杆件在结扎处的端头伸出长度不小于O.1m。立柱上的对接扣件交错布置,两根相邻立柱扣件尽量错开一步,其错开的垂直距离不小于500mm。对接扣件尽量靠近中心节点,其偏离中心的距离小于步距的l302.3脚手架搭设、脚手板的铺设及脚手架使用脚手架搭设、脚手板的铺设及脚手架使用方法与“第十一章校工程”中的方法相同。3 .安全网挂设3.1 密度网挂设考虑到桥头堡和启闭机房靠近公路桥侧人员行动较多,在桥头堡和启闭机房淮河侧外脚手架外侧满挂密度网,密度网挂设

7、随作业高度的上升而上升。3.2 安全网在桥头堡、启闭机房施工过程中,桥头堡四周和启闭机房的外脚手架外侧须挂设安全网,安全网与杆件之间用尼龙绳绑扎固定,支设安全网的斜杆间距与安全网所在部位的外脚手架立柱柱距相同。4 .脚手架拆除4.1 桥头堡主体建筑过程中的里脚手架拆除在桥头堡主体建筑过程中,每层的里脚手架随着框架梁、楼板的浇筑完成开始拆除(留下必须的砌筑脚手架),拆除后的脚手架通过楼梯空间向上层转移。4.2工作桥脚手架拆除工作桥碎浇筑后,除了启闭机房外脚手架向下延伸部分,其余的脚手架一律拆除。工作桥脚手架拆除时,工作桥大梁碎的抗压强度必须达到设计抗压强度的75%以上(以同等养护条件下的碎试块,

8、经碎抗压强度试验为依据)。4.3装修脚手架拆除4.3.1外装修脚手架拆除随着外装修从上向下逐步完成,外脚手架从上至下逐步拆除。桥头堡外脚手架可根据各面的外装修情况逐面拆除,启闭机房可根据外装修逐段装修情况将外脚手架逐段拆除。外脚手架拆除时,将相应部位的密度网拆除。4.3.2内装修桥头堡从上至下逐层内装修完成后,将该层的脚手架拆除后通过楼梯空放到桥头堡一层,再用人工和手推车相配合的方法将脚手架配件运出。4.4脚手架拆除注意事项脚手架拆除注意事项与“第十一章碎工程”中的相同。四、砂浇筑1 .碎施工范围碎浇筑主要有框架柱、构造柱、楼板、楼梯、墙梁、大梁、圈梁、阳台等。2 .振捣设备选择框架柱、构造柱

9、、楼梯、墙梁、大梁、圈梁、阳台碎振捣设备采用振捣棒;楼板碎振捣设备采用平板振捣器;其它一些薄壁(板)结构碎密实采用人工插捣密实。3 .碎浇筑要点3.1 每层的楼梯分两次浇筑完成。第一次从楼板面浇筑至楼梯的上层平台以上三个台阶部分,浇筑时连同楼梯平台以下的框架柱及构造柱一同浇筑;待上层楼板浇筑后,将楼板至该层楼梯的上层平台以上三个台阶部分浇筑。3.2 每层的大梁底面以下的框架柱一次浇筑完成(与楼梯联结的框架柱每层分两次浇筑,第一次浇筑楼梯平台以下部分,楼梯平台以上至大梁以下部分连同楼板、大梁、圈梁、阳台一同浇筑)。3.3 每层的构造柱分段浇筑,每次浇筑高度不超过2m;每层的楼梯构造柱分两次浇筑,

10、第一次浇筑楼梯平台以下部分,楼梯平台以上至大梁(圈梁)以下部分连同楼板、大梁、圈梁、阳台一同浇筑。3.4 每层的楼板及每层的大梁、圈梁、阳台(拦板除外)一次浇筑完成。3.5 各部位碎浇筑前,将预埋件安装好,将预留孔口留出。五、墙体砌筑桥头堡墙体采用MUlO机制砖,混合砂浆砌筑。1 .砌砖前准备1.1 砖的边角整齐、色泽均匀,待砌筑的砖提前12天浇水湿润。砌筑前,将砌筑部位清理干净,放出墙身中心线及边线,洒水湿润。1.2 在砖砌墙的两边立起皮数杆,在皮数杆之间拉准线,依准线逐皮砌筑,其中第一皮破按墙身边线砌筑。2 .砌砖2.1 墙体采用一顺一丁砌筑形式,砌砖操作方法采用铺浆法。铺浆法砌筑时,铺浆

11、长度不超过75cm。2.2 砖墙水平灰缝和竖向灰缝宽度宜为IOmm,但不小于8mm,不大于12mm。水平灰缝的砂浆饱满度不小于80%;竖向灰缝采用加浆法,不得出现透明缝,严禁用水冲浆灌缝。2.3 砖墙的转角处,每皮砖的外角加砌七分头砖,七分头砖的顺面方向依次砌顺砖,丁面方向依次砌丁砖。2.4 砖墙的丁字交接处,横墙的端头隔皮加砌七分头砖,纵墙隔皮砌通,七分头砖丁面方向依次砌丁砖。2.5 每层承重墙的最上一皮砖是整砖丁砌,在梁的下面或挑檐等处,也是整砖丁砌。2.6 砖墙转角处和交接处同时砌起,对不能同时砌起而必须留槎时,砌成斜槎,斜槎长度不小于斜槎高度的2/3o在构造柱部位留直槎,直槎必须做成凸

12、槎,并加设拉结钢筋,拉结筋的数量为每半破厚墙放置1根直径为6mm的钢筋,间距沿墙高不超过500mm,埋入长度从墙的留槎处算起,每边均不小于500mm;钢筋末端有90弯勾。构造柱(框架柱)与砖墙沿高每隔500mm设置2根直径6mm的水平拉结钢筋,拉结钢筋两边伸入墙内不少于1m。拉结钢筋穿过构造柱(框架柱)与受力钢筋绑牢。当墙上门窗洞边到构造柱(框架柱)边的长度小于Im时,拉结钢筋伸到洞口边为止。2.7 考虑到以后抹墙、做地面等施工的需要,在每层桥头堡靠近堤坝侧的窗下留临时豁口,以备运送砂浆等物。临时豁口补砌时,豁口周围砖块表面清理干净,并浇水湿润,再用砂浆补砌严密。2.8 砖墙工作段的分段位置设

13、在构造柱、门窗洞口处,相邻工作段的砌筑高度差不超过一个楼层的高度,同时也不超过4mo砖墙临时间断处的高度差,不超过一步脚手架的高度。2.9 每天砌筑高度不超过1.8m。2.10 在下列部位不得留脚手眼:2.10.1 过梁上按净跨的1/2高度范围内的墙体;2.10.2 宽度小于Im的窗间墙;2.10.3 梁或梁垫下及其左右50Omm范围内的墙体;2.10.4 门窗洞口两侧200mm和转角处450mm范围内的墙体。2.11 墙体与圈梁连接处用混合砂浆填塞密实。六、桥头堡、启闭机房屋面施工技术方案1 .简介桥头堡、启闭机房屋面做法如下所述:1.1 找平层:1:3水泥砂浆,共2层,每层厚2cm;1.2

14、 隔气层:一毡二油;1.3 保温层:聚苯乙烯泡沫塑料板,最薄处30mm厚;1.4 防水层:高聚物改性沥青防水涂料。2 .施工顺序按照桥头堡、启闭机房的伸缩缝位置进行分块施工。2.1 找平层施工1:3水泥砂浆,共2层,每层厚2cm。每层砂浆层施工前将屋面清洗干净并保持湿润。2.2 隔气层施工隔气层施工前,屋面保持干燥并清扫干净。将熬制好的热沥青用刷子均匀涂刷屋面一遍,涂刷要薄而均匀,不得有空白、麻点、气泡。在与墙面连接处沿墙面向上涂刷高出保温层上表面不少于150mm。铺油毡时,先将屋面烤热,然后将油毡的贴合面烤融,再将烤融的油毡贴合到屋面上。油毡烤融到沥青质似淌非淌的程度为宜,油毡与屋面要贴合紧密、无气泡。2.3 保温层聚苯乙烯泡沫塑料板,最薄处30mm厚。下雨和五级风以上不得铺设保温层。准备遮盖用的彩条布,防止雨淋。2.4 防水层施工防水层用高聚物改性沥青防水涂料涂刷。
