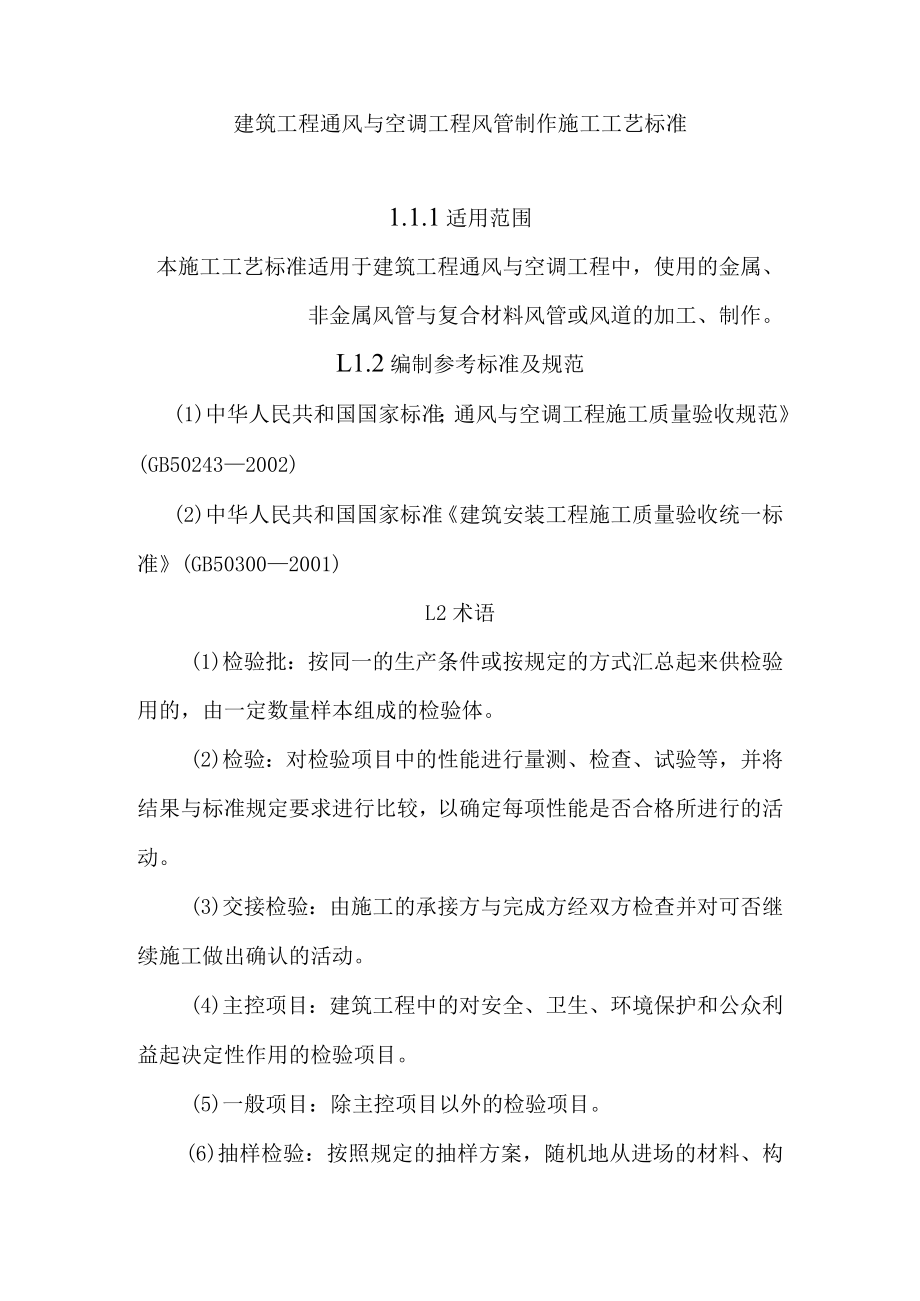

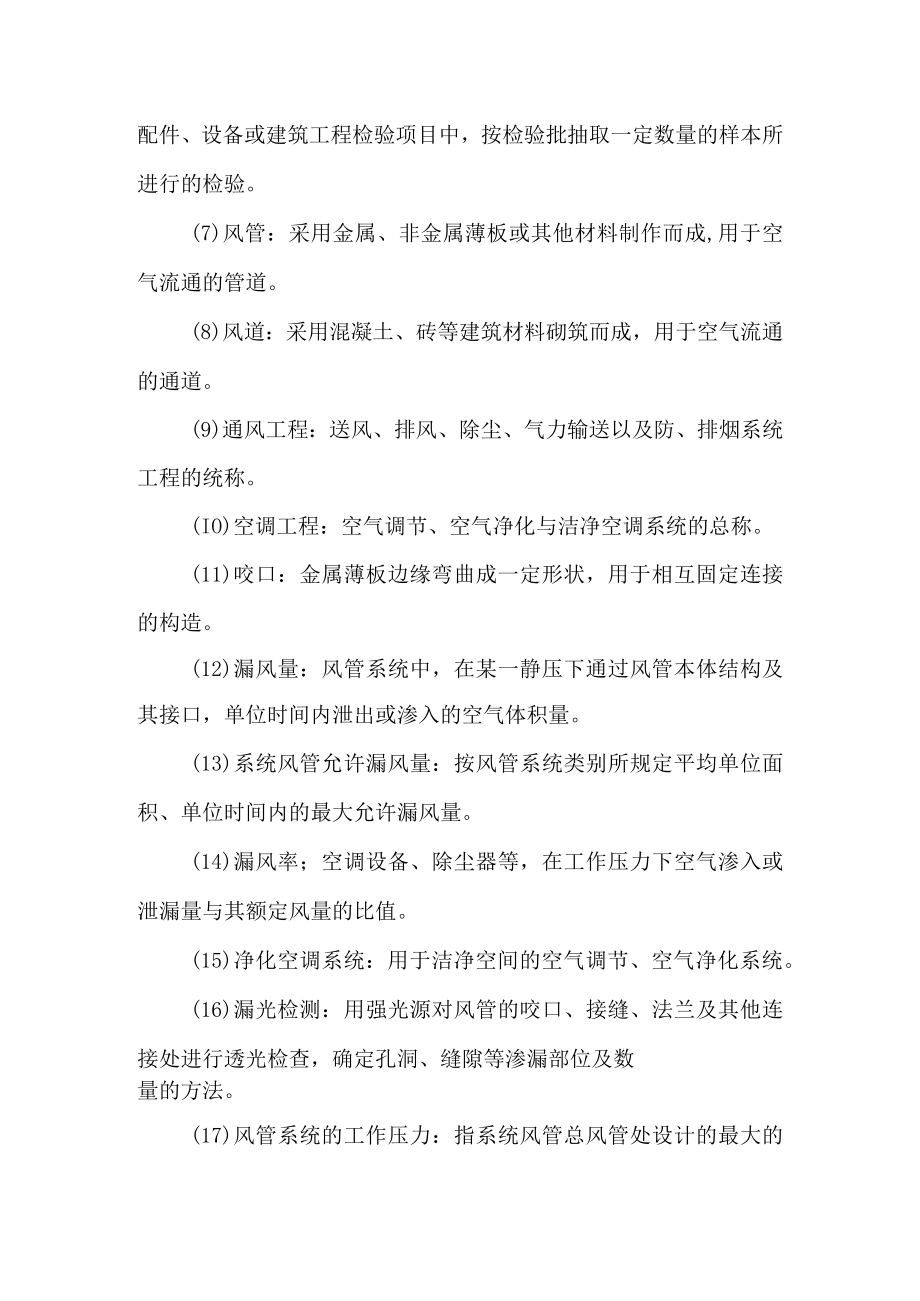

1、建筑工程通风与空调工程风管制作施工工艺标准1.1.1适用范围本施工工艺标准适用于建筑工程通风与空调工程中，使用的金属、非金属风管与复合材料风管或风道的加工、制作。L1.2编制参考标准及规范(1)中华人民共和国国家标准；通风与空调工程施工质量验收规范(GB502432002)(2)中华人民共和国国家标准建筑安装工程施工质量验收统一标准(GB503002001)L2术语(1)检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。(2)检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。(3)交接检验：由
2、施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。(4)主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。(5)一般项目：除主控项目以外的检验项目。(6)抽样检验：按照规定的抽样方案，随机地从进场的材料、构配件、设备或建筑工程检验项目中，按检验批抽取一定数量的样本所进行的检验。(7)风管：采用金属、非金属薄板或其他材料制作而成,用于空气流通的管道。(8)风道：采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。(9)通风工程：送风、排风、除尘、气力输送以及防、排烟系统工程的统称。(IO)空调工程：空气调节、空气净化与洁净空调系统的总称。(11)咬口：金

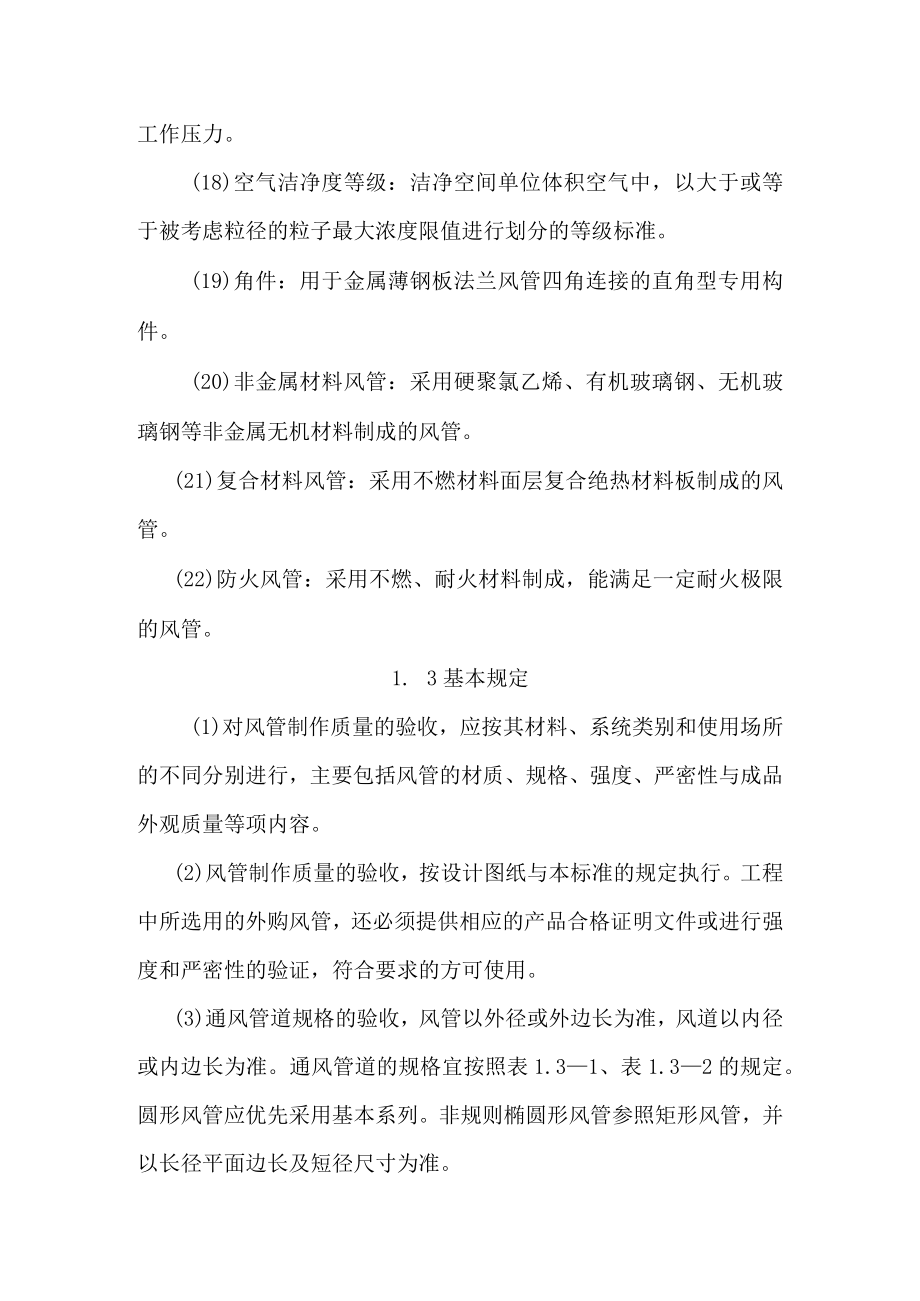

3、属薄板边缘弯曲成一定形状，用于相互固定连接的构造。(12)漏风量：风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。(13)系统风管允许漏风量：按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。(14)漏风率；空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值。(15)净化空调系统：用于洁净空间的空气调节、空气净化系统。(16)漏光检测：用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定孔洞、缝隙等渗漏部位及数量的方法。(17)风管系统的工作压力：指系统风管总风管处设计的最大的工作压力。(18)空气洁净度等级：洁净空间单
4、位体积空气中，以大于或等于被考虑粒径的粒子最大浓度限值进行划分的等级标准。(19)角件：用于金属薄钢板法兰风管四角连接的直角型专用构件。(20)非金属材料风管：采用硬聚氯乙烯、有机玻璃钢、无机玻璃钢等非金属无机材料制成的风管。(21)复合材料风管：采用不燃材料面层复合绝热材料板制成的风管。(22)防火风管：采用不燃、耐火材料制成，能满足一定耐火极限的风管。1. 3基本规定(1)对风管制作质量的验收，应按其材料、系统类别和使用场所的不同分别进行，主要包括风管的材质、规格、强度、严密性与成品外观质量等项内容。(2)风管制作质量的验收，按设计图纸与本标准的规定执行。工程中所选用的外购风管，还必须提供
5、相应的产品合格证明文件或进行强度和严密性的验证，符合要求的方可使用。(3)通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准。通风管道的规格宜按照表1.31、表1.32的规定。圆形风管应优先采用基本系列。非规则椭圆形风管参照矩形风管，并以长径平面边长及短径尺寸为准。圆形风管规格(mm)表L3-1风管直径D基本系辅助系基本系辅助系基本系辅助系列列列列列列8018017032030010090200190360340120110220210400380140130250240450420160150280260500480560830900850140013206306001000
6、9501600150070067011201060180017008007501250118020001900矩形风管规格(mm)表L3-2风管边长12032080020004000160400100025002005001250300025063016003500(4)风管系统按其系统的工作压力划分为三个类别，其类别划分应符合表1.33的规定。风管系统类别划分表L3-3系统类系统工作压力密封要求别P(Pa)低压系P500接缝和接管连接处严密统中压系接缝和接管连接处增加密封措5001500统应采取密封措施(5)镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或钏接，不得采用影响其保护层防腐性
7、能的焊接连接方法。(6)风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。1.4施工准备1.4.1技术准备对建筑、结构和电气、暖卫及管路走向、坐标、标高与通风管道之间跨越交叉等出现的问题已有解决方案。(2)技术人员已向施工人员进行技术交底，对风管的制作尺寸，采用的技术标准、接口及法兰连接方法已经明确。并做好“施工技术交底记录”。(3)编制了集中加工或现场加工的施工方案，并且施工条件已经按方案准备就绪。(4)绘制轴测系统图，应体现整个系统水平和垂直的风管走向和设备、部件连接顺序及相对位置、方向等。(5)应具备设计中使用规
8、范、院标和其他技术资料文件。对设备及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。(6)绘制详细的加工草图，对形状较复杂的弯头、三通、四通等配件应有具体的下料尺寸和制作步骤。(7)制成品的主要技术参数必须符合国家及相关行业标准。1.4.2材料要求(1)所使用的板材、型材等主要材料应符合现行国家有关产品标准的规定，并具有合格证明书或质量鉴定文件。(2)钢板或镀锌钢板的厚度按设计执行，当设计无规定时，钢板厚度不得小于表L7.11的规定。普通薄钢板要求表面平整光滑，厚度均匀，允许有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷；镀锌薄钢板要求表面洁净，有镀锌层结晶花纹。(3)不锈钢板面不应有划痕、刮
9、伤、锈斑和凹穴等缺陷,加工和堆放避免与锈蚀的碳素钢材料接触。(4)当设计无规定时，铝板的厚度不得小于表1.7.1-3的规定。铝板表面应避免刻划，不应有划伤等缺陷。(5)塑料复合钢板的表面喷涂层应色泽均匀，厚度一致,表面无起皮、分层或部分塑料涂层脱落等现象。(6)硬聚氯乙烯板材表面平整，厚度均匀，不得有含气泡、裂缝、分层等现象。板材的四角应成90。，并不得有扭曲翘角现象。(7)复合风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃Bl级，且对人体无害。(8)净化空调工程的风管应选用优质镀锌钢板。钢板厚度较大时，应选用冷轧薄板，不得采用热轧薄板。风管工作环境有腐蚀性时，宜采用不锈钢板。镀锌
10、板表面应无明显锈斑、氧化层、针孔麻点、起皮、起泡、锌层脱落等弊病。有缺陷的均不得使用。当设计无规定时，钢板厚度可按表1.7.11选取。1. 4.3主要机具(1)机械设备：剪板机、振动剪板机、电剪、手动折方机、三辐卷圆机、联合冲剪机、法兰卷圆机、厢式联合单平咬口机、手剪、圆弯头咬口机、压筋合缝两用机、插条成型机、电动拉钾枪、电焊机、电动角向磨光机、台钻、砂轮切割机、手电钻、冲孔机、空压机及油漆喷枪等。双面铝箔绝热板风管还需下列工具：雌雄刀、圆孔凿孔刀、月亮刀、电烫斗、手工开槽工具、装订枪等。(2)测量检验工具：游标卡尺、钢直尺、钢卷尺、游标万能角度尺、内卡钳、漏风量测试装置等。注：随着科学技术的
11、发展，施工机具的种类、型号越来越多，施工机具的配备应以工程性质、施工条件及设计图纸要求合理配置。(3)进入施工现场的设备必须进行检查验收，定期维护保养。1.4.4作业条件(1)风管预制，应有独立的工作场地，场地应平整、清洁，加工平台应找平。双面铝箔绝热板风管等其他复合材料风管的场地应干燥，应有足够的成品堆放场地。(2)作业地点应有安放施工机具和材料堆放场地，设施和电源应有可靠的安全防护装置。(3)作业场地道路应畅通。必须设置能满足消防要求的各种器械及设施。(4)加工设备布置在建筑物内时，应考虑建筑物楼板、梁的承载能力，必要时应采取相应措施。(5)大样图、系统图经审查符合要求，并进行了技术及安全
12、交底。(6)对于洁净系统的风管制作应有干净封闭库房储存成品或半成品。(7)加工场地应预留现场材料、成品及半成品的运输通道,加工场地的选择不得阻碍消防通道。1.5材料和质量要点L5.1材料关键要求(1)镀锌钢板的厚度应符合设计要求，表面应平整光滑、有镀锌层的结晶花纹；普通薄钢板应厚度均匀，无严重的锈蚀、裂纹、结疤等缺陷。(2)不锈钢板应厚度均匀，表面光洁，板面不得有划痕、刮伤、锈蚀和凹穴等缺陷。(3)铝板应光泽度良好，无明显的磨损及划伤。(4)塑料复合钢板的表面喷涂层应色泽均匀，无起皮、分层或部分塑料涂层脱落等现象。(5)硬聚氯乙烯板材表面平整，厚度均匀，不得有含气泡、裂缝、分层等现象。(6)复
13、合风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃Bl级，且对人体无害。(7)其他辅助材料应符合相关产品技术标准及有关消防要求。1.5.2技术关键要求(1)风管加工草图应根据施工现场实际测量、数据整理后绘制，应特别注意风口、风阀及其他可拆卸的接口不得设置在预留孔洞及套管内。加工草图应详细标明各管段的长度、尺寸，部件、设备的位置和所占的具体尺寸等。(2)根据工程实际情况，选择合适的加工场地，合理安排人员及机具的进退场，有效地组织施工，以节约人力、物力和财力。(3)根据设计和使用功能的不同制定合理的制作工艺，小口径的风管尽量采用无法兰连接工艺，以节约成本，提高工效。1.5.3质量关键要求
14、(1)风管法兰制作应表面平整，制作尺寸允许偏差为13mm,平面度允许偏差为2m,矩形法兰两角线的允许偏差为3mmo以保证风管的制作质量。(2)制作的成品风管，应咬口缝宽度均匀，纵向接缝应相互错开。法兰翻边宽度应一致，翻边宽度不得小于6mm。(3)制作完的不锈钢或铝板成品风管应分类别进行堆放，不得与碳钢材质的材料混放在一起，防止发生电化学腐蚀。1.5. 4职业健康安全关键要求(1)现场用电应符合施工现场临时用电安全技术规范(JGJ4688)的有关要求。(2)参加施工人员应坚守岗位，严禁酒后操作。(3)机械操作人员应身体健康，并经专业培训合格，持证上岗。实习人员不得单独进行机械操作。(4)镀锌钢板
15、、不锈钢及铝板等材料的卸车，应佩戴手套,防止划伤手指。(5)应配备必要的防护用品，防止噪声伤害。L5.5环境关键要求(1)作业场地的选择不应阻碍现场的运输道路及消防通道，并配备相应数量的灭火器材。(2)施工时需要照明亮度大和产生噪声大的工作尽量安排在白天进行，减少夜间施工对周围居民的影响。(3)施工时产生的边角余料和垃圾应集中到指定地点堆放，并定期和不定期进行清理。1. 6施工工艺L6.1金属风管制作1.6.1.1工艺流程(1)咬口连接工艺流程：1.6.1.2操作工艺要点(1)风管尺寸的核定。根据设计要求、图纸会审纪要，结合现场实测数据绘制风管加工草图，并标明系统风量、风压测定孔的位置。(2)风管展开。依照风管施工图(或放样图)把风管的表面形状按实际的大
