《成信工水污染控制工程实验指导07滤料筛分测定实验.docx》由会员分享，可在线阅读，更多相关《成信工水污染控制工程实验指导07滤料筛分测定实验.docx（2页珍藏版）》请在第壹文秘上搜索。
1、实验七滤料缔分测定实验一、实验目的(1)测定天然河砂的颗粒级配。(2)绘制筛分级配曲线，求小。、CU、Ksoo(3)按设计要求对上述河砂进行再筛选。二、实验原理滤料级配是指将不同大小粒径的淀料按一定比例加以组合，以取得良好的过滤效果。滤料是带棱角的颗粒，其粒径是指把滤料颗粒包围在内的球体直径(这是一个假想直径)。在生产中简单的筛分方法是用一套不同孔径的筛子筛分滤料试样，选取合适的粒径级配。我国现行规范是以筛孔孔径0.5mm及1.2mm两种规格的筛子过筛，取其中段。这虽然简便易行，但不能反映滤料粒径的均匀程度，因此还应考虑级配情况。能反映级配状况的指标是通过筛分级配曲线求得的有效粒径九以及do,
2、和不均匀系数Ksoo也是表示通过滤料质量10%的筛孔孔径，它反映滤料中细颗粒尺寸，即产生水头损失的“有效”部分尺寸；由。系指通过滤料质量80%的筛孔孔径，它反映粗颗粒尺寸；KWI为CU与此之比，即降产dsdoKno越大表示粗细颗粒尺寸相差越大，滤料粒径越不均匀，这样的滤料对过渡及反冲均不利。尤其是反冲时，为了满足滤料粗颗粒的膨胀要求就会使细颗粒因过大的反冲强度而被冲走；反之，若为满足细颗粒不被冲走的要求而减小反冲强度，粗颗粒可能因冲不起来而得不到充分清洗。故滤料需经过筛分级配。三、实验设备与试剂(1)圆孔筛一套，直径0.1777.68mm,筛孔尺寸如表3套所示。(2)托盘天平，称量300g,感
3、量0.1g。(3)烘箱。(4)带拍摇筛机，如无，则人工手摇。(5)浅盘和刷(软、硬)。(6)IOOOmL量筒。四、实验步骤(1)取样。取天然河砂300g,取样时要先将取样部位的表层铲去，然后取样。将取样器中的砂样洗净后放在浅盘中，将浅盘置于105恒温箱中烘干，冷至室温备用。(2)称取冷却后的砂样IO0g,选用一组筛子过筛。筛子按筛孔大小顺序排列，砂样放在最上面的一只筛(1.68mm筛)中。(3)将该组套筛装入摇筛机，摇筛约5min,然后将套筛取出，再按筛孔大小顺序在洁净的浅盘上逐个进行手筛，直至每分钟的筛出量不超过试样总量的0.1%时为止。通过的砂颗粒并入下一筛号一起过筛，这样依次进行直至各筛

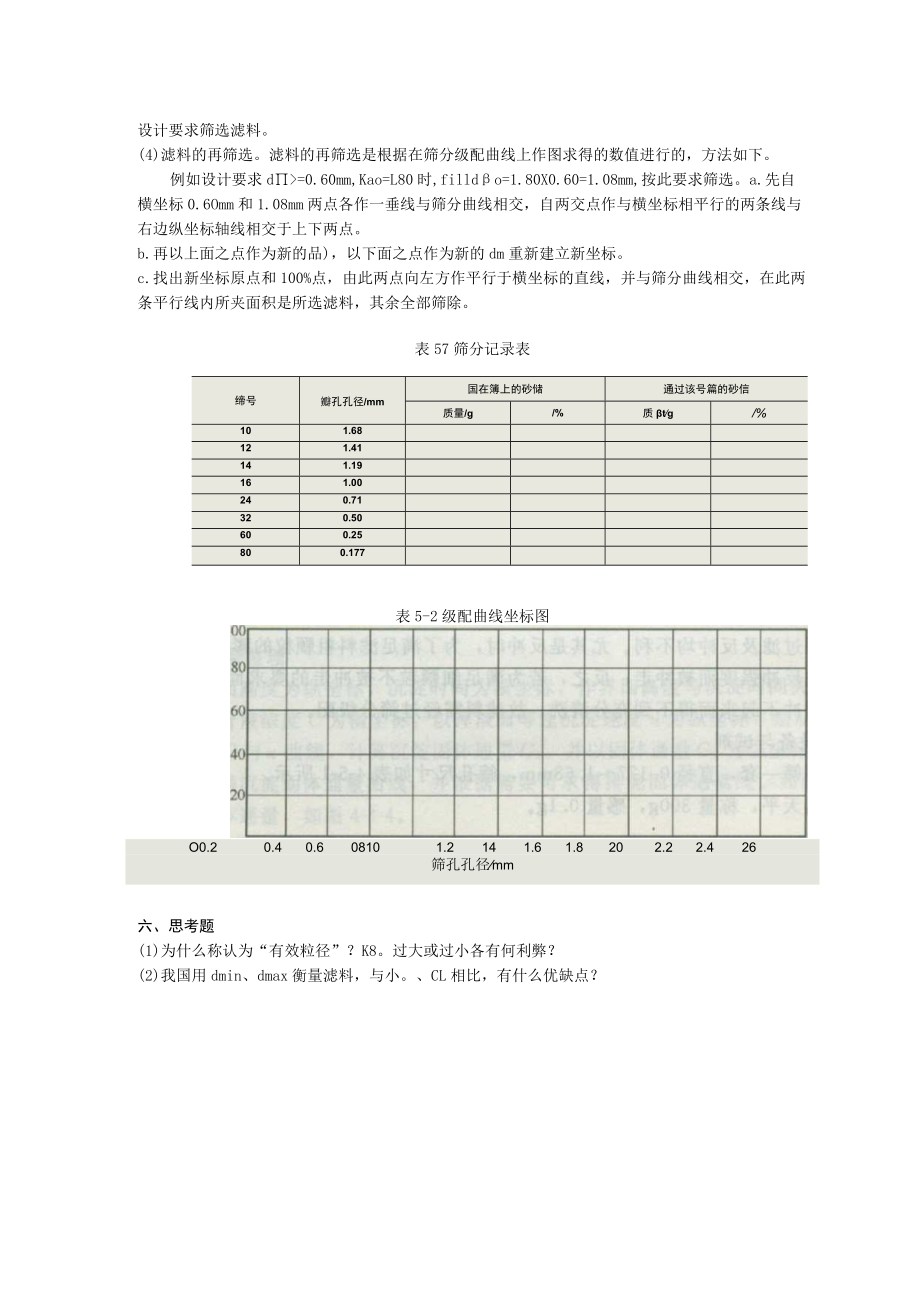

4、号全部筛完。若无摇筛机，可直接用手筛。(4)称量在各个筛上的筛余试样的质量(精确至0.1g)。所有各筛余质量与底盘中剩余试样质量之和与筛分前的试样总质量相比，其差值不应超过1%。上述所求得的各项数值填入表5-10五、实验结果整理(1)分别计算留在各号筛上的筛余百分率，即各号筛上的筛余量除以试样总质量的百分率(精确至0.1%)。(2)计算通过各号筛的砂量百分率。(3)根据表3T数值，以通过筛孔的砂量百分率为纵坐标，以筛孔孔径(Inm)为横坐标，绘制滤料筛分级配曲线，如图5-1。由图中所绘筛分曲线上可求得九、d.,Ksoo如求得的不均匀系数KfiO大于设计要求，则需根据设计要求筛选滤料。(4)滤料
5、的再筛选。滤料的再筛选是根据在筛分级配曲线上作图求得的数值进行的，方法如下。例如设计要求d=0.60mm,Kao=L80时,filldo=1.80X0.60=1.08mm,按此要求筛选。a.先自横坐标0.6Omm和1.08mm两点各作一垂线与筛分曲线相交，自两交点作与横坐标相平行的两条线与右边纵坐标轴线相交于上下两点。b.再以上面之点作为新的品)，以下面之点作为新的dm重新建立新坐标。c.找出新坐标原点和100%点，由此两点向左方作平行于横坐标的直线，并与筛分曲线相交，在此两条平行线内所夹面积是所选滤料，其余全部筛除。表57筛分记录表缔号瓣孔孔径/mm国在簿上的砂储通过该号篇的砂信质量/g/%质tg/%101.68121.41141.19161.00240.71320.50600.25800.177表5-2级配曲线坐标图O0.20.40.608101.2141.61.8202.22.426筛孔孔径mm六、思考题(1)为什么称认为“有效粒径”？K8。过大或过小各有何利弊？(2)我国用dmin、dmax衡量滤料，与小。、CL相比，有什么优缺点？
