1、排水工程施工图设计说明一、执行初步设计批复情况初步设计文件编制依据齐全，采用的技术标准适当，设计的内容和深度满足有关规定，根据本次审查意见修编后可进行下阶段设计。其中主要意见如下：L设计说明应按室外排水设计标准GB50014-2021第3.3.3条复核注明本次排入城镇污水管网的污水水质必须符合国家现行标准的规定。回复；已补充说明水质标准。2.设计说明管材比选结论d500-dl000雨、污水管采用钢筋混凝土管，未含本工程雨水管道dl400材质比选，请复核。设计说明明确大于等于dl400采用企口管，与主要材料表采用承插管也不一致，请统一。回复：已调整统一.二、排水体制及总体设计重点(1)实行雨、污
2、分流，统一规划，同步实施，完善片区内的排水系统。(2)管道系统布置要符合地形趋势，一般情况下顺坡排水，取短捷路线，同时能满足城市街道两旁排水需要。(3)城镇污水管网的污水水质必须符合污水排入城镇下水道水质标准(GB/T31962-2015)相关要求。(4)生活污水拟由城区道路下的污水管集中收集，排入污水处理厂。三、设计依据及参考资料(1)城市工程管线综合规划规范(GB50289-2016)：(2)城乡排水工程项目规范(GB55027-2022)；(3)室外排水设计标准(GB50014-2021)；(4)给水排水管道工程施工及验收规范(GB50268-2008):(5)给水排水工程管道结构设计规
3、范(GB50332-2002)；(6)室外给水排水和燃气热力工程抗宸设计规范(GB50032-2003)(7)污水综合排放标准(GB8978T996)；(8)污水排入城镇下水道水质标准(GB/T31962-2015)(9)检查井盖(GB/T23858-2009)(10)市政排水管道工程及附属设施(06NS20D(11)混凝土和钢筋混凝土排水管(GB/T11836-2009)(12)球粉铸铁可调式防沉降检查井盖(DB510100/T203-2016)(13)四川省高分子复合材料检查井盖、水算技术规程(DB51/5057-2016)(14)成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规

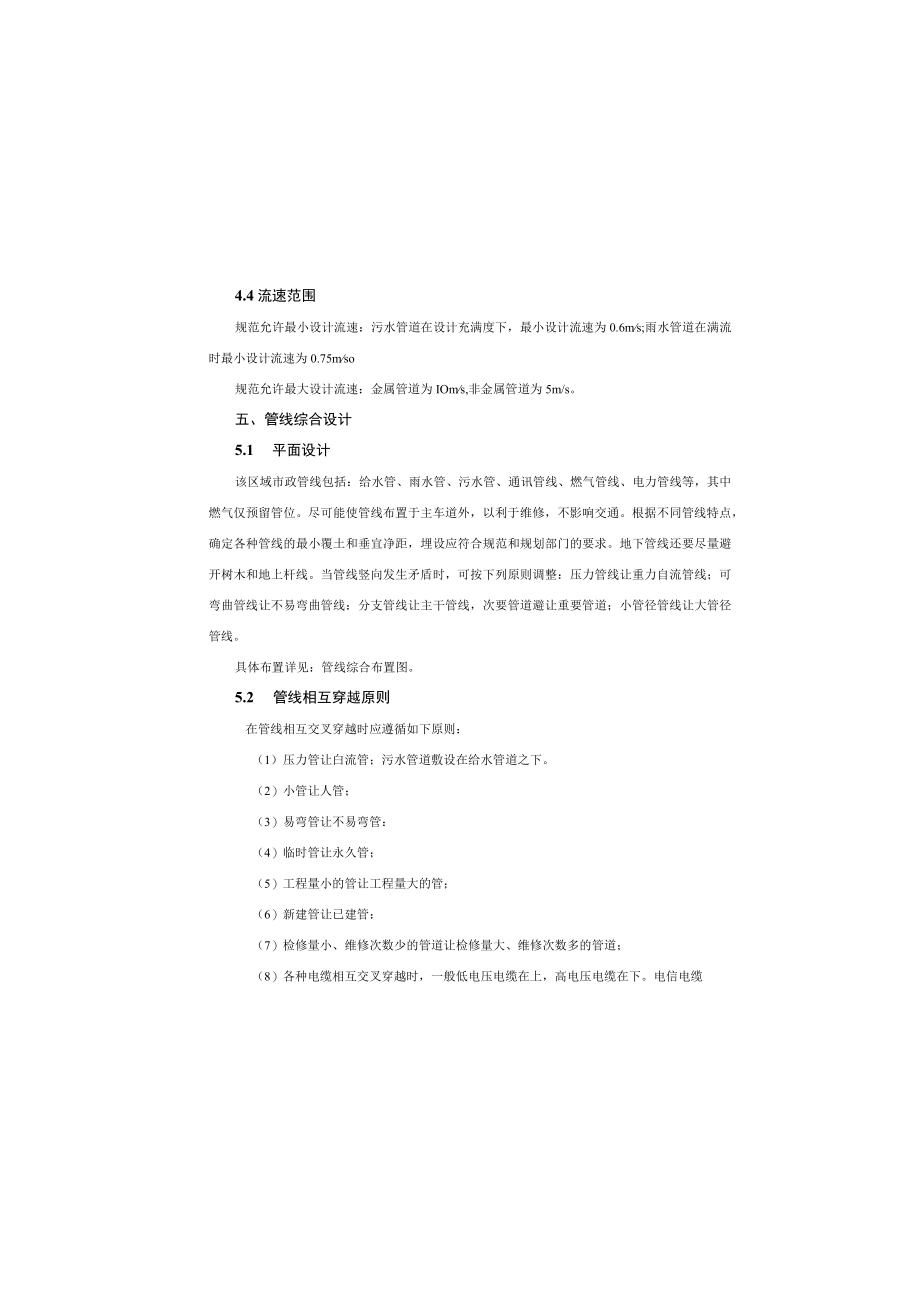

4、定(2012版)(15)城镇雨水调蓄工程技术规范(GB51174-2017)(16)成都市海绵城市规划建设管理技术规定(试行)(17)海绵城市建设技术指南(住建部2014年10月试行)(18)毕兴路市政道路及管线工程岩土程勘察报告(20)相关道路设计图。(21)相关规划资料。(22)业主提供的其他相关资料。四、设计依据及参考资料本工程采用的暴雨流量公式Q=*qF,式中;一一径流系数4.4流速范围规范允许最小设计流速：污水管道在设计充满度下，最小设计流速为0.6ms;雨水管道在满流时最小设计流速为0.75mso规范允许最大设计流速：金属管道为IOms,非金属管道为5m/s。五、管线综合设计5.1
5、 平面设计该区域市政管线包括：给水管、雨水管、污水管、通讯管线、燃气管线、电力管线等，其中燃气仅预留管位。尽可能使管线布置于主车道外，以利于维修，不影响交通。根据不同管线特点，确定各种管线的最小覆土和垂宜净距，埋设应符合规范和规划部门的要求。地下管线还要尽量避开树木和地上杆线。当管线竖向发生矛盾时，可按下列原则调整：压力管线让重力自流管线；可弯曲管线让不易弯曲管线：分支管线让主干管线，次要管道避让重要管道；小管径管线让大管径管线。具体布置详见：管线综合布置图。5.2 管线相互穿越原则在管线相互交叉穿越时应遵循如下原则：（1）压力管让白流管；污水管道敷设在给水管道之下。（2）小管让人管；（3）易

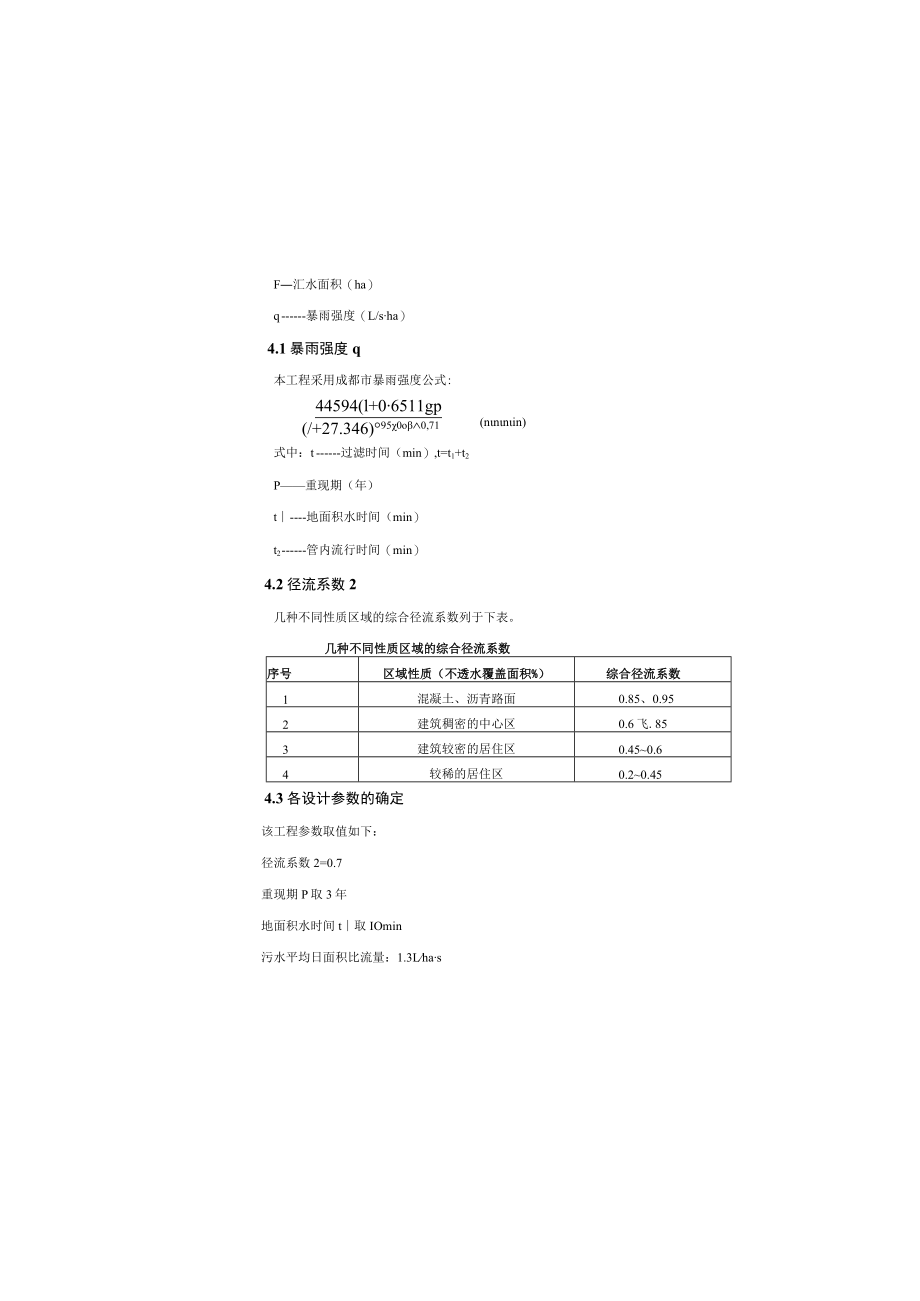

6、弯管让不易弯管：（4）临时管让永久管；（5）工程量小的管让工程量大的管；（6）新建管让已建管：（7）检修量小、维修次数少的管道让检修量大、维修次数多的管道；（8）各种电缆相互交叉穿越时，一般低电压电缆在上，高电压电缆在下。电信电缆F汇水面积（ha）q暴雨强度（L/sha）4.1暴雨强度q本工程采用成都市暴雨强度公式:44594(l+06511gp(/+27.346)950o0,71(nnnin)式中：t过滤时间（min）,t=t1+t2P重现期（年）t地面积水时间（min）t2管内流行时间（min）4.2径流系数2几种不同性质区域的综合径流系数列于下表。几种不同性质区域的综合径流系数序号区域性
7、质（不透水覆盖面积%）综合径流系数1混凝土、沥青路面0.85、0.952建筑稠密的中心区0.6飞.853建筑较密的居住区0.450.64较稀的居住区0.20.454.3各设计参数的确定该工程参数取值如下：径流系数2=0.7重现期P取3年地面积水时间t取IOmin污水平均日面积比流量：1.3Lhas检查井尺寸均严格按钢筋混凝土及砖砌排水检查井20S515选用。井口尺寸D=7mm,检查井井筒采用d700预制混凝土井筒，球磨铸铁爬梯，并配套安全网。检查井基础厚度不小于20cm,采用C20碎。校检查井要求校面浇筑平整,不再抹面。位于车行道下的检查井，井周IOoCm范围内采用5%水泥稳定碎石加强，自井底
8、至顶。雨，污水预留支管一律应作出道路红线或管廊边线外2m设检查井。雨、污水管检查井井圈井盖采用球墨铸铁检查井井盅与井座，应严格执行检查井盅(GB/T23858-2009)和球墨铸铁可调式防沉降检查井盖(DB5I0100/T203-2016)相关规定要求，所采用井瑟在车行道荷载等级不应低于MOO级，人行道不应低于C250级.按照成都市城市道路各类地下管线检查井、井图、井盖设计施工补充规定(2012年版)，车行道上采用新型防沉降、防盗球俯铁井盖座，并设防坠落装置。并应具有防盗、防响、防跳等功能。检查井位于车行道路下时，井益应与道路齐平。检查并与管道连接处的下部120范围内应采用标号不小于C15的大
9、坍落度碎振捣填充，长度为距井室边1.0米。所有检查井盖应有明确标识，切忌错盖。九、雨水口雨水口采用混凝土偏沟式雨水口，参见16S518。雨水口薨子及井圈采用球膜铸铁，球墨铸铁应使用不低于QT5(X7的牌号，应符合GB/T1348的规定，球化率应不小于80%,球化等级不低于三级。车行道下荷裳等级不应低于MOO级。并应具有防盗、防响、防跳等功能.雨水口施工要求详见图集I6S518第3、4、5、6页总说明，具体做法参照国标图集16S518第11、12页，在道路最低点和道路交叉口位置必须设置雨水口，雨水口位置要安装正确，偏沟式雨水算顶部与其相接的道路路面低3cm,也有利于雨水能顺利流入为原则，并应与道
10、路路面平顺一般从其它电缆上面穿越，高压电缆一般从其它电缆下面通过。六、排水管网设计6.1 污水管网设计污水管布置于南侧非机动车道上，距道路中心线6.O米，收集两侧地块污水，污水管道自西向东敷设，该段设计管径d500,设计坡度为i=0.002,管长210m,接入毕兴路已建d500污水管道。该段按规划污水管道走向设置。6.2 雨水管网设计雨水管布置于北侧非机动车道上，距道路中心线6.0米，收集两侧地块雨水，雨水管道自西向东敷设,该段设计管径dl400,设计坡度为i=0.0020.0025,管长210m,接入毕兴路已建dM00雨水管道。该段按规划雨水管道走向设置。七、埋地管材选用(1)本项目雨、污水
11、管材dn50(dnl400选用钢筋混凝土管(GB/T11836-2009),其中覆土0.74.5米采用级管、180。砂石基础,土土757米采用In级管、180。砂石基础，覆土7,9米采用HI级管、180混凝土基础。(2)钢筋混凝.上管，采用承插管。(3) d300雨水进水管采用级钢筋混凝土承插管，360度混凝土满包基础。(4)采用混凝土基础的管道，每隔2025m设现浇混凝土套环柔性接口。360度混凝土满包基础作法详见附图，其柔性接口处混凝土基础分缝，缝内填2cm厚沥青木板，柔性接口管道采用的橡胶密封圈应满足JC/T946-2005标准要求。180度混凝土基础套环柔性接口作法见国标图集06MS2
12、01T-3537。(5)当雨、污水支管与排水主管间垂直净距小于0.20m时，对交叉处的排水主管采用C15混凝土满包处理。八、检查井及井盖态环境保护。为深入贯彻落实习近平总书记讲话及中央城镇化工作会议精神，大力推进建设自然积存、自然渗透、自然净化的“海绵城市”，节约水资源，保护和改善城市生态环境，促进生态文明建设，依据国务院办公厅关于推进海绵城市建设的指导意见（国办发（2015）75号）文件，加快推进海绵城市建设，修复城市水生态、涵养水资源，增强城市防涝能力，扩大公共产品有效投资，提高新型城镇化质量，促进人与自然和谐发展，四川省人民政府办公厅关于推进海绵城市建设的实施意见川办发（2016）6号）
13、中，明确提出应加快海绵型城市建设。2015年成都市首次提出了建设全国试点海绵城市、建综合管廊和城市小街区等规划，规划中提出指导天府新区做好综合管廊和海绵城市规划编制，力争纳入住建部试点城市。针对以上原则本项目设计中引入低影响开发措施设计。12.2 设计标准及参数根据海绵城市建设技术指南一低影响开发雨水系统构建（住房城乡建设部,2014.10）,成都市位于年径流总量控制率的第分区（80%W85%）。根据成都市国家气象站56294自1974、2003年共计30年日降雨量资料统计（扣除小于等于2mm的降雨事件），成都市径流总量控制率与设计降雨量之FeU的关系如下：年径流控制率和设计降雨量关系表年径流
14、总量控制率85%80%75%70%65%降雨量（mm）40.732.726.121.117.4按成都市海绵城市总体规划以及片区现状的具体建设情况，本次片区内海绵城市年径流总量控制率按70%计，即海绵城市建设设计降雨量为21.2mm。12.3 采用的相关规范及技术标准：1、室外排水设计标准（GB50014-2021）；连接C施工时，可根据实际情况时雨水口位置进行调整C雨水口连接管采用d300管径,i20.01,雨水口深度为LOm,加深0.3m用于沉泥。十、预留支管预留支管检查井位于道路红线外，雨、污水预留检查井加深05m用于沉泥。所有雨污预留检查井均要求管线预留至检查井外2.0m,避免后续接管时
15、破坏检杳井。十一、抗震设计根据地勘资料，拟建工程场地所在地设计地震基本加速度值为0.1g,设计特征周期为0.45s,相对应的抗震设防烈为7度，设计地震分组三组。本工程结构设计使用年限50年；安全等级一级。本次设计雨、污水主管均采用圆形断面，钢筋混凝土盛水构筑物和地下管道管体的混凝土等级均高于C25。砌体结构的砖砌体强度等级MUI0,块石砌体的强度等级MU20：砌筑砂浆采用水泥砂浆，其强度等级M10。采用的排水管材为钢筋混凝.上管，承插橡胶圈接口为柔性接口，180砂砾石基础为柔性基础；综上所述，本次排水工程满足抗震设计要求。十二、海绵城市设计12.1海绵城市设计理念近年来，中国城市化进程加快，城市内涝问题日趋突出。“水少为忧、水脏为患、水多为灾”，水的问题成为困扰各大城市可持续发展的一大难题。海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”
