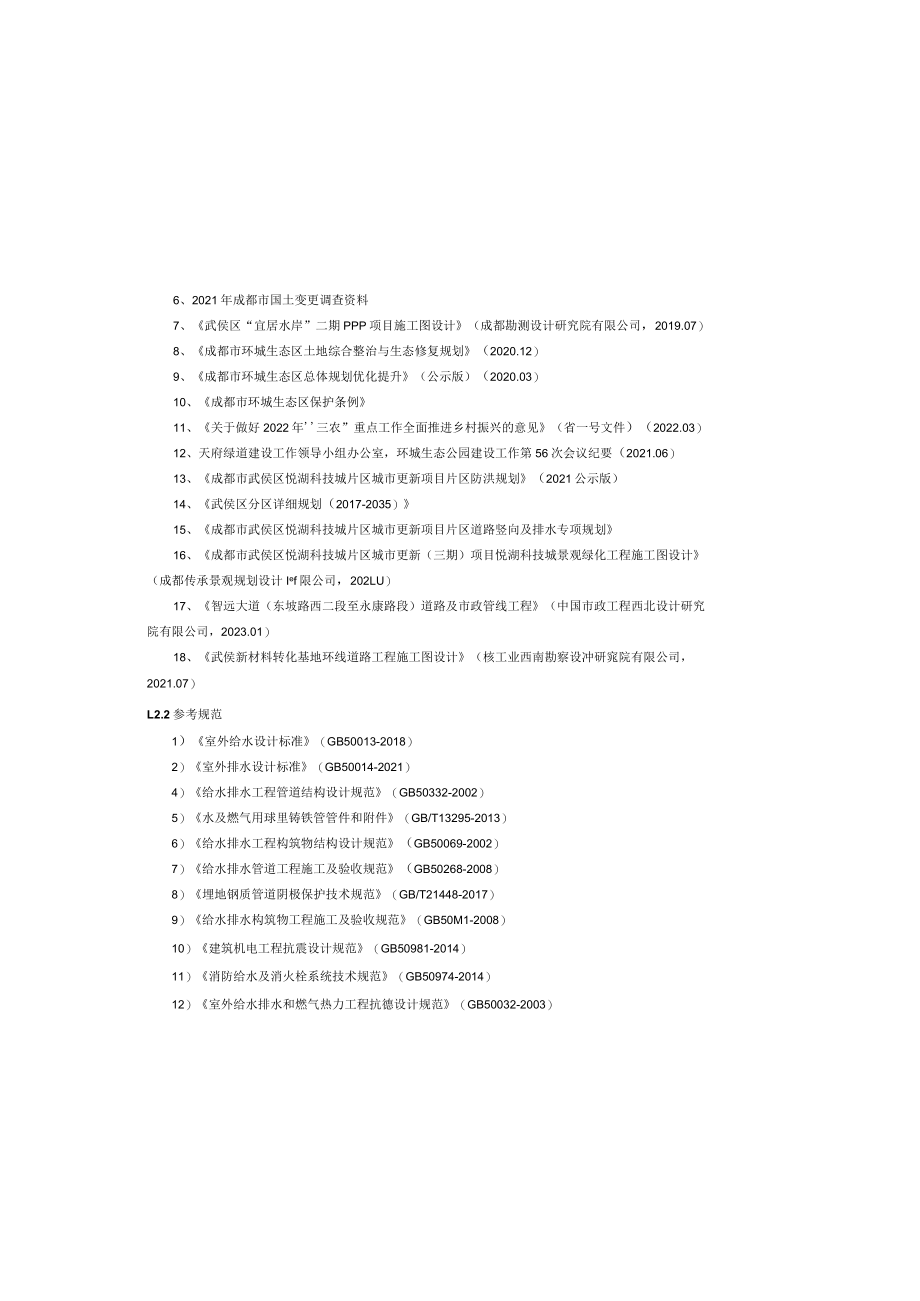

1、6、2021年成都市国土变更调查资料7、武侯区“宜居水岸”二期PPP项目施工图设计（成都勘测设计研究院有限公司，2019.07）8、成都市环城生态区土地综合整治与生态修复规划（2020.12）9、成都市环城生态区总体规划优化提升（公示版）（2020.03）10、成都市环城生态区保护条例11、关于做好2022年三农”重点工作全面推进乡村振兴的意见（省一号文件）（2022.03）12、天府绿道建设工作领导小组办公室，环城生态公园建设工作第56次会议纪要（2021.06）13、成都市武侯区悦湖科技城片区城市更新项目片区防洪规划（2021公示版）14、武侯区分区详细规划（2017-2035）15、成都
2、市武侯区悦湖科技城片区城市更新项目片区道路竖向及排水专项规划16、成都市武侯区悦湖科技城片区城市更新（三期）项目悦湖科技城景观绿化工程施工图设计（成都传承景观规划设计Ief限公司，202LU）17、智远大道（东坡路西二段至永康路段）道路及市政管线工程（中国市政工程西北设计研究院有限公司，2023.01）18、武侯新材料转化基地环线道路工程施工图设计（核工业西南勘察设冲研窕院有限公司，2021.07）L2.2参考规范1）室外给水设计标准（GB50013-2018）2）室外排水设计标准（GB50014-2021）4）给水排水工程管道结构设计规范（GB50332-2002）5）水及燃气用球里铸铁管管

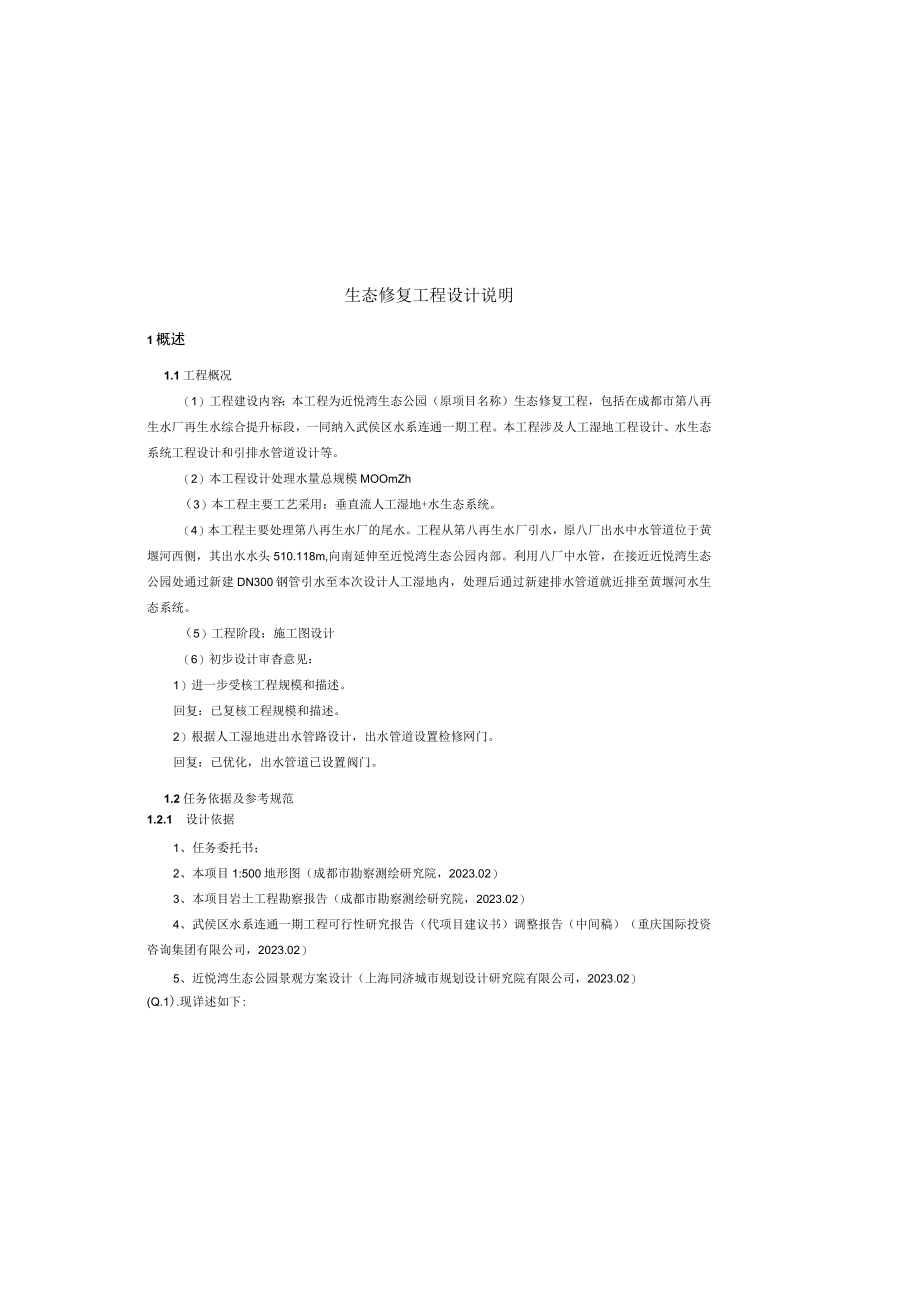

3、件和附件（GB/T13295-2013）6）给水排水工程构筑物结构设计规范（GB50069-2002）7）给水排水管道工程施工及验收规范（GB50268-2008）8）埋地钢质管道阴极保护技术规范（GB/T21448-2017）9）给水排水构筑物工程施工及验收规范（GB50M1-2008）10）建筑机电工程抗震设计规范（GB50981-2014）11）消防给水及消火栓系统技术规范（GB50974-2014）12）室外给水排水和燃气热力工程抗德设计规范（GB50032-2003）生态修复工程设计说明1概述1.1工程概况（1）工程建设内容；本工程为近悦湾生态公园（原项目名称）生态修复工程，包括在成
4、都市第八再生水厂再生水综合提升标段，一同纳入武侯区水系连通一期工程。本工程涉及人工湿地工程设计、水生态系统工程设计和引排水管道设计等。（2）本工程设计处理水量总规模MOOmZh（3）本工程主要工艺采用：垂直流人工湿地+水生态系统。（4）本工程主要处理第八再生水厂的尾水。工程从第八再生水厂引水，原八厂出水中水管道位于黄堰河西侧，其出水水头510.118m,向南延伸至近悦湾生态公园内部。利用八厂中水管，在接近近悦湾生态公园处通过新建DN300钢管引水至本次设计人工湿地内，处理后通过新建排水管道就近排至黄堰河水生态系统。（5）工程阶段：施工图设计（6）初步设计审杳意见：1）进一步受核工程规模和描述。

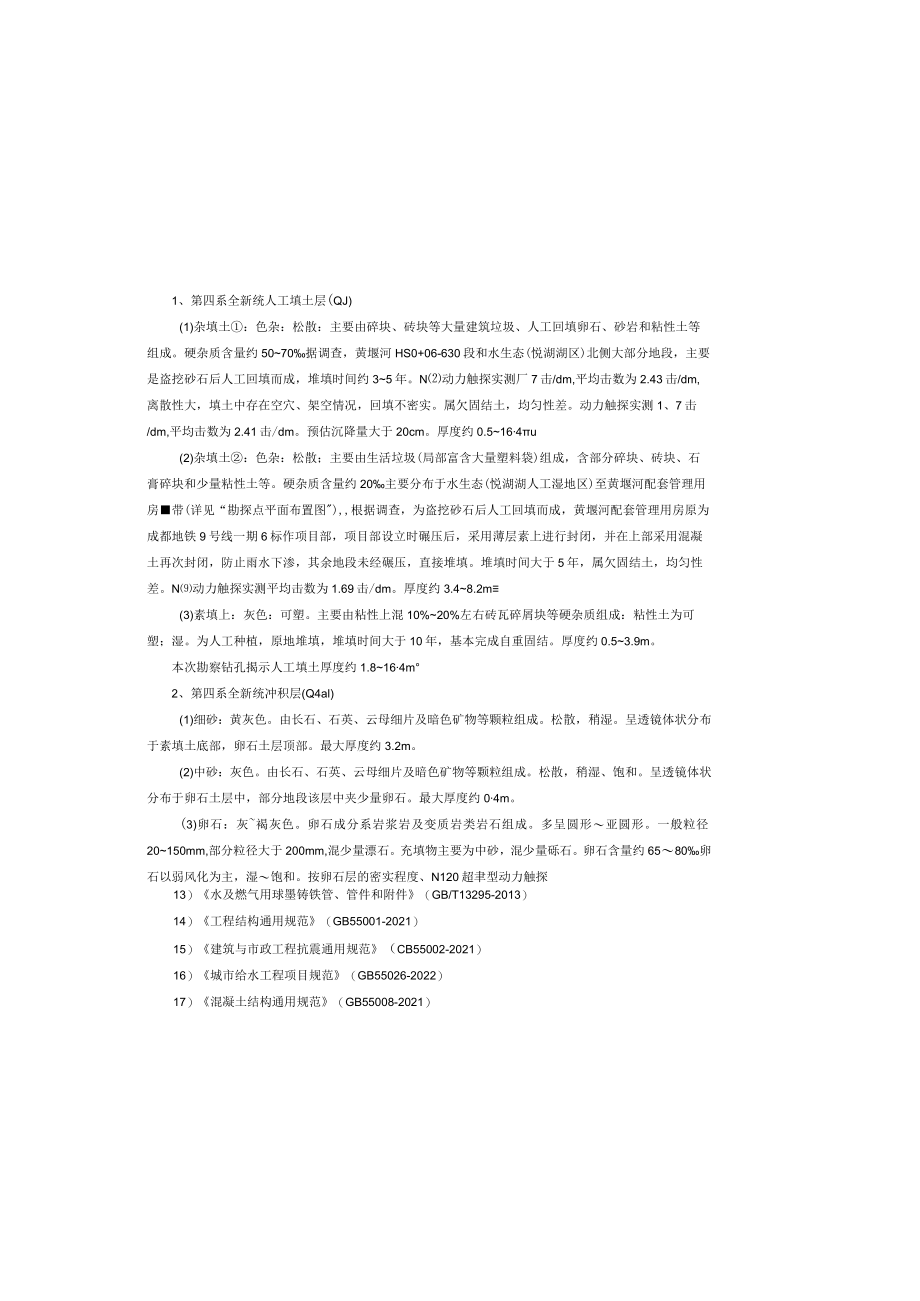

5、回复：已复核工程规模和描述。2）根据人工湿地进出水管路设计，出水管道设置检修网门。回复：已优化，出水管道已设置阀门。1.2任务依据及参考规范1.2.1 设计依据1、任务委托书；2、本项目1:500地形图（成都市勘察测绘研究院，2023.02）3、本项目岩土工程勘察报告（成都市勘察测绘研究院，2023.02）4、武侯区水系连通一期工程可行性研究报告（代项目建议书）调整报告（中间稿）（重庆国际投资咨询集团有限公司，2023.02）5、近悦湾生态公园景观方案设计（上海同济城市规划设计研究院有限公司，2023.02）(Q.1).现详述如下:1、第四系全新统人工填土层(QJ)(1)杂填土：色杂：松散：主
6、要由碎块、砖块等大量建筑垃圾、人工回填卵石、砂岩和粘性土等组成。硬杂质含量约5070据调查，黄堰河HS0+06-630段和水生态(悦湖湖区)北侧大部分地段，主要是盗挖砂石后人工回填而成，堆填时间约35年。N动力触探实测厂7击/dm,平均击数为2.43击/dm,离散性大，填土中存在空穴、架空情况，回填不密实。属欠固结土，均匀性差。动力触探实测1、7击/dm,平均击数为2.41击/dm。预估沉降量大于20cm。厚度约0.5164u(2)杂填土：色杂：松散；主要由生活垃圾(局部富含大量塑料袋)组成，含部分碎块、砖块、石膏碎块和少量粘性土等。硬杂质含量约20主要分布于水生态(悦湖湖人工湿地区)至黄堰河
7、配套管理用房带(详见“勘探点平面布置图),根据调查，为盗挖砂石后人工回填而成，黄堰河配套管理用房原为成都地铁9号线一期6标作项目部，项目部设立时碾压后，采用薄层素上进行封闭，并在上部采用混凝土再次封闭，防止雨水下渗，其余地段未经碾压，直接堆填。堆填时间大于5年，属欠固结土，均匀性差。N动力触探实测平均击数为1.69击/dm。厚度约3.48.2m(3)素填上：灰色：可塑。主要由粘性上混10%20%左右砖瓦碎屑块等硬杂质组成：粘性土为可塑；湿。为人工种植，原地堆填，堆填时间大于10年，基本完成自重固结。厚度约0.53.9m。本次勘察钻孔揭示人工填土厚度约1.8164m2、第四系全新统冲积层(Q4a
8、l)(1)细砂：黄灰色。由长石、石英、云母细片及暗色矿物等颗粒组成。松散，稍湿。呈透镜体状分布于素填土底部，卵石土层顶部。最大厚度约3.2m。(2)中砂：灰色。由长石、石英、云母细片及暗色矿物等颗粒组成。松散，稍湿、饱和。呈透镜体状分布于卵石土层中，部分地段该层中夹少量卵石。最大厚度约04m。(3)卵石：灰褐灰色。卵石成分系岩浆岩及变质岩类岩石组成。多呈圆形亚圆形。一般粒径20150mm,部分粒径大于200mm,混少量漂石。充填物主要为中砂，混少量砾石。卵石含量约6580卵石以弱风化为主，湿饱和。按卵石层的密实程度、N120超聿型动力触探13）水及燃气用球墨铸铁管、管件和附件（GB/T1329
9、5-2013）14）工程结构通用规范（GB55001-2021）15）建筑与市政工程抗震通用规范（CB55002-2021）16）城市给水工程项目规范（GB55026-2022）17）混凝土结构通用规范（GB55008-2021）18）给水排水构筑物工程施工及验收规范GB50141；19）人工湿地污水处理工程技术规范HJ2005-201020）污水自然处理工程技术规程CJJ/T54-201721）人工湿地污水处理技术标准DB13（J）_T8366-2020；22）人工湿地水质净化技术指南（2021年4月）；21）建筑地基处理技术规范JGJ79；22）河湖生态保护与修豆规划导则SL709-201
10、5；23）河湖生态修第工程运行与维护技术导则（报批稿）（2021年2月）：24）城市景观湖泊水生态修复及运维技术规程DBJ/T15-183-2020;25）河湖生态系统保护与修复工程技术导则（SL/T800-2020）：26）市政基础设施技术统一标准一一给水设计导则（成天府投2021691号）；27）给水排水工程埋地钢管管道结构设计规程（CECS141：2002）；30）成都市地方标准成都市城市道路人行道球墨铸铁方形井靛监督管理技术规定；31）成都市检查井防坠装置技术指南成井盖办【2023】3号；31）四川省（区域性）地方标准球墨储铁可调试防沉降检查井盖DB510100/T203-2016：L
11、3坐标系及高程系本工程高程系采用85高程系，坐标系采用成都市城市坐标系。2地质概况2.1 场地环境及工程地质条件2.1.1 地层岩性在钻孔深度范围内所揭露地层为第四系全新统人工填上层（Qj）和第四系全新统冲积层条，判定：本场地环境类别为II类，场地土对混凝土结构具微腐蚀性、钢筋混凝土结构中钢筋具微腐蚀性。2.2 场地区地震效应2.2.1 建筑场地类别根据场地波速测试成果，该场地土层的等效期切波速值为378ms.卓越周期为0.22s。场地莅盖层厚度大于5.0m,建筑场地类别判定为H类。根据建筑抗震设计规范（GB50011-2010）（2016年版）的表4.1.3知：场地内填土（杂填土、素填土、素
12、填土）属软弱土；中砂属于中软土，卵石属中硬土。2.2.2 地震基本恭度根据中国地震动参数区划图（GB18306-2015）规范附录，成都市武侯区金花街道类场地基本地宸动峰值加速度值为010g,基本地震动加速度反应谱特征周期值为045s。根据建筑与市政工程抗震通用规范（GB55002-202D对应抗震设防烈度为7度，设计地震分组为第三组。2.2.3 地基震陷性评价本项目抗震设防等级为丙类，场地中分布有杂填土局部空隙较大，属欠固结士,强烈地震时可能发生震陷。根据岩土工程勘察规范（2009年版）（GB50021-2001）条文说明5.7.11条，本项口场地的抗震设防烈度7度，场地内除杂填土以外的各土
13、层等效剪切波速（最小值）为194ms90m/s,且除杂填土以外各土层承载力特征值fak80kPa,故场地除杂填土、杂填土以外，其余土层可不考虑震陷影响。2.2.4 水文地质分析评价根据本次勘察渗透性试验及我院周边类似工程经验，杂填上及砂卵石渗透性为强透水，素填土为弱中透水。场地土层的渗透变形可分为流土和管涌。根据场地工程地质条件，素填土主要为细粒土层，砂卵石为粗粒土层。初步判断素填土渗透变形为流土，卵石层为管涌。2.2.5 岩土工程分析评价（-）场地和地基的稳定性与适宜性1、根据区域地质资料，拟建物场地位于新华夏系第三沉降带四川盆地西缘成都坳陷。成都地区所处地壳为一稔定核块。2008年5月12
14、日，处于龙门山断裂带上的汶川映秀发生8级大地震，2013年4月20日发生芦山7.0级地震，2017年8月8日发生九寨沟7.0级地震，2022年9月5日发生泸定6.8级地震，但对成都市武侯区金花街道范围内建筑物的影响较小，震后场地和地基击数以及充填物含量等的差异，按照成都地区建筑地基基础设计规范(DB51/T5026-200D可将其划分为稍密、中密和密实卯石三个亚层：稍密卵石：卵石成分系岩浆岩及变质岩类岩石组成；多呈圆形亚圆形：一般粒径2080mm,部分粒径大于IOOmni;粒径W50mm的卵石含量约65%。充填物主要为中砂，混少量粘性土及砾石，含量约4045孔钻进较容易。N120动力触探实测平
15、均击数为5.33击/dm。中密卵石：卵石成分系岩浆岩及变质岩类岩石组成：多呈圆形亚圆形：一般粒径20IOOrnm,部分粒径大于120丽；粒径WIOOmrn的卵石含量约75%。充填物主要为中砂，混少量粘性土及砾石，含量约3040瓦钻进较困难。N120动力触探实测平均击数为8.26击/dm。密实卵石：卵石成分系岩浆岩及变质岩类岩石组成；多呈圆形亚圆形：一般粒径50150mm,部分粒径大于200mm；粒径XOOmm的卵石含量约80乐充填物主要为中砂，混少量粘性土及砾石，含量约30%。钻进困难。N120动力触探实测平均击数为13.52击/dm。2.1.2场地区水文地质条件(1)地表水根据岩土工程勘察规范(2009年版)(GB50021-2001)第12.2.1条第12.2.4条，场地环境类别按H类判定：场地地表水(河水)对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。(2)地下水及含水层类型根据场地地层分布及区域工程地质经验，场地地下水主要为赋存于人工填土中上层滞水、第四
