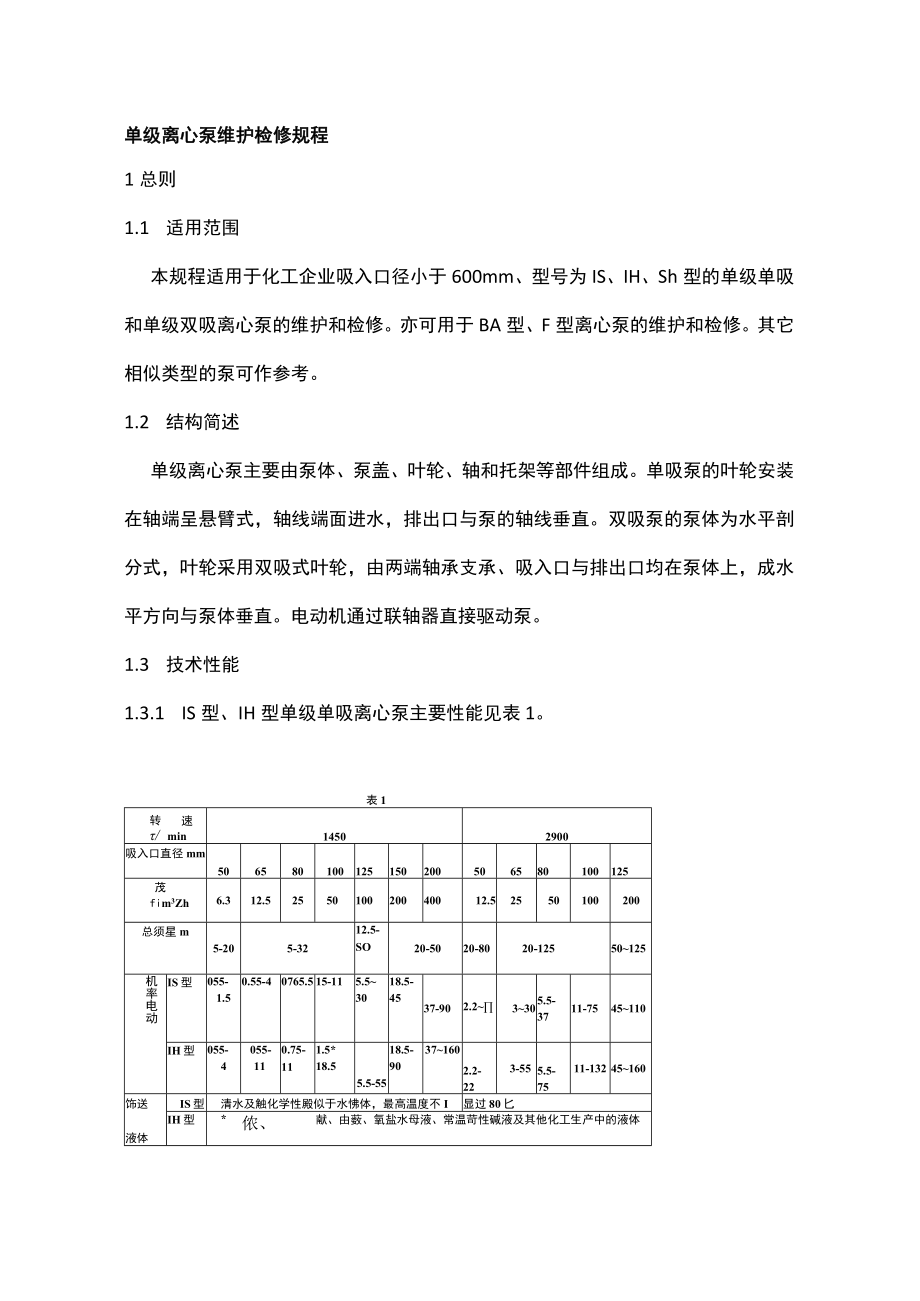

1、单级离心泵维护检修规程1总则1.1 适用范围本规程适用于化工企业吸入口径小于600mm、型号为IS、IH、Sh型的单级单吸和单级双吸离心泵的维护和检修。亦可用于BA型、F型离心泵的维护和检修。其它相似类型的泵可作参考。1.2 结构简述单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成。单吸泵的叶轮安装在轴端呈悬臂式，轴线端面进水，排出口与泵的轴线垂直。双吸泵的泵体为水平剖分式，叶轮采用双吸式叶轮，由两端轴承支承、吸入口与排出口均在泵体上，成水平方向与泵体垂直。电动机通过联轴器直接驱动泵。1.3 技术性能1.3.1 IS型、IH型单级单吸离心泵主要性能见表1。表1转/速min14502900吸
2、入口直径mm506580100125150200506580100125茂fim3Zh6.312.5255010020040012.52550100200总须星m5-205-3212.5-SO20-5020-8020-12550125机率电动IS型055-1.50.55-40765.515-115.53018.5-4537-902.23305.5-3711-7545110IH型055-4055-110.75-111.5*18.55.5-5518.5-90371602.2-223-555.5-7511-13245160饰送IS型清水及触化学性殿似于水怫体，最高温度不I显过80匕液体IH型*侬、献

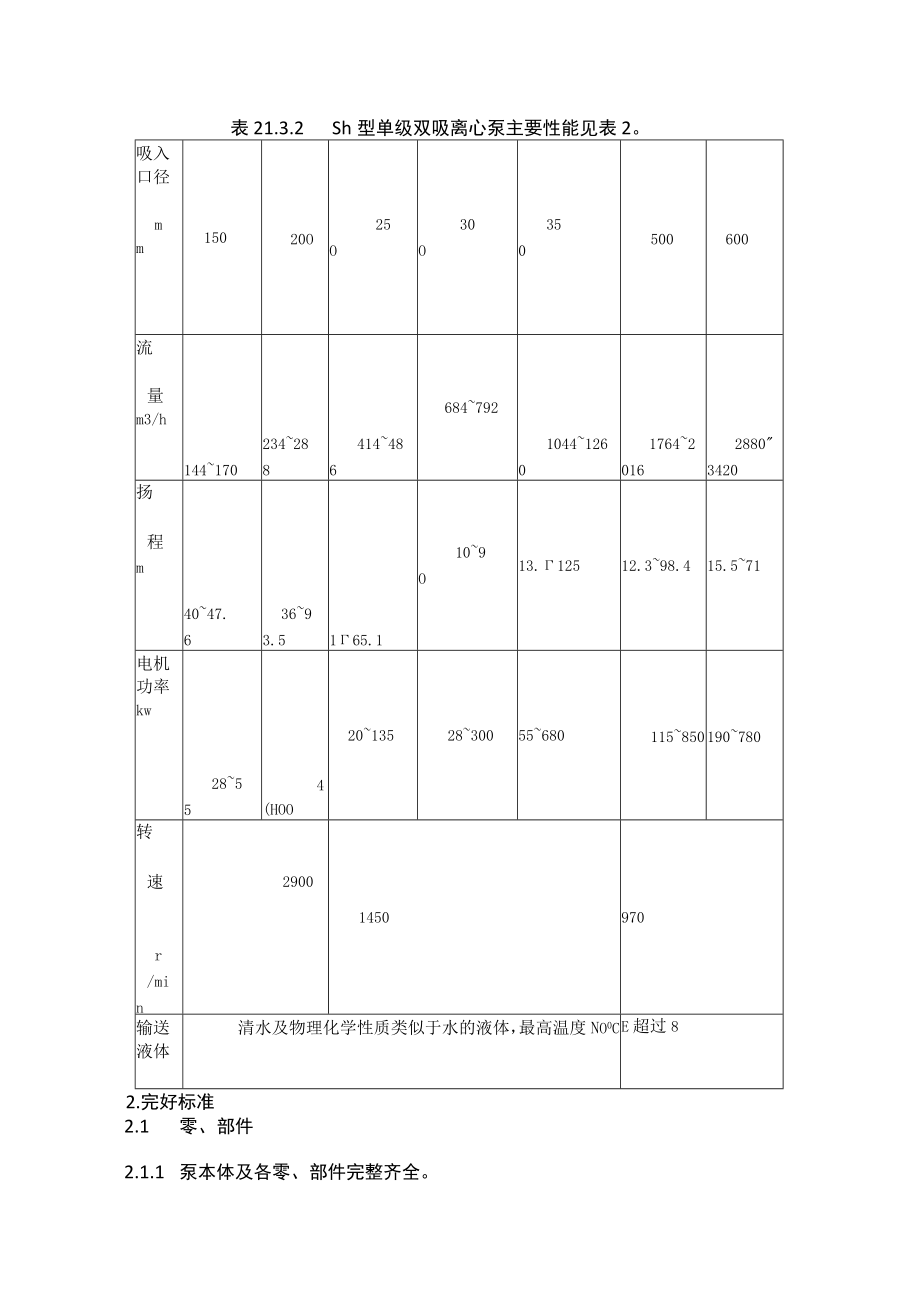

3、、由薮、氧盐水母液、常温苛性碱液及其他化工生产中的液体表21.3.2Sh型单级双吸离心泵主要性能见表2。吸入口径mm15020O25O30O350500600流量m3/h144170234288414486684792104412601764201628803420扬程m4047.63693.5165.1109O13.12512.398.415.571电机功率kw28554(HOO201352830055680115850190780转速r/min29001450970输送液体清水及物理化学性质类似于水的液体，最高温度NO0CE超过82.完好标准2.1 零、部件2.1.1 泵本体及各零、部件完

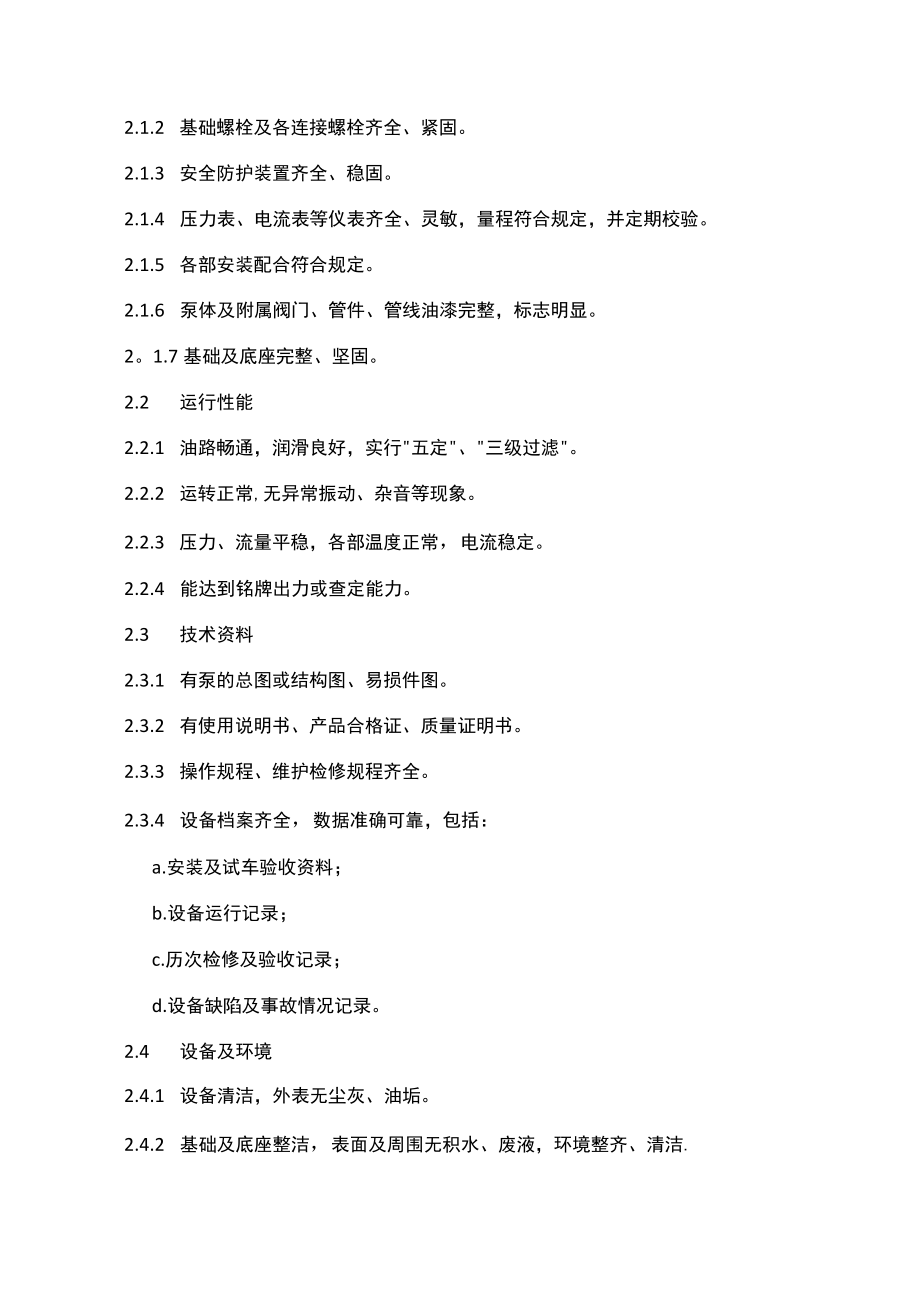

4、整齐全。2.1.2 基础螺栓及各连接螺栓齐全、紧固。2.1.3 安全防护装置齐全、稳固。2.1.4 压力表、电流表等仪表齐全、灵敏，量程符合规定，并定期校验。2.1.5 各部安装配合符合规定。2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。2。1.7基础及底座完整、坚固。2.2 运行性能2.2.1 油路畅通，润滑良好，实行五定、三级过滤。2.2.2 运转正常,无异常振动、杂音等现象。2.2.3 压力、流量平稳，各部温度正常，电流稳定。2.2.4 能达到铭牌出力或查定能力。2.3 技术资料2.3.1 有泵的总图或结构图、易损件图。2.3.2 有使用说明书、产品合格证、质量证明书。2.3
5、.3 操作规程、维护检修规程齐全。2.3.4 设备档案齐全，数据准确可靠，包括：a.安装及试车验收资料；b.设备运行记录；c.历次检修及验收记录；d.设备缺陷及事故情况记录。2.4 设备及环境2.4.1 设备清洁，外表无尘灰、油垢。2.4.2 基础及底座整洁，表面及周围无积水、废液，环境整齐、清洁.2.4.3 进出口阀门、管口法兰、泵体等处接合面均无泄漏。2.4.4 轴封处泄漏a.填料密封：介质为水时，初期每分钟不多于20滴，末期每分钟不多于40滴；其他液体，每分钟不多于15滴；b.机械密封：初期应无泄漏，末期每分钟不超过5滴。3 .设备的维护3.1 日常维护3.1.1 严格按操作规程程序启动
6、、运转与停车，并做好运行记录。3.1.2 每班检查各润滑部位的润滑情况。3.1.3 新换轴承后，运行100小时应清洗换油；以后每运行10001500小时换油一次，油脂每运行20002400小时换油。3.1.4 经常检查轴承温度,应不高于环境温度35;轴承的最高温度：滚动轴承不得超过75,滑动轴承不得超过6503.1.5 经常观察泵的压力和电机电流是否正常和稳定，设备运转有无异常声响或振动，发现问题及时处理。3.1.6 经常保持泵及周围环境整洁，及时消除跑、冒、滴、漏。密封符合要求。3.1.7 维修人员应定时上岗，检查设备并及时处理所发现的问题。3.1.8 在泵所处环境温度较低情况下,泵停用时，
7、排尽剩液，以防冻裂机壳及零件。3.2 定期检查内容对于生产系统中重要的泵，可按表3内容定期检查。3.3 常见故障处理方法常见故障处理方法见表4。3.4 紧急情况停车遇有下列情况之一者，应紧急停车处理：a.泵内发出异常的声响；b.泵突然发生剧烈振动；c.电机电流超过额定值持续不降；d.泵突然不出水。检查项目周期内容判断标准推荐使用仪器监测滚动轴目的运转情况7天测量滚动轴承振动的冲击能量，以判断轴承是否处于良好状态当dBN20时：轴承状态良好，下次按周期测量当20dBN35时轴承有明显的损伤，必须在更短的期间内测量当dBN50时应迅速更换轴承监测泵的运行情况7天在轴承室处从径向测量壳体振动的振幅单
8、振幅A不超过以下值：D轴中心线高W225mm转速n=1450rminA0.03mm转速n=2900rninA0.02mm2）轴中心线高度225mm转速n=970rminA0.06mm转速n=1450rminA0.04m转速n=2900r/minA0.03mm便携式测振仪4 .检修周期和检修内容4.1 检修周期检修周期见表504.2 检修内容4.2.1 小修4.2.1.1 检修填料密封，更换填料。4.2.1.2 检查与调整联轴器的同轴度及轴向间隙，更换联轴器的易损件。4.2.2.3 解体、检查各零部件的磨损、腐蚀和冲蚀程度，予以修复或更换。4.2.2.4 检查轴的磨损、腐蚀和直线度，进行修复。4
9、.2.2.5 测定叶轮的静平衡及检查转子的晃动量。4.2.2.6 检查轴承的磨损情况，刮研轴瓦、调整间隙,以及更换轴承。4.2.27检直与调整叶轮密封环、轴套、压盖、轴封等各部间隙。422.8 检直或校验压力表。422.9 .9检直、清扫以及修理电机。4.2.3大修4.2.3.1 包括中修内容。4.2.3.2 更换叶轮。1.1.1.1 换泵轴。4.2.3.4 泵体测厚、鉴定；作必要的修理。4.2.3.5 测量及调整泵体的水平度。4.2.3.6 除锈防腐。5.检修方法及质量标准5.1 泵体及底座5.1.1 泵体及底座应无裂纹，泵体涡旋室及液体通道内壁铸造表面应光滑，在不承受压力部位发现裂纹或其他
10、可焊补的铸造缺陷时，按照JB/TQ369泵用铸铁件焊补进行修补。5.1.2 双吸叶轮泵泵体与泵盖中分面的平面度，以一米长的平尺检杳应不超过0.1mm,装配时垫以0.20.25mm的纸垫。5.1.3 泵体安装的水平度：a.单吸式离心泵：纵向（沿泵轴方向）0.05mm/m;横向（垂直于泵轴方向）0.1Omm/m0b.双吸式离心泵：纵向及横向均为0.05mmo5.2 泵轴及轴套5.2.1 泵轴不应有腐蚀、裂纹等缺陷，修理或更换泵轴必要时可作无损探伤，检测有无裂纹。5.2.2 泵轴轴颈的表面粗糙度：安装叶轮、轴套及装配联轴器处3.2,装配滚动轴承处1.6,滑动轴承处0.85.2.3 以两轴承处轴颈为支
11、点，用千分表检查装配叶轮、轴套以及联轴器等部位轴颈的径向圆跳动，应不大于0.03mmo5.2.4 键槽中心对轴颈中心线的偏移量应不大于0.06mm,歪斜不大于0.03mm/IOOmm05.2.5 键槽磨损后，可根据磨损情况适当加大，但最大只可按标准尺寸增大一级，在结构和受力允许时，可在原键槽的900或1200方向另开键槽。5.2.6 轴颈磨损后，可用电镀、喷镀或涂镀的方法修复。5.2.7 轴套材料应符合图样；轴套不允许有裂纹，外圆表面不允许有砂眼、气孔、疏松等铸造缺陷。5.2.8 轴套与轴的配合用H8h8或H9h905.3 叶轮5.3.1 叶轮表面及液体流道内壁应清理洁净，不能有粘砂、毛刺和污
12、垢；流道入口加工面与非加工面衔接处应圆滑过渡。5.3.2 叶轮与轴一般采用H7/h配合。5.3.3 新装的叶轮必须作过静平衡，作静平衡的不平衡重量应不大于表6数值;超过时用去重法从叶轮两侧切削，切去的厚度应不超过叶轮原壁厚的1/3,切削部位应与未切削处平滑相接。5.4 转子部分拆装5.4.1 在拆卸轴套、叶轮螺母、滚动轴承等,如发现被锈蚀咬住，应用煤油或除锈剂浸泡后再拆，不要随意敲击。5.4.2 装配后检查转子部件上叶轮的密封部位外圆及轴套外圆的径向圆跳动，应不超过表7规定。表6叶轮20304050170外圆2001Z7直径30045009mm000000允许356101520不平衡重量g5.
13、4.3 叶轮密封部位外圆与密封环的直径间隙根据图样规定，若无资料，可按表表表10选取。其中：表8适用于材料为铸铁和青铜的泵；表9适用于材料为碳钢、Crl3钢的泵；表10适用于材料为ICrl8N19或类似耐酸钢的泵。四周间隙应保持匀表7mm名I义直径部位5050120120260260500500800叶轮密封部位外圆的径向圆跳动0.050.060.080.100.12轴套外圆径向圆跳动0.040.050.06表8mm密封环直径直径间隙侦氏I随密封环直径直径间隙但阴川林l明最小最大最小最大75751100.250.300.370.4412202802803400.500.550.680.7521101400.350.5023404000.600.8021401800.400.561
