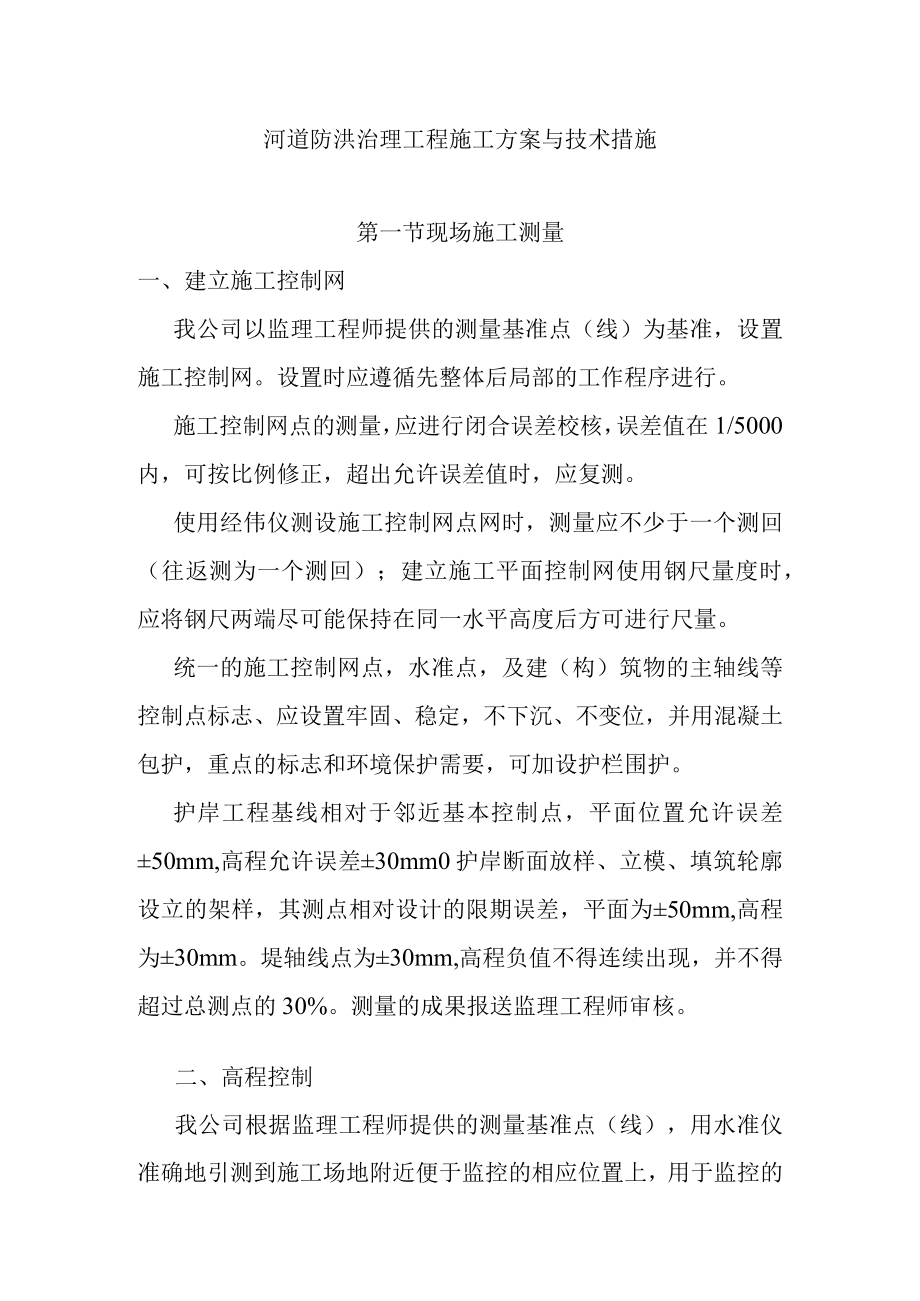

1、河道防洪治理工程施工方案与技术措施第一节现场施工测量一、建立施工控制网我公司以监理工程师提供的测量基准点（线）为基准，设置施工控制网。设置时应遵循先整体后局部的工作程序进行。施工控制网点的测量，应进行闭合误差校核，误差值在1/5000内，可按比例修正，超出允许误差值时，应复测。使用经伟仪测设施工控制网点网时，测量应不少于一个测回（往返测为一个测回）；建立施工平面控制网使用钢尺量度时，应将钢尺两端尽可能保持在同一水平高度后方可进行尺量。统一的施工控制网点，水准点，及建（构）筑物的主轴线等控制点标志、应设置牢固、稳定，不下沉、不变位，并用混凝土包护，重点的标志和环境保护需要，可加设护栏围护。护岸工

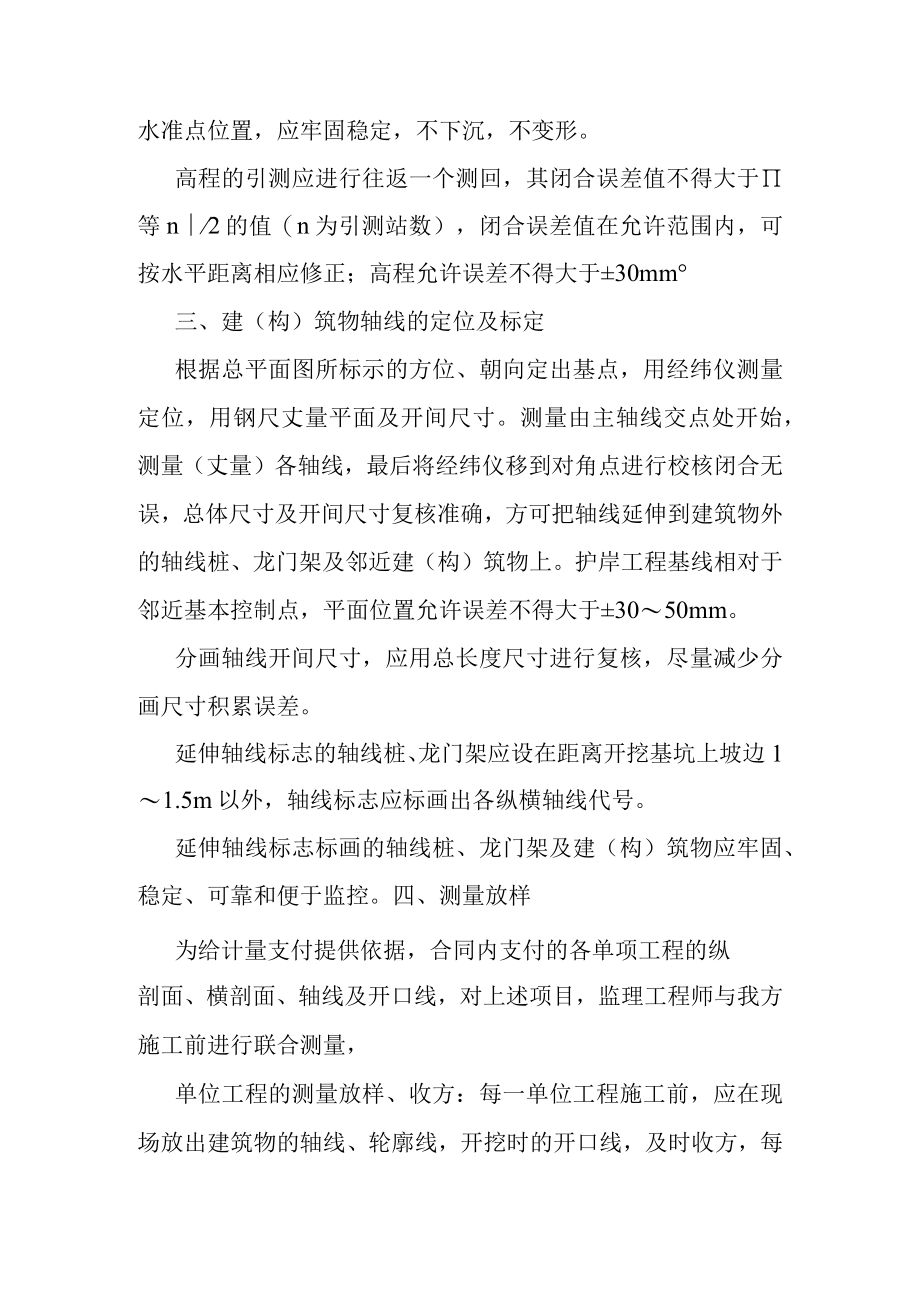

2、程基线相对于邻近基本控制点，平面位置允许误差50mm,高程允许误差30mm0护岸断面放样、立模、填筑轮廓设立的架样，其测点相对设计的限期误差，平面为50mm,高程为30mm。堤轴线点为30mm,高程负值不得连续出现，并不得超过总测点的30%。测量的成果报送监理工程师审核。二、高程控制我公司根据监理工程师提供的测量基准点（线），用水准仪准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置，应牢固稳定，不下沉，不变形。高程的引测应进行往返一个测回，其闭合误差值不得大于等n2的值（n为引测站数），闭合误差值在允许范围内，可按水平距离相应修正；高程允许误差不得大于30mm三、建（构）筑物
3、轴线的定位及标定根据总平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。测量由主轴线交点处开始，测量（丈量）各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核准确，方可把轴线延伸到建筑物外的轴线桩、龙门架及邻近建（构）筑物上。护岸工程基线相对于邻近基本控制点，平面位置允许误差不得大于3050mm。分画轴线开间尺寸，应用总长度尺寸进行复核，尽量减少分画尺寸积累误差。延伸轴线标志的轴线桩、龙门架应设在距离开挖基坑上坡边11.5m以外，轴线标志应标画出各纵横轴线代号。延伸轴线标志标画的轴线桩、龙门架及建（构）筑物应牢固、稳定、可靠和便于监控。四、测量放

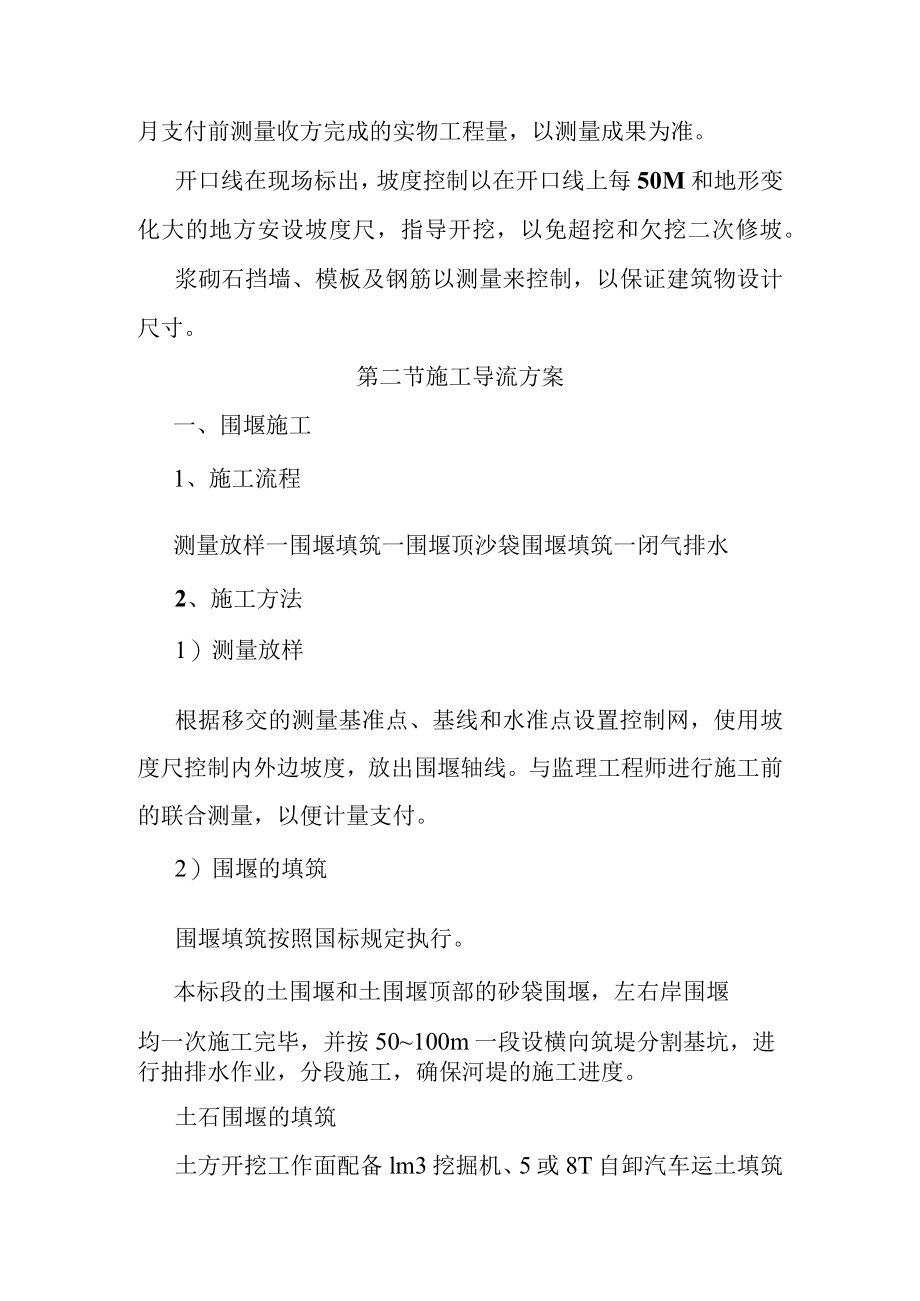

4、样为给计量支付提供依据，合同内支付的各单项工程的纵剖面、横剖面、轴线及开口线，对上述项目，监理工程师与我方施工前进行联合测量，单位工程的测量放样、收方：每一单位工程施工前，应在现场放出建筑物的轴线、轮廓线，开挖时的开口线，及时收方，每月支付前测量收方完成的实物工程量，以测量成果为准。开口线在现场标出，坡度控制以在开口线上每50M和地形变化大的地方安设坡度尺，指导开挖，以免超挖和欠挖二次修坡。浆砌石挡墙、模板及钢筋以测量来控制，以保证建筑物设计尺寸。第二节施工导流方案一、围堰施工1、施工流程测量放样一围堰填筑一围堰顶沙袋围堰填筑一闭气排水2、施工方法1）测量放样根据移交的测量基准点、基线和水准点
5、设置控制网，使用坡度尺控制内外边坡度，放出围堰轴线。与监理工程师进行施工前的联合测量，以便计量支付。2）围堰的填筑围堰填筑按照国标规定执行。本标段的土围堰和土围堰顶部的砂袋围堰，左右岸围堰均一次施工完毕，并按50100m一段设横向筑堤分割基坑，进行抽排水作业，分段施工，确保河堤的施工进度。土石围堰的填筑土方开挖工作面配备lm3挖掘机、5或8T自卸汽车运土填筑水面以下围堰；水上部分围堰因堰顶宽度为2.0m,因此水上部分采用小型翻斗车（IT）进行填筑，小型夯实机进行夯实。工作面道路因地布置一般坡不超过9%。围堰填筑水下部分一次填出低水面，形成堰体，围堰水上部分应分层填筑，每层土厚2030CM,采用
6、人工整平，小型打夯机夯实。迎水面采用人工铺彩条布。3）土围堰顶砂袋围堰的填筑当施工水位超过土围堰顶时，在围堰顶采用砂包做子围堰，围堰砂方采用机械开挖并运至施工现场，采用人工装土入编织袋，并人工搬运至围堰填筑位置。采用人工码筑土袋围堰，控制好围堰轴线。围堰水上部分应分层施工，围堰迎水面抛撒粘土，确保围堰密实，具有良好的挡水性。4）闭气排水围堰合龙后，即可根据基坑水量选用潜水泵组织抽水，同时在游围堰迎水面可抛粘土减少围堰体及基础的渗漏，抽排水过程若发现有集中漏水，还需堵漏。此外，由于施工活动，造成基础渗水、积水的水质较差，为加强环境保护，防止水污染扩散，施工时，先将基坑水抽到沉淀池内，经池内沉淀达
7、到水质排放标准后，才能排放。5）围堰拆除水位以下的主体工程施工完成，并经验收合格，然后及时拆除围堰。可用反铲挖掘机开挖、自卸车运至渣场。二、施工排水1、施工排水措施我公司将对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送工程师审批。施工区内冲沟、山洪和地下水的引排措施；施工排水系统的布置图；施工排水设备配置计划。2、基坑排水负责围堰截流闭气后基坑水的排除（包括围堰过水后基坑水的重新排除），以及基坑内永久工程建筑物施工所需的经常性排水（包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等）。负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设
8、施的安装、维修和运行，保证排水设备的持续运行，必要时应配置应急的备用设备和设施（包括备用电源）以避免施工场地造成积水而影响工程正常施工。三、安全渡汛施工期内遭遇不可预测的自然灾害或发生超标准洪水时，我公司应按监理工程师的指示，采取紧急措施，进行防洪防灾的抢险工作。安全渡汛防护措施详见有关章节。第三节土石方开挖工程一、土方开挖施工1、施工方法1）取土料场土方采挖料场土方开挖先开挖表层弃土层，再采取梯段式分层开挖方法开采，由推土机推土集料、挖土机挖装，自卸汽车运,开挖面形成梯段状，分层向内推进。土料场阶梯式开挖取土方法示意图2）河道和岸坡土方开挖河道和岸坡土方开挖分层次进行，先开挖表层弃土层、后开
9、挖河道和岸坡土方。土方开挖施工按照各分项工程分块进行施工作业。土方分层开挖示意图2、土方开挖施工方法1）施工测量根据确定的控制点及基线进行构造物基础开挖边线，开挖区开挖轮廓线等测量放样，严格按照有关规范和技术要求施测，力争放样定位准确，并随时根据工程需要进行复测，保证测量成果误差控制在规定的精度要求以内。对已测好的开挖边线做好标志，放样后对轮廓设立样架，以便于实施开挖，控制开挖坡比。认真保护好测量基本控制点，护岸挡墙基线的永久埋桩,标架和水准点，使之容易进入和通视，并避免测量网点的缺失或损坏。近基本控制点，平面位置允许误差50MM,高程允许误差30MM。护岸挡墙轴线点为30MM,高程负值不得连
10、续出现，并不得超过总测点的30%。测量的成果报送监理工程师审核。2）表层土方进行分块开挖，施工方法：首先采用人工对表层土及淤泥进行清理，然后用推土机推土集渣，L7m3装载机或lm3挖土机挖装，5t和15t自卸汽车运土；无用料（表土、弃土等）运至经监理机构批准的渣场堆弃；弃渣不乱堆乱放，不污染环境；弃渣场做好挡土、排水沟等设施，防止水土流失。河道和岸坡土方开挖在表层土清理完毕后，按规划好的作业面筑区布置施工机械和其他设施，并考虑土方填筑量的平衡，经监理机构批准后开工。土方挖运分块进行，土方开挖采取分层剥离的方式，先上层、后下层，上层土方开挖完成后形成一个新的开挖作业平台，施工面加宽，并减轻下层土
11、方开挖的施工难度，增强施工效率。开挖采用挖机进行倒退式左右开挖施工。各层土方开挖后，新的开挖作业平台四周做好排水沟排水，平台面须修整成自然排水坡地状，防止积水或坡面被冲刷。3）基坑排水措施在基坑开挖边线设IOOcm长IOOcm宽X80cm深的集水井，集水井四周堆砂袋护壁，集水井底铺30Cm厚碎石护底,每个集水井布设两台4泥浆泵，其中一台备用。二、石方开挖施工-）施工工艺1、砂卵石开挖在围堰截流后进行施工，拟采用lm3液压反铲开挖，装载机及人工作辅助，开挖时从河中向岸边逐步退出。2、在开挖前，首先测量人员根据设计提供的平面控制点及开挖图，布设测量控制网点，而后进行测量定线放样，测量开挖原始断面，
12、测放开挖轮廓线，施工过程中随时控制边线。3、开挖时自上而下分层开挖，开挖采用反铲进行。4、开挖时边开挖边修建施工道路，以方便下一道工序施工。开挖出的石方除用作加固围堰外，其他由自卸汽车运去填筑道路或在业主指定点堆放用于回填。5、为保证施工进度，按施工安全生产要求，自上而下分层进行（开挖边坡按设计要求同步到位），在开挖施工过程中，随时进行自检，若发现有不合格之处，立即进行返工处理，直至达到设计要求。二）施工排水沿基坑两侧设置排水沟及集水井，用泥浆泵将渗水和积水抽排至基坑外，以确保基础旱地施工。三）质量、安全控制措施1、按图纸要求仔细放样，开挖后的坡度符合设计要求，避免因边坡过陡而造成塌陷，为了保
13、证边坡质量，反铲要紧靠坡线开挖，以确保边坡平整度，并尽量避免欠挖及超挖的出现。2、开挖过程中，必须经常测量和校核施工开挖区域的平面位置、水平标高和边坡等是否符合设计要求；始终保持设计边坡线逐层开挖，避免开挖过程中因临时边坡过陡造成坍方，同时加强边坡稳定性观察。3、基坑开挖严禁超欠挖，如发生超挖，则按监理工程师的指示，对超挖部分进行认真处理；如遇新的地质情况与设计不符时，由监理工程师会同设计人员研究处理。4、基础开挖完成后，即清理基础面，及时对桩号、座标、高程等作出醒目的标记；5、基坑边坡顶严禁堆置重物，避免坍方。三、土（石）方填筑工程场的开区，以确保土方填筑料的可-v回i按I粉质雅50%HJ吵
14、盘工个U个白工。i.I比用壤中、粉质壤土、砂质和0%；也P用粘粒含量为30%V土料场位置按甲方指定的地方那行取土,在土料填筑开工前，项目经理部要对料场进行现场复查：核查料场位置、开采范围和开采条件，对开采厚度及储量作出估算；了解料场水文地质条件和采料时受水位影响的情况；普查料场土质和土的天然含水量；根据设计要求对料场土质做鉴别，对填筑土料的适用性做初步评估；核查土料特性，采集代表土样按规范要求做颗粒组成、粘性土的液塑限和夯实、砂性土的相对密度等试验。土料开采前，首先清除树、草根，乱石及障碍物，表层土用推土机并辅以人工清除，选择开采工作面后用lm3反铲挖掘机反向开挖，侧向装车，并配一台推土机平整
