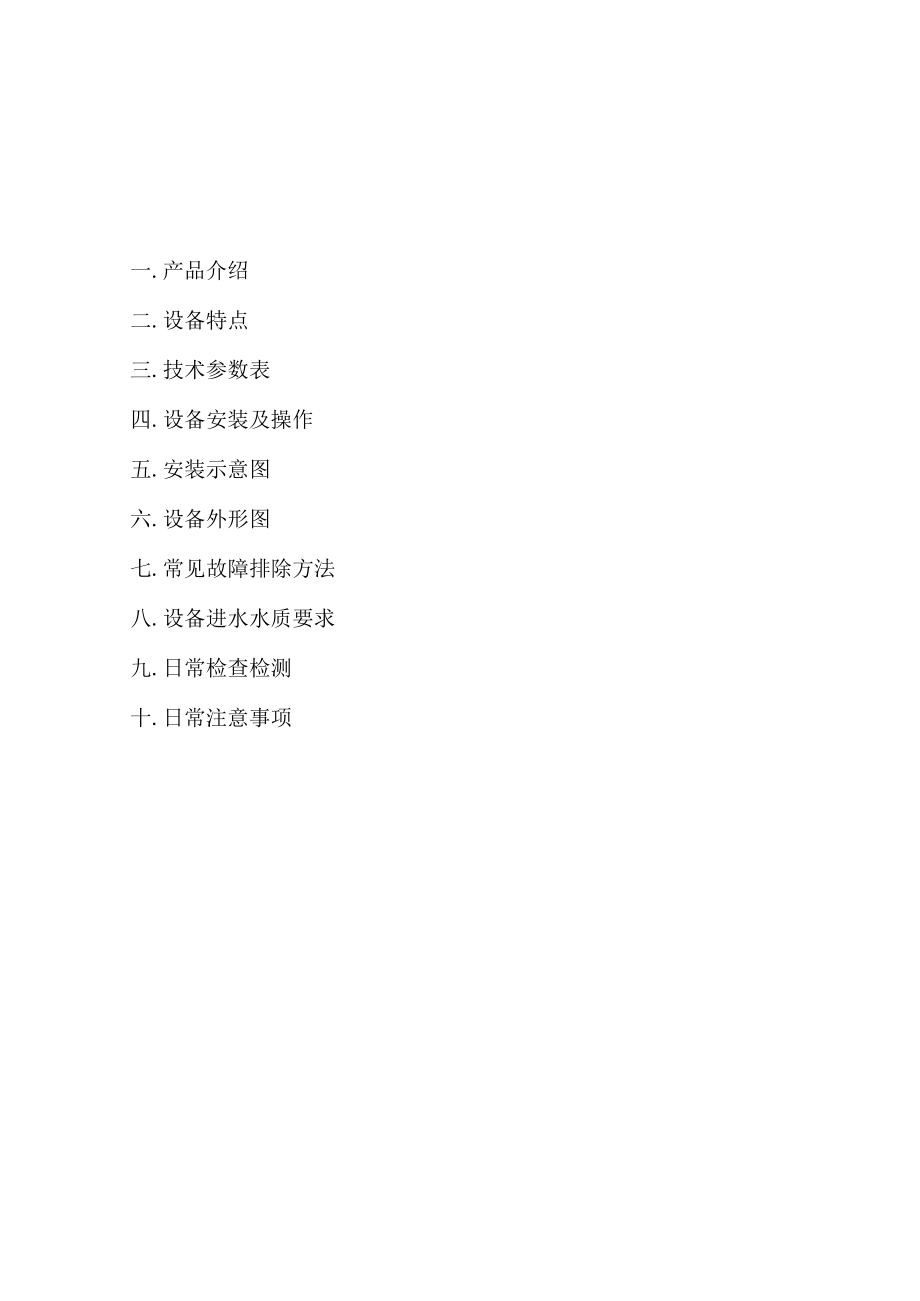

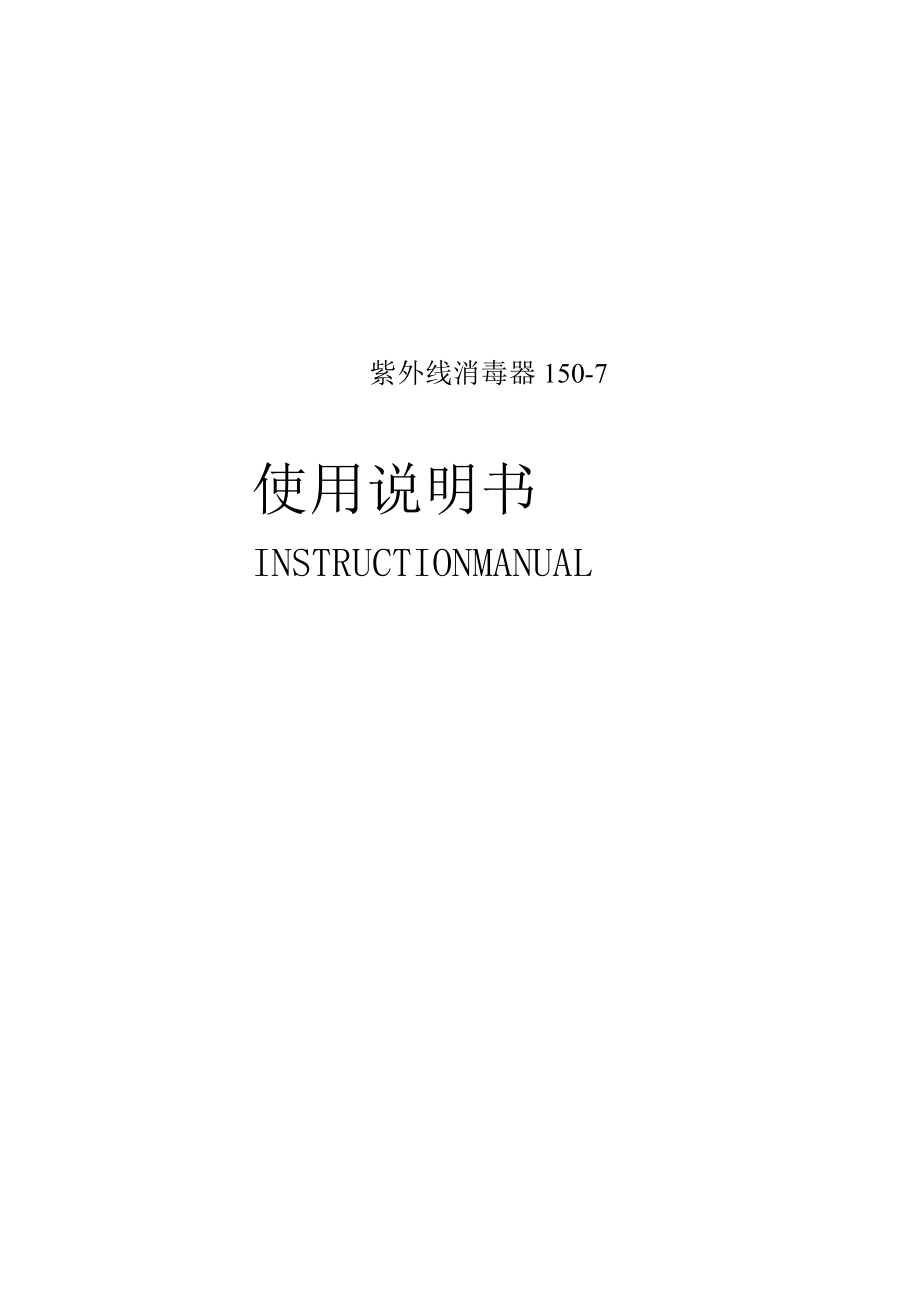

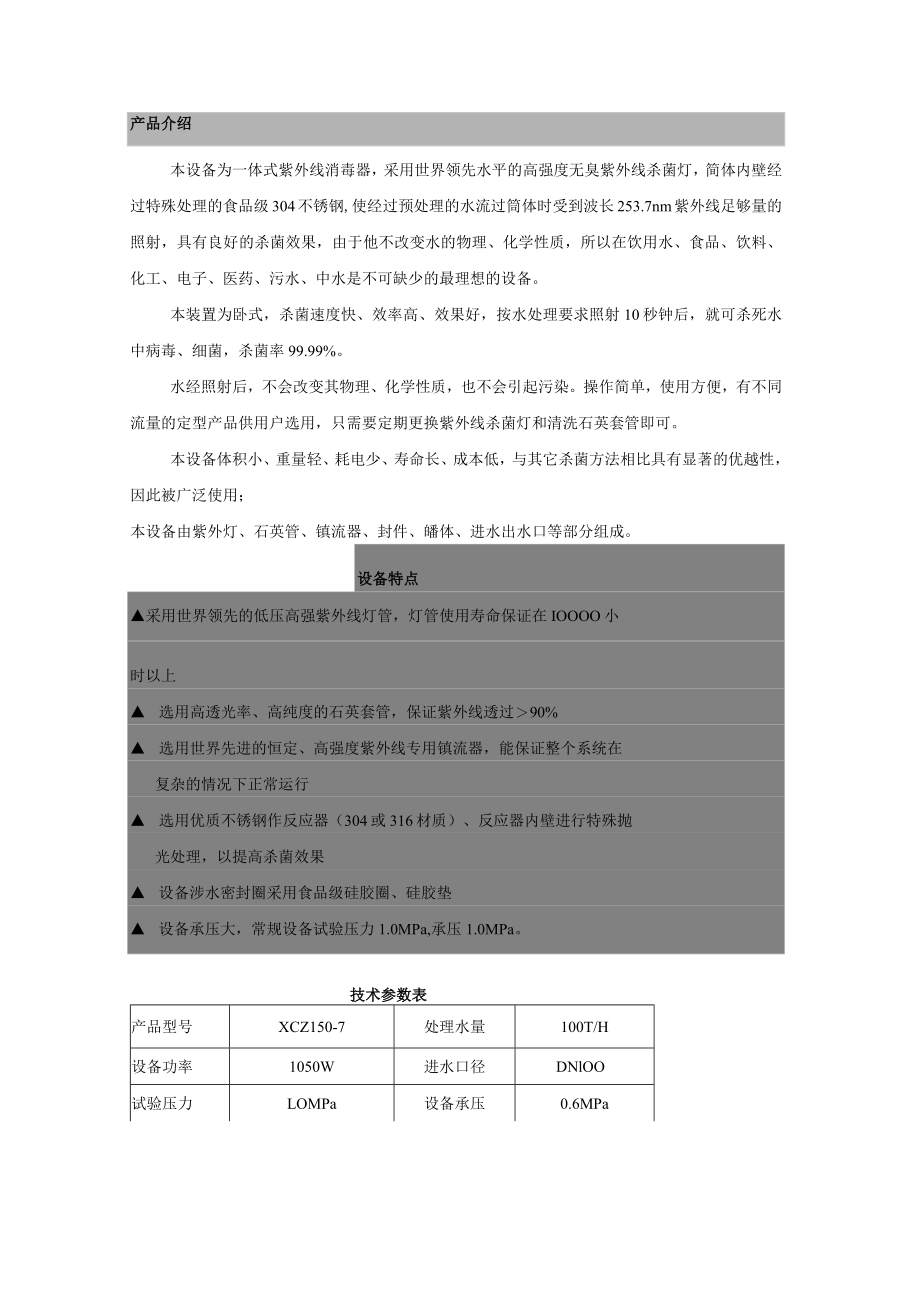

1、紫外线消毒器150-7使用说明书INSTRUCTIONMANUAL一.产品介绍二.设备特点三.技术参数表四.设备安装及操作五.安装示意图六.设备外形图七.常见故障排除方法八.设备进水水质要求九.日常检查检测十.日常注意事项产品介绍本设备为一体式紫外线消毒器，采用世界领先水平的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的食品级304不锈钢,使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在饮用水、食品、饮料、化工、电子、医药、污水、中水是不可缺少的最理想的设备。本装置为卧式，杀菌速度快、效率高、效果好，按水处理要求照射
2、10秒钟后，就可杀死水中病毒、细菌，杀菌率99.99%。水经照射后，不会改变其物理、化学性质，也不会引起污染。操作简单，使用方便，有不同流量的定型产品供用户选用，只需要定期更换紫外线杀菌灯和清洗石英套管即可。本设备体积小、重量轻、耗电少、寿命长、成本低，与其它杀菌方法相比具有显著的优越性，因此被广泛使用；本设备由紫外灯、石英管、镇流器、封件、皤体、进水出水口等部分组成。设备特点采用世界领先的低压高强紫外线灯管，灯管使用寿命保证在IOOOO小时以上 选用高透光率、高纯度的石英套管，保证紫外线透过90% 选用世界先进的恒定、高强度紫外线专用镇流器，能保证整个系统在复杂的情况下正常运行 选用优质不锈
3、钢作反应器（304或316材质）、反应器内壁进行特殊抛光处理，以提高杀菌效果 设备涉水密封圈采用食品级硅胶圈、硅胶垫 设备承压大，常规设备试验压力1.0MPa,承压1.0MPa。技术参数表产品型号XCZ150-7处理水量100T/H设备功率1050W进水口径DNlOO试验压力LOMPa设备承压0.6MPa电源要求220V50Hz外形尺寸219*1660mm注：上述参数若有设计更改恕不另行通知，请以主铭牌标注值为主设备安装及操作1、注意事项本装置需水平安装在室内，将支架固定指定的基础或工作台上，（接通进水口，出水口）杀菌装置在室内的位置，除考虑上下水方便，符合工艺流程要求外，还要注意留有安装位置
4、能抽出紫外线灯管的空间，分体式设备的电控箱安装在装置附近，环境相对湿度不大于40,无腐蚀性气体、无导电尘埃、无强烈震动和冲击。2、安装本产品为管道式，两个水口可根据管线走向任选一个作为进水口，一个作为出水口，为便于更换灯管和石英管一侧要留有l.6m的空间。产品安装后先通水试验，检查无漏水后方可打开电源，根据灯管指示灯确认所有灯管正常工作3-5分钟后，方可通水（先打开出水阀门、再打开进水阀门），这时本机器开始运行。3、维护：1、石英管的拆卸：先切断电源，取下设备两侧硅胶盖，取出灯管，卸下两端压盖，取出水封座内的“0”型胶圈，再慢慢抽出石英管。2、石英管的安装：操作人员不要直接用手接触石英管表面，
5、以免弄脏而影响透明度，将石英管对正两端水封孔位，插入石英管，两端套入“0”型胶圈（壁厚端朝里），慢慢均匀拧紧压盖，力度不宜过大，以免造成石英管破裂，后作通水试验，如有漏水可再轻轻拧紧压盖，至不漏水为止，装上灯管方可通电运行。安装示意图设备外形图（常规型）常见故障排除方法故障原因排除方法电源线或插头异常发热，有烧焦气味电缆承电能力弱更换电缆石英管两头石英管破损更换石英管漏水卡箍过松适当拧紧卡箍指示灯不亮1 .溶断丝烧断；2 .灯管插座没插牢；3 .插座内部插片脱断；4 .镇流器是否损坏；5 .发光一极管是否损坏；6、灯管损坏1 .更换溶断丝；2 .插牢插座；3 .如插片脱焊再焊牢；或更换插座45
6、.发现损坏必须更换.6、更换灯管.杀菌效果低1 .电压低2 .石英管外壁附着物3 .灯管辐射强度低于70U4、超过灯管正常使用寿命5、超过额定流量6、水中杂质、矿物质、悬浮物超标1 .调整电压；2 .清洗石英管3 .更换灯管4、更换灯管5、调整流量或加大设备功率6、加过滤装置或加大设备功率进水水质要求（饮用水）进水要求指标硬度120mgL铁含量O.3mgL硫化物O.O5mgL悬浮物1Omg/L镒含量O.5mgL镒含量镒含量色度小于15度温度5-60（污水）进水要求指标COD50mgLBOD1Omg/L悬浮物1Omg/LPH值6.0-9.0色度30浑浊度IONTU水温5-60日常检查检测设备每使
7、用4-5周后，就要对设备进行检查，注意有无下列异常情况电源线或插头异常发热，有烧焦气味。管道焊接部分，接口部分，石英管两头是否漏水。控制柜指示灯、灯管是否正常亮起。杀菌率低。其他异常或故障。有上述情况出现时要停止适用改紫外线消毒器，防止事故的发生，务必请按照常见故障排除方法排解，如果故障扔排除不了请与我公司及其代理商、中间商联系。注：外视设备两头灯管颜色蓝色、绿色、黄色均属正常现象。日常注意事项。正常运行过程中，不能直视灯管。不能通过直接拔掉电源开关来停止设备工作，以免引起触电。电源线不要打结、拉伸、加压重物、高温加热，否则会引起电源损坏。不要擅自打开配电箱，以防触电。不要用其他硬物撞击、击打设备腔体C）保持设备腔体、控制柜干燥、清洁，忌水滴滴入控制柜。设备腔体、控制柜附近不要堆放杂物以免影响设备工作C）不要在设备腔体、控制柜上放置物件。C）用户提供的电源一定要按照国家用电安全规定进行接地。如果出现异常现象时，请马上切断电源停止运转。处于异常状态连续运转会引起触电及火灾等严重事故
