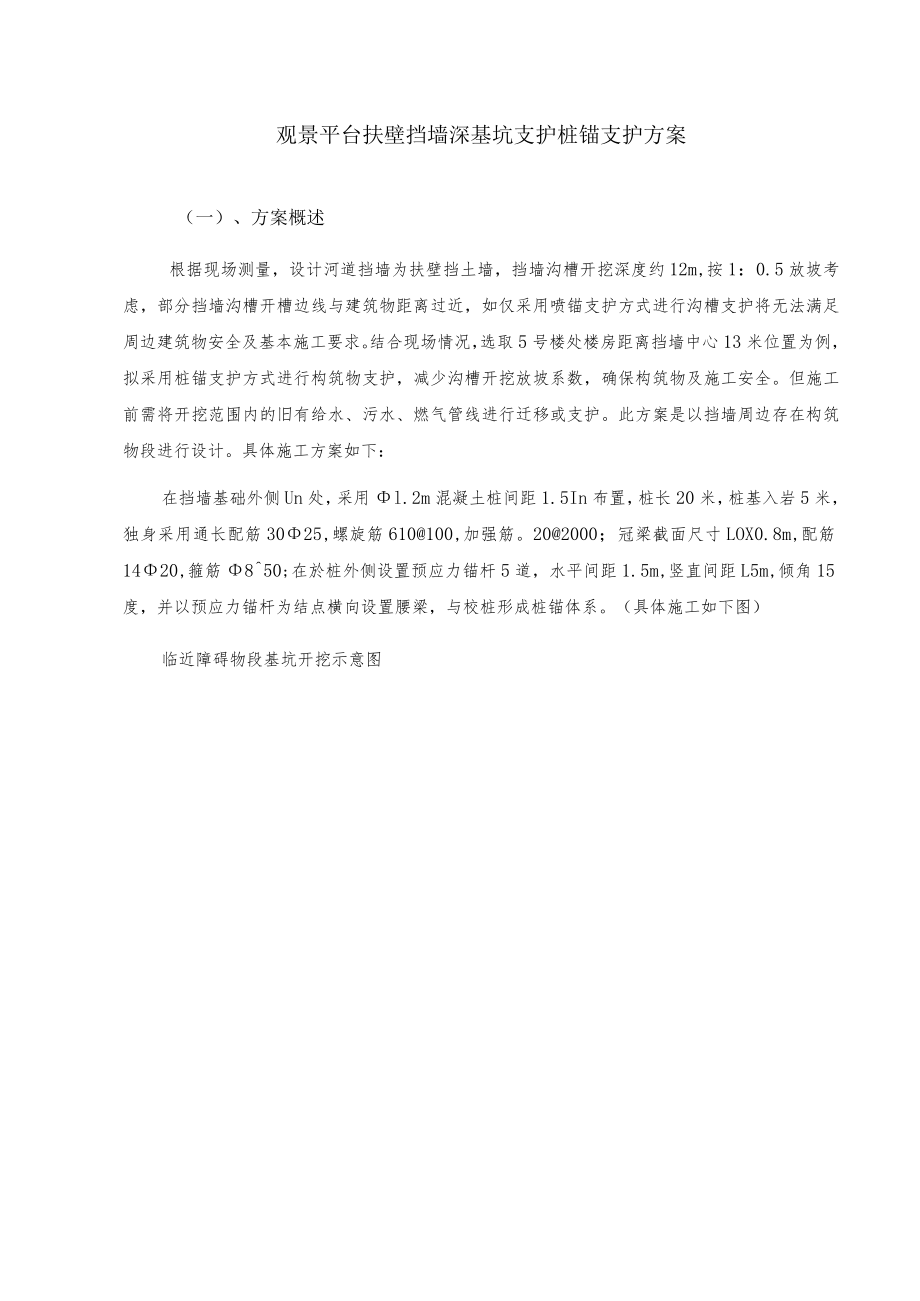

1、观景平台扶壁挡墙深基坑支护桩锚支护方案（一）、方案概述根据现场测量，设计河道挡墙为扶壁挡土墙，挡墙沟槽开挖深度约12m,按1：0.5放坡考虑，部分挡墙沟槽开槽边线与建筑物距离过近，如仅采用喷锚支护方式进行沟槽支护将无法满足周边建筑物安全及基本施工要求。结合现场情况，选取5号楼处楼房距离挡墙中心13米位置为例，拟采用桩锚支护方式进行构筑物支护，减少沟槽开挖放坡系数，确保构筑物及施工安全。但施工前需将开挖范围内的旧有给水、污水、燃气管线进行迁移或支护。此方案是以挡墙周边存在构筑物段进行设计。具体施工方案如下：在挡墙基础外侧Un处，采用l.2m混凝土桩间距1.5In布置，桩长20米，桩基入岩5米，独

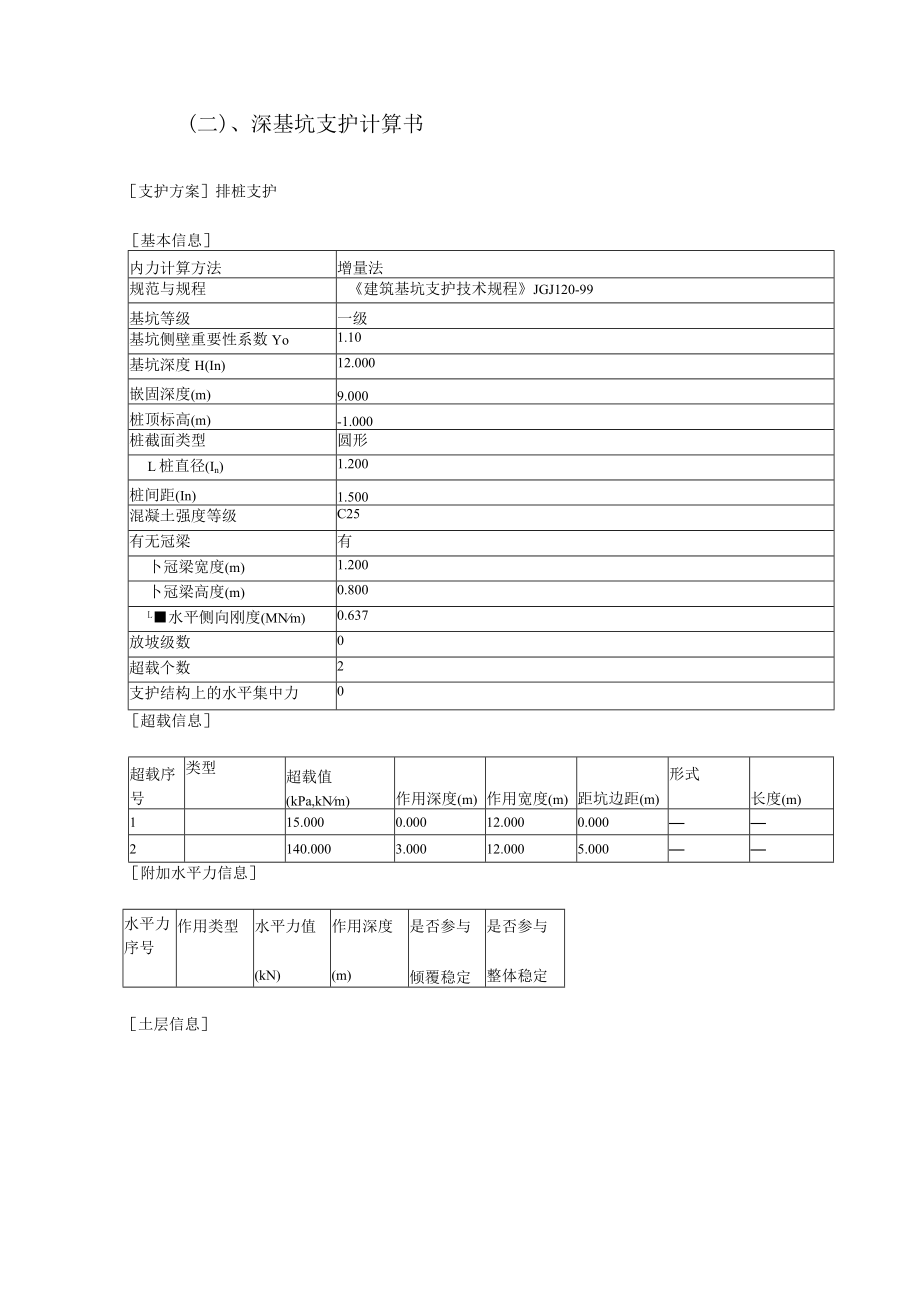

2、身采用通长配筋3025,螺旋筋610100,加强筋。202000；冠梁截面尺寸LOX0.8m,配筋1420,箍筋850;在於桩外侧设置预应力锚杆5道，水平间距1.5m,竖直间距L5m,倾角15度，并以预应力锚杆为结点横向设置腰梁，与校桩形成桩锚体系。（具体施工如下图）临近障碍物段基坑开挖示意图(二)、深基坑支护计算书支护方案排桩支护基本信息内力计算方法增量法规范与规程建筑基坑支护技术规程JGJ120-99基坑等级一级基坑侧壁重要性系数Yo1.10基坑深度H(In)12.000嵌固深度(m)9.000桩顶标高(m)-1.000桩截面类型圆形L桩直径(In)1.200桩间距(In)1.500混凝土

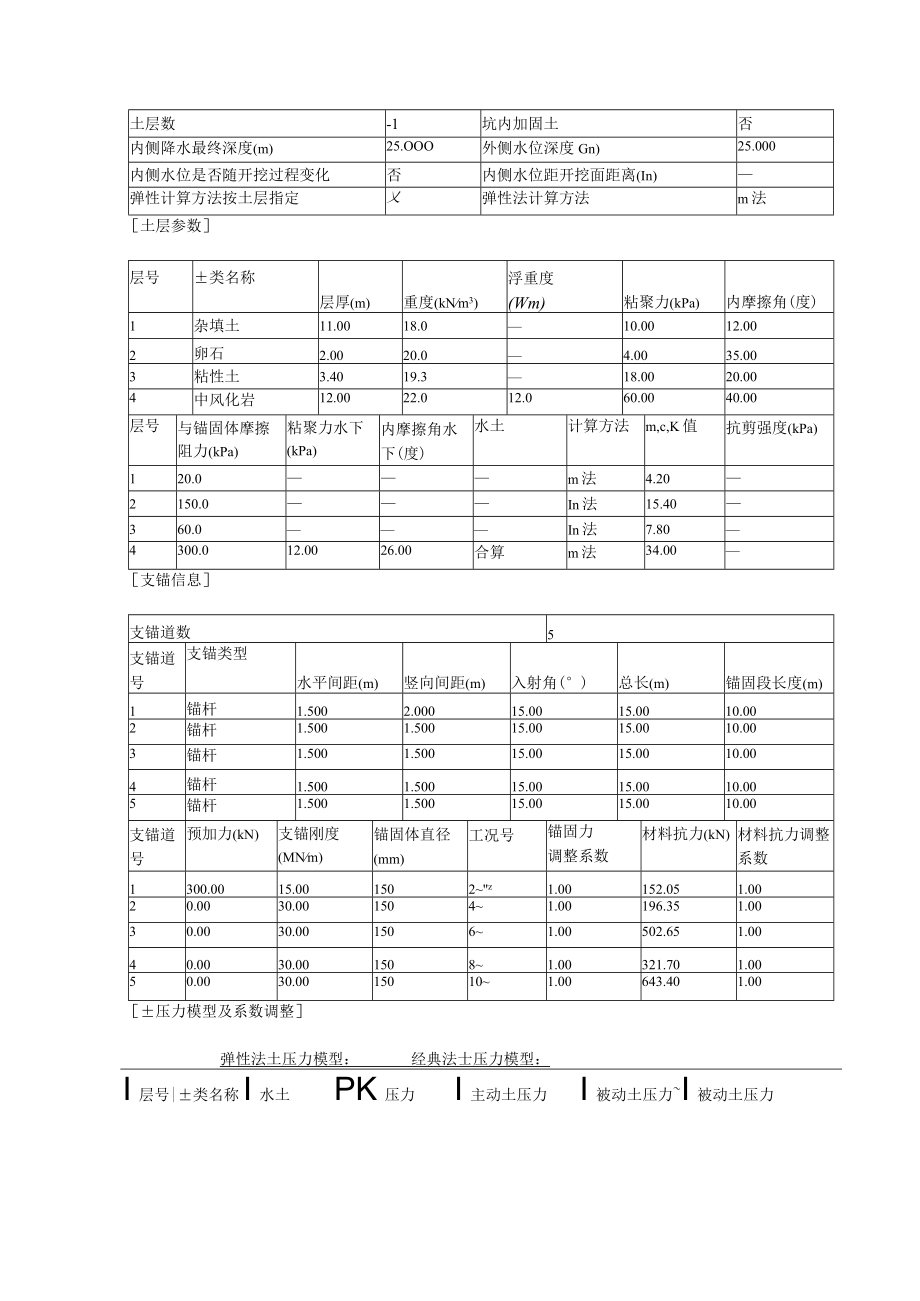

3、强度等级C25有无冠梁有卜冠梁宽度(m)1.200卜冠梁高度(m)0.800L水平侧向刚度(MNm)0.637放坡级数0超载个数2支护结构上的水平集中力0超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)115.0000.00012.0000.0002140.0003.00012.0005.000附加水平力信息水平力序号作用类型水平力值(kN)作用深度(m)是否参与倾覆稳定是否参与整体稳定土层信息土层数-1坑内加固土否内侧降水最终深度(m)25.OOO外侧水位深度Gn)25.000内侧水位是否随开挖过程变化否内侧水位距开挖面距离(In)弹性计算
4、方法按土层指定乂弹性法计算方法m法土层参数层号类名称层厚(m)重度(kNm3)浮重度(Wm)粘聚力(kPa)内摩擦角(度)1杂填土11.0018.010.0012.002卵石2.0020.04.0035.003粘性土3.4019.318.0020.004中风化岩12.0022.012.060.0040.00层号与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K值抗剪强度(kPa)120.0m法4.202150.0In法15.40360.0In法7.804300.012.0026.00合算m法34.00支锚信息支锚道数5支锚道号支锚类型水平间距(m)竖向间距(
5、m)入射角()总长(m)锚固段长度(m)1锚杆1.5002.00015.0015.0010.002锚杆1.5001.50015.0015.0010.003锚杆1.5001.50015.0015.0010.004锚杆1.5001.50015.0015.0010.005锚杆1.5001.50015.0015.0010.00支锚道号预加力(kN)支锚刚度(MNm)锚固体直径(mm)工况号锚固力调整系数材料抗力(kN)材料抗力调整系数1300.0015.001502z1.00152.051.0020.0030.0015041.00196.351.0030.0030.0015061.00502.651.
6、0040.0030.0015081.00321.701.0050.0030.00150101.00643.401.00压力模型及系数调整弹性法土压力模型：经典法士压力模型：I层号|类名称I水土PK压力I主动土压力I被动土压力I被动土压力调整系数调整系数调整系数最大值(kPa)1杂填土分算1.0001.0001.00010000.0002卵石分算1.0001.0001.00010000.0003粘性土合算1.0001.0001.00010000.0004中风化岩合算1.0001.0001.00010000.000工况信息工况号工况类型深度(m)支锚道号1开挖2.5002加撑1.锚杆3开挖4.00
7、04加撑2.锚杆5开挖5.5006加撑3.锚杆7开挖7.0008加撑4.锚杆9开挖8.50010加撑5.锚杆11开挖12.000设计结果结构计算各工况：内力位移包络图:地表沉降图：冠梁选筋结果钢筋级别选筋AslHRB3352D16As2HRB3352D16As3HRB335D162环梁选筋结果钢筋级别选筋AslHPB235ldl2As2HPB235ldl2As3HPB235dl2l截面计算截面参数桩是否均匀配筋是混凝土保护层厚度(mm)20桩的纵筋级别HRB335桩的螺旋箍筋级别HRB335桩的螺旋箍筋间距(mm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数一段
8、各分段长度(m)20.00内力取值段号内力类型弹性法计算值经典法计算值内力设计值内力实用值基坑内侧最大弯矩(kN.m)1808.87916.822114.122114.121基坑外侧最大弯矩(kN.m)1094.691519.671279.421279.42最大剪力(kN)543.17471.46746.86746.86段号选筋类型级别钢筋实配值实配计算广(mm2或Innl2/m加积)1纵筋HRB33530D251472614706箍筋HRB335D1215015081263加强箍筋HRB335D142000154锚杆计算锚杆参数锚杆钢筋级别HRB400锚索材料强度设计值(MPa)1220.0
9、00锚索采用钢绞线种类1X7锚杆材料弹性模量(X10,MPa)2.000锚索材料弹性模量(XIoJMPa)1.950注浆体弹性模量(X10MPa)3.000土与锚固体粘结强度分项系数1.300锚杆荷载分项系数1.250锚杆内力I支锚道号锚杆最大内力I锚杆最大内力I锚杆内力I锚杆内力I弹性法(kN)经典法(kN)设计值(kN)实用值(kN)1348.6469.7495.9095.902102.8997.01133.39133.393138.10227.33312.58312.584162.55157.52216.59216.595168.34333.04457.93457.93锚杆自由段长度计算
10、简图支锚道号支锚类型钢筋或钢绞线配筋自由段长度实用值(m)锚固段长度实用值Gn)实配计算面积(mm2)锚杆刚度(MNZm)1锚杆1E225.010.038032013.072锚杆1E255.010.049144516.553锚杆1E405.010.01257104438.284锚杆1E325.010.080472325.865锚杆2E325.010.01608152947.38整体稳定验算计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度：0.4Onl滑裂面数据整体稳定安全系数Ks=2.571圆弧半径(In)R=20.940圆心坐标XGn)X=-2.736圆心坐标Y(m)Y=11.567
11、抗倾覆稳定性验算抗倾覆安全系数：Mp被动土压力及支点力对桩底的抗倾覆弯矩，对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。M主动土压力对桩底的倾覆弯矩。注意：锚固力计算依据锚杆实际锚固长度计算。工况1：注意：锚固力计算依据锚杆实际锚固长度计算。序号支锚类型材料抗力(kNm)锚固力(kNm)1锚杆O.OOOO.OOO2锚杆O.OOOO.OOO3锚杆O.OOOO.OOO4锚杆O.OOOO.OOO5锚杆O.OOOO.OOOKs=8.861=1.200,满足规范要求。工况2：注意：锚固力计算依据锚杆实际锚固长度计算。序号支锚类型材料抗力(kNm)锚固力(kNm)1锚杆101.36962.8322锚杆0.0000.0003锚杆0.0000.0004锚杆0.0000.0005锚杆0.0000.000Ks=9.046=1.200,满足规范要求。工况3：注意：锚固力计算依据锚杆实际锚固长度计算。序号支锚类型材料抗力(kNm)锚固力(kNm)1锚杆101.36962.8322锚杆0.0000.0003锚杆0.0000.0004锚杆0.0000.0005锚杆0.0000.000Ks=5.495=1.200
