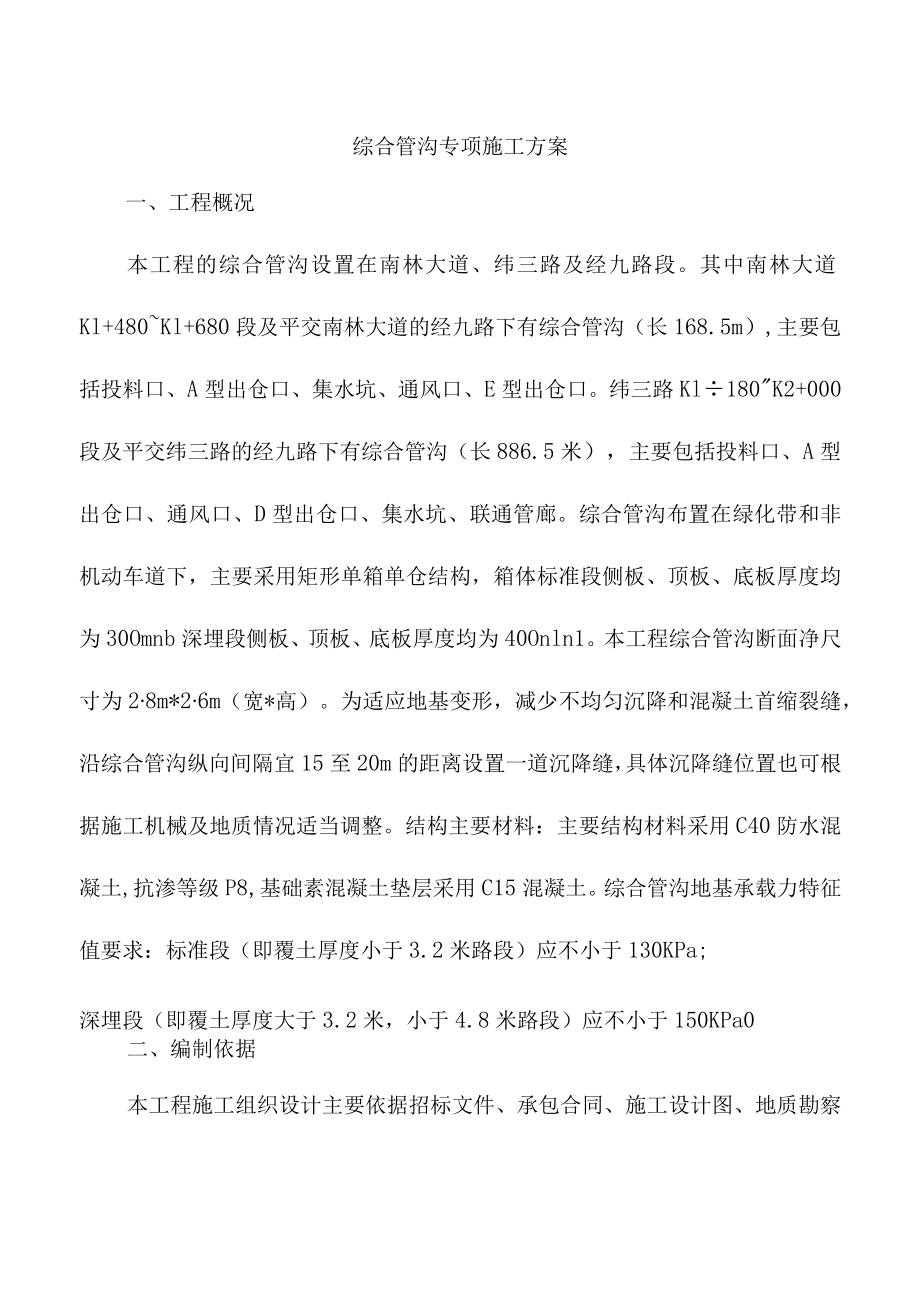

2、证措施错误!未定义书签。4、文明施工及环境保护措施错误!未定义书签。综合管沟专项施工方案一、工程概况本工程的综合管沟设置在南林大道、纬三路及经九路段。其中南林大道Kl+480Kl+680段及平交南林大道的经九路下有综合管沟（长168.5m）,主要包括投料口、A型出仓口、集水坑、通风口、E型出仓口。纬三路Kl180K2+000段及平交纬三路的经九路下有综合管沟（长886.5米），主要包括投料口、A型出仓口、通风口、D型出仓口、集水坑、联通管廊。综合管沟布置在绿化带和非机动车道下，主要采用矩形单箱单仓结构，箱体标准段侧板、顶板、底板厚度均为30Omnb深埋段侧板、顶板、底板厚度均为40Onln1。
3、本工程综合管沟断面净尺寸为28m*26m（宽*高）。为适应地基变形，减少不均匀沉降和混凝土首缩裂缝，沿综合管沟纵向间隔宜15至20m的距离设置一道沉降缝，具体沉降缝位置也可根据施工机械及地质情况适当调整。结构主要材料：主要结构材料采用C40防水混凝土,抗渗等级P8,基础素混凝土垫层采用C15混凝土。综合管沟地基承载力特征值要求：标准段（即覆土厚度小于3.2米路段）应不小于130KPa;深埋段（即覆土厚度大于3.2米，小于4.8米路段）应不小于150KPa0二、编制依据本工程施工组织设计主要依据招标文件、承包合同、施工设计图、地质勘察资料等，在充分考虑我公司现有的技术水平、施工管理水平和机械配套
4、能力的基础上，围绕着确保安全、保证质量、保证工期、降低造价的目标来编制。南平市武夷新区南林行政中心场地平整及路网工程施工图设计文件汇编工程测量规范GB50026-93建筑地基基础工程施工质量验收规范GB50202-2002建筑基坑支护技术规范JGJ120-99建筑地基处理技术规范JGJ79-2002地下防水工程质量验收规范GB50208-2002混凝土结构工程施工质量验收规范GB50204-2002混凝土质量控制标准GB50164-92钢筋焊接及验收规程JGJ18-2003普通混凝土配合比设计规程JGJ55-2000建筑机械使用安全技术规程JGJ33-2001城市道路工程验收规范公路工程技术规
5、范相关的国家行业施工技术规范及验收标准,我国相关的法律、法规等。三、施工组织及规划1、施工划分综合管沟现场施工根据管沟分布的情况，分2个施工段同时施工，具体如下：1）施工纬三路K1+440至K1+500段及纬三经九路段，K1+320至Kl440段属于挖方区，路堑开挖后再施工。计划施工时间：2012年11月1日至2012年12月30日。2）南林大道先施工南林经九路段，与路基施工同步进行，K1+480至K1+612段等路基填筑到基底标高后再施工。计划施工时间：2012年11月1日至2012年12月30日。2、开挖方式管沟基坑采用放坡明挖施工方法。3、模板支架的选用综合管沟模板采用定型钢模,异形构造
6、物采取平面钢模与局部木模组合的形式。支架体系采用48钢管脚手架。4、主材选用钢筋为甲控品牌，择优挑选质量好、供货快的品牌；混凝土采用甲控品牌商品混凝土。5、现场布置根据现场情况，结合施工的需求，在施工场地外建设钢筋加工厂和临时堆料场等场地。因为分两条路，拟建一大一小两个加工厂同时加工，加快施工进度的同时减少半成品的二次转运。6、施工管理组织机构图7、主要机械设备工程部设备名称规格型数量产出厂时间备管沟工程挖掘机PC2001台日2010钢筋切断40MM1台广2009钢筋调直GTJ4/81台福2011钢筋弯曲40MM4台福2011电焊机BX5005台福2010插入式振ZX-506台福2012柴油发
7、电150KW1台福2011备人工夯实HC702台福20108、劳动力计划职名工作内容人数备注钢筋班组钢筋加工与预制20混凝班组混凝土浇筑6模板班组模板安装、脚手架搭设、拆模等20电工负责现场用电安装及安全用电1辅助工搬运、清理杂物工作4沟槽开挖负责管沟开挖、回填土与人工整4合计55四、施工工艺1、现浇施工工艺流程图2、施工工艺与方法1）测量放样将原地面平整后开始测量放线，在项目部总工程师指导下，依据建设方提供的设计交桩，进行严密科学的测量定位控制，按照测量规程认真地进行各项测量工作。根据设计提供的综合管沟的综合坐标，利用全站仪将中轴线放出，并用石灰线标志出来。2）基坑开挖根据地质情况、施工图纸
8、、测量数据进行开挖，严禁超挖。填方路段按1：1.5的坡度自然放坡至管沟C15碎基础底标高下20CIll后，预留IOCm人工开挖至管沟设计基底标高，然后人工整平，清理基坑，换填砂碎垫层，夯实至管沟垫层底标高（即压实后的砂碎垫层厚度为30cm）o挖方路段按1:1的坡度自然放坡至管沟C15税基础底标高下20cm后，预留IOCnI人工开挖至管沟设计基底标高。然后人工整平，清理基坑,进行地基承载力检测，若检测合格，则直接换填砂碎垫层，夯实至管沟C15碎基础底标高。若不合格，则先进行软弱层清除，再按设计要求进行换填，人工整平，清理基坑后进行压实度检测，检测合格后换填砂碎垫层并夯实至管沟C15砂基础底标高。
9、当挖方路段按1；1的坡度自然放坡以后，坡高大于5m而小于IOnl时，需在两边坡高5m处的位置分别设置Im宽的平台。然后在坡高5米以上的位置继续按1:1的坡度自然放坡。坡外堆土需在边坡顶线2.5米以外。基坑开挖技术标准基坑开挖允许偏差与检验方法见下表:基坑允许偏差与检验方法序项目允许偏差检验频率检验方法范点1坑底高程+10；-20每段5用水准仪2纵横轴线50基坑2用经纬仪、纵横向3基坑尺寸不小于设4用尺量、每边各计4基坑边坡设计的5%或长4用坡度尺量3）基坑监测检测项目a、边坡顶部的水平位移和竖向位移b、土体深层水平位移测点布置a、基坑边坡顶部的水平位移和竖向位移监测点应沿基坑周边布置，基坑周边
10、中部、阳角处应布置监测点。水平位移监测点间距不宜大于20m,每边监测点数目不小于3个。监测点宜设置在基坑边坡顶上。b、深层水平位移监测孔宜布置在基坑边坡、支护结构周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设1个监测点。基坑监测措施a、基准网的建立：利用业主提供的控制网点，工程开工初期对其进行加密，以便于施工。本次试验段建立基坑支护施工变形与沉降观测网,施工期间定期进行变形沉降观测。b、基坑支护变形观测在基坑边坡顶上布置基线（每基坑边一条），每条基线上设变形观测点，同时又作为沉降观测点。4）测量放线在已开挖整平好后的基坑底内打好竹签作标高控制桩,竹签间用细线连接，以便于控
11、制好混凝土的浇筑标高。5）垫层施工垫层混凝土采用商品碎，混凝土的强度等级为C15,罐车运送至现场,采用溜槽下放，人工配合平板振动器平整、振捣。浇筑时应振捣均匀，面层无蜂窝、麻面、裂缝。垫层混凝土浇注完成后，须浇水养护，待混凝土强度达75%左右后才能下道工序施工。6）基坑开挖技术措施在基坑开挖过程中，应建立工程监测系统，做好对深基坑工程的监测和控制，及时将信息反馈给设计施工人员，实行信息化施工。同时，应经常对平面控制桩、水准点、标高、基坑平面尺寸等复测检查。为保护基坑底土体的原状结构，应根据土质情况和挖土机械的类型，在坑底以上保留IoOmm土层由人工挖除。最后一层土开挖与砂碎垫层施工后，应立即浇
12、灌混凝土垫层，避免基底土暴露时间过长。基底检查与处理a、基坑开挖完成后，必须及时会同设计、业主、地勘、监理等单位共同检查基底的地质情况,土质与承载力是否与设计相符,进行基底验槽,并办理验槽手续,及时进行垫层施工，以防止基底软化或岩层进一步风化;b、通过施工变形监测，分析判断基底围护结构是否基本稳定；c、基坑底如出现超挖30Omm以内时，可用原状土回填压实，密实度不得低于原基底土，或者用砂石料回填压实。基底处理基底检查处理后,应及时进行封底垫层施工,为保证封底混凝土质量,一般宜采用排水封底垫层施工方法:a、当坑内有水，应在坑内做排水沟、集水井抽干水;b、如坑底渗水较大，且有一定的动水压力时，应采
13、取抽排水在减压的情况下铺基坑垫层和浇筑封底混凝土；c、当底板混凝土强度达到达70%以上后，方可停止抽水，采用特殊措施封闭集水井；d、基坑封底后，不应立即停止排水，应等整个结构施工完毕后方可停止排水。排水施工工艺a、地表排水为防止地表雨水冲刷基坑，造成坍方，在基坑开挖前基坑四周地面设排水明沟，同时设置集水井，让地表水集中排放。b、基坑排水第一段基坑开挖完毕后整个开挖区的地下水位会大幅度下降。在坑底纵向设两条排水沟，在坑底前方左、右设二个积水井抽水。纵向排水沟沟底坡度为0.3%,施工时及时抽水，以免浸泡基底。基坑排水应注意从基坑抽上的水先抽到沉淀池，经过三级沉淀，水中泥砂含量达到要求后再排入就近排
