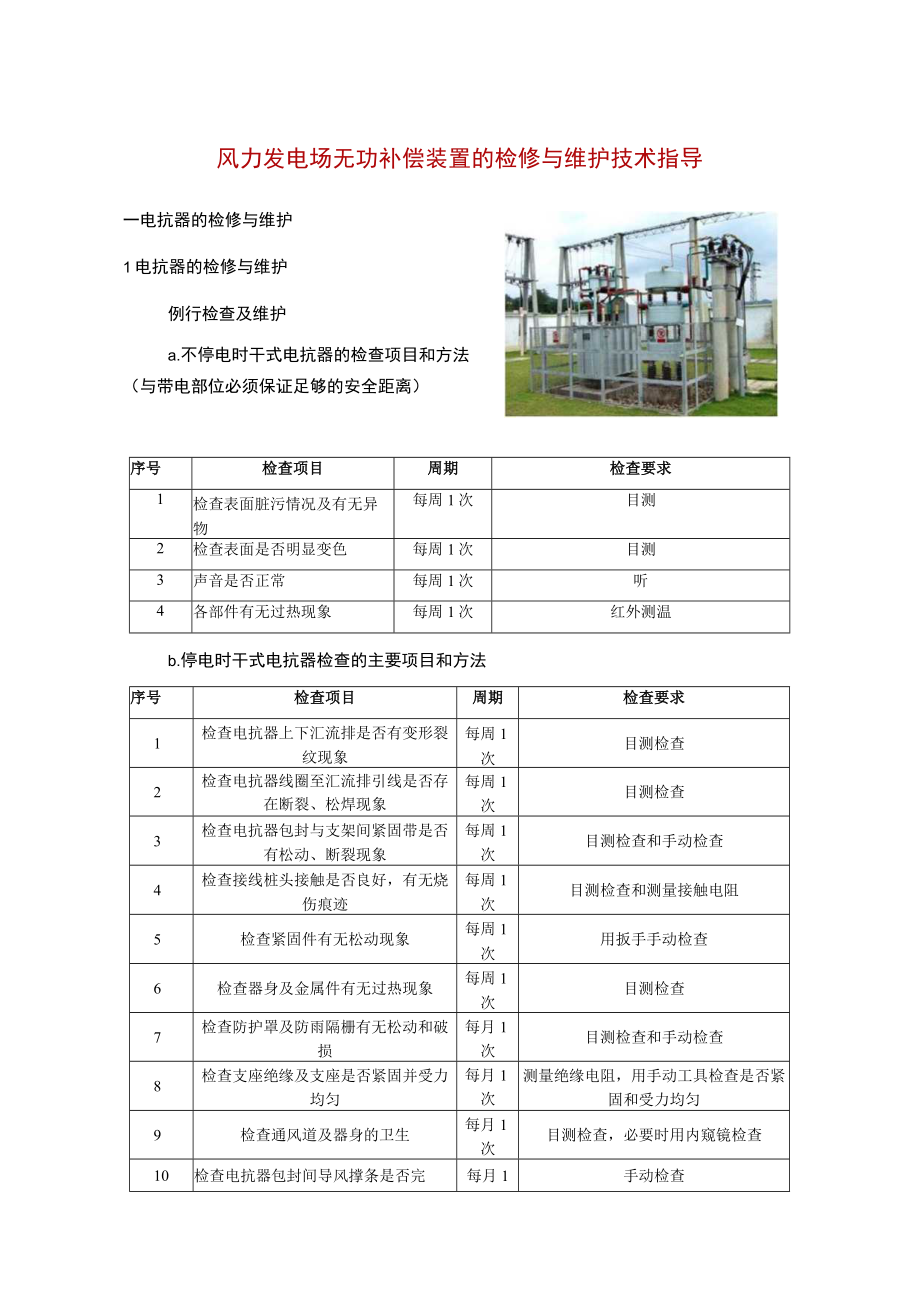

1、风力发电场无功补偿装置的检修与维护技术指导一电抗器的检修与维护1电抗器的检修与维护例行检查及维护a.不停电时干式电抗器的检查项目和方法(与带电部位必须保证足够的安全距离)序号检查项目周期检查要求1检查表面脏污情况及有无异物每周1次目测2检查表面是否明显变色每周1次目测3声音是否正常每周1次听4各部件有无过热现象每周1次红外测温b.停电时干式电抗器检查的主要项目和方法序号检查项目周期检查要求1检查电抗器上下汇流排是否有变形裂纹现象每周1次目测检查2检查电抗器线圈至汇流排引线是否存在断裂、松焊现象每周1次目测检查3检查电抗器包封与支架间紧固带是否有松动、断裂现象每周1次目测检查和手动检查4检查接线

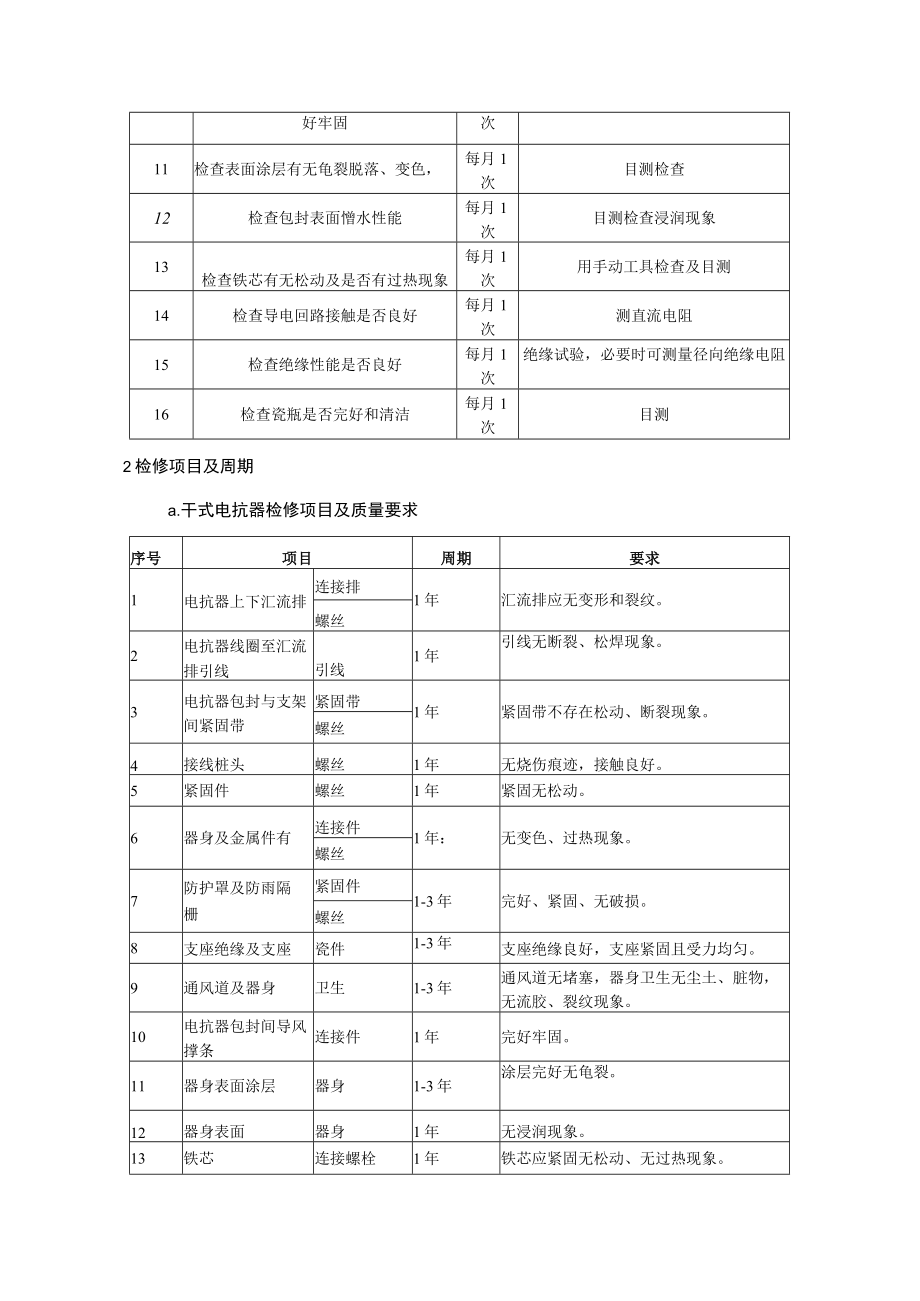

2、桩头接触是否良好,有无烧伤痕迹每周1次目测检查和测量接触电阻5检查紧固件有无松动现象每周1次用扳手手动检查6检查器身及金属件有无过热现象每周1次目测检查7检查防护罩及防雨隔栅有无松动和破损每月1次目测检查和手动检查8检查支座绝缘及支座是否紧固并受力均匀每月1次测量绝缘电阻,用手动工具检查是否紧固和受力均匀9检查通风道及器身的卫生每月1次目测检查,必要时用内窥镜检查10检查电抗器包封间导风撑条是否完每月1手动检查好牢固次11检查表面涂层有无龟裂脱落、变色,每月1次目测检查12检查包封表面憎水性能每月1次目测检查浸润现象13检查铁芯有无松动及是否有过热现象每月1次用手动工具检查及目测14检查导电回
3、路接触是否良好每月1次测直流电阻15检查绝缘性能是否良好每月1次绝缘试验,必要时可测量径向绝缘电阻16检查瓷瓶是否完好和清洁每月1次目测2检修项目及周期a.干式电抗器检修项目及质量要求序号项目周期要求1电抗器上下汇流排连接排1年汇流排应无变形和裂纹。螺丝2电抗器线圈至汇流排引线引线1年引线无断裂、松焊现象。3电抗器包封与支架间紧固带紧固带1年紧固带不存在松动、断裂现象。螺丝4接线桩头螺丝1年无烧伤痕迹,接触良好。5紧固件螺丝1年紧固无松动。6器身及金属件有连接件1年:无变色、过热现象。螺丝7防护罩及防雨隔栅紧固件1-3年完好、紧固、无破损。螺丝8支座绝缘及支座瓷件1-3年支座绝缘良好,支座紧固

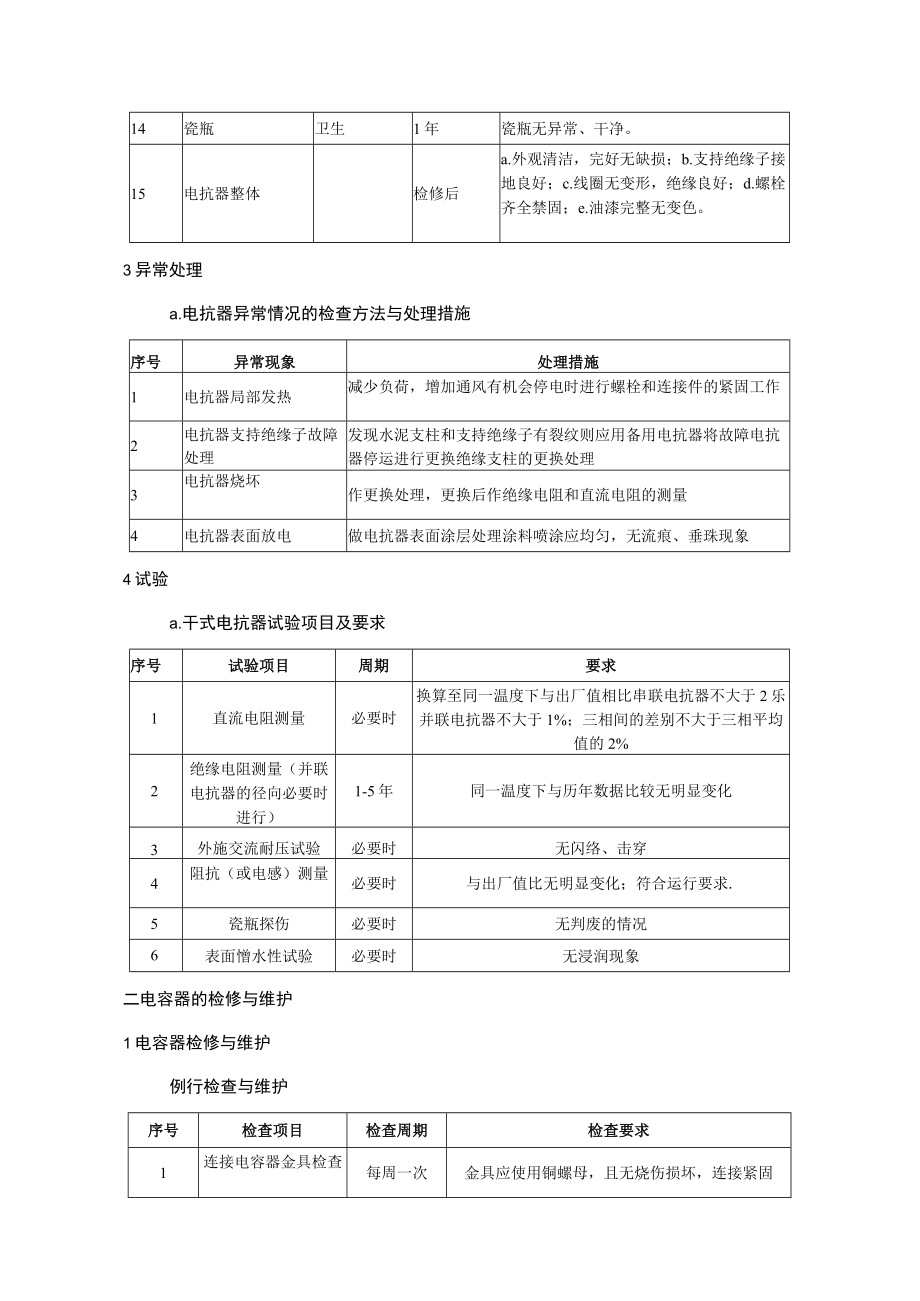

4、且受力均匀。9通风道及器身卫生1-3年通风道无堵塞,器身卫生无尘土、脏物,无流胶、裂纹现象。10电抗器包封间导风撑条连接件1年完好牢固。11器身表面涂层器身1-3年涂层完好无龟裂。12器身表面器身1年无浸润现象。13铁芯连接螺栓1年铁芯应紧固无松动、无过热现象。14瓷瓶卫生1年瓷瓶无异常、干净。15电抗器整体检修后a.外观清洁,完好无缺损;b.支持绝缘子接地良好;c.线圈无变形,绝缘良好;d.螺栓齐全禁固;e.油漆完整无变色。3异常处理a.电抗器异常情况的检查方法与处理措施序号异常现象处理措施1电抗器局部发热减少负荷,增加通风有机会停电时进行螺栓和连接件的紧固工作2电抗器支持绝缘子故障处理发现
5、水泥支柱和支持绝缘子有裂纹则应用备用电抗器将故障电抗器停运进行更换绝缘支柱的更换处理3电抗器烧坏作更换处理,更换后作绝缘电阻和直流电阻的测量4电抗器表面放电做电抗器表面涂层处理涂料喷涂应均匀,无流痕、垂珠现象4试验a.干式电抗器试验项目及要求序号试验项目周期要求1直流电阻测量必要时换算至同一温度下与出厂值相比串联电抗器不大于2乐并联电抗器不大于1%;三相间的差别不大于三相平均值的2%2绝缘电阻测量(并联电抗器的径向必要时进行)1-5年同一温度下与历年数据比较无明显变化3外施交流耐压试验必要时无闪络、击穿4阻抗(或电感)测量必要时与出厂值比无明显变化;符合运行要求.5瓷瓶探伤必要时无判废的情况6
6、表面憎水性试验必要时无浸润现象二电容器的检修与维护1电容器检修与维护例行检查与维护序号检查项目检查周期检查要求1连接电容器金具检查每周一次金具应使用铜螺母,且无烧伤损坏,连接紧固2固定金具检查使用铝制金具,无裂纹,尺寸合适3电容器本体的检修套管应完好,本体无膨胀、渗漏油。4外观检查引出线端连接用的螺母、垫圈应齐全。外壳无显著变形5瓷件检查瓷件应完好无破损6导电杆检查每周一次无弯曲变形7电容器接地检查接地应可靠,接地螺丝应紧固。8电容器编号检查编号应向外9电容器铭牌检查铭牌应完整10联接母线检查每周一次母线应平整无弯曲2检修项目及周期电容器检修项目及质量要求序号项目周期要求1电容器清洁1年1 .
7、清洁无灰尘,固定牢固;2 .套管无裂纹,破损或掉釉现象;3 .引出线连接牢固;4 .套管芯棒无弯曲、滑扣;5 .外壳无裂纹,无渗油;6 .外壳上设有温度计插筒时,筒内应清洁,并注入绝缘油。紧固件瓷瓶外壳2支持绝缘子清洁1年L清洁无灰尘,固定牢固;2.无裂纹、破损或放电痕迹。紧固螺栓3构架紧固带螺栓1年1 .固定牢固;2 .防腐良好。防腐漆4接地线清洁1年完整良好。5与母线连接引线螺丝1年紧固无松动。连接螺栓齐全、牢固,接头接触良好6放电回路操作机构1年检查放电电阻回路完整(用500兆欧表);2.操作灵活。7熔断器熔丝熔断后1 .换熔丝前,应先检测电容量,超过其额定值10%时,电容器不宜继续运行
8、;2 .熔丝额定电流一般不超过电容器额定电流的130%;3 .检查熔断器清洁无灰尘,接触良好,无锈蚀现象。8自动补偿控制器服务器1年支座绝缘良好,支座紧固且受力均匀。1 .外观应清洁,盘面、键盘、显示器和指小灯完好;2 .接线良好,插件和固定螺栓无松动和锈蚀现象;3.控制回路的元器件和插件板应清洁无损伤无焊脱、过热现象9放电线圈检修1年瓷套无破损,油位应正常,无渗漏现象,二次接线应紧固。10操作回路机构1年1、手分手和回路2、开关防跳回路3、开关压力试验11传动保护装置1年1、模拟故障查看保护动作行为、断路器动作是否正确2、模拟故障查看就地信号是否正确3、模拟故障查后台机、远方监控系统显示情况
9、、光子牌显示是否正确12装置校验保护装置1年按照装置校验检修工艺标准对所用装置进行校验13核对定值打印定值单与最新保护定值通知单进行核对正确14电容整体检修后a.外观完整无缺;b,箱体无渗漏油;C.支持绝缘子、瓷套管等清洁;d.连接螺栓完好,外壳构架接地良好;e熔断器完好,接触紧密;f防腐良好,相色正常3异常处理电容器异常情况的检查方法与处理措施序号异常现象处理措施1电容器瓷瓶表面闪络对电容器组进行定期清扫,对瓷瓶损伤的进行更换2电容器外壳膨胀更换电容器3电容器渗漏油对电容器箱体渗漏处进行补焊,应带油补焊。短时点焊,可直接在箱壁上进行;若补焊面积较大或时间较长,应同时实施真空补焊工艺。4电容器熔丝熔断作电容器电容值合格后更换熔丝电容器有异响查找故障电容器作更换处理4试验电容器试验项目及要求序号试验项目周期要求1测量两极对外壳及两极间绝缘电阻1年或必要时绝缘电阻按厂家说明规定2测量电容值必要时电容值的偏差不超过铭牌值的10%3冲击合闸试验必要时在电网额定电压下进行三次合闸试验,当开关合闸时,熔断器不应熔断,电容器组各相电流差值不应超过5%4两极对外壳的交流耐压试验2年或必要时1、试验电压按出厂电压的85%2、试验持续时间为IOS
