1、由发电、配电、输电、变电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。火力本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。在发电厂短路电流计算的基础上，进行配电装置的选型方案的设计。回路。在火力发电厂电气部分设计中，一次回路的设计是主体，它是保证供电可靠性、经济性和电能质量的关键，并直接影响着电气部分的投资。本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。在发电厂短路电流计算的基础上，进行配电装置的选型方案

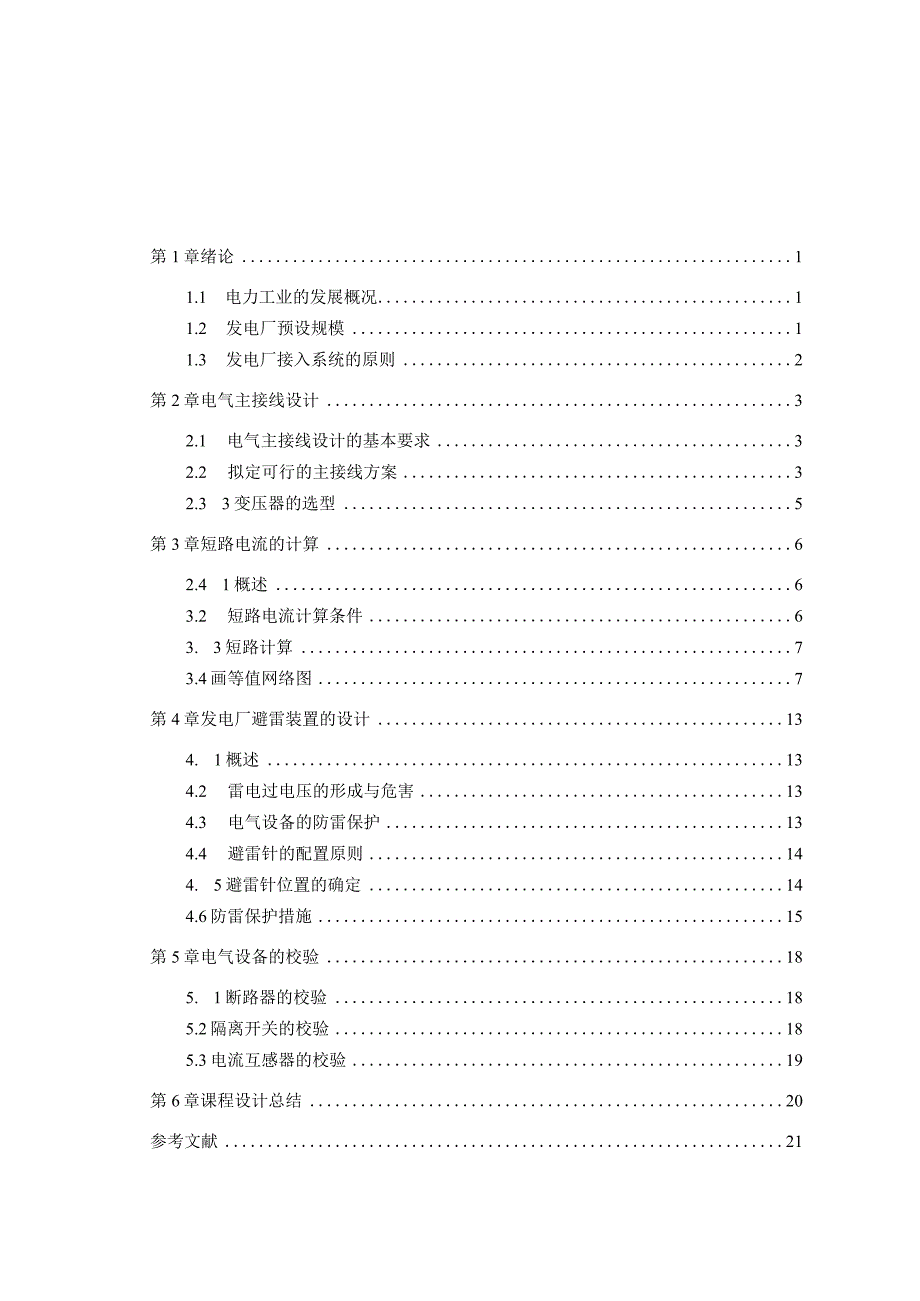

2、的设计。关键词：发电厂；电气主接线；电气设备第1章绪论11.1 电力工业的发展概况11.2 发电厂预设规模11.3 发电厂接入系统的原则2第2章电气主接线设计32.1 电气主接线设计的基本要求32.2 拟定可行的主接线方案32.3 3变压器的选型5第3章短路电流的计算62.4 1概述63.2 短路电流计算条件63. 3短路计算73.4画等值网络图7第4章发电厂避雷装置的设计134. 1概述134.2 雷电过电压的形成与危害134.3 电气设备的防雷保护134.4 避雷针的配置原则144. 5避雷针位置的确定144.6防雷保护措施15第5章电气设备的校验185. 1断路器的校验185.2隔离开关

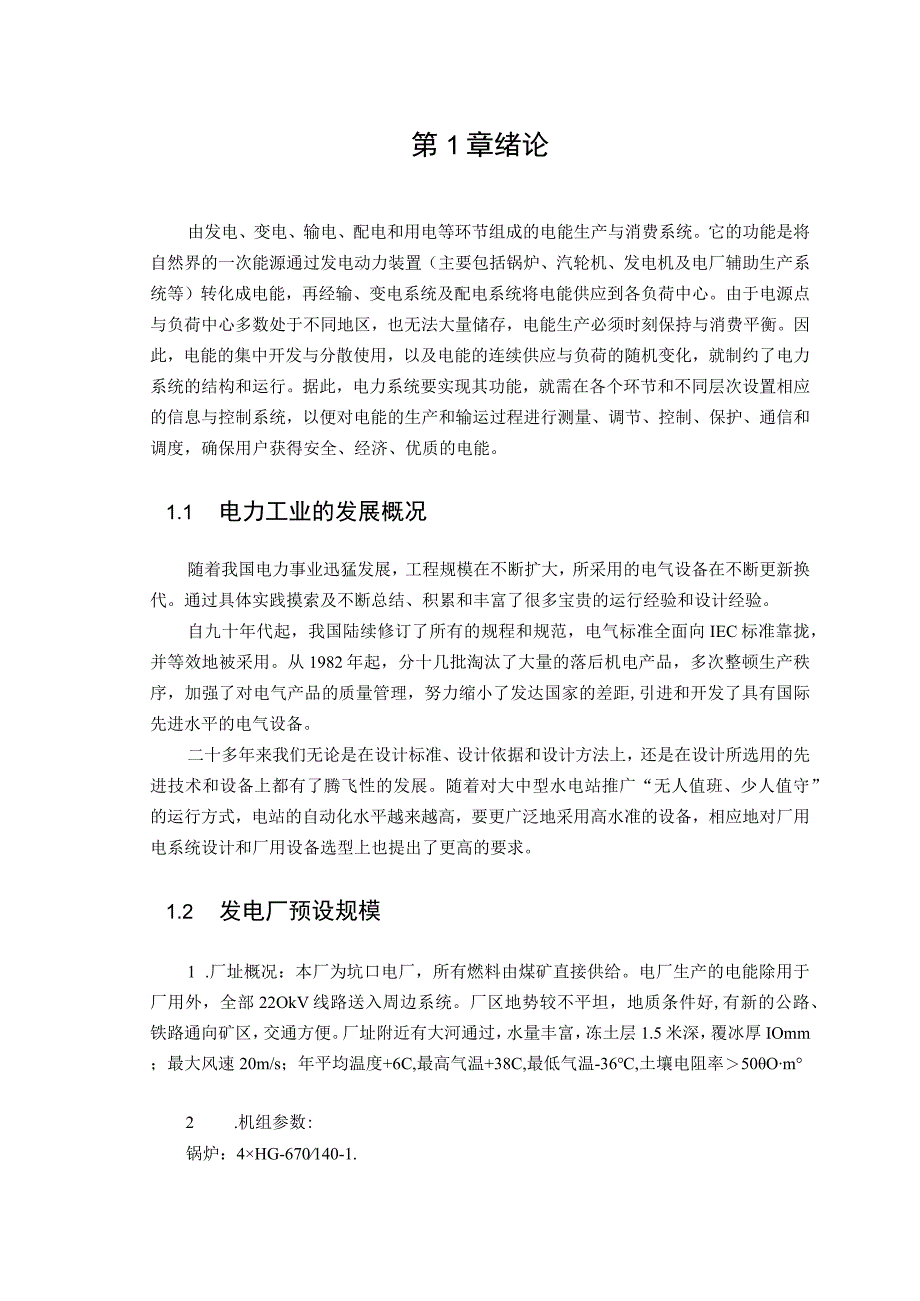

3、的校验185.3电流互感器的校验19第6章课程设计总结20参考文献21第1章绪论由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。由于电源点与负荷中心多数处于不同地区，也无法大量储存，电能生产必须时刻保持与消费平衡。因此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。据此，电力系统要实现其功能，就需在各个环节和不同层次设置相应的信息与控制系统，以便对电能的生产和输运过程进行测量、调
4、节、控制、保护、通信和调度，确保用户获得安全、经济、优质的电能。1.1 电力工业的发展概况随着我国电力事业迅猛发展，工程规模在不断扩大，所采用的电气设备在不断更新换代。通过具体实践摸索及不断总结、积累和丰富了很多宝贵的运行经验和设计经验。自九十年代起，我国陆续修订了所有的规程和规范，电气标准全面向IEC标准靠拢，并等效地被采用。从1982年起，分十几批淘汰了大量的落后机电产品，多次整顿生产秩序，加强了对电气产品的质量管理，努力缩小了发达国家的差距,引进和开发了具有国际先进水平的电气设备。二十多年来我们无论是在设计标准、设计依据和设计方法上，还是在设计所选用的先进技术和设备上都有了腾飞性的发展。
5、随着对大中型水电站推广“无人值班、少人值守”的运行方式，电站的自动化水平越来越高，要更广泛地采用高水准的设备，相应地对厂用电系统设计和厂用设备选型上也提出了更高的要求。1.2 发电厂预设规模1 .厂址概况：本厂为坑口电厂，所有燃料由煤矿直接供给。电厂生产的电能除用于厂用外，全部22OkV线路送入周边系统。厂区地势较不平坦，地质条件好,有新的公路、铁路通向矿区，交通方便。厂址附近有大河通过，水量丰富，冻土层1.5米深，覆冰厚IOmm；最大风速20m/s；年平均温度+6C,最高气温+38C,最低气温-36,土壤电阻率50Om2 .机组参数:锅炉：4HG-670140-1.汽机：2N200-130/535/535发电机：4QFQS-200-23 .火力发电厂的接线图，如图7ETgu卜THeqt/TWftT0色mtl-46图3.1等值网络图3.将各元件电抗换算为同一基准的标么电抗取基准容量SB=IOOMVA,电压基准值为各段的平均额定电压，UP1.=242kV,UD产15.75kV,d3=6.3kVoP-(1)4X200MW火力发电厂发电机的电抗标幺值为X12=X14=X16=X18=(区2)X(%=(此丝)X()=0.0722,2,4,6,8IOOSN
