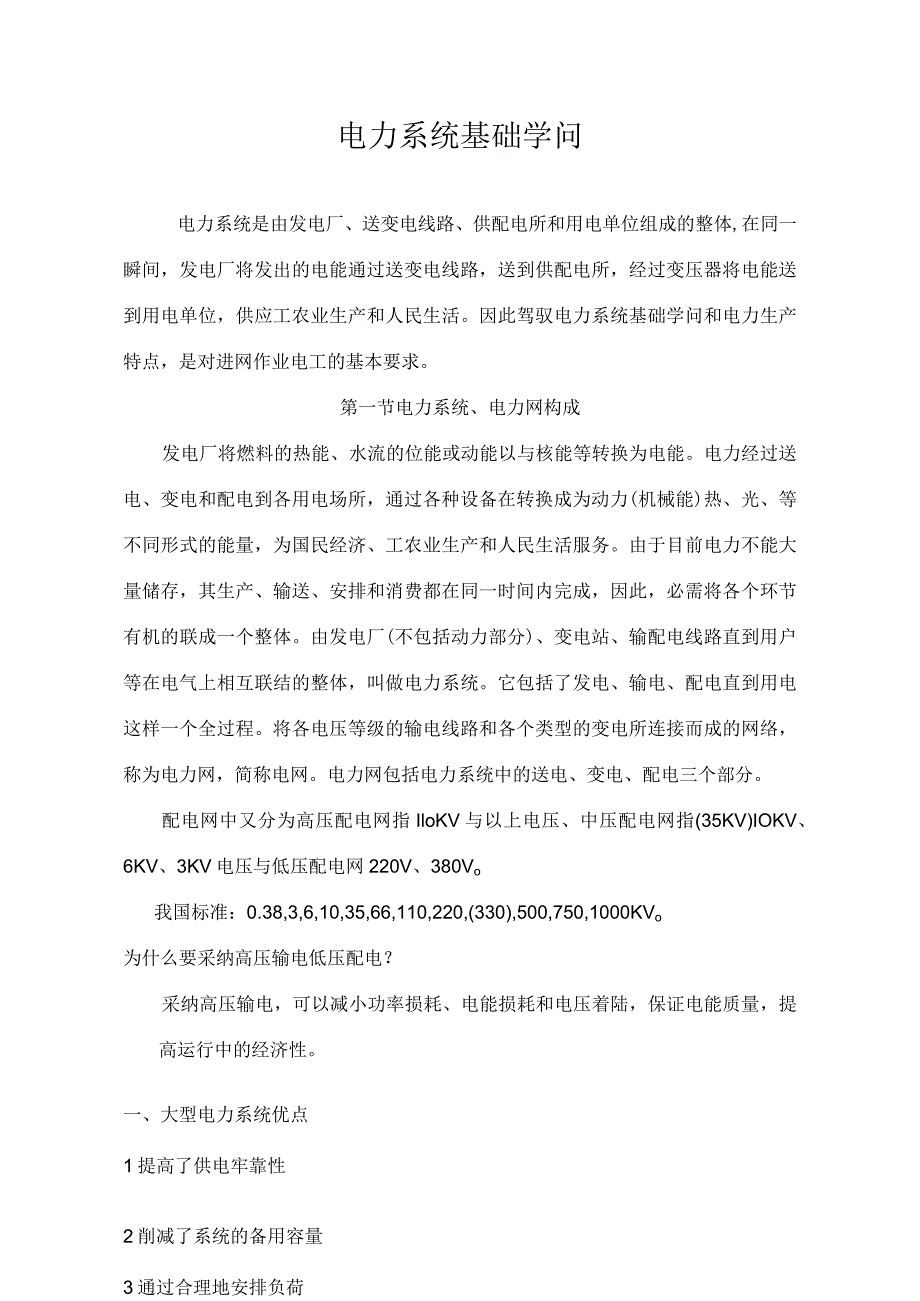

1、电力系统基础学问电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体,在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供应工农业生产和人民生活。因此驾驭电力系统基础学问和电力生产特点，是对进网作业电工的基本要求。第一节电力系统、电力网构成发电厂将燃料的热能、水流的位能或动能以与核能等转换为电能。电力经过送电、变电和配电到各用电场所，通过各种设备在转换成为动力(机械能)热、光、等不同形式的能量，为国民经济、工农业生产和人民生活服务。由于目前电力不能大量储存，其生产、输送、安排和消费都在同一时间内完成，因此，必需将各个环节有机的联成一个整体。由发电
2、厂(不包括动力部分)、变电站、输配电线路直到用户等在电气上相互联结的整体，叫做电力系统。它包括了发电、输电、配电直到用电这样一个全过程。将各电压等级的输电线路和各个类型的变电所连接而成的网络，称为电力网，简称电网。电力网包括电力系统中的送电、变电、配电三个部分。配电网中又分为高压配电网指IloKV与以上电压、中压配电网指(35KV)IOKV、6KV、3KV电压与低压配电网220V、380Vo我国标准：0.38,3,6,10,35,66,110,220,(330),500,750,1000KVo为什么要采纳高压输电低压配电？采纳高压输电，可以减小功率损耗、电能损耗和电压着陆，保证电能质量，提高运

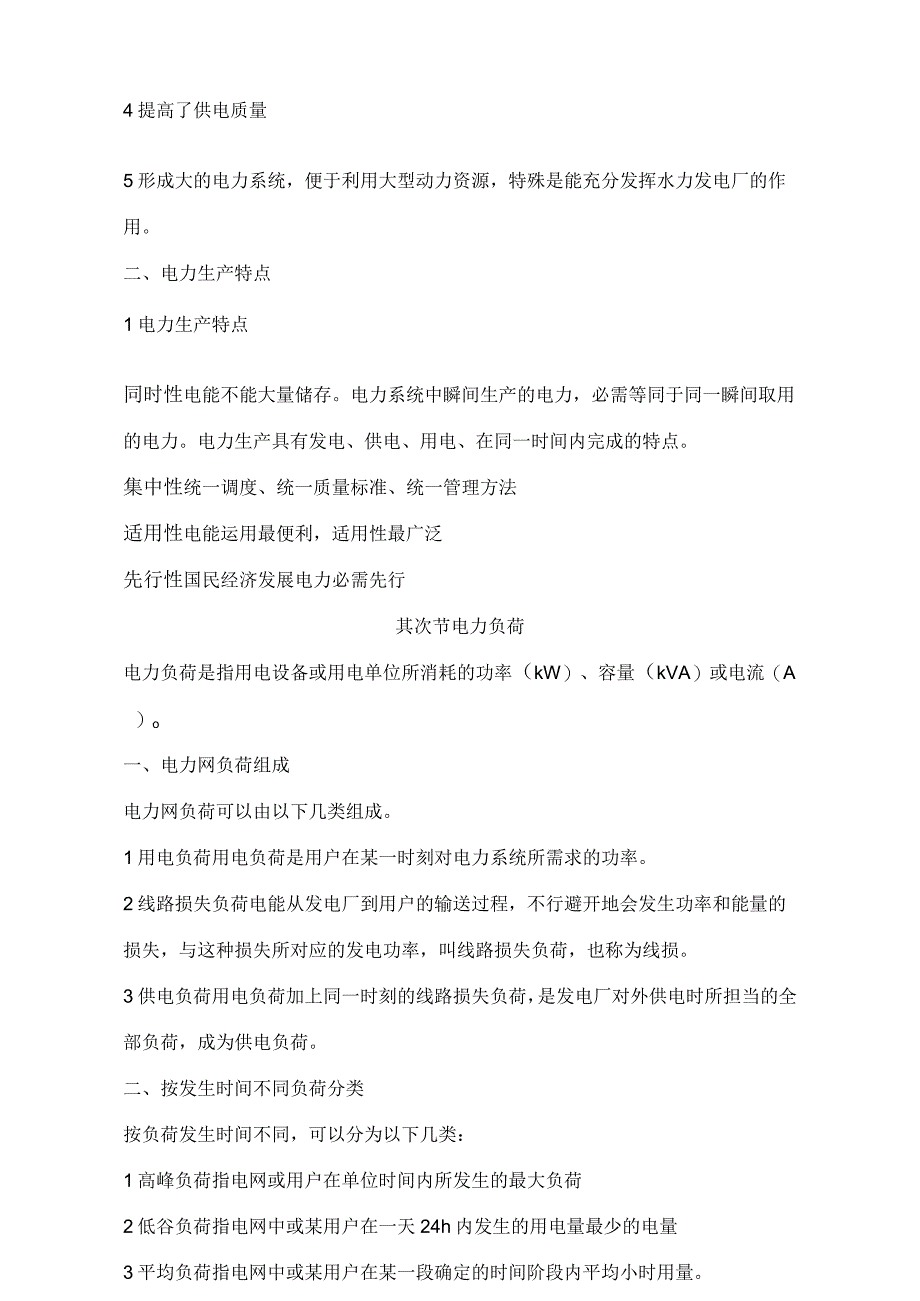

3、行中的经济性。一、大型电力系统优点1提高了供电牢靠性2削减了系统的备用容量3通过合理地安排负荷4提高了供电质量5形成大的电力系统，便于利用大型动力资源，特殊是能充分发挥水力发电厂的作用。二、电力生产特点1电力生产特点同时性电能不能大量储存。电力系统中瞬间生产的电力，必需等同于同一瞬间取用的电力。电力生产具有发电、供电、用电、在同一时间内完成的特点。集中性统一调度、统一质量标准、统一管理方法适用性电能运用最便利，适用性最广泛先行性国民经济发展电力必需先行其次节电力负荷电力负荷是指用电设备或用电单位所消耗的功率（kW）、容量（kVA）或电流（A）o一、电力网负荷组成电力网负荷可以由以下几类组成。1

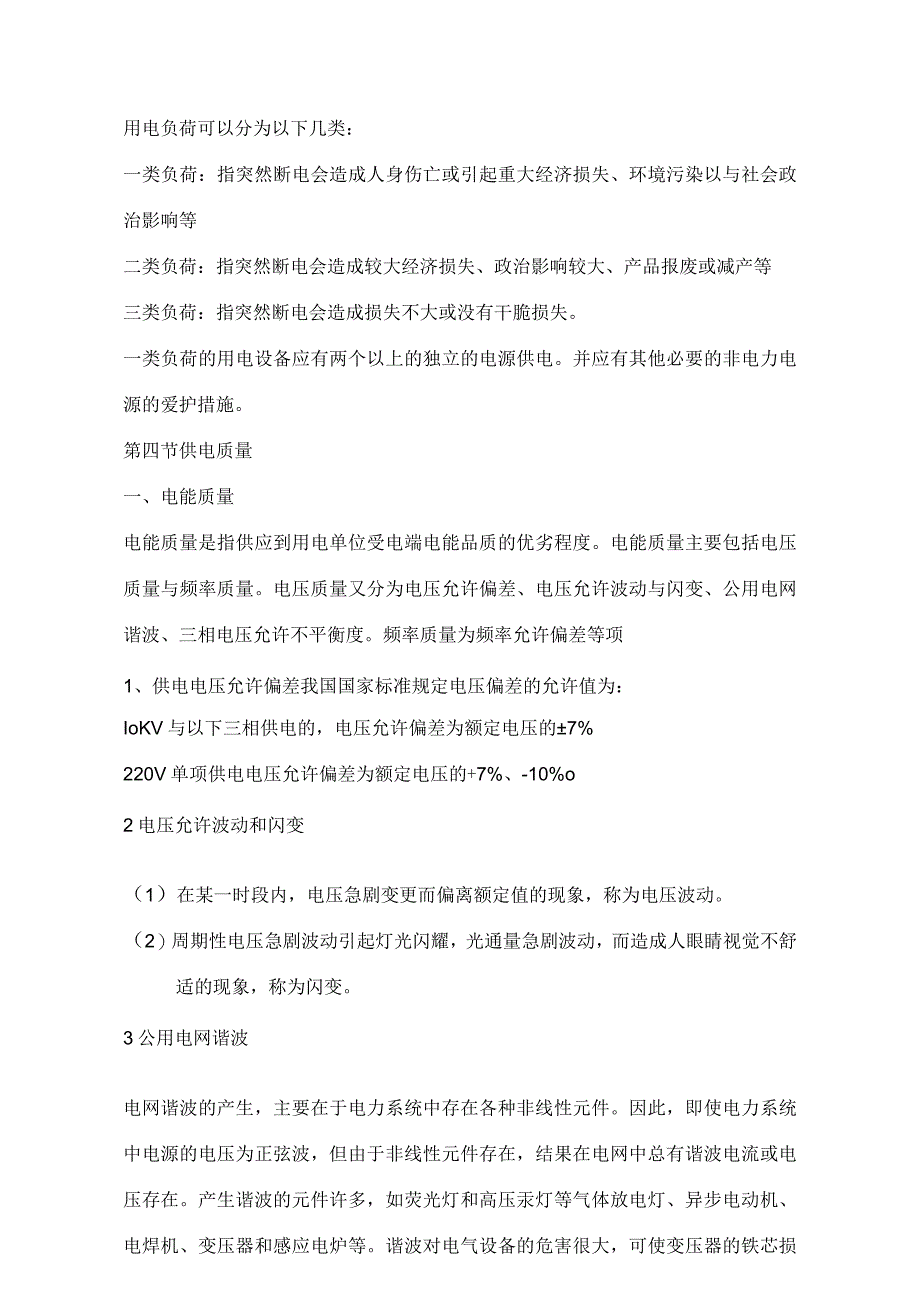

4、用电负荷用电负荷是用户在某一时刻对电力系统所需求的功率。2线路损失负荷电能从发电厂到用户的输送过程，不行避开地会发生功率和能量的损失，与这种损失所对应的发电功率，叫线路损失负荷，也称为线损。3供电负荷用电负荷加上同一时刻的线路损失负荷，是发电厂对外供电时所担当的全部负荷，成为供电负荷。二、按发生时间不同负荷分类按负荷发生时间不同，可以分为以下几类：1高峰负荷指电网或用户在单位时间内所发生的最大负荷2低谷负荷指电网中或某用户在一天24h内发生的用电量最少的电量3平均负荷指电网中或某用户在某一段确定的时间阶段内平均小时用量。用电负荷可以分为以下几类：一类负荷：指突然断电会造成人身伤亡或引起重大经济
5、损失、环境污染以与社会政治影响等二类负荷：指突然断电会造成较大经济损失、政治影响较大、产品报废或减产等三类负荷：指突然断电会造成损失不大或没有干脆损失。一类负荷的用电设备应有两个以上的独立的电源供电。并应有其他必要的非电力电源的爱护措施。第四节供电质量一、电能质量电能质量是指供应到用电单位受电端电能品质的优劣程度。电能质量主要包括电压质量与频率质量。电压质量又分为电压允许偏差、电压允许波动与闪变、公用电网谐波、三相电压允许不平衡度。频率质量为频率允许偏差等项1、供电电压允许偏差我国国家标准规定电压偏差的允许值为：IoKV与以下三相供电的，电压允许偏差为额定电压的7%220V单项供电电压允许偏差
6、为额定电压的+7%、-10%o2电压允许波动和闪变（1）在某一时段内，电压急剧变更而偏离额定值的现象，称为电压波动。（2）周期性电压急剧波动引起灯光闪耀，光通量急剧波动，而造成人眼睛视觉不舒适的现象，称为闪变。3公用电网谐波电网谐波的产生，主要在于电力系统中存在各种非线性元件。因此，即使电力系统中电源的电压为正弦波，但由于非线性元件存在，结果在电网中总有谐波电流或电压存在。产生谐波的元件许多，如荧光灯和高压汞灯等气体放电灯、异步电动机、电焊机、变压器和感应电炉等。谐波对电气设备的危害很大，可使变压器的铁芯损耗明显增加，从而使变压器出现过热不仅增加能耗，而且使其绝缘介质老化加速，缩短运用寿命。谐
7、波还能使变压器噪音增大。谐波电流通过沟通电动机，不仅会使电动机的铁芯损耗明显增加，绝缘介质老化加速，缩短寿命，而且会使电动机转子发生振动现象，严峻影响机械加工的产品质量。二、供电牢靠性供电牢靠性是指供电企业某一统计期内对用户停电的时间和次数,可以干脆反映供电企业持续向用电单位的供电实力。国家规定供电牢靠率不低于99.96%o第五节电力系统接地配电变压器或低压发电机中性点通过接地装置与大地相连，称为工作接地。工作接地分为干脆接地与非干脆接地。工作接地的接地电阻一般不应超过4欧姆。1、接地爱护系统的形式文字代号T一干脆接地I全部带电部分与地绝缘，或一点经阻抗接地其次个字母表示装置的外露可接近导体的
8、对地关系：T外露可接近导体对地干脆作电气连接，此接地点与电力系统的接地点无干脆关连；N一外露可接近导体通过爱护线与电力系统的接地点干脆作电气连接。假如后面还有字母时，这些字母表示中性线与爱护线的组合：S一中性线和爱护线时分开的；C中性线和爱护线是合一的。2、电力系统中性点接地方式（1）中性点干脆接地指电力系统中至少有一个中性点干脆或经小阻抗与接地装置相连接。（2）中性点非干脆接地指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接。发生接地故障时接地相对地电压下降，而非故障的另两项对地电压上升，最高可达J3倍。一般状况下的接地方式应用状况为：220KV、IlOKV一干脆接地方
9、式；35KV经消弧线圈接地（我厂采纳的方式）IOKV一经消弧线圈接地方式或经小电阻接地方式220V/380V干脆接地方式。二、低压系统接地形式1. NT系统接线电力系统有一点干脆接地，电器装置的外露可接近导体通过爱护线与该接地点相连接。TN系统可分为：TN-S系统:整个系统的中性线N与爱护线PE时分开的。TN-C：整个系统的中性线N与爱护线PE是合一的，TN-C-S系统中有一部分线路的中性线N与爱护线PE是合一的。1-4TNS系统1-5TN-C系统1-6TN-C-S系统1-7TT系统1-8IT系统2. TT系统电力系统中有一点干脆接地，电器设备的外露可接近导体通过爱护接地线接至与电力系统接地点
10、无关的接地极3.IT系统电力系统与大地间不干脆连接，电气装置的外露可接近导体，通过爱护接地与接地极连接。高压电气基础学问第一节变电所变电所是联结电力系统的中间环节，用以汇合电源、升降电压和安排电力,通常由凹凸压配电装置、主变压器、主限制器和相应的设施以与协助生产建筑物等组成。依据在系统中的位置、性质、作用与限制方式等，可分为升压变电所、降压变电所、枢纽变电所、地区变电所终端变电所，有人值班变电所和无人值班变电所。一、变电所主接线变电所主接线是电气部分的主体，尤其把发电机、变压器、断路器等各种电气设备通过母线、导线有机地联结起来，并配置避雷器、互感器等爱护、测量电器，构成变电所汇合和安排电能的一
11、个系统。1、电气主接线的基本要求1）保证必要的供电牢靠性和电能质量2）具有肯定的敏捷性和便利性3）具有经济性4）具有发展和扩建的可能性。2、主接线的型式高压进线一负荷开关一高压熔断器一变压器一低压用电负荷。二、变电所一次电气设备1主变压器在降压变电所内变压器是将高电压变更为低电压的电器设备。以IOKV变电所为例，主变压器将IOKV的电压变为380220V,供应380220V的负荷。2高压断路器高压断路器是作为爱护变压器和高压线路的爱护电器，它具有开断正常负荷和过载、短路故障的爱护实力。3隔离开关隔离开关是隔离电源用的电器。4电压互感器是将系统的高电压转变为低电压，供爱护和计量用。5电流互感器是将高压系统中的电流或低压系统中的大电流转变为标准的小电流。供爱护计量用6熔断器当电路发生短路或过负荷时，熔断器能自动切断故障电路，从而使电器设备得到爱护7负荷开关用来不频繁地接通和分断小容量的配电线路和负荷，起到隔离电源作用。
