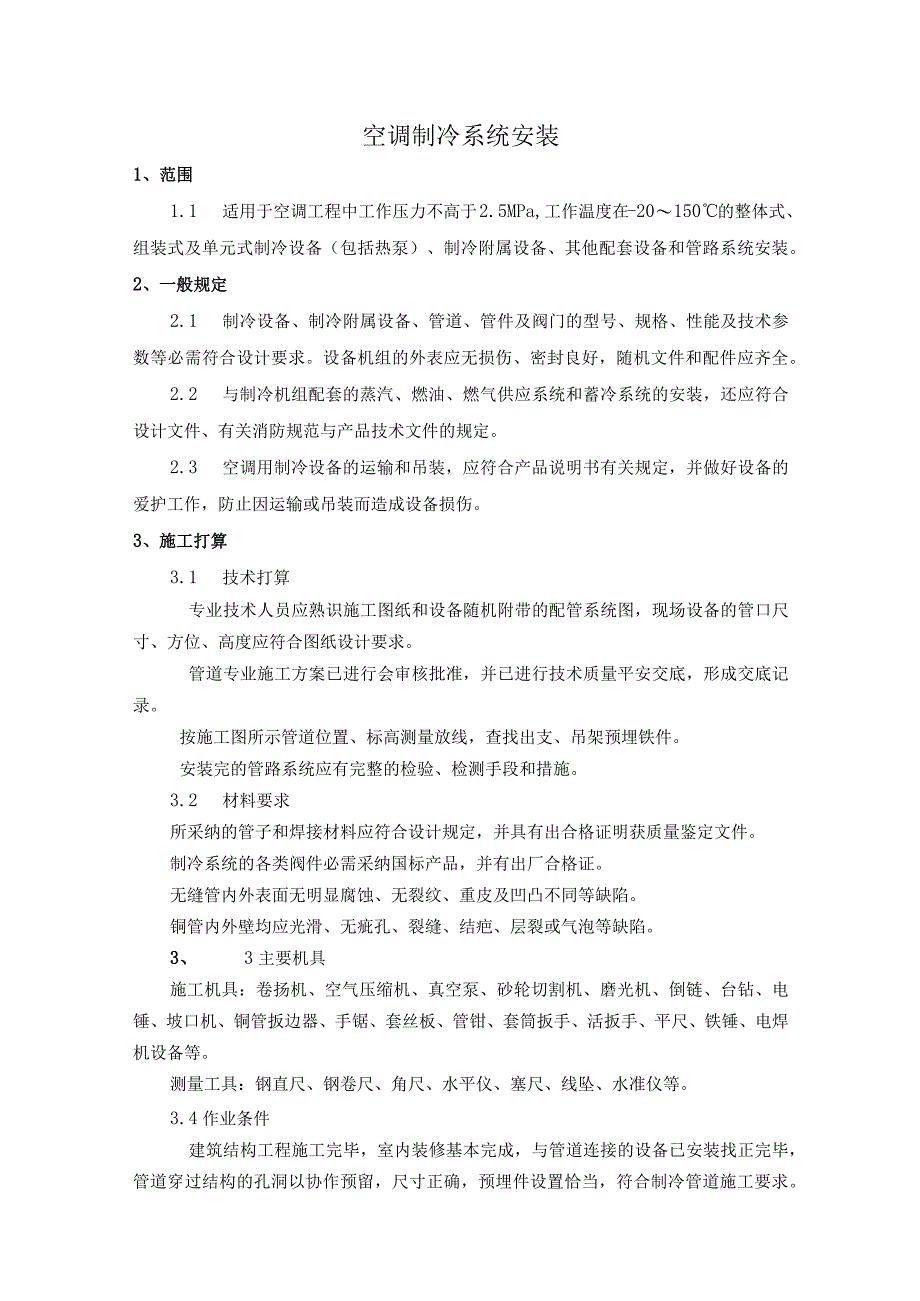

1、空调制冷系统安装1、范围1.1 适用于空调工程中工作压力不高于2.5MPa,工作温度在-20150的整体式、组装式及单元式制冷设备（包括热泵）、制冷附属设备、其他配套设备和管路系统安装。2、一般规定2.1 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必需符合设计要求。设备机组的外表应无损伤、密封良好，随机文件和配件应齐全。2.2 与制冷机组配套的蒸汽、燃油、燃气供应系统和蓄冷系统的安装，还应符合设计文件、有关消防规范与产品技术文件的规定。2.3 空调用制冷设备的运输和吊装，应符合产品说明书有关规定，并做好设备的爱护工作，防止因运输或吊装而造成设备损伤。3、施工打算3.

2、1 技术打算专业技术人员应熟识施工图纸和设备随机附带的配管系统图，现场设备的管口尺寸、方位、高度应符合图纸设计要求。管道专业施工方案已进行会审核批准，并已进行技术质量平安交底，形成交底记录。按施工图所示管道位置、标高测量放线，查找出支、吊架预埋铁件。安装完的管路系统应有完整的检验、检测手段和措施。3.2 材料要求所采纳的管子和焊接材料应符合设计规定，并具有出合格证明获质量鉴定文件。制冷系统的各类阀件必需采纳国标产品，并有出厂合格证。无缝管内外表面无明显腐蚀、无裂纹、重皮及凹凸不同等缺陷。铜管内外壁均应光滑、无疵孔、裂缝、结疤、层裂或气泡等缺陷。3、 3主要机具施工机具：卷扬机、空气压缩机、真空

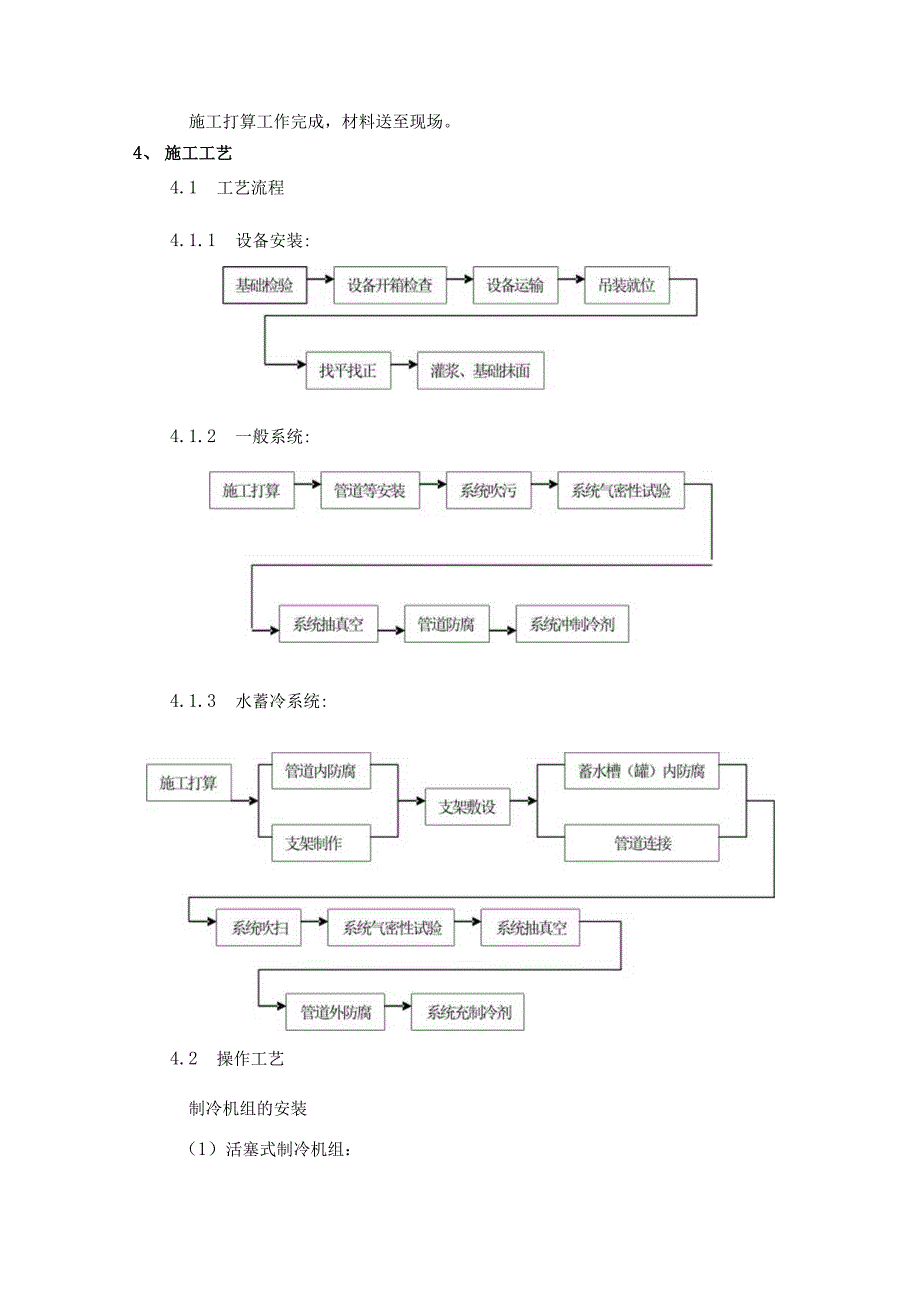

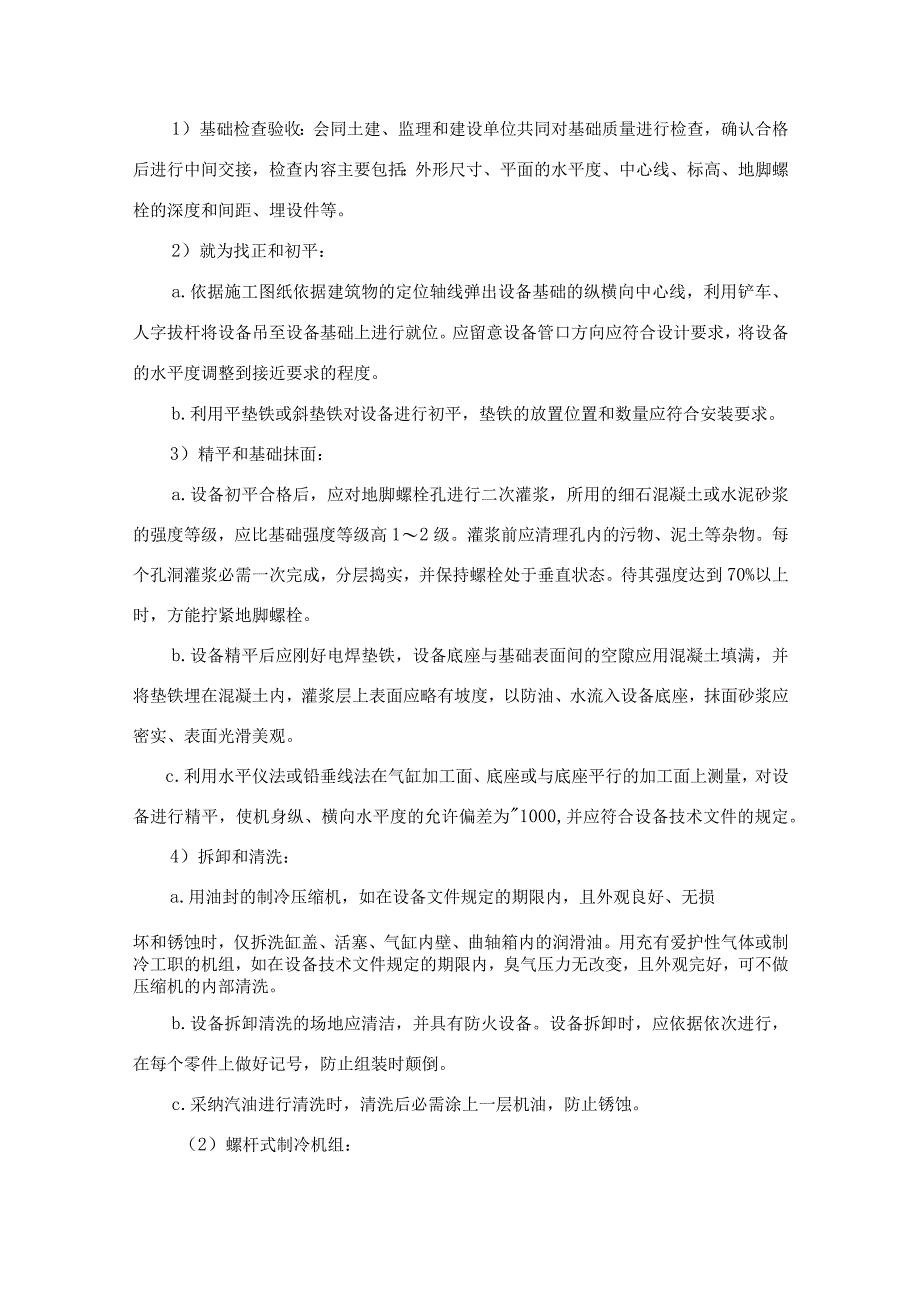

3、泵、砂轮切割机、磨光机、倒链、台钻、电锤、坡口机、铜管扳边器、手锯、套丝板、管钳、套筒扳手、活扳手、平尺、铁锤、电焊机设备等。测量工具：钢直尺、钢卷尺、角尺、水平仪、塞尺、线坠、水准仪等。3.4作业条件建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构的孔洞以协作预留，尺寸正确，预埋件设置恰当，符合制冷管道施工要求。施工打算工作完成，材料送至现场。4、 施工工艺4.1 工艺流程4.1.1 设备安装:4.1.2 一般系统:4.1.3 水蓄冷系统:4.2 操作工艺制冷机组的安装（1）活塞式制冷机组：1）基础检查验收：会同土建、监理和建设单位共同对基础质量进行检查，

4、确认合格后进行中间交接，检查内容主要包括：外形尺寸、平面的水平度、中心线、标高、地脚螺栓的深度和间距、埋设件等。2）就为找正和初平：a.依据施工图纸依据建筑物的定位轴线弹出设备基础的纵横向中心线，利用铲车、人字拔杆将设备吊至设备基础上进行就位。应留意设备管口方向应符合设计要求，将设备的水平度调整到接近要求的程度。b.利用平垫铁或斜垫铁对设备进行初平，垫铁的放置位置和数量应符合安装要求。3）精平和基础抹面：a.设备初平合格后，应对地脚螺栓孔进行二次灌浆，所用的细石混凝土或水泥砂浆的强度等级，应比基础强度等级高12级。灌浆前应清理孔内的污物、泥土等杂物。每个孔洞灌浆必需一次完成，分层捣实，并保持螺

5、栓处于垂直状态。待其强度达到70%以上时，方能拧紧地脚螺栓。b.设备精平后应刚好电焊垫铁，设备底座与基础表面间的空隙应用混凝土填满，并将垫铁埋在混凝土内，灌浆层上表面应略有坡度，以防油、水流入设备底座，抹面砂浆应密实、表面光滑美观。c.利用水平仪法或铅垂线法在气缸加工面、底座或与底座平行的加工面上测量，对设备进行精平，使机身纵、横向水平度的允许偏差为1000,并应符合设备技术文件的规定。4）拆卸和清洗：a.用油封的制冷压缩机，如在设备文件规定的期限内，且外观良好、无损坏和锈蚀时，仅拆洗缸盖、活塞、气缸内壁、曲轴箱内的润滑油。用充有爱护性气体或制冷工职的机组，如在设备技术文件规定的期限内，臭气压

6、力无改变，且外观完好，可不做压缩机的内部清洗。b.设备拆卸清洗的场地应清洁，并具有防火设备。设备拆卸时，应依据依次进行，在每个零件上做好记号，防止组装时颠倒。c.采纳汽油进行清洗时，清洗后必需涂上一层机油，防止锈蚀。（2）螺杆式制冷机组：1）螺杆式制冷机组的基础检查、就位找正初平的方法同活塞式制冷机组，机组安装的纵向和横向水平偏差均不应大于1/1000,并应在地坐或底座平行的加工面上测量。2）脱开电动机与压缩机间的联轴器，点动电动机，检查电动机的转向是否符合压缩机要求。3）设备地脚螺栓孔的灌浆强度达到要求后，对设备进行精平，利用百分表在联轴器的端面和圆周上进行测量、找正，其允许偏差应符合设备技

7、术文件规定。（3）离心式制冷机组：D离心式制冷机组的安装方法与活塞式制冷机组基本相同，机组安装的纵向和横向水平偏差均不应大于1/1000,并应在地坐或底座平行的加工面上测量。2）机组吊装时，钢丝绳设在蒸发器和冷凝器的筒体外侧，不要使钢丝绳在仪表盘、管路上受力，钢丝绳与设备的接触点应垫木板。3）机组在连接压缩机进气管前，应从希奇口视察导向叶片和执行机构、叶片开度与指向位置，按设备技术文件的要求调整一样并定位，最终连接电动执行机构。4）安装时设备基础地板应平整，底座安装应设置隔振器，隔振器的压缩量应一样。（4）漠化锂汲取式制冷机组：1）安装前，设备的内压应符合设备技术文件规定的出厂压力。2）机组在

8、房间内布置时，应在机组四周留出可进行保养作业的空间。多台机组布置时，两机组间的距离应保持在L52m。3）澳化锂制冷机组的就位后得初平及精平方法与活塞式制冷机组基本相同。4）机组安装的纵向和横向水平偏差均不应大于1/1000,并因肝设备技术文件规定的基准面上测量。水平偏差的测量可采纳U形管法或其他方法。5）燃油或燃气直燃型溟化锂制冷机组及附属设备的安装还应符合高层民用建筑设计防火规范（GB50045-95）的相关要求。（5）模块式冷水机组：1）设备基础平面的水平度、外形尺寸应满意设备安装技术文件的要求。设备安装时，在基础上垫以橡胶减振块，并对设备进行找正找平，是模块式冷水机组的纵向水平偏差不超过

9、l1000o2）多台模块式冷水机组并联组合时，应在基础上增加型钢底座，并将机组坚固的固定在底座上。连接后的模块机组外壳应保持完好无损、表面平整，并连接成统一整体。3）模块式冷水机组的进、出水管连接位置应正确，严密不漏。4）风冷模块式冷水机组的四周，应按设备技术文件要求留有肯定的通风空间。（6）大、中型热泵机组：D空气热源热泵机组四周应按设备不同留有肯定的通风空间。2）机组应设置隔振垫，并有定位措施，防止设备运行发生位移，损害设备接口及连接的管道。3）机组供、回水管侧应留有1L5m的检修距离。附属设备（1）制冷系统的附属设备如冷凝器、贮液器、油分别器、中间冷却器、集油器、空气分别器、蒸发器和制冷

10、剂泵等就位前，应检查管口的方向与位置、地脚螺栓孔与基础的位置，并应符合设计要求。（2）附属设备的安装除应符合设计和市设备技术文件规定外，尚应符合下列要求:1）附属设备的安装，应进行气密性试验及单体吹扫，气密性试验压力应符合设计和设备技术文件的规定；2）卧式设备的安装水平偏差和立式设备的铅锤度偏差均不宜大于1/1000；3）当安装带有集油器的设备时，集油器的一端应稍低；4）洗涤式油分别器的进液口的标高宜比冷凝器的出液口标凹凸；5）当安装低温设备时，设备的支撑和与其他设备接触处应增设垫木，垫木应预先进行防腐处理，垫木的厚度不应小于绝热层的厚度；6）与设备连接的管道，其进、出口方向及位置应符合工艺流

11、程和设计的要求。（3）制冷剂泵的安装，应符合下列要求：D泵的轴线标高应低于循环贮液桶的最低液面标高，其间距应符合设备技术文件的规定；2）泵的进、出口连接管管径不得小于泵的进、出口直径；两台及两台以上的进液管应单独敷设，不得并联安装；3）泵不得空运转活在有气蚀的状况下运转。管道安装（1）制冷系统管道安装：1）管道预制：a.制冷系统的阀门，安装前应设计要求对型号、规格进行核对检查，并依据规范要求做好清洗和强度、严密性试验。b.制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。c.从液体干管引出支管，应从干管底部或侧面接出，从气体干管引出支管,应

12、从干管上部或侧部接出。d.管道成三通连接时，应将支管按制冷剂流向弯成弧形在进行焊接，当支管与干管直径相同且管道内径小于50mm时，须在干管的连接部位换上大一号管径的管段，在按以上规定进行焊接。e.不同管径管子对接焊接时，应采纳同心异径管。f.紫铜管连接宜采纳承插焊接，或套管式焊接，承口的扩口深度不应小于直径，扩口方向应迎介质流向。g.紫铜管切口表面应平齐，不得有毛刺、凹凸等缺陷。h.乙二醇系统管道连接时严禁焊接，应采纳丝接或卡箍连接。2）阀门安装：a.阀门安装的位置、方向、高度应符合设计要求，不得反装。b.安装到收兵的手动截止阀，手柄不得向下。电磁阀、调整阀、热力膨胀阀、升降式止回阀等，阀头均

13、应向上竖直安装。c.热力膨胀阀的感温包，应装于蒸发器末端的回气管上，迎接触良好，帮扎紧密，并用隔热材料密封包扎，其厚度与管道保温层同。d.平安阀安装前，应检查铅封状况、出厂合格证书和定压测试报告，不得随意拆启。3）仪表安装：a.全部测量仪表按设计要求均采纳专用产品，并应由合格证书和有效的检测报告。b.全部仪表应安装在光线良好、便于视察、不阻碍操作和检修的地方。c.压力继电器和温度继电器应装在不受振动的地方。4）系统吹扫、气密性试验及抽真空。a.系统吹扫：整个制冷系统是一个密封而又清洁的系统，不得有任何杂物存在，必需采纳干净干燥的空气对整个系统进行吹扫。应选择在系统的最低点设排污口。用压力0.5

14、0.6MPa的干燥空气进行吹扫；如系统较长，可采纳几个排污口分段进行。此项工作按次序连续反复的进性多次，但用白布检查吹出的气体无污垢后为合格。b.系统气密性试验：系统内污物吹净后，应对整个系统进行气密性试验。制冷剂为氨的系统，采纳压缩空气进行试验；制冷剂为氟里昂的系统，采纳瓶装压缩氮气进行试验。对于较大的制冷系统也可采纳压缩空气，但须干燥处理后再充入系统。检漏方法：用肥皂水对系统全部焊接、阀门、法兰等连接部位进行细致涂抹检漏。在试验压力下，经稳压24h后视察压力值，不出现压力降为合格。试验过程中如发觉泄漏要做好标记，必需在泄压后进行检修，不得带压修补。系统气密性试验压力：（见下表）系统气密性试

15、验压力系统压力活塞式制冷机离心式制冷机R717R502R22R12134aRllR123低压系统1.81.81.20.3高压系统2.02.51.60.3c.系统抽真空试验：在气密性试验后，采纳真空泵将系统抽至生于压力小于5.3kPa（40m汞柱）,保持24h,氨系统压力已不发生改变为合格，氟里昂系统压力会生不应大于0.35kPa（4mm汞柱）。5）管道防腐：a.管道防锈：制冷管道、型钢、支吊架等金属制品必需做好除锈防腐处理，安装前可在现场集中进行，如采纳手工除锈时，有钢丝刷或砂布反复清刷，直至路出金属光泽,再用棉纱擦净锈尘。刷漆时，必需保持金属面干燥、干净、漆膜附着良好，油漆厚度匀称，无遗漏。制冷管道刷漆的种类、颜色，应按设计或验收规范规定执行。b.乙二醇系统管道内壁需作环氧树脂防腐处理。C.管道保温应符合制冷管到保温要求。6）系统充制冷剂：a.制冷系统充罐制冷剂时，应将装有质量合格的制冷剂的钢瓶在磅秤上做好记录，用连接管与机组注液阀接通，利用系统内真空度将制冷剂注入系统。b.当系统的压力至0.1960.294MPa时，应对系统再次进行检验。查明泄漏后应予以修复，再充罐制冷剂。
