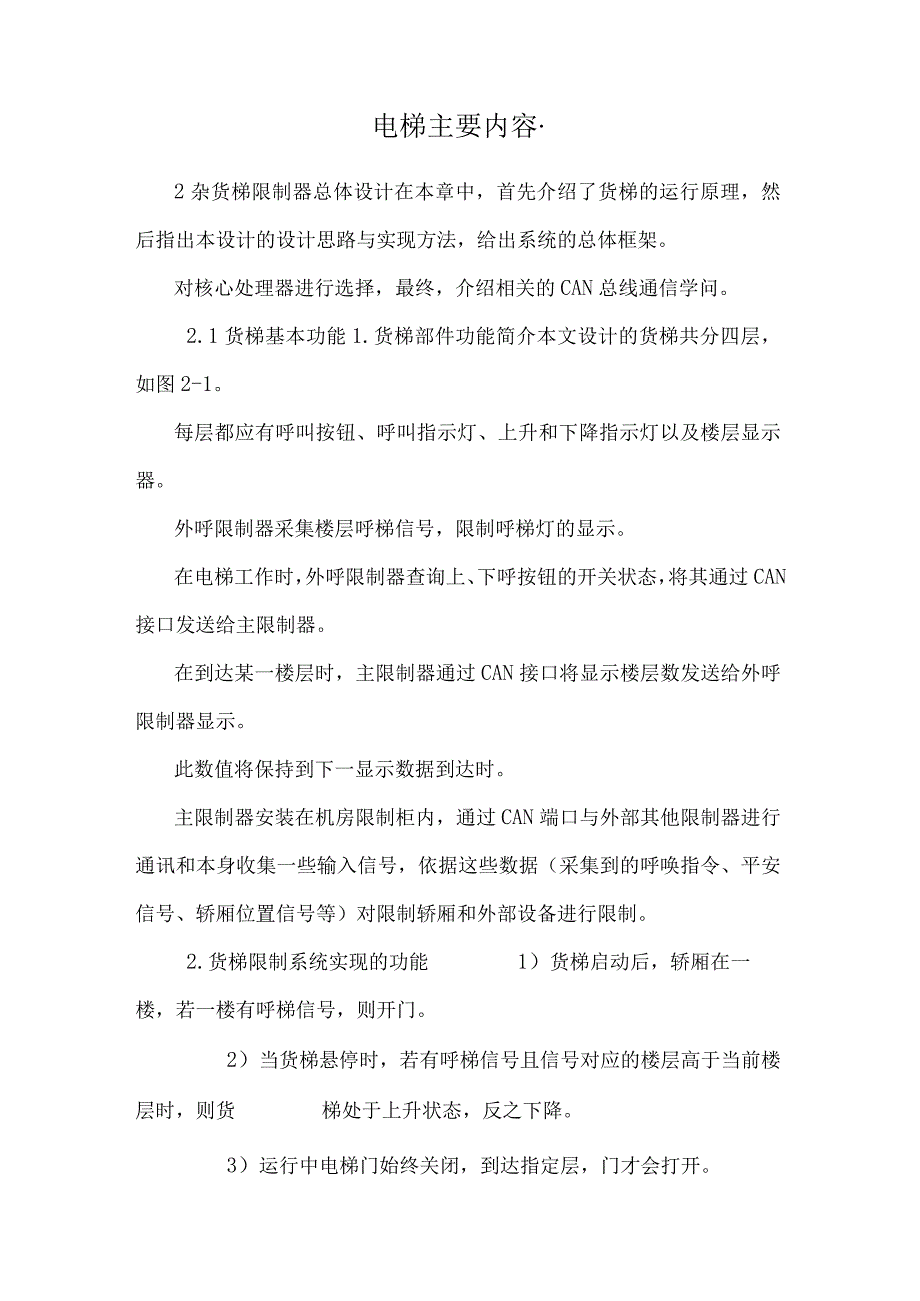

电梯主要内容..docx_第1页
第1页 / 共3页

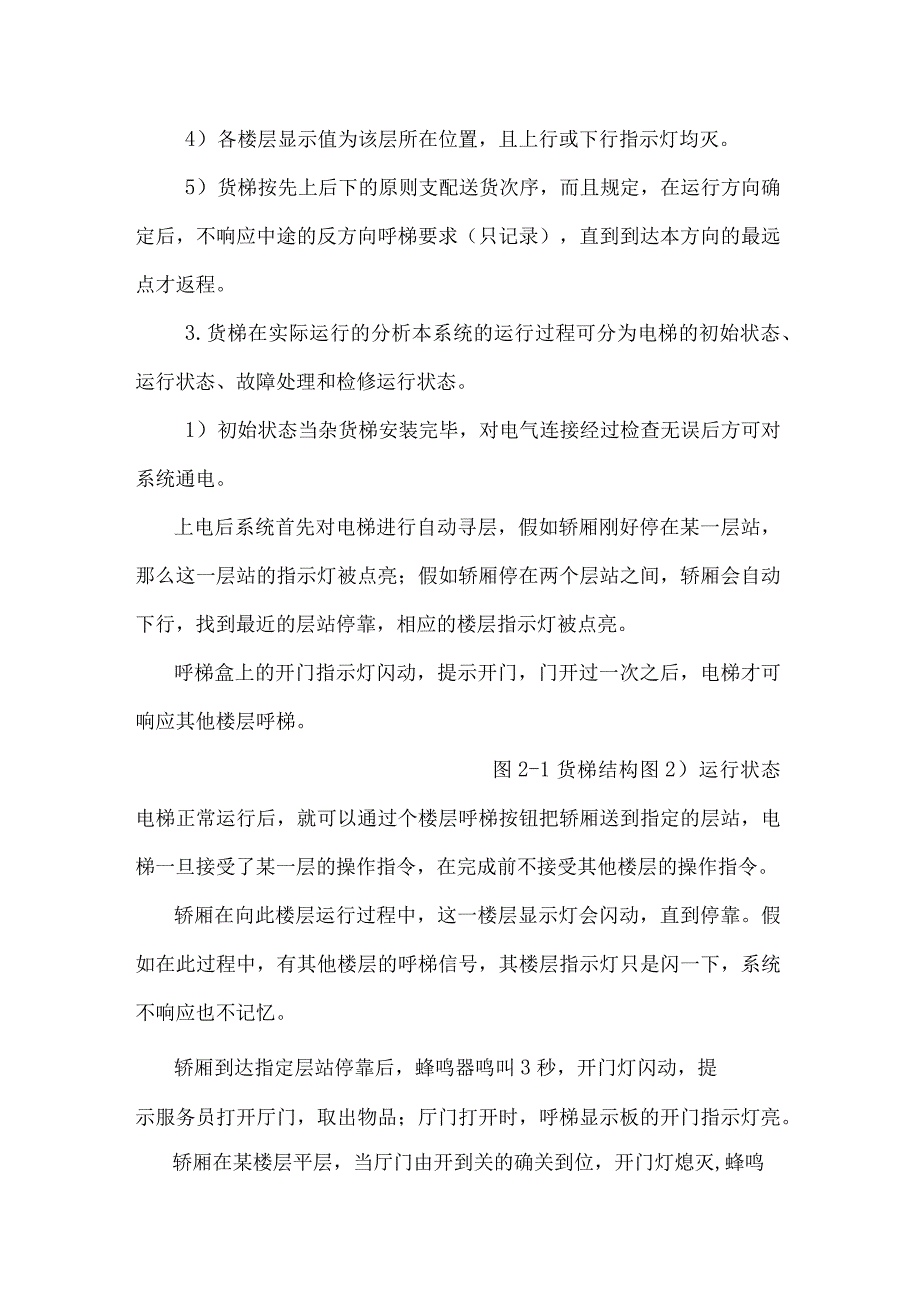

电梯主要内容..docx_第2页
第2页 / 共3页

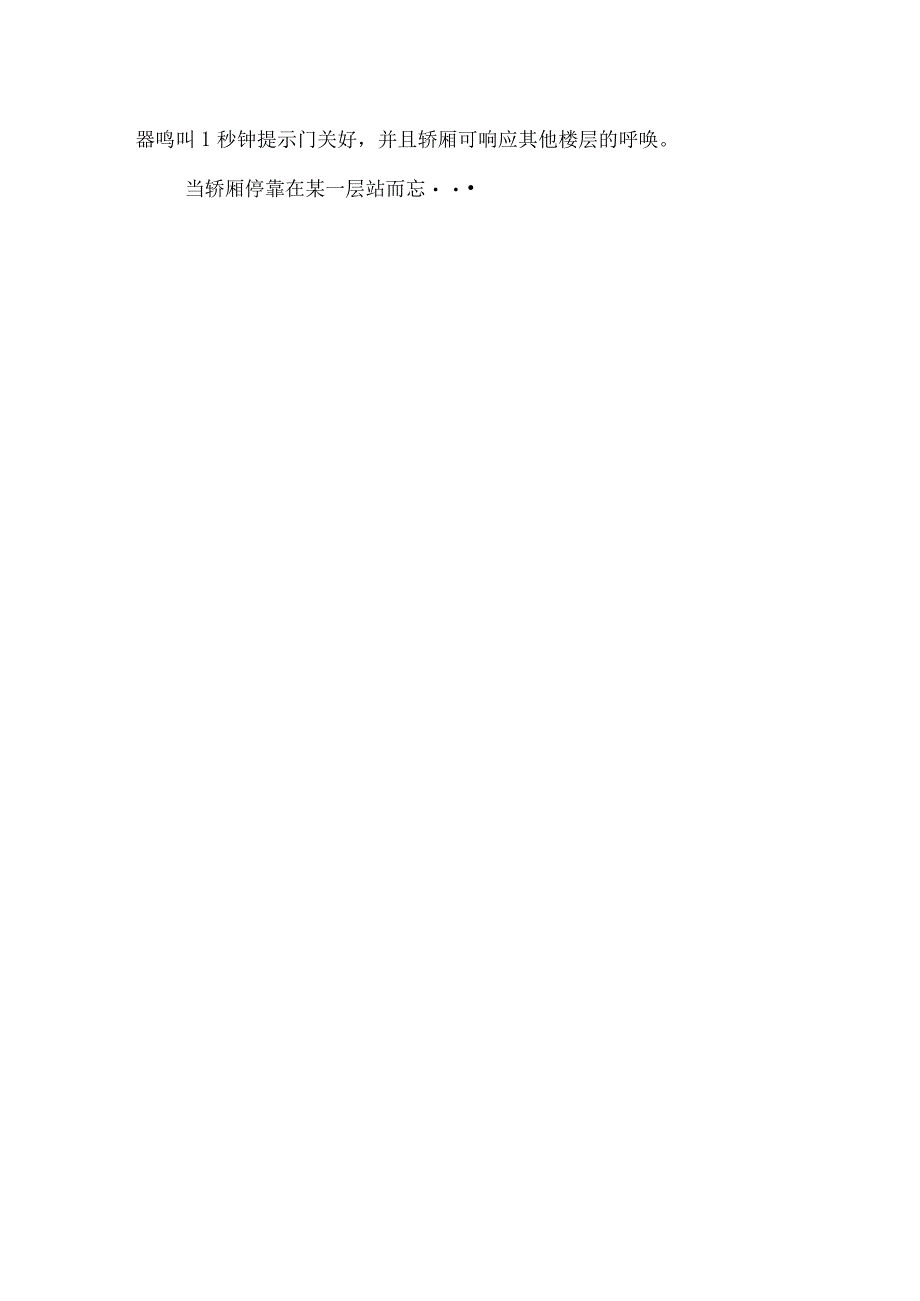

电梯主要内容..docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电梯主要内容..docx》由会员分享,可在线阅读,更多相关《电梯主要内容..docx(3页珍藏版)》请在第壹文秘上搜索。

1、电梯主要内容2杂货梯限制器总体设计在本章中,首先介绍了货梯的运行原理,然后指出本设计的设计思路与实现方法,给出系统的总体框架。对核心处理器进行选择,最终,介绍相关的CAN总线通信学问。2.1货梯基本功能1.货梯部件功能简介本文设计的货梯共分四层,如图2-1。每层都应有呼叫按钮、呼叫指示灯、上升和下降指示灯以及楼层显示器。外呼限制器采集楼层呼梯信号,限制呼梯灯的显示。在电梯工作时,外呼限制器查询上、下呼按钮的开关状态,将其通过CAN接口发送给主限制器。在到达某一楼层时,主限制器通过CAN接口将显示楼层数发送给外呼限制器显示。此数值将保持到下一显示数据到达时。主限制器安装在机房限制柜内,通过CAN

2、端口与外部其他限制器进行通讯和本身收集一些输入信号,依据这些数据(采集到的呼唤指令、平安信号、轿厢位置信号等)对限制轿厢和外部设备进行限制。2.货梯限制系统实现的功能1)货梯启动后,轿厢在一楼,若一楼有呼梯信号,则开门。2)当货梯悬停时,若有呼梯信号且信号对应的楼层高于当前楼层时,则货梯处于上升状态,反之下降。3)运行中电梯门始终关闭,到达指定层,门才会打开。4)各楼层显示值为该层所在位置,且上行或下行指示灯均灭。5)货梯按先上后下的原则支配送货次序,而且规定,在运行方向确定后,不响应中途的反方向呼梯要求(只记录),直到到达本方向的最远点才返程。3.货梯在实际运行的分析本系统的运行过程可分为电

3、梯的初始状态、运行状态、故障处理和检修运行状态。1)初始状态当杂货梯安装完毕,对电气连接经过检查无误后方可对系统通电。上电后系统首先对电梯进行自动寻层,假如轿厢刚好停在某一层站,那么这一层站的指示灯被点亮;假如轿厢停在两个层站之间,轿厢会自动下行,找到最近的层站停靠,相应的楼层指示灯被点亮。呼梯盒上的开门指示灯闪动,提示开门,门开过一次之后,电梯才可响应其他楼层呼梯。图2-1货梯结构图2)运行状态电梯正常运行后,就可以通过个楼层呼梯按钮把轿厢送到指定的层站,电梯一旦接受了某一层的操作指令,在完成前不接受其他楼层的操作指令。轿厢在向此楼层运行过程中,这一楼层显示灯会闪动,直到停靠。假如在此过程中,有其他楼层的呼梯信号,其楼层指示灯只是闪一下,系统不响应也不记忆。轿厢到达指定层站停靠后,蜂鸣器鸣叫3秒,开门灯闪动,提示服务员打开厅门,取出物品;厅门打开时,呼梯显示板的开门指示灯亮。轿厢在某楼层平层,当厅门由开到关的确关到位,开门灯熄灭,蜂鸣器鸣叫1秒钟提示门关好,并且轿厢可响应其他楼层的呼唤。当轿厢停靠在某一层站而忘
