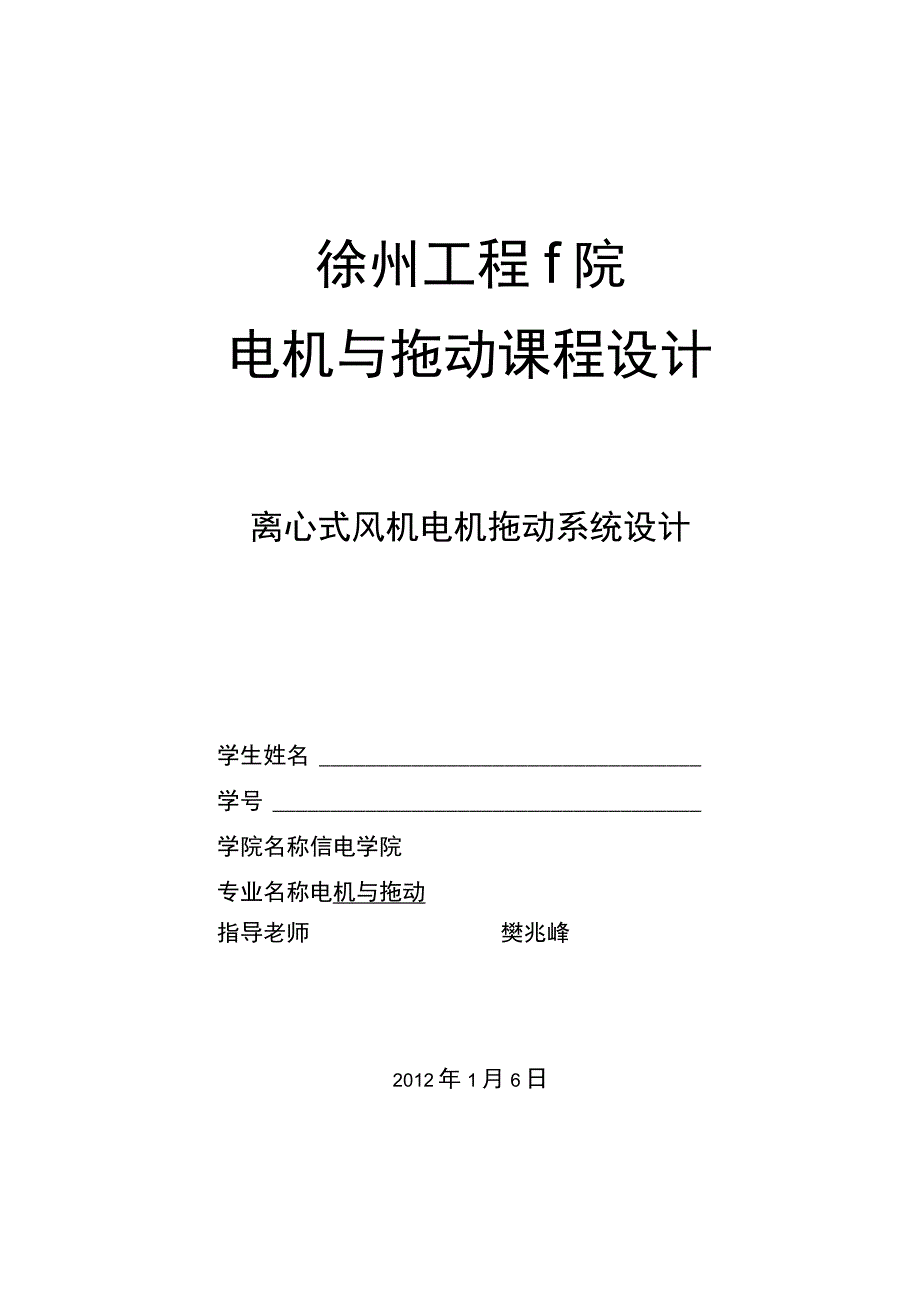

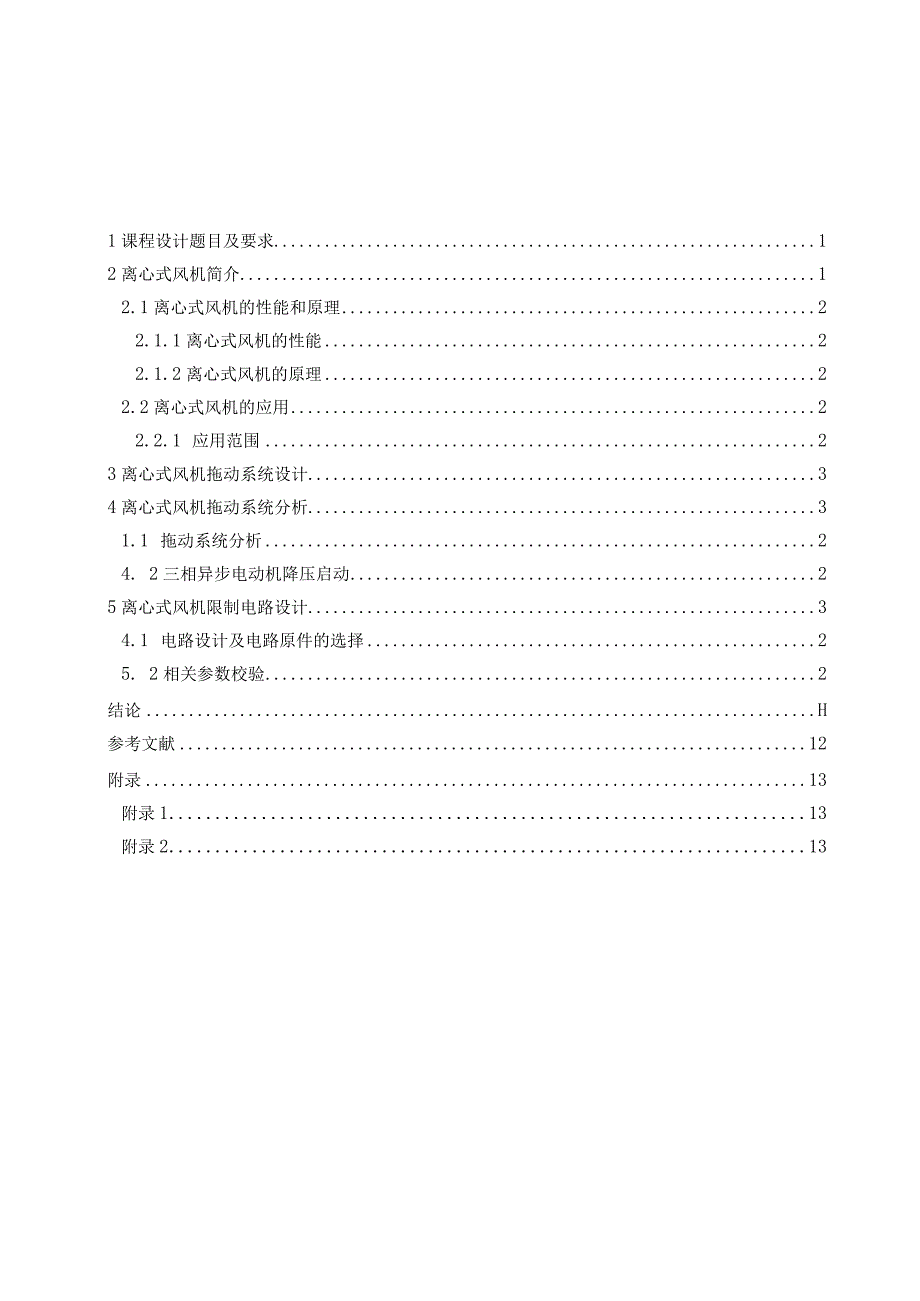

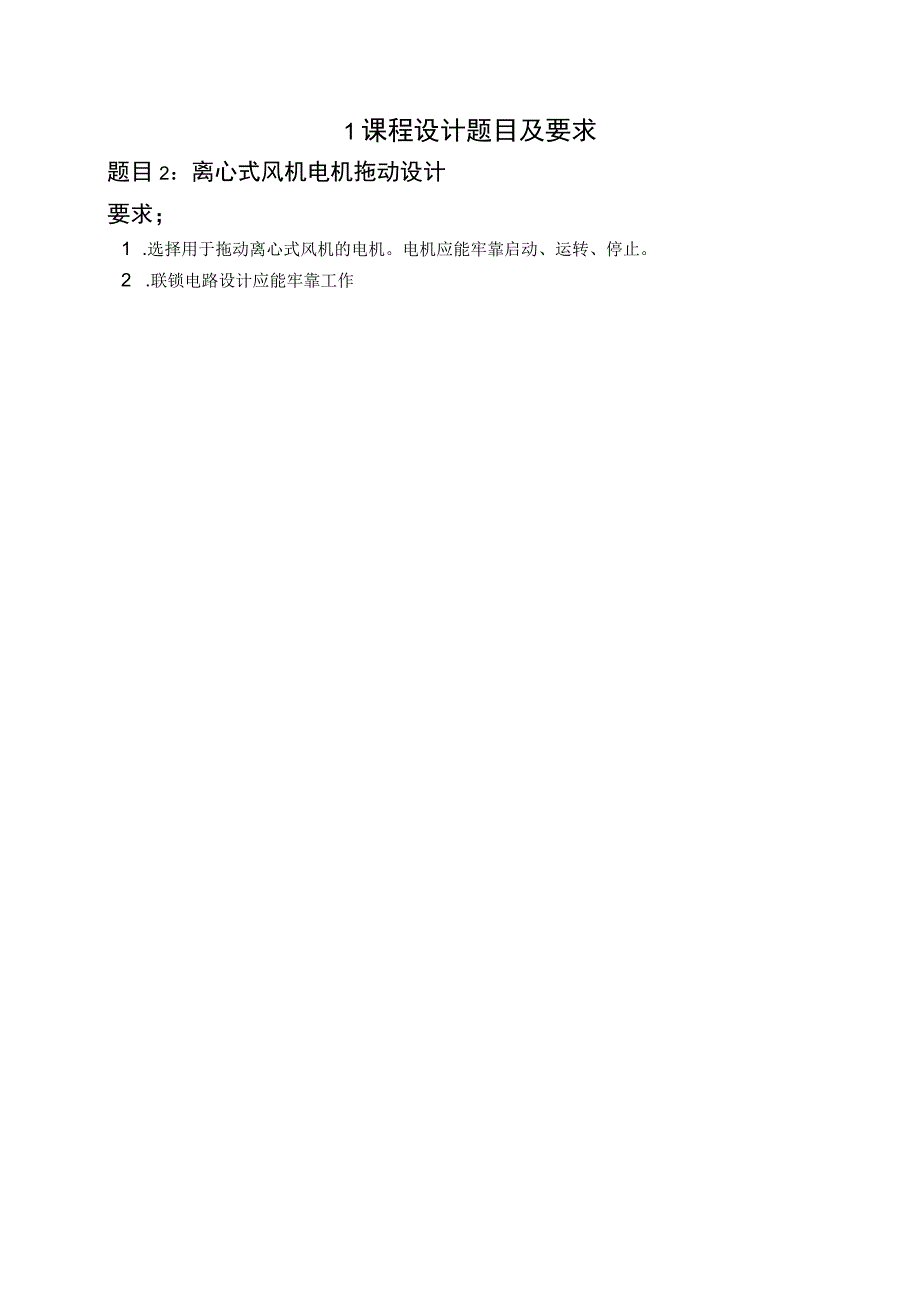

1、徐州工程f院电机与拖动课程设计离心式风机电机拖动系统设计学生姓名学号学院名称信电学院专业名称电机与拖动指导老师樊兆峰2012年1月6日1课程设计题目及要求12离心式风机简介12.1离心式风机的性能和原理22.1.1离心式风机的性能22.1.2离心式风机的原理22.2离心式风机的应用22.2.1 应用范围23离心式风机拖动系统设计34离心式风机拖动系统分析31.1 拖动系统分析24. 2三相异步电动机降压启动25离心式风机限制电路设计34.1 电路设计及电路原件的选择25. 2相关参数校验2结论H参考文献12附录13附录113附录2131课程设计题目及要求题目2:离心式风机电机拖动设计要求;1

2、.选择用于拖动离心式风机的电机。电机应能牢靠启动、运转、停止。2 .联锁电路设计应能牢靠工作2离心式风机简介2.1离心式风机简介2.1.1离心式风机简介性能和原理2.1.1.1离心式风机性能离心式风机实质是一种变流量恒压装置。当转速肯定时,离心式风机的压力一流量理论曲线应是一条直线。由于内部损失,实际特性曲线是弯曲的。离心式风机中所产生的压力受到进气温度或密度变更的较大影响。对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低。对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线。当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而上升。.2离心式风机的原

3、理离心式风机的工作原理与透平压缩机基本相同,只是由于气体流速较低,压力变更不大,一般不须要考虑气体比容的变更,即把气体作为不行压缩流体处理。离心式风机是依据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、变更流向,使动能转换成势能(压力)。在单级离心式风机中,气体从轴向进入叶轮,气体流经叶轮时变更成径向,然后进入扩压器。在扩压器中,气体变更了流淌方向造成减速,这种减速作用将动能转换成压力能。压力增高主要发生在叶轮中,其次发生在扩压过程。在多级离心式风机中,用回流器使气流进入下一叶轮,产生更高压力。离心式风机可制成右旋和左旋两种型式。从电动机一侧正视,叶轮顺时针旋转,称为右旋转风机

4、,逆时针旋转,称为左旋。2.1.2离心式风机的应用2.2应用范围2. 2.1离心式风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却;锅炉和工业炉窑的通风和引风;空气调整设备和家用电器设备中的冷却和通风;谷物的烘干和选送;风洞风源和气垫船的充气和推动等。3. 1电机选型三相沟通异步电动机的选用,主要从选用的电动机的功率、工作电压、种类、型式及其爱护电器考虑。3.1.1 由已知参数选取电机3. 1.1.1Y280S-4Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。安装尺寸和功率等级符合IEC标准,外壳防护等级为IP44,冷却方法为IC411,连续工作制(Sl

5、)0适用于驱动无特别要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行平安牢靠。Y80315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616T999。Y355电动机符合Y系列(IP44)三相异步电动机技术条件JB5274-91。Y80315电动机采纳B级绝缘。Y355电动机采纳F级绝缘。额定电压为380V,额定频率为50Hz。功率3kW及以下为Y接法;其它功率均为接法。电动机运行地点的海拔不超过1000m;环境空气温度随季节变更,但不超过40C;最低环境空气温度为T5C;最湿月月平均最高

6、相对湿度为90%;同时该月月平均最低温度不高于25o电动机有一个轴伸,按用户须要,可制成双轴伸,其次轴伸亦能传递额定功率,但只能用联轴器传动。依据设计要求表3T机号转速r/min风量m3/s全压Pa功率(kw)121450804-154275我所选择的Y280S-4电机表3-2电机名称:Y系列三相异步电机型号:Y280S-4额定功率kw:100转速r/min:1480电流:140.7效率:92.7功率因数:.88堵转电流额定电流:7堵转转矩额定转矩:1.9最大转矩额定转矩:重量:562噪音:90类别:Y系歹IJ此电机完全符合要求且利用率最高所以比较合适4.1拖动系统分析离心式风机在工作中为连续

7、转动,启动时与另一台分机联锁,即其次台起先运转后,第一台才能启动,否则第一台不能启动。所以有了上面的电机选择。4. 2三相异步电动机降压启动(1)电动机在启动时,应留意旁边是否有人或杂物,以免造成人身事故或设备事故;(2)电动机接通电源后,假如电机不能转动或者启动很慢,声音不正常及传动机构出现不正常现象,应马上切断电源检查,待查明缘由解除故障后方可重新启动;(3)启动多台电机时,应从大到小、有秩序地逐台启动,不行同时启动,以免过大启动电流造成线路压降过大或引起开关跳闸;(4)电动机应避开频繁启动或尽量削减启动次数(特别用途的电机除外),一般空载连续启动不超过35次,电机长期工作后,停机又启动不

8、得超过23次。因为电机长时间工作后,电机的启动电流很大,频繁启动或启动次数过多会使原来就未冷却好的绕组再次发热,影响电动机寿命。所谓电动机的冷状态是指绕组温度与环境温度相同,即温升?=O的状态;热状态是指绕组温度高于环境温度(假如停机时间很短,可认为停机后绕组温度与运行温度基本相同),即温升?0的状态。电动机启动时,绕组的电流总是大于额定电流的,大电流在绕组中产生的热量将使其温度上升。由于热状态下的初始温上升(r0),所以热状态下启动电动机引起的温升必定高于冷状态下启动引起的温升,而且热状态启动时高温升作用时间长。温上升低及高温升作用时间长短与绕组绝缘老化的程度有亲密关系,这干脆影响到电动机的

9、运用寿命。由于热状态下启动温时,温升值低,高温升作用时间短,所以通常允许连续启动23次。异步电动机节能途径主要有:选用Y系列的高效率电动机、运行中的节能措施、提高检修质量、用磁性槽泥改造旧电机等。(1)选用Y系列的高效率电动机。Y系列电动机平均效率高于J02系列0.41%,其他各项指标也都优于已淘汰的J02系列。年运行300Oh以上电动机,应选用YX型高效电动机。(2)运行中采纳的节能措施:合理选用电动机容量,避开“大马拉小车”现象,提高负荷率。负荷率达到70%以上时,运行效率将达到最高效率;三角形接法的电动机在轻载时改为星形接法以降低绕组相电压,削减铁损,提高功率因数,削减定子电流,有较好的

10、节能效果。运用SJ系列自动限制接点仪能实现这种自动切换;选用节能效果好的调整方式。如绕线式电动机用晶闸管串级调整代替转子串电阻调整;鼠笼式电动机拖动风机、水泵负载运用变格调整代替阀门调整等,都有较好的节能效果;常常空载运行的小型电动机加装自动停车装置,以削减空载损耗。这样不仅节电,还能提高供电线路的功率因数。(3)提高检修质量,结合检修进行技术改造:运用耐热、较薄的绝缘材料,增加导线截面或提高导线导电率,以降低铜损;采纳串接绕组、正弦形绕组、散布形绕组以削减附加铁损;增加绕组线匝或扩大导线截面,采纳磁性槽楔,以降低铁损;采纳节能型风扇、性能好的润滑脂,更换损坏的轴承,以降低通风损耗和摩擦损耗。

11、(4)用磁性槽泥改造旧电机。磁性槽泥具有肯定的导磁性,当磁感应强度为0.8T时,相对导磁率为24.5等,它是一种可塑性材料,可固化在槽口处,紧固性好,用于中、小型电动机,提高效率1.25%,温升平均下降13K。5离心式风机限制电路设计5.1 电路设计及电路原件的选择电路原件包括ClJ-38380V热继电器开关CJTI1-20380V沟通接触器RT18-32X380V熔断器DH48S-S380V延时继电器5. 2相关参数校验5.4. 1机号为12,风机的转速为1450rmin,风量22.542.3m3s,全压8041542pa,所Wo机号为12表示风机叶需的电机功率为75K轮直径为1200mm。

12、风机的启动转矩计算公式启动转矩TS=J*agKgm式中:J=总的惯性力矩,Kgma二角加速度,rads2g二重力加速度(1)风机的惯性力矩,PD2m(R2+r2)l24=-=Zkgm2J=26.4Nm(2)带轮的惯性力矩,1 .mR212JfpJmp=-Jfp=15.246.NmJmp=12.18Nm,、(nYJ=(Jf+Jfp)/+.MPJMkgm2lnMJJ=79.5Nm角速度w=rads角加速度,=wtrads2W=151.8rad/sa=37.5rads2取t=4s.式中:m=惯性轮的重量,kgR=惯性轮的外半径,mr=惯性轮的内半径,mJFP=风机带轮的惯性力矩,kgr2JMP=电机

13、带轮的惯性力矩,kgm2Jm=电机的惯性力矩,kgm2f=风机的转速,pmm=电机的转速,pmts=电机的启动时间,s经计算得Ts=301.4Nmo额定转矩T=9550PnT是转矩,单位N-mP是输出功率,单位KWn是电机转速,-r/min计算得所选电机的额定转矩T=483.9Nmo6. Ts因此可以启动5.4.2温升校验所选的Y280S-4工作制:Sl.连续工作制的电机一般都依据常值负载设计,该设计及出厂设计保证了电机在该额定功率下运行时的温升将不会超过允许值。电机启动时,电流大、发热多,但时间很短,对连续工作电机温升影响不大,一般不须要进行温升校验O结论本课程设计是“电机与拖动”的后续课程

14、,它是结合“电机与拖动”课程学问对所学专业学问的一次较为广泛的综合训练课程;是完成教学安排达到教学目标的重要环节。通过课程设计使学生驾驭交、直流电机及其拖动技术,并通过对电机的选型设计及校验,电机限制电路设计等,来提高学生对所学学问的综合运用实力。参考文献1孙旭东,王善铭。电机学。北京:清华高校出版社,20062戴文进等。电机与拖动。清华高校出版社,20083陈伯时。电力拖动制动限制系统。机械工业出版社,20114许志军等。电气自动化限制技术实训教程,电力科技高校出版社,20085刘行川。简明电工手册。福建科学技术出版社,2003附录附录1离心式风机是石材加工企业常用的协助生产设备,主要用于通

15、风与除尘装置中,如石材切割和打磨工序中旋风除尘器及布袋除尘器等均须要利用离心式风机对生产场地进行除尘处理,确保生产环境干净,爱护生产者身心健康。风机是一种高耗能的设备,消耗的电力资源在石材加工中的比例较大,随着当前我国能源的日益短缺及高产、高效工作面的推广应用,节能降耗已成为石材生产企业普遍关注的问题,很多石材生产企业把降低风机的电耗作为当前的重要工作。降低风机的电耗除了提高风机本身的效率外,合理地选用风机的调整方式是最重要的,因为石材生产的负荷随工艺的需求而时刻变更,大多数风机都须要依据主机负荷而常常调整流量。当前,石材加工企业风机的节能调整方法比较陈旧,一般采纳节流调整。当采纳节流调整时,风机的流量主要采纳调整阀门或节流挡板来进行调整,风机的节流量大,低负荷时甚至节流50%以上,由于存在节流损失及偏离高效区运行,能量奢侈特别严峻。而假如调整风
