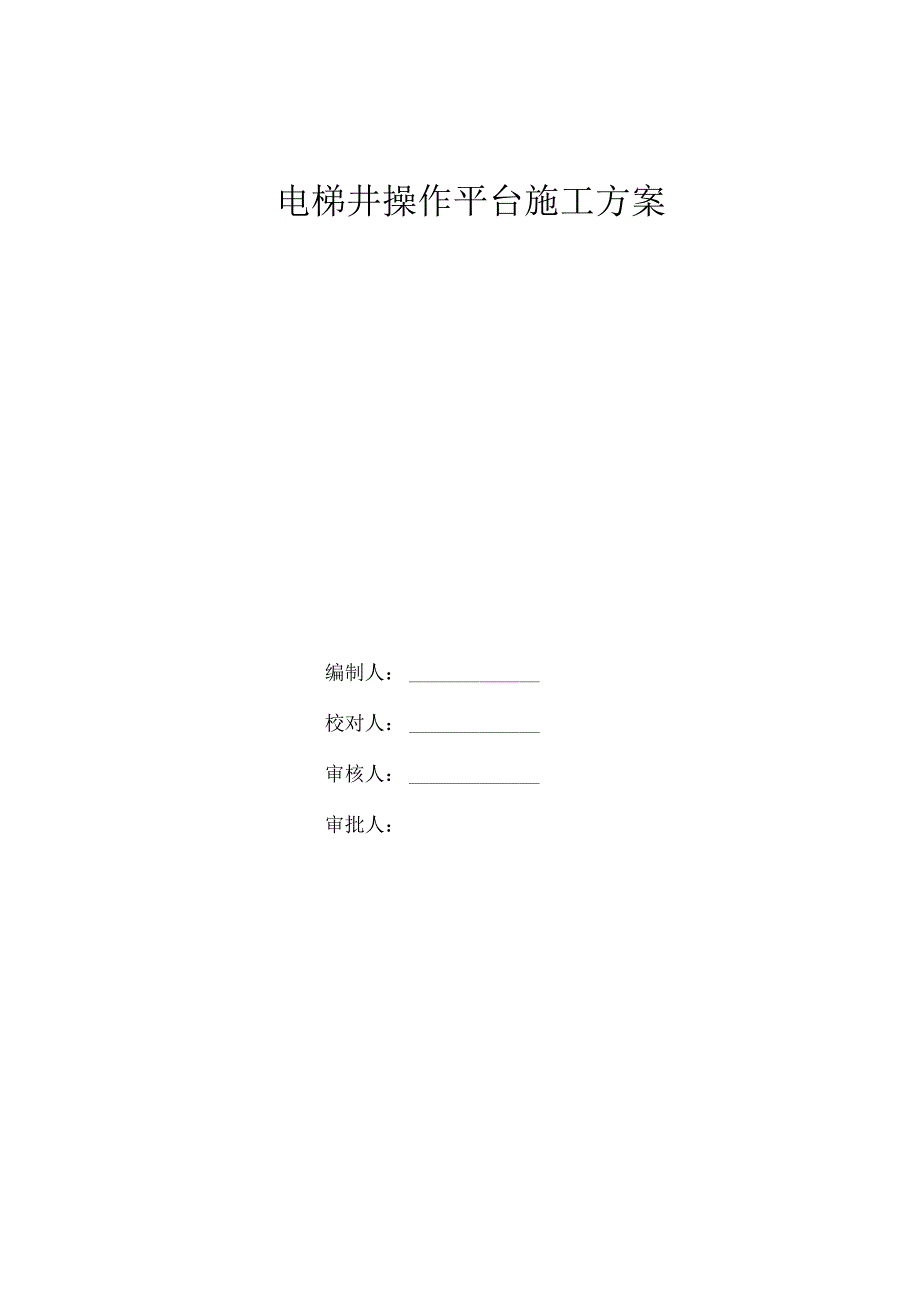

电梯井操作平台施工方案.docx_第1页
第1页 / 共19页

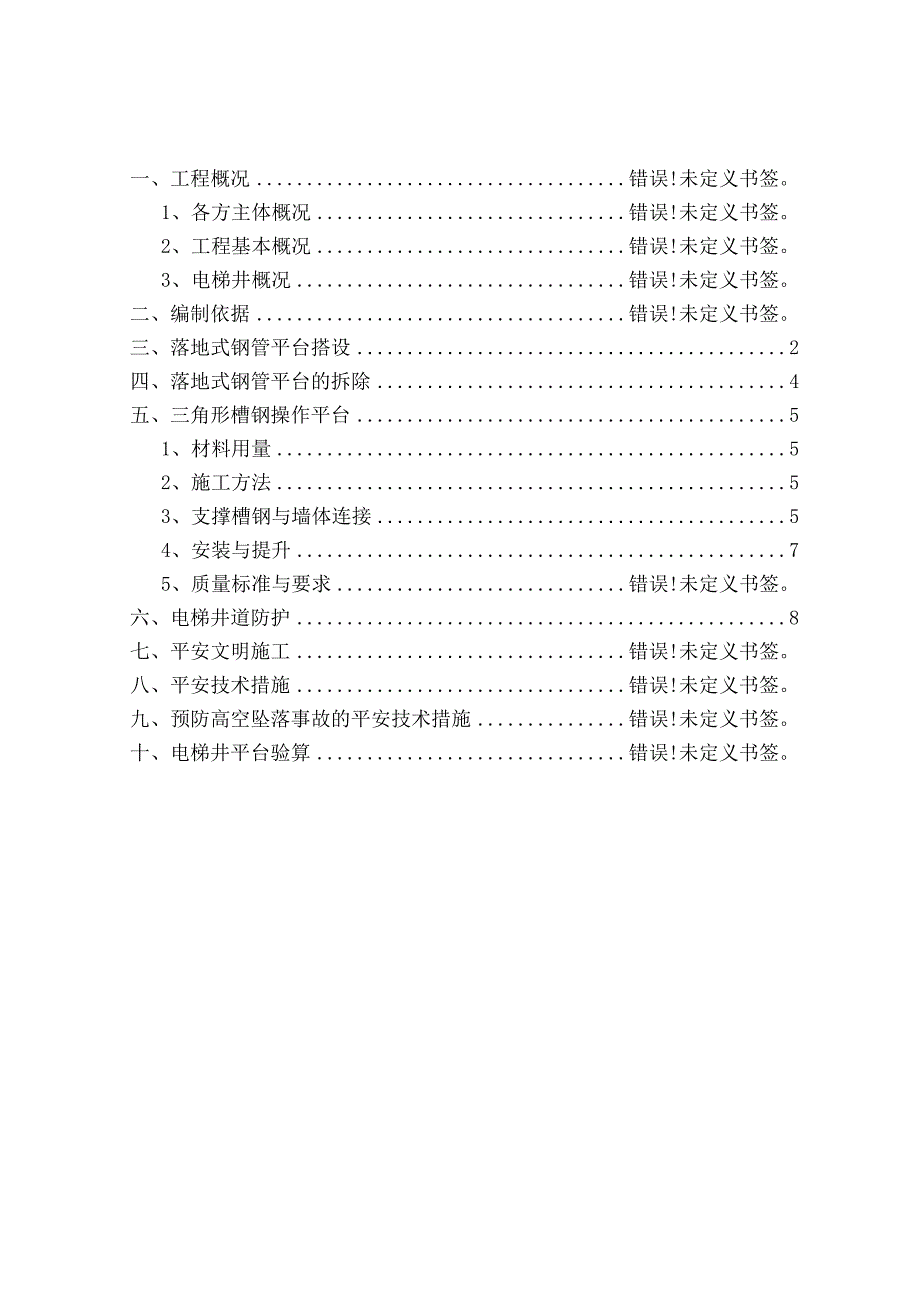

电梯井操作平台施工方案.docx_第2页
第2页 / 共19页

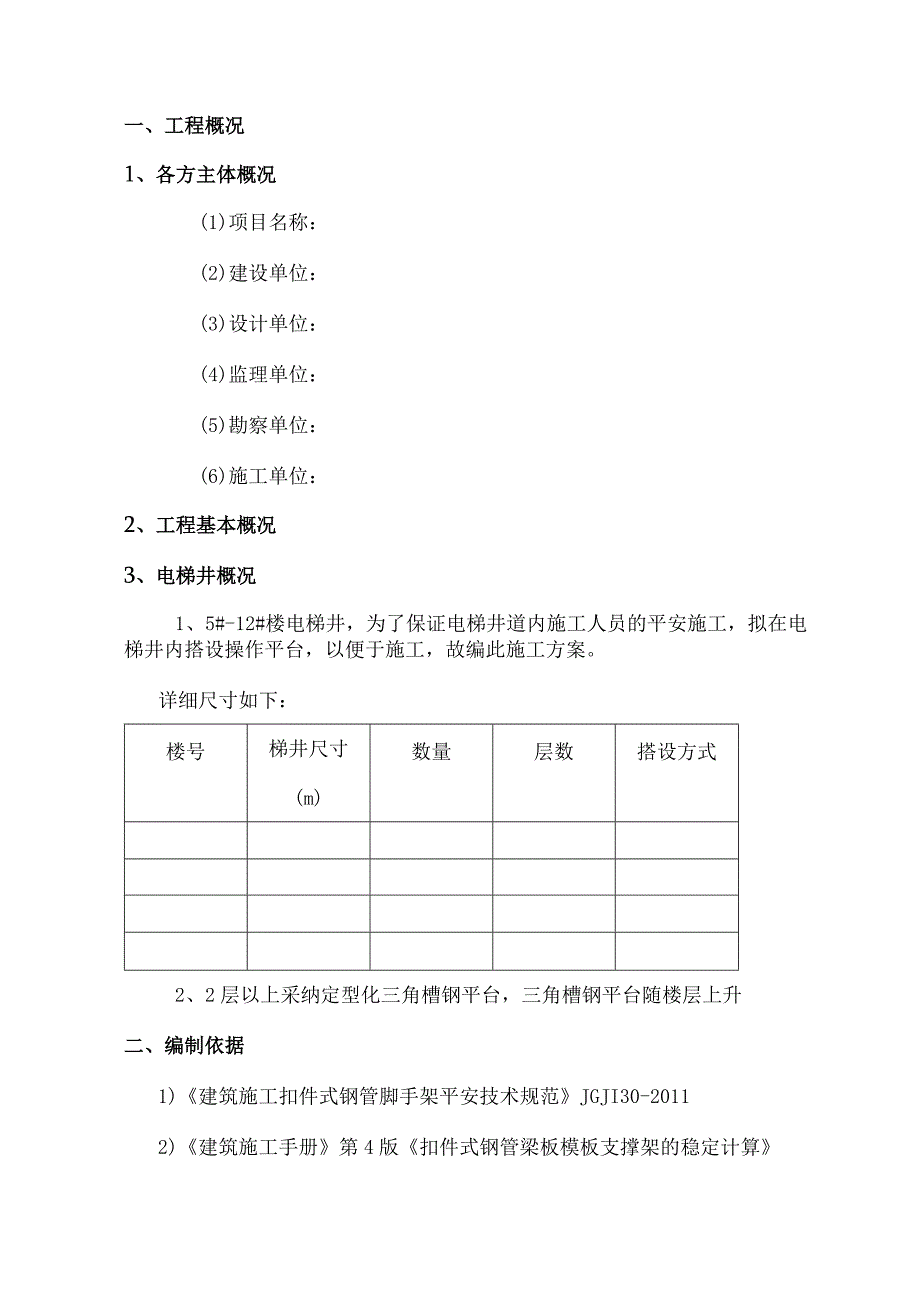

电梯井操作平台施工方案.docx_第3页
第3页 / 共19页
电梯井操作平台施工方案.docx_第4页
第4页 / 共19页
电梯井操作平台施工方案.docx_第5页
第5页 / 共19页
电梯井操作平台施工方案.docx_第6页
第6页 / 共19页
电梯井操作平台施工方案.docx_第7页
第7页 / 共19页
电梯井操作平台施工方案.docx_第8页
第8页 / 共19页
电梯井操作平台施工方案.docx_第9页
第9页 / 共19页
电梯井操作平台施工方案.docx_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电梯井操作平台施工方案.docx》由会员分享,可在线阅读,更多相关《电梯井操作平台施工方案.docx(19页珍藏版)》请在第壹文秘上搜索。

1、电梯井操作平台施工方案编制人:校对人:审核人:审批人:一、工程概况错误!未定义书签。1、各方主体概况错误!未定义书签。2、工程基本概况错误!未定义书签。3、电梯井概况错误!未定义书签。二、编制依据错误!未定义书签。三、落地式钢管平台搭设2四、落地式钢管平台的拆除4五、三角形槽钢操作平台51、材料用量52、施工方法53、支撑槽钢与墙体连接54、安装与提升75、质量标准与要求错误!未定义书签。六、电梯井道防护8七、平安文明施工错误!未定义书签。八、平安技术措施错误!未定义书签。九、预防高空坠落事故的平安技术措施错误!未定义书签。十、电梯井平台验算错误!未定义书签。一、工程概况1、各方主体概况(1)

2、项目名称:(2)建设单位:(3)设计单位:(4)监理单位:(5)勘察单位:(6)施工单位:2、工程基本概况3、电梯井概况1、5#-12#楼电梯井,为了保证电梯井道内施工人员的平安施工,拟在电梯井内搭设操作平台,以便于施工,故编此施工方案。详细尺寸如下:楼号梯井尺寸(m)数量层数搭设方式2、2层以上采纳定型化三角槽钢平台,三角槽钢平台随楼层上升二、编制依据1)建筑施工扣件式钢管脚手架平安技术规范JGJI30-20112)建筑施工手册第4版扣件式钢管梁板模板支撑架的稳定计算3)钢结构设计规范(GB50017-2014)中国建筑工业出版社;4)建筑结构荷载规范(GB50009-2012)中国建筑工业

3、出版社;5)混凝土结构设计规范(GB50010-2010)中国建筑工业出版社;6)建筑施工平安检查标准(JGJ59-2011)中国建筑工业出版社;7)建设部87号文件8)石狮国宾壹号院项目施工图三、落地式钢管平台搭设1、现场打算井架搭设前应对电梯基坑内杂物清理干净,并对基底污水解除干净,且对场地进行平整,以便井架的搭设。2、材料打算1)、48X3.25m钢管,其质量应当符合现行国家标准碳素结构钢(GB/T700)中Q235-A钢的规定。2)、直角扣件、旋转扣件、对接扣件等扣件,应采纳可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定;且在螺栓拧紧扭力矩达到65N

4、时,不得发生破坏。3、架体搭设方法1)、负1层至2层采纳落地式井架搭设,其架体搭设平面布置:架体立杆横向间距1.5m,纵向间距1.6m,步距不得大于1.5m,井道内架体水平杆每间隔一个步距采纳顶托与木方与墙面顶紧。架体详细平面布置图如下:2200-II架体平面布置图IT剖面图操作平台2)、在2层楼面电梯洞口位置采纳钢管、方木、模板进行施工平台搭设,详细平面布置图如下:(1)、水平钢管作为主梁进行支撑,两个方向各设置两根。(2)、架体搭设步距不得大于1.5m,且每隔一个步距采纳顶托与木方与墙面顶紧,保证结构的整体稳定性。(3)、在钢管上间距100nlm铺设40*90方木。(4)、在方木上铺设15

5、mm模板,模板与方木用钉子与方木固定坚固。(5)、架体搭设完成后,需依据每隔一层一道软防护和一道硬防护进行平安防护的搭设。四、落地式钢管平台的拆除1、拆除前应仔细听取工长与平安员的平安技术交底。2、拆除前应全面检查井架的扣件连接、连墙件、支撑体系是否符合构造要求。3、应清除井架上杂物与楼面障碍物。4、拆除作业必需由上而下逐层进行,严禁上下同时作业。5、拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的扣件时,应先通知对方,以防坠落。6、拆除作业人员必需佩戴平安帽,系平安带,穿软底鞋。7、拆除时如有供电线路,要实行隔离措施严禁架杆接触电线。8、全部拆除物件严禁拆除抛掷到地面。五、三角形槽

6、钢操作平台1、材料用量材料用量表名称名称5*50等边角钢8#槽钢脚手板大眼平安网材料部门要依据现场安排提前作好材料进场打算工作,做到与时进场。2、施工方法1)、聊的平台采纳三角式电鞭作平台,吊环采纳620(未经冷拉I级钢)与平台如t上槽钢焊接。平台辂秘8#槽m焊接成三角形。2)、曲井道尺寸为2.2mX2.2m,此尺寸为结构解尺寸,平台加工R寸应在此尺寸基砒上每边各减小25m制昨平台四周采纳/50*505等边角钢焊在平台四边的|酬上,固定出操作平台上的木板。3)、电梯井平台,与结构墙体距离为25mm,平台上满3mm厚防滑钢板。4)、操作平台角钢与支撑槽钢焊接。焊缝要饱满,达到二级焊缝标准。3、支

7、撑槽钢与墙体连接主体施工时,待下部已经施工完成的碎达到上人强度时,将平台用塔吊渐渐吊入电梯井道,三角支撑下部带短槽钢支撑的一端要在电梯井门一侧,待短槽钢支撑卡住电梯门洞下边缘时,在短槽钢的焊接钢管上电梯井平台支撑做法4、安装与提升常温施工时,碎强度达到7.5MPa后方可进行平台支搭。IX设备夹层电梯井墙体模板拆除后,待混凝土强度满意要求后即可安装平台。2)、用塔吊整体向上提升电梯井平台。首先在起升电梯井之前,将全部障碍物解除(如模板、拉结、平安网、保险卡等),塔吊挂勾用逮子绳和卡环挂在平台四角结点处,使架子起升后平稳。塔吊使钢丝绳绷紧、调对方向后,拆除井口横向钢管,将平台提升到上一层;安装好横

8、向固定钢管,方可卸塔吊吊钩。5、质量标准与要求1)、材料要求、角钢:50*50*5mm等边角钢,角钢应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。角钢应有产品合格证,必需涂有防锈漆并严禁打孔。、槽钢:槽钢为8#,应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。槽钢应有产品合格证,必需涂有防锈漆并严禁打孔。、木脚手板:采纳杉木或松木制作,其长度为26m,厚度不小于5cm,宽度不小于200cm,不得运用有腐朽、裂缝、斜纹与大横透节的板材。两端头应设直径为4mm的镀锌钢丝箍两道。、平安网:大眼网必需采纳正规厂家生产的合格品,有关证件齐全。2)、检查验收阶段、电梯

9、井平台安装前;、作业层上施加荷载前;、每层提升完毕后;3)、检查验收依据、高处作业吊篮平安规则JGJ5027-92;、电梯井平台施工方案与变更文件;、技术交底文件。4)、定期检查项目、槽钢横梁与平台的变形是否符合要求;、平台构件的焊缝是否有开裂,钢丝绳连接是否坚固;、卡扣是否松动;、平安防护措施是否符合要求;、是否超载。六、电梯井道防护1、电梯井道硬防护每隔1层一设置,垂直高度限制在5.8米以内为宜,最大不超过10米。2、在电梯井道内沿纵向设置固定角钢支架,支架长度小于井道净尺寸5OmmO角钢支架尺寸不小于60605mmo3、角钢支架运用膨胀螺栓M16固定在墙体上。4、沿电梯井道横向满铺脚手板

10、,脚手板厚度不小于25n三,宽度为250mmo脚手板两端用20义50mm通长木条固定。5、角钢支架上端间隔肯定距离预留小孔,以便于运用螺钉将支架与木板固定,必需保证每块木板均有效固定。6、电梯井道口张贴警示牌,标明最大荷载不超过200kg,同时容纳人数不超过2人,支护平台不行堆放物品。7、电梯井门采纳采纳中天定型化防护门,在电梯井两侧混凝土墙内用膨胀螺栓固定。电梯口电梯井隔离剖面图电梯井门洞防护图七、平安文明施工1、井架搭设人员必需是经过按现行国家标准特种作业人员平安技术考核管理规则(GB5065)等考核合格的专业架子工。上岗人员应定期检查,合格方可持证上岗。2、搭设井架人员必需佩戴平安帽、系

11、平安带、穿防滑鞋。3、井架的构配件的质量与搭接质量,应按规定验收合格后方准运用。4、作业层上的施工荷载应符合设计要求,不得超载、不得将模板支架、揽风绳、泵送混凝土等到固定在井架上,严禁悬挂起重设备。5、井架运用中,应定期检查杆件的设置的连接,支撑、门洞桁架等的构造是否符合要求,扣件是否松动,脚手架垂直度偏差,平安防护措施是否符合要求,是否超载。6、在井架的运用期间严禁拆除主节点处的纵、横向水平杆。7、不得在井架基础与相临处进行挖掘作业,否则应实行平安措施。8、在井架上进行电、气焊作业时,必需有放火措施和专人看管。八、平安技术措施1、成立以项目专职平安员为组长的平安监控小组,负责日常的监督检查和

12、验收工作。2、加强对操作人员的平安交底和平安教化工作。3、电梯井平台安装与提升的操作人员必需持证上岗。4、首次安装平台必需经项目经理部验收合格后才能投入运用。5、钢架所用型钢,焊条必需具有合格证,运用过程中常常检查焊接状况与有无变形,发觉异样与时更换。6、支撑用的槽钢不得弯曲压扁,不得有裂纹和严峻锈蚀,码钢扣件必需合格。密眼网与兜网必需是正规厂家的产品。脚手板不得有劈裂,并保证厚度。7、每个吊环采纳直径18mm的未经冷拉的I级圆钢制作,焊接长度每边不小于150mmo8、必需待墙体碎强度达规定的设计强度后方可提升电梯井平台。9、电梯井操作平台仅供2名操作人员操作,平台上严禁堆放任何材料。10、电

13、梯井内的大模板或其它大模板的拆除必需运用塔吊吊起拆除,如遇停电或塔吊检修等缘由不能运用塔吊时,严禁拆除大模板。IK电梯井平台在提升后,电梯井内的防护应每隔三层搭设一道水平硬防护与软防护。九、预防高空坠落事故的平安技术措施1、项目(执行)经理对本项目的平安生产全面负责,指导做好高处作业人员的平安教化与相关的平安预防工作。2、搭、拆、提升电梯井操作平台时应保证作业人员有牢靠立足点,作业面应按规定设置平安防护设施。电梯井平台上的施工荷载应匀称堆置,并不得超过设计计算要求。3、全部高处作业人员应接受高处作业平安学问的教化;特种高处作业人员应持证上岗,上岗前应依据有关规定进行特地的平安技术签字交底。采纳

14、新工艺、新技术、新材料和新设备的,应按规定对作业人员进行相关平安技术签字交底。4、高处作业人员应经过体检,合格后方可上岗。施工单位应为作业人员供应合格的平安帽、平安带等必备的平安防护用具,作业人员应按规定正确佩戴和运用。5、平安带运用前必需经过检查合格。平安带的系扣点应就高不就低,扣环应悬挂在腰部的上方,并要留意带子不能与锐利或毛刺的地方接触,以防摩擦割断。6、项目部应按类别,有针对性地将各类平安警示标记悬挂于施工现场各相应部位,夜间应设红灯示警。7、已搭设好的电梯井平台必需满铺脚手板,脚手板要与平台连接坚固。8、高处作业前,应由项目负责人组织有关部门对平安电梯井的防护设施进行验收,阅历收合格签字后,方可作业。电梯井门口的平安防护设施应做到定型化、工具化,须要临时拆除或变动平安设施的,应经项目分管负责人审批签字,并组织有关部门验收,阅历收合格签字后,方可实施。9、拆除脚手架时应采纳牢靠平安措施,严禁高空抛掷。10、安装电梯井平台时,在下一层必需满挂兜网作为水平防护措施,以确保平安。十、电梯井平台验算电梯井操作平台验算施工荷载为N=3KNm2o1、横向
